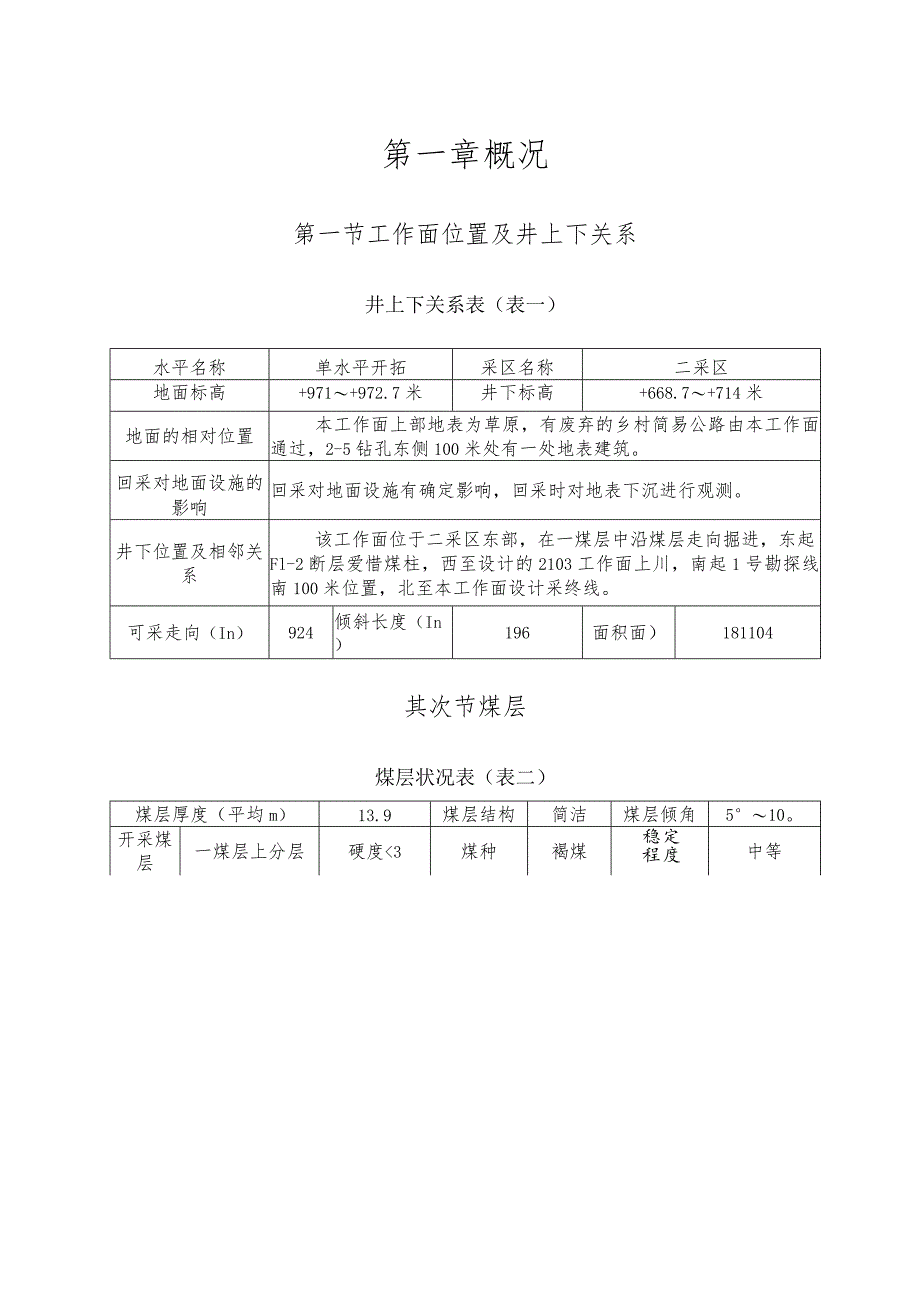

1、第一章概况第一节工作面位置及井上下关系井上下关系表（表一）水平名称单水平开拓采区名称二采区地面标高+971+972.7米井下标高+668.7+714米地面的相对位置本工作面上部地表为草原，有废弃的乡村简易公路由本工作面通过，2-5钻孔东侧100米处有一处地表建筑。回采对地面设施的影响回采对地面设施有确定影响，回采时对地表下沉进行观测。井下位置及相邻关系该工作面位于二采区东部，在一煤层中沿煤层走向掘进，东起Fl-2断层爱惜煤柱，西至设计的2103工作面上川，南起1号勘探线南100米位置，北至本工作面设计采终线。可采走向（In）924倾斜长度（In）196面积面）181104其次节煤层煤层状况表（

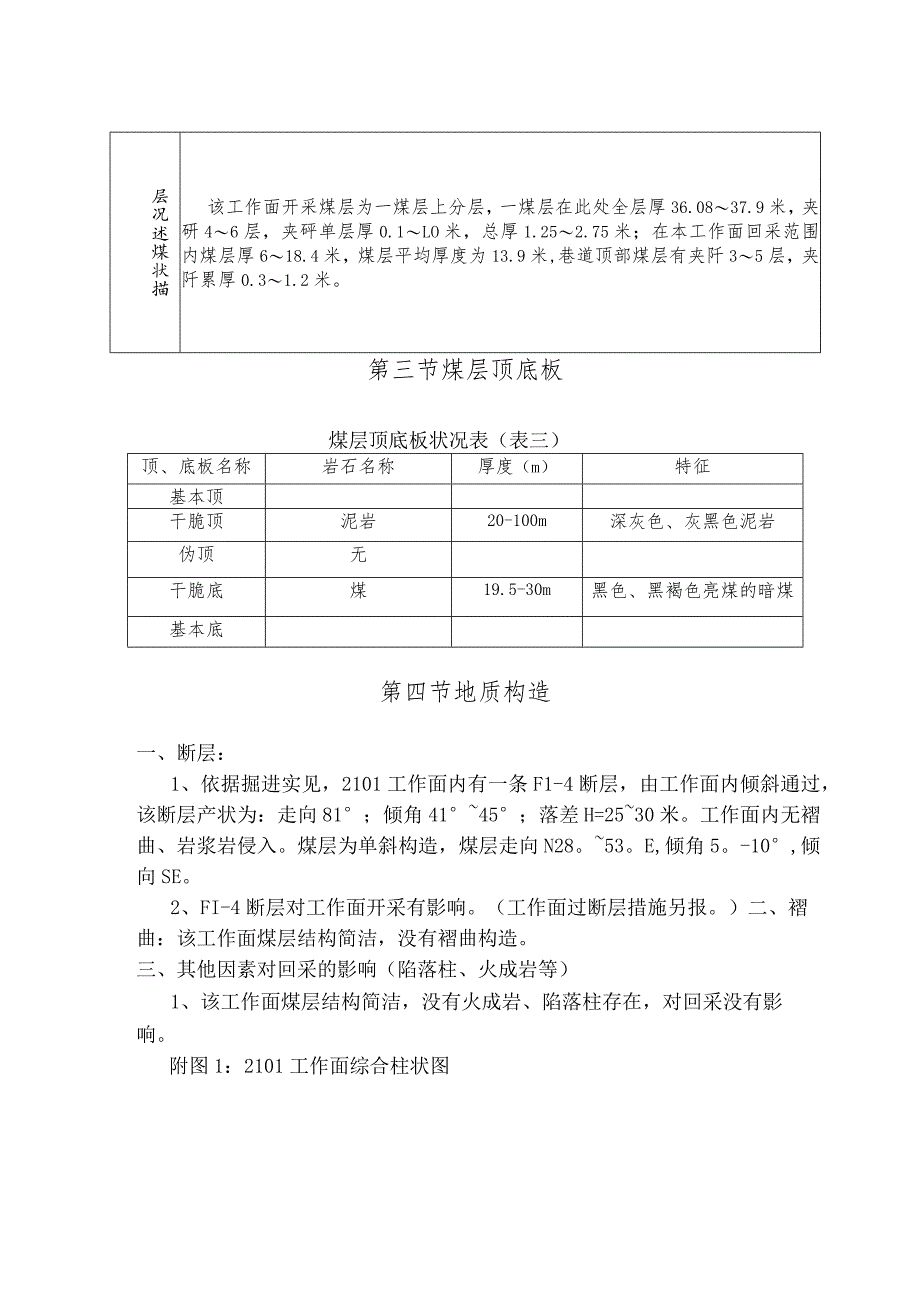

2、表二）煤层厚度（平均m）13.9煤层结构简洁煤层倾角510。开采煤层一煤层上分层硬度3煤种褐煤定度稳程中等层况述煤状描该工作面开采煤层为一煤层上分层，一煤层在此处全层厚36.0837.9米，夹研46层，夹砰单层厚0.1LO米，总厚1.252.75米；在本工作面回采范围内煤层厚618.4米，煤层平均厚度为13.9米,巷道顶部煤层有夹阡35层，夹阡累厚0.31.2米。第三节煤层顶底板煤层顶底板状况表（表三）顶、底板名称岩石名称厚度（m）特征基本顶干脆顶泥岩20-100m深灰色、灰黑色泥岩伪顶无干脆底煤19.5-30m黑色、黑褐色亮煤的暗煤基本底第四节地质构造一、断层：1、依据掘进实见，2101工作
3、面内有一条F1-4断层，由工作面内倾斜通过，该断层产状为：走向81；倾角4145；落差H=2530米。工作面内无褶曲、岩浆岩侵入。煤层为单斜构造，煤层走向N28。53。E,倾角5。-10,倾向SE。2、FI-4断层对工作面开采有影响。（工作面过断层措施另报。）二、褶曲：该工作面煤层结构简洁，没有褶曲构造。三、其他因素对回采的影响（陷落柱、火成岩等）1、该工作面煤层结构简洁，没有火成岩、陷落柱存在，对回采没有影响。附图1：2101工作面综合柱状图附图2：2101工作面井上、下比照图第五节水文地质一、含水层分析：依据地质报告和掘送实见分析，工作面在回采过程中充水水源为一煤层中节理、裂隙承压水，其补
4、给条件差，巷道掘进过程中打锚索、锚杆眼和遇Fl-4断层裂开带时见有少量滴、淋、涌水。二、其它水源分析：该工作面在开采过程中，灌浆水和生产用水自然流出。三、涌水量：预料回采过程中涌水量为4060峭ho第六节影响回采的其它因素影响回采的其它地质状况（表四）瓦斯确定涌出量18.4m7min二氧化碳无煤尘爆炸指数62.28%煤的自燃倾向性2级自燃T级简洁自燃，发火期3-6个月地温危害无影响冲击地压危害该面不属于冲击地压煤层，无冲击地压紧急。一、问题及建议:1、本工作面内部有10、2-5和3-12三个钻孔，且封孔质量不详,当回采至这三个钻孔旁边会有少量钻孔水沿裂隙涌出，建议实行措施预防突水。（工作面过钻
5、孔措施另报。）2、由于本工作面内有断层存在，且裂隙较发育，造成断层四周煤岩裂开，且在掘进过程中有少量断层水及瓦斯涌出，建议回采至断层旁边时加强工作面及顶煤管理，实行措施防止水和瓦斯涌出。第七节储量及服务年限一、储量：该工作面地质储量为484.39万吨，可采储量为283万吨地质储量：1094.5236.814.6X1.28=4843912吨。可采储量：1、9241963.31.28X97%=742034吨。2、92419610.61.2885%=2088636吨。二、采煤工作面服务年限：工作面的服务年限=可采推动长度924米月设计推动长度136.8米=6.7个月附图3：2101工作面上川、下川、
6、切眼素描图附图4：2101工作面地质平面图附图5：2101工作面巷道剖面图其次章采煤方法第一节巷道布置一、采区设计、采区巷道布置概况：2101综放工作面是阜矿集团内蒙白音华能源有限公司井工矿二采区首采工作面，该工作面接受单一走向长壁巷道布置。准备巷道：2101上川材料斜上、2101上川出货道、2101下川材料斜上、2101下川回风联络道。回采巷道：2101工作面、2101上川、2101下川。二、2101上川:2101工作面上川为矩形断面，全长为1088米，支护形式为顶板接受锚杆、钢带、金属网、锚索联合支护，两帮接受锚杆、金属网支护。锚杆为18X2200mn螺纹锚杆，间、排距0.8XLOn1。锚
7、索为617.8X800Omm锚索,间、排距1.4X3.0m。巷道净宽：5.5m.中高3.4m,断面积18.7m：上川内布置有卡轨车等设备，主要用于进料、回风。三、2101下川：2101下川为矩形断面，全长为1067米，支护形式为顶板接受锚杆、钢带、金属网、锚索联合支护，两帮接受锚杆、金属网支护。锚杆为18X2200mm螺纹锚杆，间、排距0.8XLonU锚索为17.8X800Omm锚索,间、排距L6X3.0m。巷道净宽：5.5m、中高3.6m,断2面积19.8mo下川内布置有皮带运输机、转载机、裂开机、供电串车、绞车等设备，主要用于运煤、入风、进料。四、工作面切眼：2101切眼全长196米，为矩
8、形断面，接受锚杆、钢带、金属网、锚2索、单体及兀钢棚联合支护。净宽8m,净高3.4m,断面积27.2m。五、其它巷道：1、2101上川出货道、2101上川材料斜上、2101下川回风联络道2101下川材料斜上均为矩形断面，接受锚杆、钢带、金属网、锚索、2联合支护，跨度5.5m,净高4.0m,断面积22m。其次节采煤工艺一、采煤工艺：1、2101工作面接受走向长壁后退式综合机械化放顶煤方法开采。2、运用MG300/700WD型沟通电牵引采煤机割煤（该机接受机载沟通变频调速、销轨式牵引，最大牵引速度728mmin）,工作面采高3.3m,割煤深度为0.6m03、接受双向割煤，前滚筒割顶煤、后滚筒割底煤
9、，滚筒自旋使截齿将煤裂开，利用机组滚筒叶片和前部SGZ-800/1050型可弯曲刮板运输机铲煤板将煤自行装入运输机与后部SGZ1000/1400型可弯曲刮板运输机将放出的顶煤运至SZZ-1200/700型转载机，经下川强力皮带DSJ-140/260/2400运出。3、工作面顶板接受液压支架支护并对整个工作面顶板铺设金属网（鱼鳞搭接），支护形式为刚好移架支护，老塘顶板接受全部垮落法管理。二、采煤方法：1、采煤机的进刀：采煤机进刀实行端部割三角煤斜切进刀的方式，采煤机双向割煤,来回一次进两刀，斜切进刀段长度为30m,进刀深度0.6m。详细操作如下：（1）采煤机向下（上）割透端头煤壁后，推移前部运输
10、机，使运输机弯曲段为15m后，向上（下）进刀，通过15m的弯曲段斜切至30m处，使采煤机达到正常循环进度（即0.6m）,再推移前部运输机至平直状态。（2）向下（上）割三角煤至割透端头煤壁。（3）割完三角煤以后，采煤机空机返回，进入正常割煤状态。2、采煤机正常切割：正常割煤长度为166m,采煤机以45mmin的速度向上（下）割煤，直至割透上（下）端头煤壁。采煤机正常割煤接受前滚筒割顶煤、后滚筒割底煤的方式。3、放煤：放煤接受一采一放，放煤步距参考同类型采煤工作面的数据选用0.6m。放煤滞后采煤机15m,接受多轮、等量、依次放煤工艺。即：每割完一刀煤后，进行一轮放煤，放煤从上（下）往下（上）依次进
11、行。首先绞断所放支架插板处的金属网，打开支架放煤插板，放出数量大约为3-4厚度的煤，关闭插板；再进行下一架的放煤，直至第一轮结束。然后进行其次轮放煤，同样依据第一轮放煤的依次，从上（下）往下（上）依次进行，打开插板，等到有较多的石干石放出时，关闭插板，再进行下一架的放煤，直至其次、三轮结束。三、工作面正规循环生产实力：据公式：W=1shrC1+1sh2rC2=1960.63.31.280.97+1960.610.61.280.85=481.8+1356.2=1838t式中：1-工作面平均长度：196mS工作面循环进尺：0.6mhi机采设计采高：3.3mh2一放煤高度：10.6mr一煤的容重：1
12、.28tm3G一机采回采率：97%C2-放顶煤回采率：85%W二工作面正规循环生产实力：1838t四、月生产实力：1838t240（月循环数）0.95（循环率）=419064t附图6：2101工作面采煤机进刀示意图第三节设备配置一、采煤机：采煤机选用MG300/700WD采煤机，其主要技术参数如下：采高：L83.7m电机总功率：70OkW截深：0.6m牵引速度：07.28mmin二、液压支架的主要技术特征：1、中间支架型号为ZF9360-22/35支撑高度：2.23.5m支撑宽度：1.5m初撑力：7754KN工作阻力：9360KN支护强度：LIMPa2、过渡支架型号为ZFG9360-24/35
13、支撑高度：2.43.5m支撑宽度：L5m初撑力：7760KN工作阻力：9360KN支护强度：LIMPa3、端头支架型号为ZFT50000-25/37支撑高度：2.5-3.7m支护强度：LIMPa工作阻力：50000KN运用地点：2101工作面下端头。三、运输设备：1、刮板运输机2部：工作面前部运输机型号为：SGZ-800/1050,设计长度203m。电机功率：2X525kw运输实力：1500t/h中间槽尺寸：1500X800X31Omm工作面后部运输机型号为：SGZ-1000/1400,设计长度202m。电机功率：2X70OkW运输实力：2200t/h中间槽尺寸：1500X1000X580mm
14、运用地点：2101工作面。2、桥式转载机1部，其型号为：SZZ-1200/700,设计长度58m。电机功率：70OkW运输实力：3500t/h链速:L65ms落地段中间槽尺寸：1750X1200X1150mm运用地点：2101工作面下川。3、裂开机1部，型号为：PLM-3500裂开实力：3500t/h。电机功率：250kw0运用地点：2101工作面下川。4、可伸缩带式输送机1部，型号为DSJ-140/260/2X400电机功率：2X40OkW运输实力：2600t/h带宽：1400Inm带速:4.5ms0运用地点：2101工作面下川。5、帮助运输设备选用3吨的矿车和叉车，由绞车及卡轨车牵弓I。其主要技术参数如(表五)序号名称型号数量(台)钢丝绳规格(mm)牵引力(KN)破断力(KN)1回柱绞车JSDB-13424.52003552回柱绞车JSDB-IO218.51852773回柱绞车JSDB-191303006024调度绞车JD-2.5521.5252715卡轨车KGWP-120/900J130120600附图7：2101工作面设备布置示意图第三章顶板管理第一节支护设计1、合理支护强度计算
