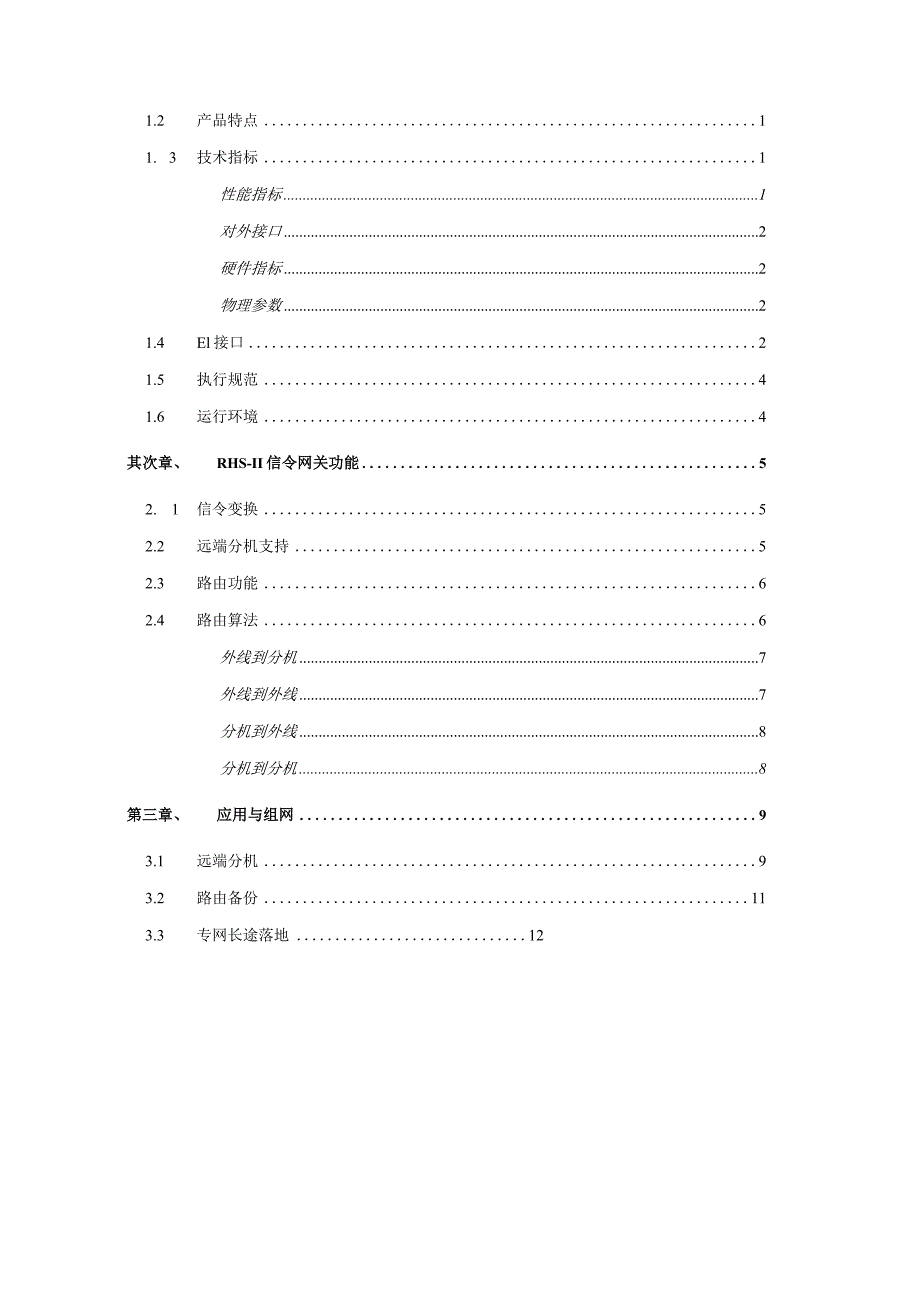

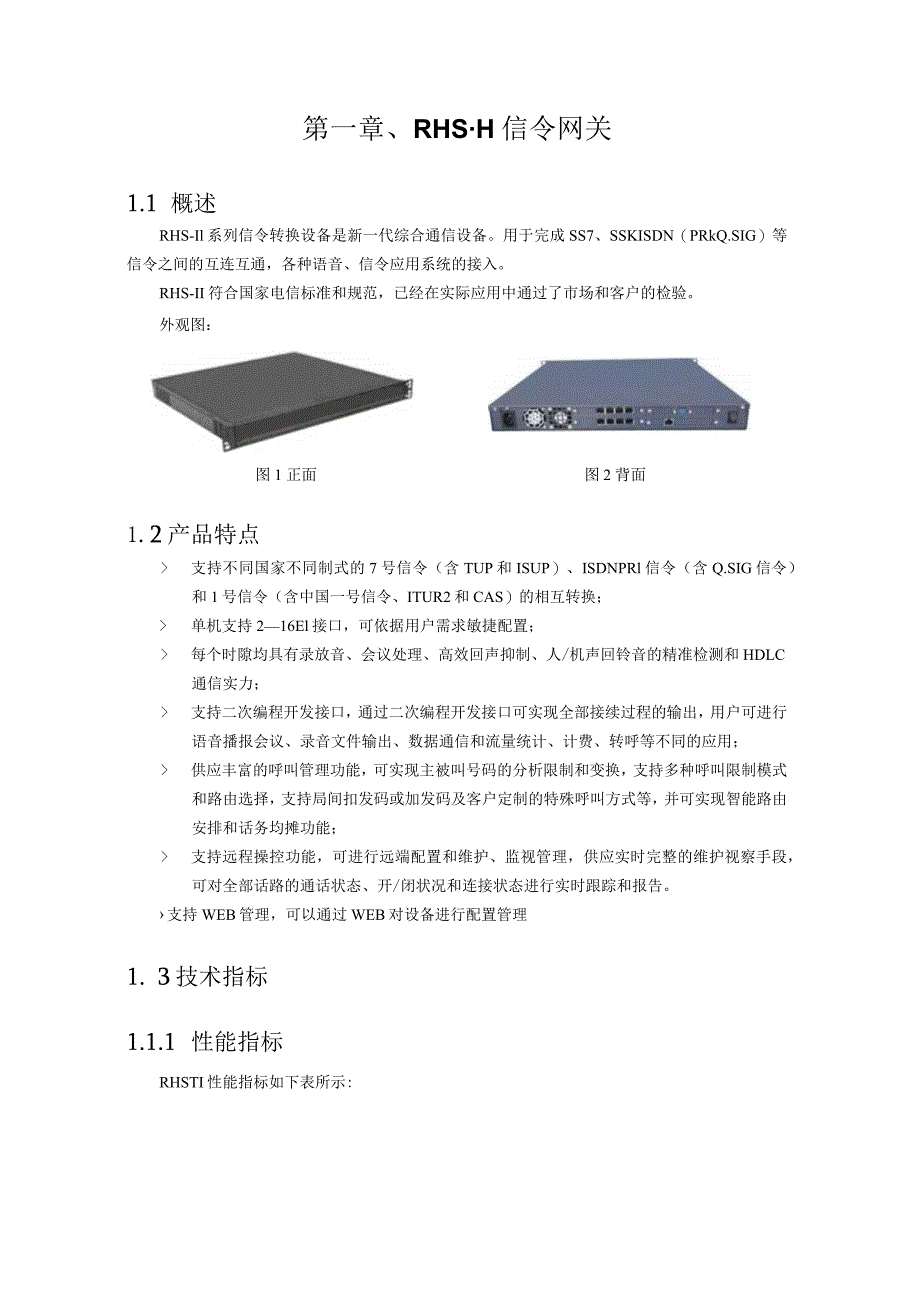

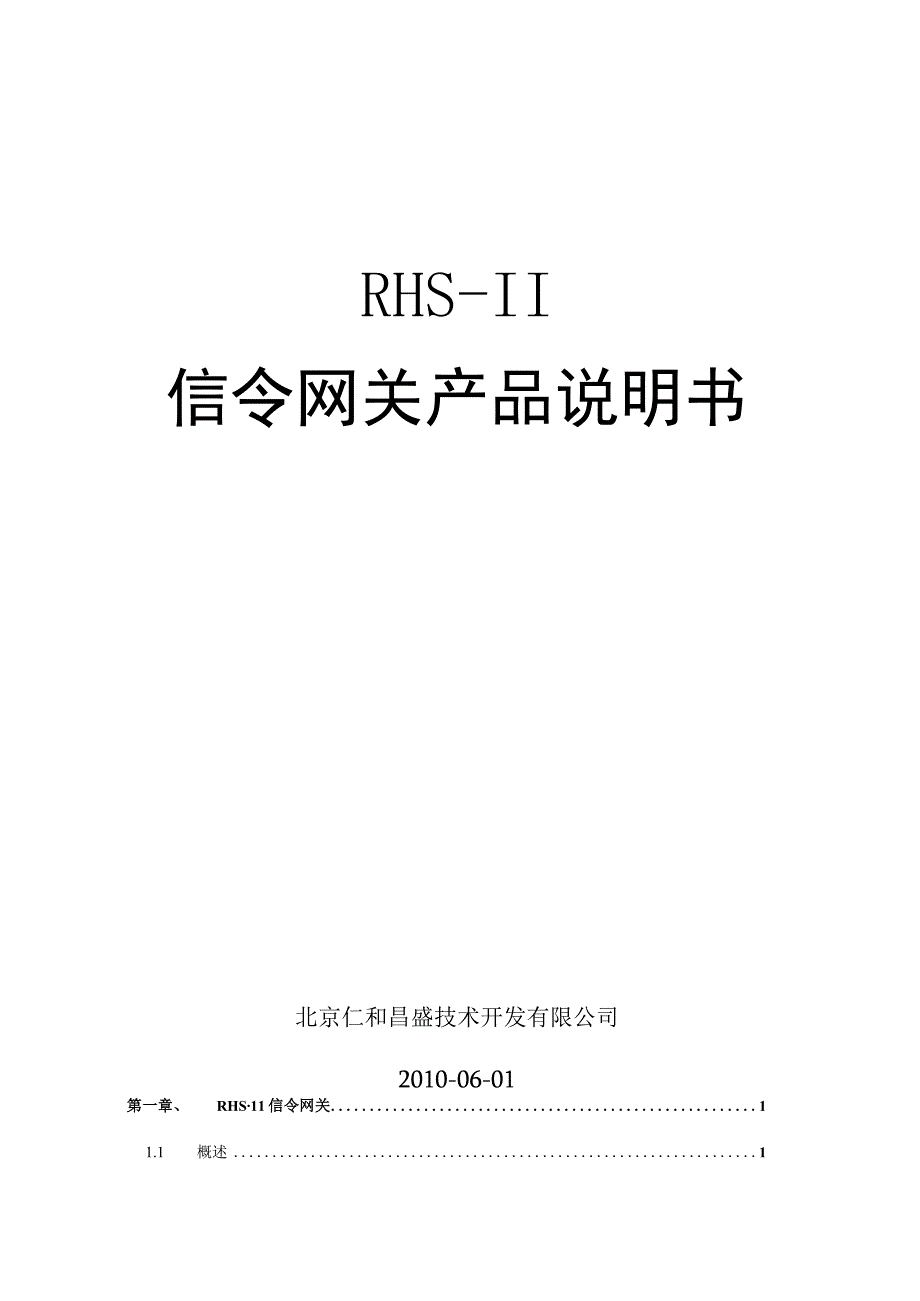

1、RHS-II信令网关产品说明书北京仁和昌盛技术开发有限公司2010-06-01第一章、RHS11信令网关11.1 概述11.2 产品特点11. 3技术指标1性能指标1对外接口2硬件指标2物理参数21.4El接口21.5执行规范41.6运行环境4其次章、RHS-II信令网关功能52. 1信令变换52.2 远端分机支持52.3 路由功能62.4 路由算法6外线到分机7外线到外线7分机到外线8分机到分机8第三章、应用与组网93.1 远端分机93.2 路由备份113.3 专网长途落地12第一章、RHSH信令网关1.1 概述RHS-Il系列信令转换设备是新一代综合通信设备。用于完成SS7、SSKISDN
2、（PRkQ.SIG）等信令之间的互连互通，各种语音、信令应用系统的接入。RHS-II符合国家电信标准和规范，已经在实际应用中通过了市场和客户的检验。外观图：图1 正面图2 背面1.2产品特点 支持不同国家不同制式的7号信令（含TUP和ISUP）、ISDNPRl信令（含Q.SIG信令）和1号信令（含中国一号信令、ITUR2和CAS）的相互转换； 单机支持216El接口，可依据用户需求敏捷配置； 每个时隙均具有录放音、会议处理、高效回声抑制、人/机声回铃音的精准检测和HDLC通信实力； 支持二次编程开发接口，通过二次编程开发接口可实现全部接续过程的输出，用户可进行语音播报会议、录音文件输出、数据通
3、信和流量统计、计费、转呼等不同的应用； 供应丰富的呼叫管理功能，可实现主被叫号码的分析限制和变换，支持多种呼叫限制模式和路由选择，支持局间扣发码或加发码及客户定制的特殊呼叫方式等，并可实现智能路由安排和话务均摊功能； 支持远程操控功能，可进行远端配置和维护、监视管理，供应实时完整的维护视察手段，可对全部话路的通话状态、开/闭状况和连接状态进行实时跟踪和报告。支持WEB管理，可以通过WEB对设备进行配置管理1. 3技术指标1.1.1 性能指标RHSTI性能指标如下表所示:参数名指标最大通路数480路7号信令呼叫处理实力80CAPS（单链路）混音实力I：I交换实力4096*4096,TDM交换网络
4、传输实力100M信令支持7号信令、ISDNPRLQ.SIGR2、CAS时钟源线路提取/本地时钟1.1.2 对外接口RHS-II供应的对外接口和协议标准如下表所示:接口类型速率（bit/s）协议标准10/100Base-T10/100MIEEE802.3RS232115200V.24/V.28El2.048MG703133硬件指标RHS-11硬件指标如下表所示:参数名指标电源AC100260V,50Hz或DC48VDSP处理实力7,200Mips134物理参数RlISTl物理参数如下表所示:外形尺寸（mm*mm*mm）重量（kg）功耗（W）典型值/最大值44.5（高）x430（宽）x440（深）
5、1035Z1201.4E1接口我公司自主研发高速信令模块D2080P,单模块集成了8个数字中继接口（支持El）,支持PCM30.信令时隙可依据用户敏捷设置，同时支持一条中继多个信令时隙。信令支持多种信令，依据实际应用可分别配置为不同的信令。模块运用高性能的DSP处理器，供应12OOMIPS的处理实力，每个子模块也供应1200MIPS的处理实力，依据须要可以完成各种功能。El接口规范： 符合ITU-TG.703关于El信号的规范要求； 符合ITU-TG.704关于El信号帧结构的规范要求； 符合ITU-TG.706关于CRC4错误检测的规范要求； 支持CRC4到非CRC4与ITU-TG.706A
6、nneXB联合工作模式; 符合ITU-TG.732关于多帧同步和合成的规范要求； 符合ITU-TG.823关于El信号抖动的规范要求； 符合ITU-TK.20关于EI接口ESD爱护的规范要求； 支持长达655英尺的通信距离。面板图样图3面板接口示意图El接口：从左到右编号，从0起先。连接器管脚定义中继管脚定义说明小意图中继0,2,4,6（运用1,2,4,5管脚）PINlRring入中继JPIN2RtipPIN4Tring出中继PIN5TtipPIN8PINl中继1,3,5,7（运用7,8,3,6管脚）PIN7Rring入中继指示灯状态说明：长亮：同步正常长灭：失步闪耀：同步不稳定PIN8Rti
7、pPIN3Tring出中继PIN6Ttip同步时钟RHS-Il可设定时钟源。时钟源设定有两个方式可选。其一，可设置为提取某个El的时钟同步信号，当提取的El时钟丢失时，设备将自动运用本身时钟源。其二，可设置为运用本身时钟。RHS-II可为RC3000等相关设备供应时钟。1.5执行规范1、YN/D065-1997邮电部电话交换设备总技术规范书2、GF001-9001中国国内电话网NO.7信号方式技术规范3、YD/N038-1997国内NO.7号信令方式技术规范综合业务数字网用户部分（ISUP）4、GB3971.2-19831电话自动交换网局间中继数字型5、YD/N034.1-1997ISDN用户
8、-网络接口规范第1部分：物理层技术规范、2部分：数据链路层技术规范、第3部分：第三层基本呼叫限制技术规范。6、YD/N034.4-1997ISDN用户-网络接口规范第4部分：补充业务技术规范7、YD/N065-1997邮电部电话交换设备总技术规范书8、GB3377-82电话自动交换网多频记发器信号方式9、GB/T17904-1999ISDN用户网络接口数据链路层技术规范及一样性测试方法10、GB/T17154-1997ISDN用户网络接口第三层基本呼叫限制技术规范及测试方法1. 6运行环境RHSTI对环境要求如下表:环境种类参数指标运行环境接地电阻 七号信令的第一、其次、第三级MTP及第四级T
9、UP、SCCPISUP ISDN信令，符合ITU-TQ.920-Q.921,Q.930-Q.940 中国一号信令（SS1）,符合国际GFOo2-9002的DL信令和MFC信令标准2. 2远端分机支持支持CAS,具有主叫显示，DTMF产生与检测，供应拨号音、催挂音、忙音、回铃音等功能。在RHS-II构建的远端分机系统中，我们可以为每个分机设置2个号码。一个是分机号，用于系统内部电话互打。如：分机4803呼叫7071,可摘机干脆拨号7071,RHS-II系统识别7071所在线路，接通双方通话。另一个是直线号码，是从电信运营商（中国电信、中国联通、中国移动等）获得的当地7位或8位电话号码。系统外电话
10、拨打分机的直线号码时，可经过RHS11系统路由后,直达对应的分机电话。分机的直线号码也是分机拨打网外电话时的缺省主叫号码。特殊规定：1、在同一RHS-II信令网关网络下，分机号码不得重复。2、在同一RHS-Il信令网关网络下的分机号码长度相同。对远端分机支持的配置参数表：参数名称说明缺省值示例分机号码用于配置RHS-II下用户的内部号码（数字）为空8301外线号码用于配置RHS-II下对应用户的外线号码（数字）为空88008123供应回铃用于当局端不供应回铃音时运用催挂时间用于设定催挂时间，对分机有效，单位毫秒10000100002.3路由功能每台RHS-H信令网关最大可支持16个El,每个E
11、l可独立运用不同的信令协议，具备独立的信令参数配置。从随意EI进入系统的呼叫，可依据设定和启用的路由算法规则,到达指定的目标,在运用远端分机功能时，呼叫可被路由到被叫分机对应的时隙。路由依据El和时隙设定相应的路由参数。El（中继）可设置路由参数表:参数名称说明缺省值示例出局号每个中继可设置多达8个出局号，出局号可以是1到4位的数字。出局号之间运用（半角）分隔。一一注1为空0（表明通过此中继路由出局的字冠，留意逗号“，”）出局号出局用于对本中继呼出的被叫号码，是否携带其对应的出局号。发号方式用于向指定中继发起呼叫时，被叫号码是否收齐出局发号预设长度用于向指定中继发起呼叫时，被叫号码最少接收的位
12、数，当号码不足时，且达到设定的等待时间时，先行呼叫出局，有后续再追加1212等待下一位号码时间用于向指定中继发起呼叫时，设定接收下一位DTMF的等待时间，单位亳秒150012注1：为避开出局时产生紊乱，在设置出局号时须要留意以下几点各中继出局号前缀不能一样。如：A中继的出局号设置为：“长度为1、数值0”,那么B中继出局号禁止设置为：“长度为3、数值020”。各中继出局号前缀与本地分机号前缀不能一样。如：本地分机号安排为3000-3999,中继出局号禁止设置为：“长度为1、数值3”。2.4路由算法呼出：指连接在RC3000设备下的用户，通过私有1号信令进入RHS-11,经过路由算法，选择匹配中继
13、出局。1、依据获得到的按键（DTMF）信息，从出局字冠中找寻比对，选择相应路由出局。2、对于非RHS-Il内部号码，可通过配置，选择一次送号或逐位送号方式进行呼叫。对于一次送号可预设被叫号码长度及送号时间。3、对于RHS-H内部号码，依据号码选择相应分机进行呼叫。迂回：是指外部中继线路（7号/ISDN）进入RHS-II,再经过内部路由迂回出局。可用于中继备份（见后续方案2说明）。1、到达RHS-H后，依据出局号比对路由表，选择相应的中继进行出局。呼入：是指外部中继线路（7号/ISDN）进入RHS-11,呼叫到内部分机或绑定外线号码的分机。1、对于呼叫的号码符合内部分机号码，则通过SSl对相应的中继进行呼叫。2、对于呼叫的号码符合分机外线号码，则通过SSl对相应的中继进行呼叫。2.4.1 外线到分机外线呼叫到达RHSJI系统后，系统依据被叫号码做路由，若不包含有出局号码的，进行下面的操作。I、首先推断路由依据，查询与被叫号码匹配的分机号码或分机直线号码。2、若匹配胜利，且对应时隙空闲，则对相应的时隙振铃，给分机送主叫号码（为到达系统的呼叫信令中携带的主叫号码），进行呼叫接续过程；若对应时隙占用，则给主叫回复呼叫失败，并拆线释放相应的通道和资源。3、若匹配失败，则给主叫回复呼叫失败，并拆线释放相应的通道和资源。2.4.2 外
