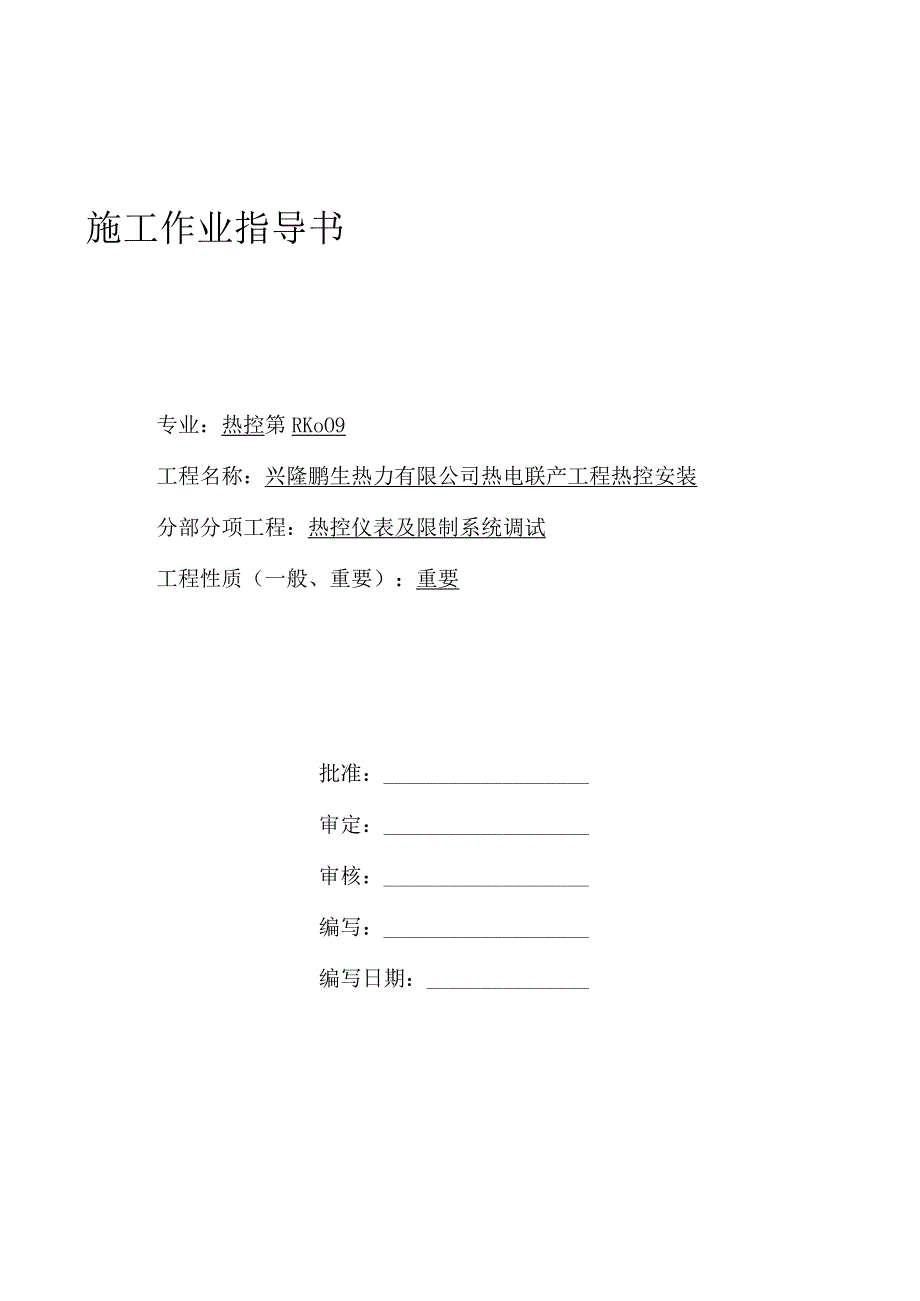

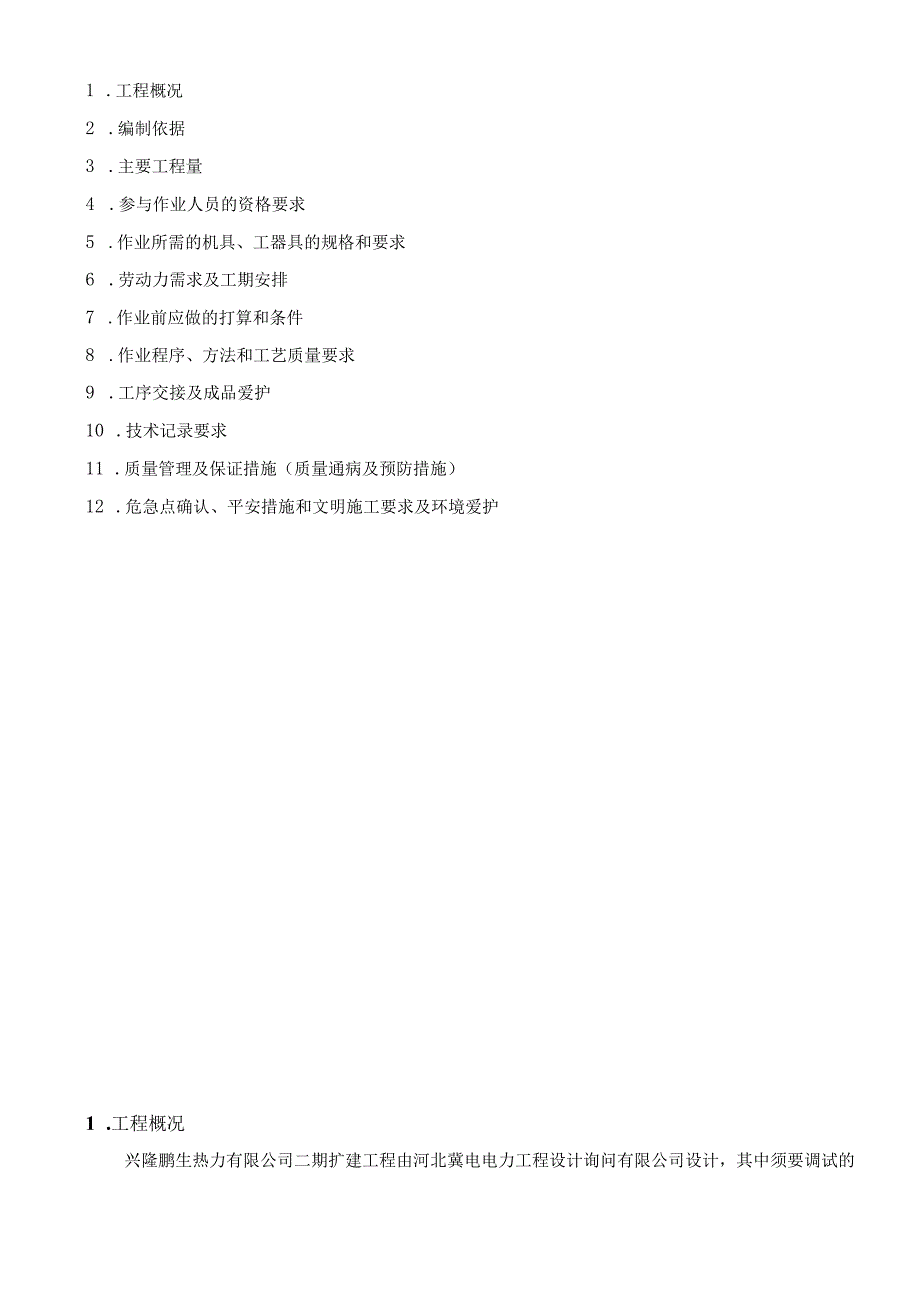

1、施工作业指导书专业：热控第RKoO9工程名称：兴隆鹏生热力有限公司热电联产工程热控安装分部分项工程：热控仪表及限制系统调试工程性质（一般、重要）：重要批准：审定：审核：编写：编写日期：1 .工程概况2 .编制依据3 .主要工程量4 .参与作业人员的资格要求5 .作业所需的机具、工器具的规格和要求6 .劳动力需求及工期安排7 .作业前应做的打算和条件8 .作业程序、方法和工艺质量要求9 .工序交接及成品爱护10 .技术记录要求11 .质量管理及保证措施（质量通病及预防措施）12 .危急点确认、平安措施和文明施工要求及环境爱护1 .工程概况兴隆鹏生热力有限公司二期扩建工程由河北冀电电力工程设计询问

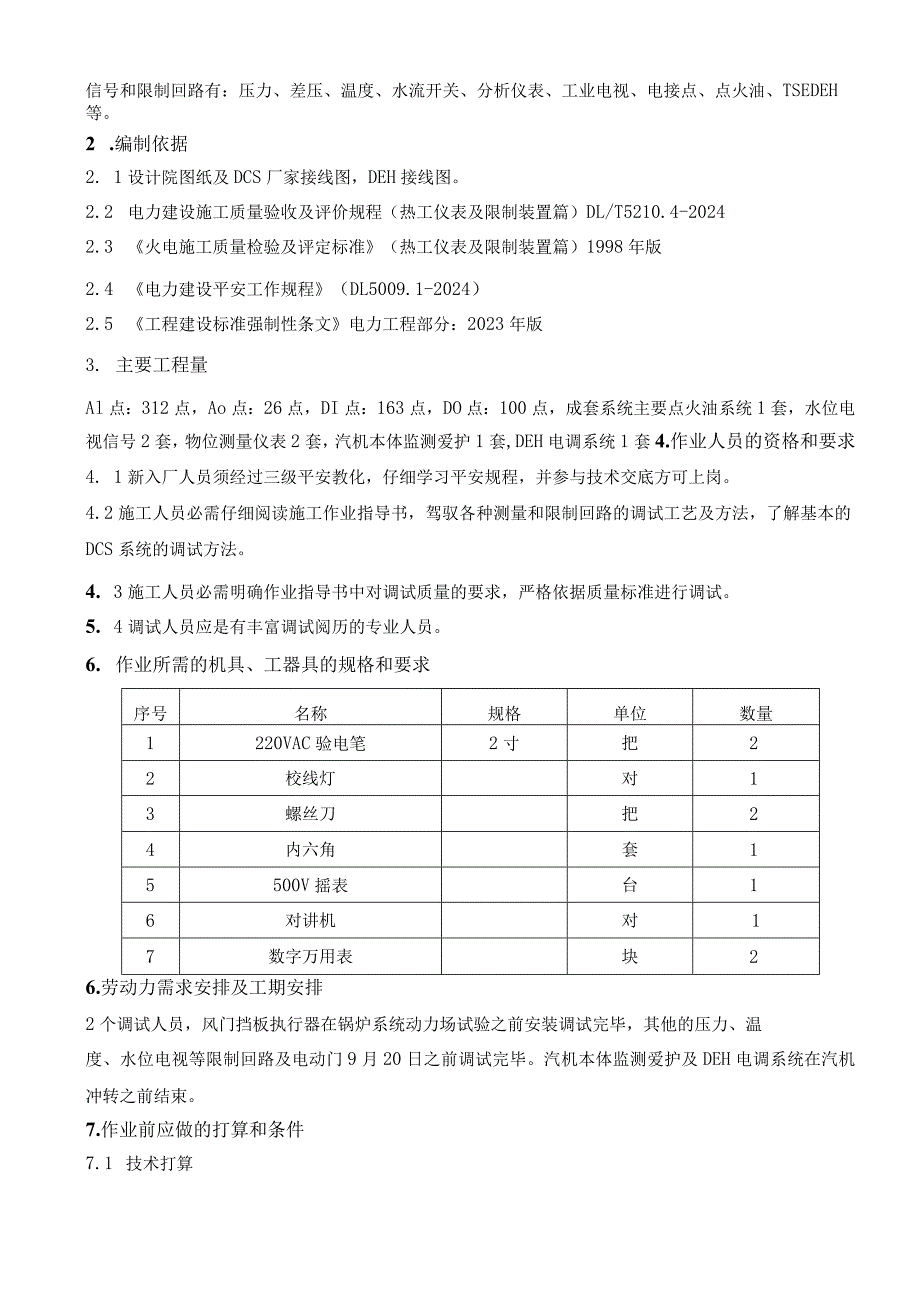

2、有限公司设计，其中须要调试的信号和限制回路有：压力、差压、温度、水流开关、分析仪表、工业电视、电接点、点火油、TSEDEH等。2 .编制依据2. 1设计院图纸及DCS厂家接线图，DEH接线图。2.2 电力建设施工质量验收及评价规程（热工仪表及限制装置篇）DL/T5210.4-20242.3 火电施工质量检验及评定标准（热工仪表及限制装置篇）1998年版2.4 电力建设平安工作规程（DL5009.1-2024）2.5 工程建设标准强制性条文电力工程部分：2023年版3. 主要工程量Al点：312点，Ao点：26点，DI点：163点，DO点：100点，成套系统主要点火油系统1套，水位电视信号2套，
3、物位测量仪表2套，汽机本体监测爱护1套,DEH电调系统1套4.作业人员的资格和要求4. 1新入厂人员须经过三级平安教化，仔细学习平安规程，并参与技术交底方可上岗。4.2施工人员必需仔细阅读施工作业指导书，驾驭各种测量和限制回路的调试工艺及方法，了解基本的DCS系统的调试方法。4. 3施工人员必需明确作业指导书中对调试质量的要求，严格依据质量标准进行调试。5. 4调试人员应是有丰富调试阅历的专业人员。6. 作业所需的机具、工器具的规格和要求序号名称规格单位数量1220VAC验电笔2寸把22校线灯对13螺丝刀把24内六角套15500V摇表台16对讲机对17数字万用表块26.劳动力需求安排及工期安排
4、2个调试人员，风门挡板执行器在锅炉系统动力场试验之前安装调试完毕，其他的压力、温度、水位电视等限制回路及电动门9月20日之前调试完毕。汽机本体监测爱护及DEH电调系统在汽机冲转之前结束。7.作业前应做的打算和条件7.1 技术打算图纸齐全，并经会审确定无误施工作业指导书编制审批完毕并经过具体交底。回路调试用的工器具完好、齐全。各种热工仪表的厂家说明书（调试、接线）齐全。7. 2现场条件打算：烟风系统上的挡板风门安装完毕，各系统管道上的电动门安装完毕。锅炉钢性平台基本完成，主厂房主要设备、管道等基本安装就位。8. 2.3须要搭设脚手架的地方已搭设脚手架并验收合格。现场全部热工仪表的电缆，已按图纸接
5、线完毕。9. 2主要材料打算抹布10公斤。10. 业程序、方法和工艺质量要求10.1 量和限制回路调试的主要流程为：全部的热工仪表在送电调试之前，都要检查绝缘状况，绝缘合格后再送电调试。测量回路包括压力、差压等420mmA模拟量测量回路，热电阻、热电偶亳伏信号，开关量测量信号等。.1调试之前要依据设计院的接线图纸和厂家接线图，检查回路两端的接线位置是否正确，仔细阅读仪表厂家的运用说明书，确认无误后再送电调试，用万用表测量回路是否有电压和电流输出。.2调试压力、差压、热电阻和热电偶等模拟量信号时，可在就地端用信号发生器加入模拟信号,视察DCS画面显示是否正确。1.1. 2.3开关量信号回路调试时
6、，可在就地用短路途短接或断开回路，视察DCS画面上显示是否正确。限制回路调试时，要先断开动力电源，只送限制回路电源。然后进行开、关、停或启动、停止等回路的调试，确认限制回路无误后再送动力电源进行操作。有连锁的模拟量或开关量信号进行调试时，要先把连锁解除后再进行调试，要在电科院调试人员的指挥下进行连锁调试调试过程中须要校线时，要把线芯从接线端子上拆下后再校验，校验时要两端都要回信号，以便保证校线的精确性。并要求核对线号标记的字迹，内容，书写方向的精确性，对校线过程中的问题要仔细做好记录并刚好更改。8.1.6电动门和执行器等限制装置的调试，已编写相应的施工作业指导书。8.2压力、差压测量回路调试的
7、质量标准工序检验项目性质单位质量标准检查脉冲管路连接正确调试和投入承压件严密性无渗漏管路冲洗干净压力测量液柱修正值正确差压测量零点正确电远传表示值清楚、正确报警动作值压力、差压测量回路综合误差主控%符合鉴定规程要求8.3温度测量回路调试的质量标准工序检验项目性质单位质量标准检查热电偶测量、回路极性检查正确切换开关接触良好标志清楚调试和投入动圈式指示表线路电阻误差热电偶0.1热电阻0.05热电阻两线之间0.01外部电阻许可值数字或电子显示表输入端热电偶符合制造厂规定热电阻显示调整仪表输出端温度测量回路综合误差主控符合鉴定规程要求记录仪表打点、划线、走纸符合制造厂规定显示仪表阻尼特性、报警动作值符
8、合工艺流程要求巡测显示、报警、记忆及自检功能运行正常9 .工序交接及成品爱护9.1. 调试好热工仪表要作好防水，防扎等防护措施。9.2. 调试合格的各种信号限制回路要刚好找电科院进行验收确认，并做好调试记录。正在运行的系统上的信号回路，未经电科院允许不能进行在线调试。10 .技术记录要求10.1. 各种信号回路的调试记录：10.2作业指导书和平安措施交底记录；10.3工程开工报告；10.4施工图纸交底及会审；10.5工程质量验收签证单；10.6设计变更、设备代用通知单；10.7仪表的厂家技术文件，合格证等。11.质量管理及保证措施（质量通病及预防措施）ILI质量管理每道工序进行前,工地质检员和
9、技术员都要到现场刚好交底和检查,上一道工序完成验收合格后才能进行下一道工序,严格依据质量标准进行验收。技术员和质检员要加强调试过程的监督管理。严格执行电力建设施工质量验收及评价规程（热工仪表及限制装置篇）DL/T5210.4-2024中的强制性条文。IL2质保措施11.2.1调试用的标准仪器仪表要有有效的鉴定合格证书。11. 2.2调试过程中，技术员和施工负责人要常常到现场检查，发觉问题刚好解决。12. 2.3严格依据质量标准检查验收。调试人员应是有多年调试阅历的专业人员校验线路时，要把线芯从接线端子上拆下后再校验。12.危急点确认、平安措施和文明施工要求及环境爱护信号回路调试过程中存在的危急
10、点：触电、高空坠落、影响系统运行12. 1危急点：触电防范措施：每个热工仪表送电之前都要测量绝缘电阻，绝缘电阻合格后方可送电。送电时就地人员和电源盘送电人员要协作默契，随时联系，发觉异样状况马上断电。临时拆下的带电线芯要用绝缘胶布包好。12. 2危急点：高空坠落防范措施：12. 2.1脚手架必需由专业人员搭设，并验收合格后方可运用。12. 2.2高空作业时，施工人员必需系好平安带，平安带应挂在上方坚固牢靠处。调试之前，应把仪表设备上的杂物、积水等清理干净，并有足够的平安照明。12. 3危急点：影响系统运行在已运行的系统上调试信号回路时，应取得运行人员的同意并办理工作票。12. 4施工人员在调试
11、前必需参与作业指导书和平安措施交底,并在交底记录单上签字。12. 5在技术交底的同时，应进行平安交底，班组长每天对施工人员进行针对性平安教化。12. 6文明施工和环保要求12.6. 1仔细贯彻文明施工留意事项，培育文明施工意识。13. 6.2要和机务、电科院的调试人员亲密协作，相互协作。13.7 调试前要仔细阅读设备厂家说明，了解系统设备的状态。仔细检查试验设备，工器具必需符合工作及平安要求。13.8 设备，回路送电前要先测试绝缘，确保无短路，接地，断路状况发生。核对电源电压，正负极或零火线是否正确，接地装置是否完好，未经查线不得对回路通电调试。13.9 回路调试过程中，应当在电源等关键部位挂
12、上“正在调试，严禁操作”的标示牌。12. 10在试验过程中，应亲密留意回路，系统的各项参数，如有异样应马上停止试验。12.11用信号发生器向测量回路加入模拟信号时，信号不得超过回路允许的测量范围。试验开关量回路时，不得再向回路中串接电源。12.12要疼惜调试用的仪器仪表，用调试仪表（包扩万用表）测量回路中的信号时，要先确定回路中的信号类型、电压大小、沟通还是直流等，且不行随意用仪器测量，不得用仪器的电阻档测量带电回路。12.13调试人员进入现场调试时，要戴手套，穿绝缘鞋，在高处作业时应佩带平安带，必要工具拴平安绳。危急处作业要2人以上，禁火处如油区，氢设备等旁边禁止运用明火设备和产生电火花的设
13、备。12.14每次调试结束后要将柜门关好或设备罩壳盖好拧紧，以防止柜内设备、接线端子等落灰和受潮腐蚀。12.15校线过程中拆下的线芯和弄变形的接线要刚好回复，调试中产生的线头，线皮应刚好清理干净，分类放入相应的垃圾箱内。安全、技术交底记录时间：年月日地点：热控专业公司交底人：（签字）交底项目：热控仪表及限制系统调试被交底人：（签字）交底内容：（作业指导书书目内容）1 .工程概况2 .参与作业人员的资格要求3 .作业所需的机具、工器具的规格和要求4 .劳动力需求及工期安排5 .作业前应做的打算和条件6 .作业程序、方法和工艺质量要求7 .工序交接及成品爱护8 .技术记录要求9 .质量管理及保证措施（质量通病及预防措施）10 .危急点确认、平安措施和文明施工要求及环境爱护
