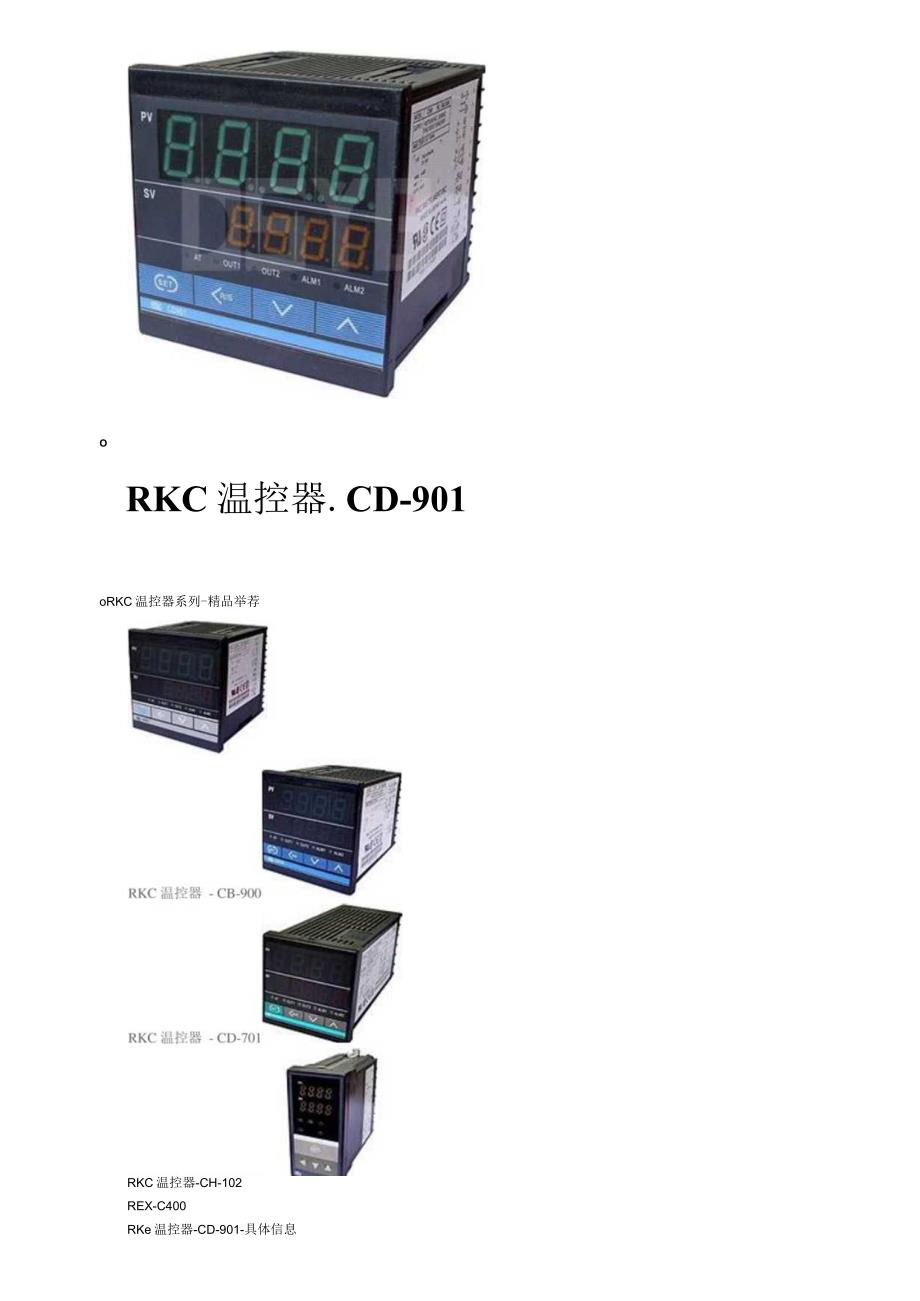

1、ORKC温控器.CD-901oRKC温控器系列-精品举荐RKC温控器-CH-102REX-C400RKe温控器-CD-901-具体信息。RKC温控器CD-901主要结构及功能： 自主校正功能加热/制冷限制外型、接线与RKC一样 大屏LED显示温度报警操作、性能与RKC相同。RKC温控器运用警告 接线警告， 假如仪器失效或发生错误，可引起系统故障，安装外部爱护电路以防止类事故： 为防止仪器损坏或失效，选用适当的保险丝爱护电源线及输入/输出线以防强电源冲击。 电源供应： 为防止仪器损坏或失效，用额定电夺供电； 为防止仪器损坏或失效，全部接线工作完成后方可供电。 禁止在易燃气体旁边运用： 为防火、防
2、爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中运用。 严禁触及仪器内部： 为防止触电或燃烧，严禁触及仪器内部。只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件,特别危急！ 严禁改动仪器： 为防止事故或仪器失效，不禁改动仪器。保养： 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件； 为保证仪器持续且平安运用，应定期保养，仪器内某些部件可能随运用时间的延长而损坏。RKC温控器操作留意 断电后方可清洁仪器； 清除显示器上的污渍请用软布或棉纸： 显示器易被划伤，禁止运用硬物体操作面板按键，否则会损坏或划伤按键。RKC温控器概述CH、CD系列智能温度限制器是采
3、纳专用微处理的多功能调整仪表，它采纳开关电源和表面贴装技术（SMT）,因而仪表精致小巧,性能牢靠。特有的自诊断功能，自整定功能和智能限制功能，使操作者可能通过简洁的操作而获得良好的效果。主要特点，热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置： 件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PlD方法，限制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。另附二路可定义的报警点输出。RKC温控器主要技术指标 输入：各种热电偶（TC）、热电阻（RTD）标准电流电压信号（见输入类型表）； 基本
4、误差：输入满量程的05%1个字； 辨别率：1匕、0.1,C; 采样周期：3次/sec 报警功能：上限，下限，上偏差，下偏差，区间内，区间外； 报警输出：继电器触点AC250V3A（阻性）；限制输出：继电器触点AC250V3A（阻性），逻辑电平:DCO12V（配固态继电器SSR）,过零触发脉冲:光偶可控硅输出1A600VO-IOmA电流输出（负荷阻值600Q以下），0-2OmA电流输出（负荷阻值600Q以下），4-20mA电流输（负荷阻值600C以下）； 限制方式：模糊PlD限制、位式限制； 电源电压：AC85-264V（5060Hz）（额定100-240VAC）21.6-26.4VAC（额定2
5、4VAC）21.6-26.4VDC（额定24VDC）； 工作环境：温度0-50C,温度85%RH的无腐蚀场合。功耗5VA： 面板尺寸：80X160,160X80,96X96,72X72,96X48,48X96,48X48mm.RKC温控器产品确认请参照下列代码表确认送达产品与您指定的型号是否样。产品代码图：产品代码CHCD-T-XHH仪表面板尺寸（高X宽mm）：802:80X160402:96x48162:160x80501:48x96901:96x96102:48x48701:72x72限制方式：F：PlD限制及自动演算逆动作D：IPD限制及自动演算正动作W：加热/制准PID限制自动演算水冷
6、*1A：加热/制准PID限制自动演算风冷*1输入见输入范围表输出1：N：无意义、M：继电器接点输出、V：电压输出、8：电流输出、T：可控硅过零输出、G：可控硅移相脉冲输出输出2：同输出1报警1：（见表二）报警2：（见表二）输入范围表（表一）热电偶输入范围代码范国代码范围代码K0200CKOI0400CK0206001CK03OTOOCK040-1000,CK050-1200,CK0601372CK070700CK130300CK14J0-200rCJOl。400CJ020600CJ03OTOOCJ04O-100O4CJ05012(XrCJ06R#10-1600,CROl0-1769CR0201
7、350CR04S#10160(TCSOI0I796CS02B#14001800CBOl0-1796CB02E0800CEOIO-100OeCE02N0120OeNOl0-1300CN02T#2-199.9649.0CTOl-199.9I(XrCT02-IOo200.0C030350CT04热电阻PtlOO-199.9649.0CDOI-199.9200CD02-10050.0CD03-IoOIO(TCD04-100-200CD050.0-50.0oCD06o.iI(XrCD070.0-200CD08D09o.o5(xrcDlO-199.9649.(CPOI-199.9649.0CP02-100
8、50.0CP03-100-100oCP04-Ioo200CP050.050.0CP060.0100CP070.0200CP080300.0CP09P1005v0.0100C401l5vo.o-oooc604020mA#30.0-100C701420mA#30.0-100oC801#10900C范围内不能保证精度；#2-199.9-100C范围内不能保证精度：#3须要输入端子间外接个250Q的电阻。第一报警表ALMI(标准内置)以及其次报警(可选)(表二)A：上限偏差报警B：下限偏差报警C：上下限偏差报警D：范围内报警E：附待机上限偏差报警F：附待机下限偏差报警G：附待机上下限偏差报警H：上限输
9、入值报警J：下限输入值报警K：附待机上限输入值报警1.：附待机下限输入值报警注：定货时依据以上内容具体填写RKC温控器安装留意事项及过程4.2安装过程(1)仪表安装于以下环境大气毯力：86106kP0环境温度：0-50P相对湿度：4585%RH(I)按邱&面开八尺寸在盘IM上打出用来安栽 仅衣的矩形力九(2)安装时应注意以下情况环境田度的急剧变化可能引起的结 腐性性、魅M气体，直接宸动或冲击主体结构“水、油、化学品、烟雾或数汽污染， 过多的灰尘、盐份或金属扮末C(2)多个仪表安装时，左右两孔间的距离应大于25mm;上下两孔的间的距离应大于30mm(3)将仪表,嵌入盘面开孔内、(4)在仪表安&!
10、内插入安装支期Q(5)推索安整支柒.使仪囊与多血结化耶同收索爆灯”空调直吹3阳光的直射C热阳射程聚之处。外形与盘面开几尺寸无：4.1注意事项打酷HECH802KOx160KO(76,lx(152)CH162160x80x80(152)x(76)CD90I96x96Xlio(92w,)x(92)CD70I7272IIO(6M)x(68)CH4029648xHO(92,1)x(44,)CD50I48X96110(44)x(92,)CH10248x48HO(44i)x(44,)接线接线留意：1.热电偶输入，应运用对应的补偿导线。2 .热电阻输入，应运用低电阻且无差别的3根导线.3 .输入信号线应远离
11、仪器电源线.动力电源线和负荷线，以避开产生杂讯干扰。4 .仪器电源线通常下致被动力电源干扰。 仪器补外部杂讯干扰时，必褥运用杂讯滤波器。 缩短电源线的拉合绞距，距离越短越有助于减小杂讯。 在仪表板上安装杂讯滤波器并接地，并减小杂讯滤波器输出与仪器电源端子的接线距离。 不要在滤皮器输出端安装保险以及开关，这样会降低滤波器效果。5 .接线应当符合每个国家的国标，电源线应运用600V聚氯乙烯绝缘线）（JlSC3307）6 .电源开启后以继电器输出的仪表需5-6秒之打算时间，如作外部的连结回路等信号运用时，请并用延迟继电器。7 .本仪器无电源开关和保险丝，假如须要可加装建议保险丝规格：额定电压250V
12、额定电流IA保险丝型号：延时保险8 .不要过分旋紧端子螺钉。此外运用合适的端子螺丝接线片（螺丝型号号M3*6建议力矩0.4Nm）dsyb）5.2端子构成（例）接线图（以仪表本身接线图为准）CH402.CD501、CD9016.面板部件名称NO面板说明内容说明1.PV泅我值/模式显示值2.SV设定值/模式内容显示值3.OUTI输出I指示灯4.OUT2输出2指示灯5.ATPID自动演算指示灯6.ALMl报警1指示灯7.LM2报警2指示灯8.增加钿9.减少钺10.位移键11.SET设定、模式钺7.操作说明7.1各模式之呼出顺序开启电源O MI Ir人受GHG L入莅产E示 (一3乃乙n* 5始 口PV/SV8示模式(标市出示)SViQiiJff Lsq -1输入类型和输入范圉显示通电后，可立即确认输入类型和输入范围例如：热电偶K输入，0-1372七输入类型代码输入类型代号(见附表)显示温度单位(当F：F2显示输入范国 按一下SET键.或BL或键.可进入SV设定模式C 在SV设定模式下,如果按屣超过15秒不被操作,将返回PV/SV状态,已经修改的数据被确认。 按住SET述5秒以上,可进入参数设定模式在参数设定模式下，如果按键超过20秒不被操作.将返回PV/SV状态、输入类型表(Sn)显示IUrSb
