1、时代广场S2地块土方开挖及回填施工方案一.土方开挖：时代广场S2地块(中心河商业街工程)，建筑面积为63294?,地下一层，建筑面积为2316611A地上23层，建筑面积为40128In挖土深度已超过5m,属于深基坑开挖。1.S2地块地下室四周道路状况：轴一轴二176.ImG)轴一轴=142.3mS2地块地下室平面尺寸图示自然地面标高为黄海高程3.Im(0.00相当于黄海高程3.7m)176.Im(1)东侧为华池街路，地下室放坡线离现有围墙边线为5.7m。(2)南侧为旺墩路，地下室放坡线离现有围墙边线为7.2m。(3)西侧道路处，离西侧围墙，南边地下室放坡线离西侧围墙约有11米，北侧地下室放坡

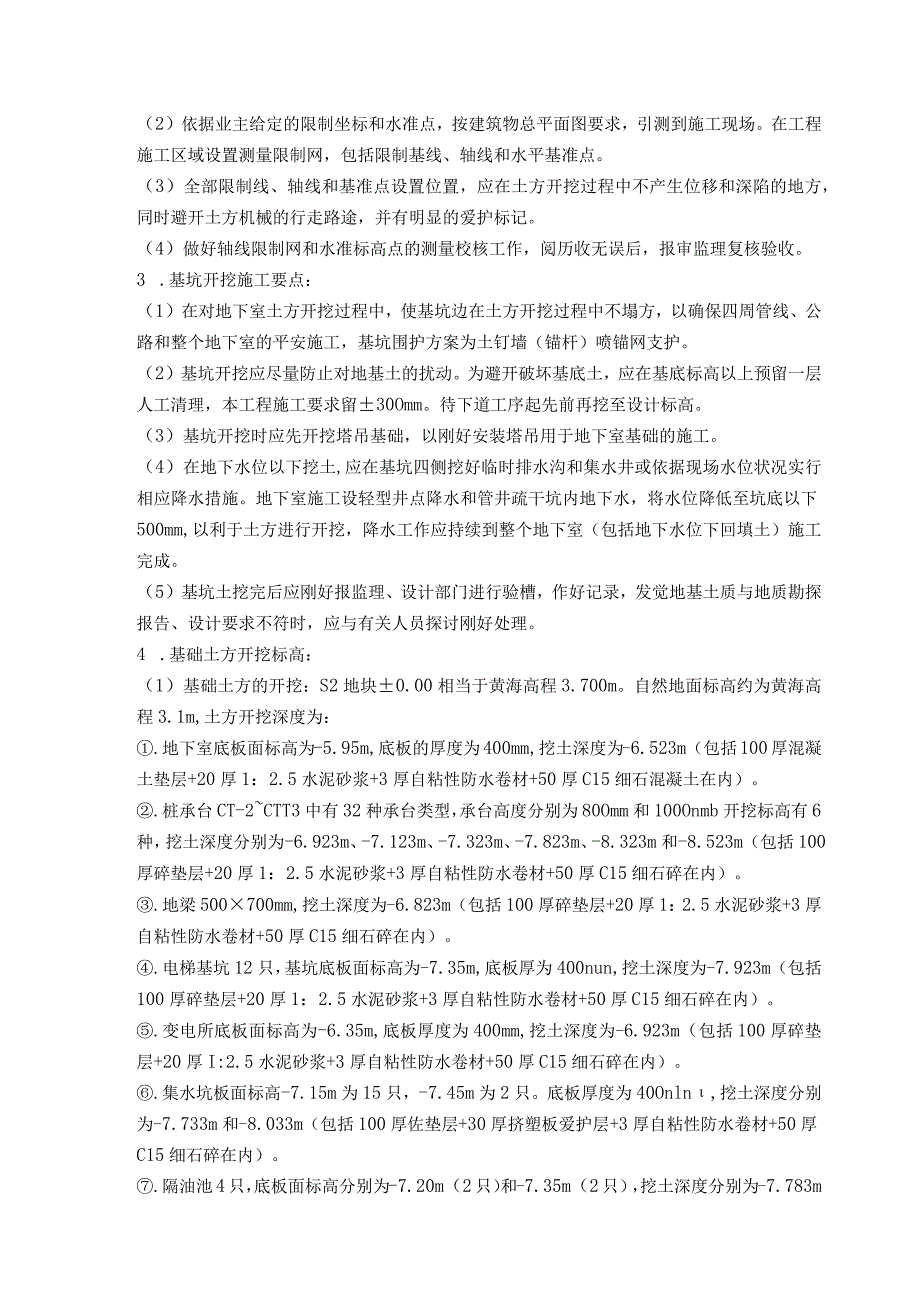

2、线离围墙约有2.5m。(4)北侧为河道，地下室放坡线离河道9.5m15米。(5)管线见附图。2 .施工作业条件和施工打算：(1) 土方开挖前，应具体查明施工区域内的地上和地下有否障碍物等。对于地下室周边道路和管线等状况均要一清二楚。（2）依据业主给定的限制坐标和水准点，按建筑物总平面图要求，引测到施工现场。在工程施工区域设置测量限制网，包括限制基线、轴线和水平基准点。（3）全部限制线、轴线和基准点设置位置，应在土方开挖过程中不产生位移和深陷的地方，同时避开土方机械的行走路途，并有明显的爱护标记。（4）做好轴线限制网和水准标高点的测量校核工作，阅历收无误后，报审监理复核验收。3 .基坑开挖施工要
3、点：（1）在对地下室土方开挖过程中，使基坑边在土方开挖过程中不塌方，以确保四周管线、公路和整个地下室的平安施工，基坑围护方案为土钉墙（锚杆）喷锚网支护。（2）基坑开挖应尽量防止对地基土的扰动。为避开破坏基底土，应在基底标高以上预留一层人工清理，本工程施工要求留30Omm。待下道工序起先前再挖至设计标高。（3）基坑开挖时应先开挖塔吊基础，以刚好安装塔吊用于地下室基础的施工。（4）在地下水位以下挖土,应在基坑四侧挖好临时排水沟和集水井或依据现场水位状况实行相应降水措施。地下室施工设轻型井点降水和管井疏干坑内地下水，将水位降低至坑底以下500mm,以利于土方进行开挖，降水工作应持续到整个地下室（包括
4、地下水位下回填土）施工完成。（5）基坑土挖完后应刚好报监理、设计部门进行验槽，作好记录，发觉地基土质与地质勘探报告、设计要求不符时，应与有关人员探讨刚好处理。4 .基础土方开挖标高：（1）基础土方的开挖：S2地块0.00相当于黄海高程3.700m。自然地面标高约为黄海高程3.1m,土方开挖深度为：.地下室底板面标高为-5.95m,底板的厚度为400mm,挖土深度为-6.523m（包括100厚混凝土垫层+20厚1：2.5水泥砂浆+3厚自粘性防水卷材+50厚C15细石混凝土在内）。.桩承台CT-2CTT3中有32种承台类型，承台高度分别为80Omm和100Onmb开挖标高有6种，挖土深度分别为-6
5、.923m、-7.123m、-7.323m、-7.823m、-8.323m和-8.523m（包括100厚碎垫层+20厚1：2.5水泥砂浆+3厚自粘性防水卷材+50厚C15细石碎在内）。.地梁500700mm,挖土深度为-6.823m（包括100厚碎垫层+20厚1：2.5水泥砂浆+3厚自粘性防水卷材+50厚C15细石碎在内）。.电梯基坑12只，基坑底板面标高为-7.35m,底板厚为400nun,挖土深度为-7.923m（包括100厚碎垫层+20厚1：2.5水泥砂浆+3厚自粘性防水卷材+50厚C15细石碎在内）。.变电所底板面标高为-6.35m,底板厚度为400mm,挖土深度为-6.923m（包括
6、100厚碎垫层+20厚I:2.5水泥砂浆+3厚自粘性防水卷材+50厚C15细石碎在内）。.集水坑板面标高-7.15m为15只，-7.45m为2只。底板厚度为40Onln,挖土深度分别为-7.733m和-8.033m（包括100厚佐垫层+30厚挤塑板爱护层+3厚自粘性防水卷材+50厚C15细石碎在内）。.隔油池4只，底板面标高分别为-7.20m（2只）和-7.35m（2只），挖土深度分别为-7.783m和-7.933m（包括100厚垫层+30厚挤塑板爱护层+3厚自粘性防水卷材+50厚C15细石碎在内）。（2）地下室基础土方开挖：由于挖土深度超过规定深度要求，属于深基坑土方开挖。按规定在土方开挖前

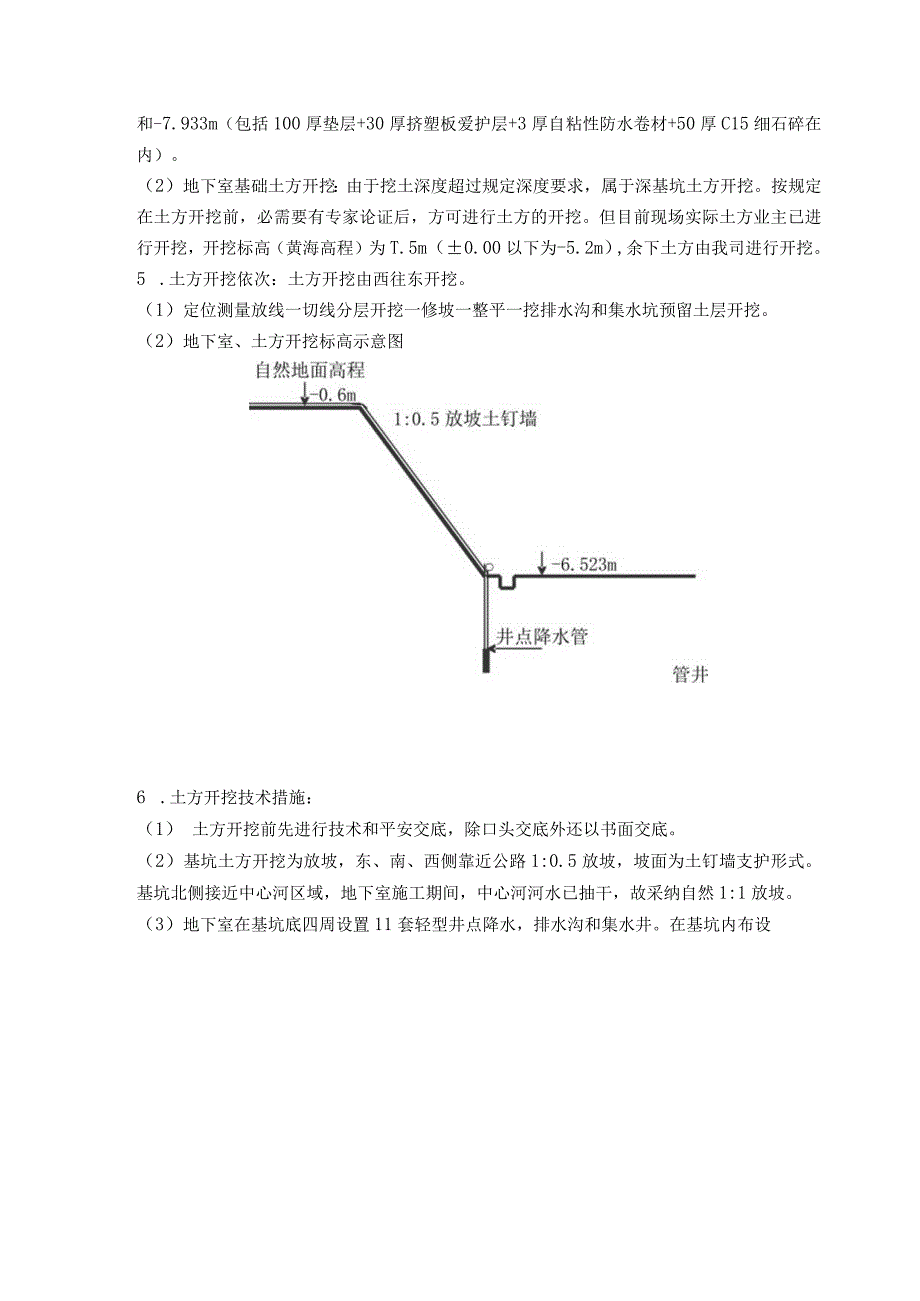

7、，必需要有专家论证后，方可进行土方的开挖。但目前现场实际土方业主已进行开挖，开挖标高（黄海高程）为T.5m（0.00以下为-5.2m）,余下土方由我司进行开挖。5 .土方开挖依次：土方开挖由西往东开挖。（1）定位测量放线一切线分层开挖一修坡一整平一挖排水沟和集水坑预留土层开挖。（2）地下室、土方开挖标高示意图6 .土方开挖技术措施：（1） 土方开挖前先进行技术和平安交底，除口头交底外还以书面交底。（2）基坑土方开挖为放坡，东、南、西侧靠近公路1:0.5放坡，坡面为土钉墙支护形式。基坑北侧接近中心河区域，地下室施工期间，中心河河水已抽干，故采纳自然1:1放坡。（3）地下室在基坑底四周设置11套轻
8、型井点降水，排水沟和集水井。在基坑内布设30口管井疏干坑内地下水。（4）地质报告中综合确定各土层的渗透系数下表:层号土名室内试验水平Kh(c11s)垂直Kv(cms)(1)-1素填土1.14IO51.08IO5(3)-1粘土2.4810*62.31IO6(3)-2粉质粘土夹粉土9.91IO59.51XIO-5(4)-1粉土3.95XlO-43.81W4(4)-2粉砂夹粉土2.53XlO32.39X10-3（5）土层厚度为（各土层剪切波速成果表）层号土名土层剪切波速估算值土层厚度d（m）J69J92(1)-1素填土1201.61.2(3)-1粘土1703.24.1(3)-2粉质粘土夹粉土1651
9、.20.8(4)-1粉土1803.42.7(4)-285国家高程基准24010.16.9(5)粉质粘土1800.54.3剪切波速估计值194ms188ms（6）基坑面在Im处设置截水沟，预防地面水流入基坑内。（7）基坑内土方应分层开挖，机械挖土应预留20Omm的土层用人工铲除，确保土层不骚动。（8）基坑土方在开挖过程中派专人负责解决施工中的有关问题，同时测量人员跟踪测量，确保基坑不超挖。（9）土方开挖期间，应留意挖土机械不得损坏支护结构等。（10）如有土方如超挖，用碎石或素佐填实。7. 土方开挖：基坑开挖采纳HAT200挖土机（lm3）,重型自卸汽车协作运土，堆放在业主指定场地上（苏胜路南、星
10、塘街东）。（1）在土方开挖前，先进行地下室的定位放线（定位线包括坡顶线、坡底线），和水准标高的测量工作。定位放线时应留意底板四周轴线外伸IlOOmm和MOOmmo（2） 土方开挖为放坡1:0.5放坡土钉墙开挖，放坡应考虑地下底板外侧800宽的施工操作面，沿基坑坡脚处设置400*400排水沟用砖砌和0600mm集水坑。（3） 土方开挖灰线及标高经监理验收无误后，方可进行土方开挖。（4） 方开挖按时间先后依次为：由西往东分层开挖，开挖时边坡预留20Onlm用人工清坡，随挖土修整边坡，并进行边坡土钉墙施工。（5）依据土钉墙设计分三层土钉施工，土方开挖也应分三次开挖。第一层土方开挖到第一排土钉下30O
11、min左右时，进行第一排土钉墙施工。当土钉达到肯定的强度后，即起先挖其次层土方和土钉墙的施工，第三层土方开挖到-6.523m,进行第三层土钉墙施工。（6）各单体桩承台基础和地梁的土方开挖，基本上用人工开挖，当土方开挖到板底标高后，将各桩承台基础和地梁再放线定位，这部分的土方尽量用人工开挖，以确保土方开挖质量。也可以用小挖机进行开挖，但开肯定要按开挖灰线进行开挖，在开挖过程中，应留意开挖宽度和开挖深度，不得超挖。（7）地下室的土方开挖：.土方在开挖过程中，应自上而下水平分段、分层进行，边挖边检查坑底宽度和坡度，不够时应刚好修整。土方开挖必需协作土钉墙施工进度，土方在装车过程中应留意土方堆放高度，
12、不得将土块露在车箱外，以防土方在运输过程中，散落在公路上，影响市容，如有这种状况，应刚好清理。.严格限制挖土标高，严禁超挖，有专人负责指挥土方的开挖。应在基底标高以上预留200Inin的土层，用人工挖掘修整，以防止机械挖土时破坏基底土层，影向土质。.下雨挖土时基坑应分段开挖，挖好一段浇筑一段垫层，同时常常检查边坡状况，以防止坑边受水后造成塌方。 .对于超挖部位不得用松土填实，应用碎石或素碎回填实。 .破桩随土方进度同时进行，凿下来的碎块随土方一起运走。割桩前，现场施工人员必需向凿桩人员进行技术交底。要限制割桩标高，垫层以上必需保持IoOmin高的桩身，确保桩嵌入筏板和承台内（IO0）。 .割桩
13、和铲土人员，不得在挖土机械臂下作业，必需保持肯定的平安距离，以防事故的发生。 .挖土时应留意挖土机不得碰撞桩头，以免影向桩身质量。 .土方开挖后，在基坑底面四周设置400*4Oom的排水沟和0600*60Omm集水坑，四角必设，中间沿坡脚设置的集水井视其状况而定，一般为15m左右设置一个。 .土方开挖每次沿基坑边挖深和挖宽，确保施工第一层土钉墙并挂网，喷射碎；依次开挖其次、第三次层，挖深至设计标高深度，即基坑底面-6.523m。（8）基坑边坡爱护： .在基坑锚喷支护上口5m处，严禁堆压重物。 .在地面离坑边Iin左右设截水沟，防止下雨时地面水从坡面流入坑底，破坏坡面,造成塌方事故，影响施工。
14、.基坑坡面在挖土过程中应随挖随修坡。 .在距基坑边80Omm处，四周用小48钢管设置两道护身栏杆，立杆间距为4m,高出地面为1.5m,坦深50Omnl以上。用黄和黑油漆刷成黄黑相间的花杆。 .施工人员严禁翻越护身栏杆，基坑施工期间应设警示牌，夜间加设红色灯标记。 .出入地下基坑设斜梯四个，两边设平安扶手，便以施工人员上下。(9)土方开挖中的质量限制： .在挖土过程中要定期检查挖土边线、水准标高点和限制桩线的位置是否符合设计要求； .土方开挖的质量标准:-50mm；+200mm -50mm；20mm；a.标高允许偏差b.长度和宽度允许偏差c.边坡应符合设计要求d.表面平整度允许偏差e.基底土质应
15、符合设计要求。6.基坑开挖验槽：地下室土方开挖完毕，应有施工单位、设计单位、监理单位、勘察单位等有关人员到现场进行共同检查、鉴定验槽，检查地基土和地质勘察报告、设计图纸要求是否相符，并检查土质是否有无破坏原状土等现象。二.土方回填：1 .当地下室施工完毕，外墙模板拆除，在外墙面防水工程施工完毕后，应刚好办理隐藏工程验收手续，阅历收符合要求后，方可进行土方的回填。地下防水施工完毕后不得长时间的暴露，要抓紧对基坑土方的回填工作，以便上部结构的施工。2 .土方回土前将后浇带外墙用砖砌240墙封堵，内外粉防水砂浆。后浇带爱护图示卜800.沙/力NJcN忡Ik碎外墙240砖墙内外粉防水砂浆H200013 .施工工艺：基底清理一分层铺土一分层压实一检验密实度一修整找平验收。4 .土方回填：(1)填土前要清除基底垃圾等杂物，抽除基坑内的积水等。(2)土方回填，必需待结构验收合格后进行，地下室外墙表面采纳20厚1：3
