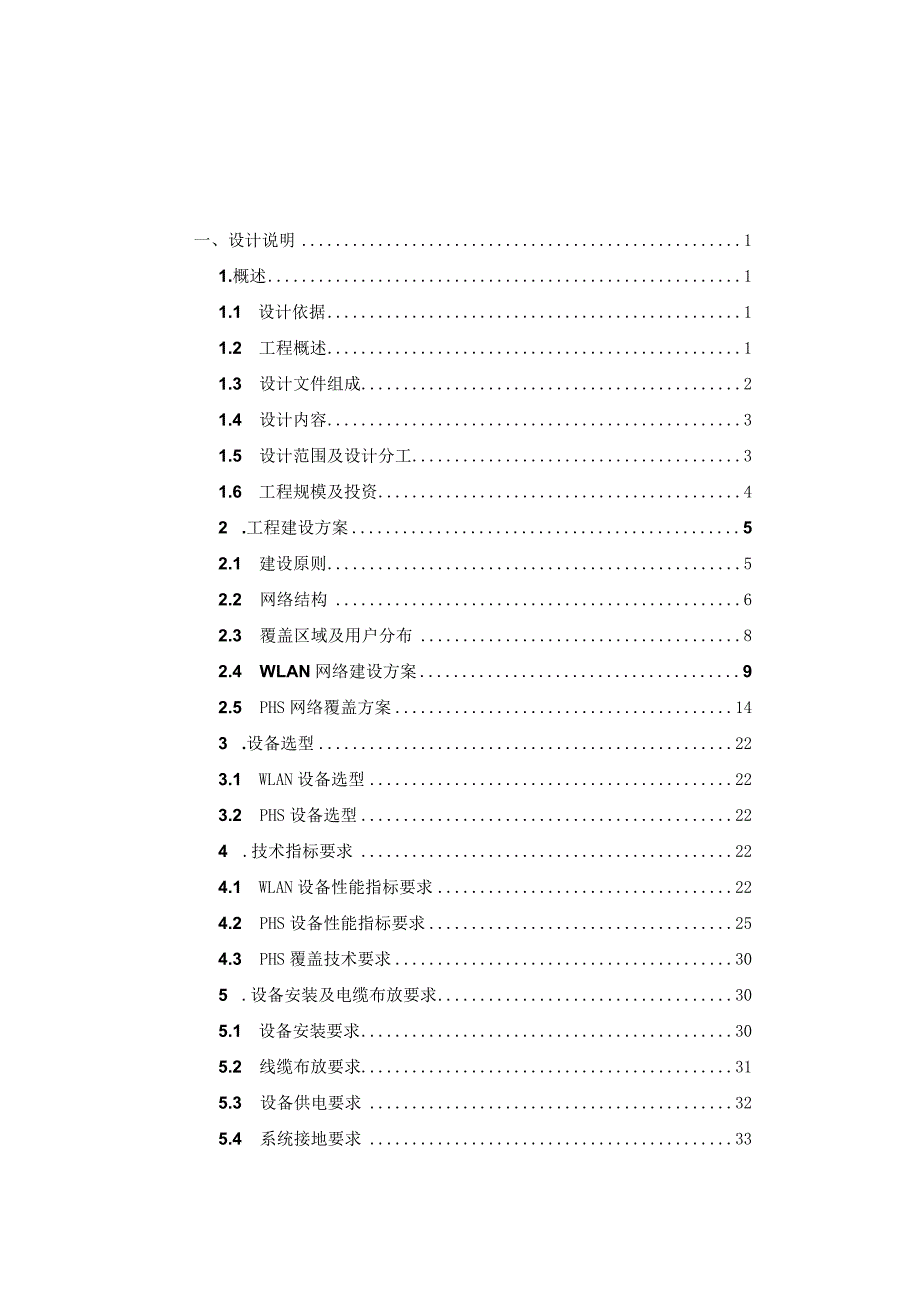

1、一、设计说明11.概述11.1 设计依据11.2 工程概述11.3 设计文件组成21.4 设计内容31.5 设计范围及设计分工31.6 工程规模及投资42 .工程建设方案52.1 建设原则52.2 网络结构62.3 覆盖区域及用户分布82.4 WLAN网络建设方案92.5 PHS网络覆盖方案143 .设备选型223.1 WLAN设备选型223.2 PHS设备选型224 .技术指标要求224.1 WLAN设备性能指标要求224.2 PHS设备性能指标要求254.3 PHS覆盖技术要求305 .设备安装及电缆布放要求305.1 设备安装要求305.2 线缆布放要求315.3 设备供电要求325.4

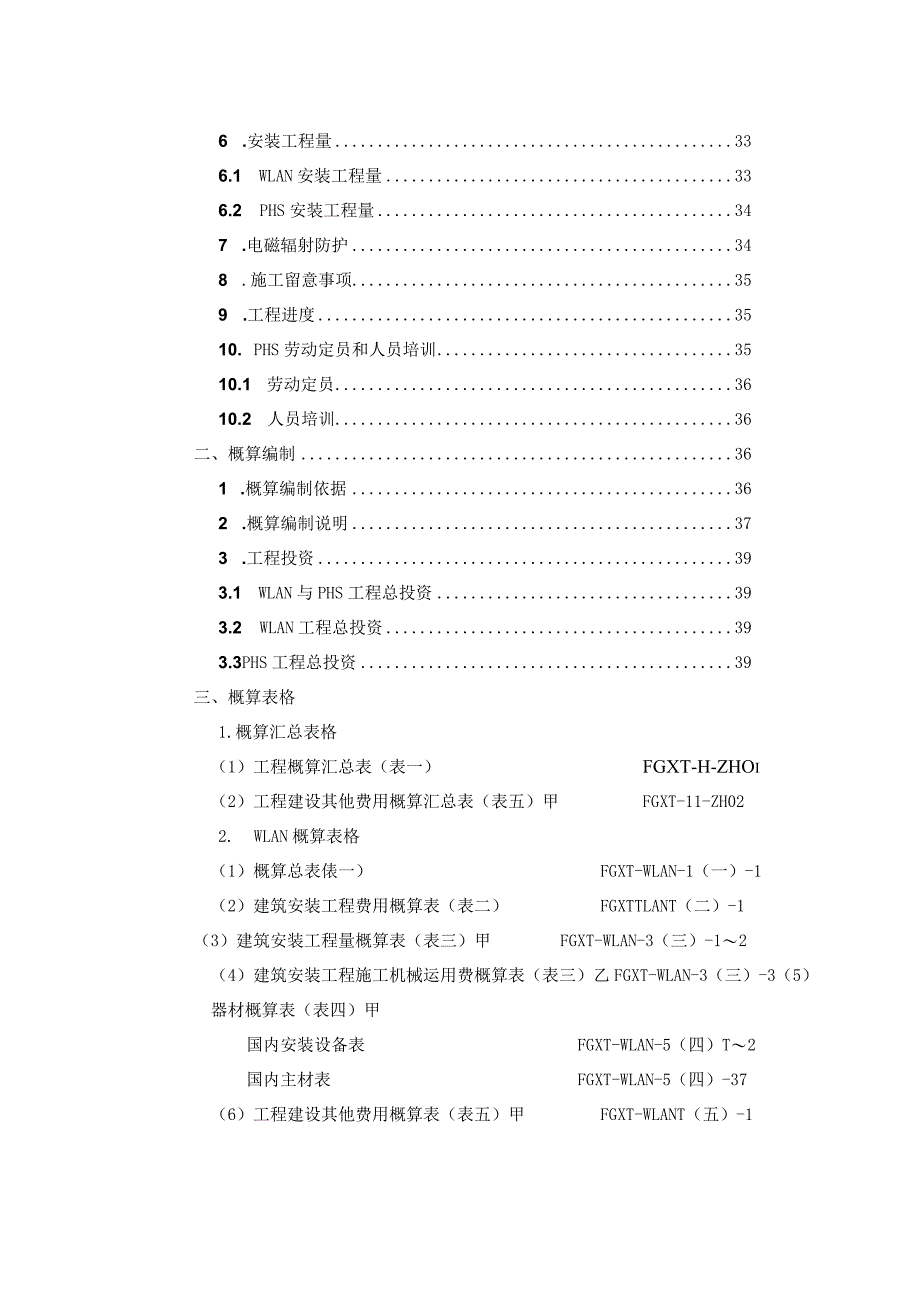

2、 系统接地要求336 .安装工程量336.1 WLAN安装工程量336.2 PHS安装工程量347 .电磁辐射防护348 .施工留意事项359 .工程进度3510. PHS劳动定员和人员培训3510.1 劳动定员3610.2 人员培训36二、概算编制361 .概算编制依据362 .概算编制说明373 .工程投资393.1 WLAN与PHS工程总投资393.2 WLAN工程总投资393.3PHS工程总投资39三、概算表格1.概算汇总表格（1）工程概算汇总表（表一）FGXT-H-ZHOi（2）工程建设其他费用概算汇总表（表五）甲FGXT-11-ZH022. WLAN概算表格（1）概算总表俵一）FG

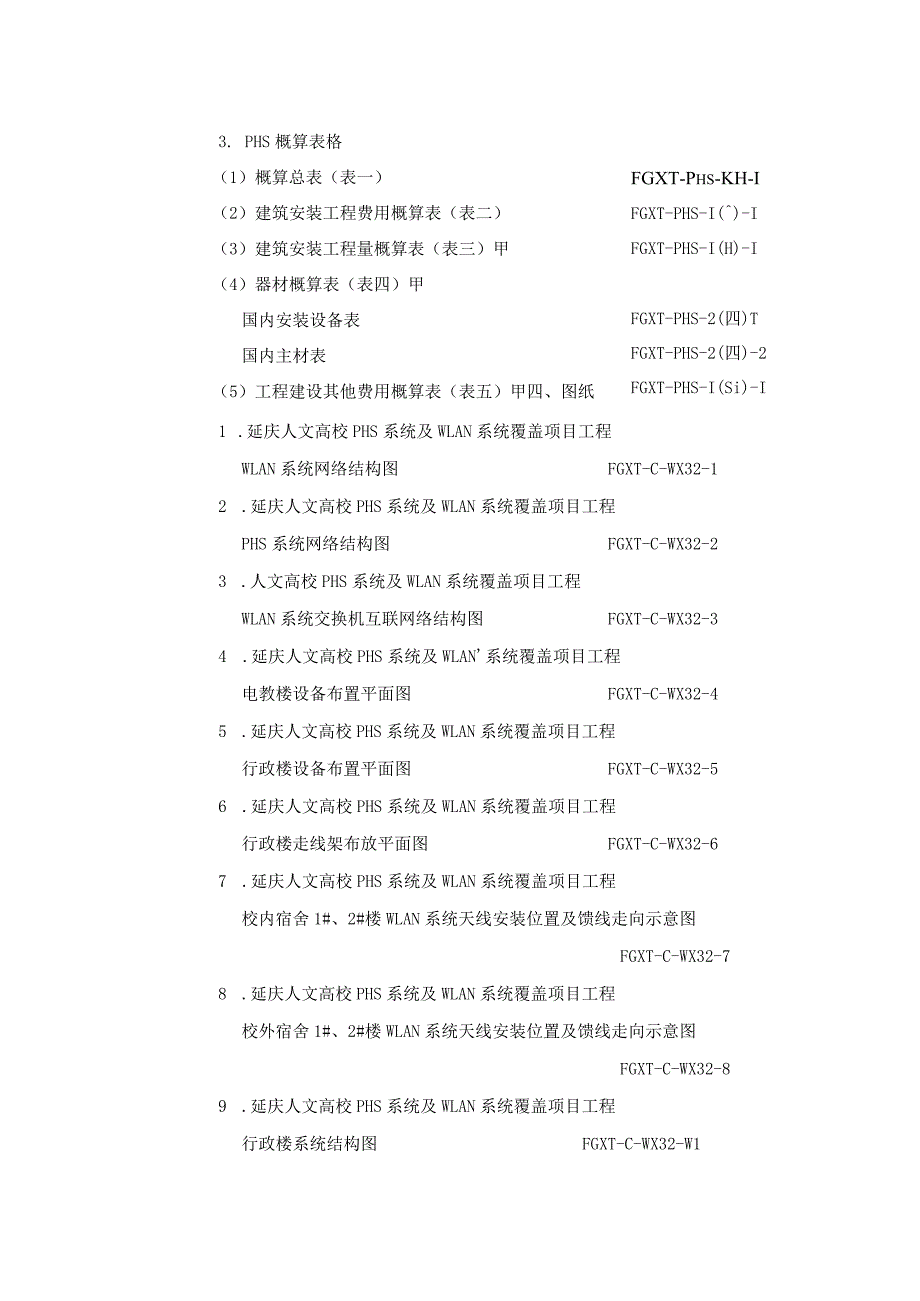

3、XT-WLAN-1（一）-1（2）建筑安装工程费用概算表（表二）FGXTTLANT（二）-1（3）建筑安装工程量概算表（表三）甲FGXT-WLAN-3（三）-12（4）建筑安装工程施工机械运用费概算表（表三）乙FGXT-WLAN-3（三）-3（5）器材概算表（表四）甲国内安装设备表FGXT-WLAN-5（四）T2国内主材表FGXT-WLAN-5（四）-37（6）工程建设其他费用概算表（表五）甲FGXT-WLANT（五）-13. PHS概算表格FGXT-Phs-KH-I FGXT-PHS-I()-I FGXT-PHS-I(H)-IFGXT-PHS-2(四)T FGXT-PHS-2(四)-2 FG
4、XT-PHS-I(Si)-I（1）概算总表（表一）（2）建筑安装工程费用概算表（表二）（3）建筑安装工程量概算表（表三）甲（4）器材概算表（表四）甲国内安装设备表国内主材表（5）工程建设其他费用概算表（表五）甲四、图纸1 .延庆人文高校PHS系统及WLAN系统覆盖项目工程WLAN系统网络结构图FGXT-C-WX32-12 .延庆人文高校PHS系统及WLAN系统覆盖项目工程PHS系统网络结构图FGXT-C-WX32-23 .人文高校PHS系统及WLAN系统覆盖项目工程WLAN系统交换机互联网络结构图FGXT-C-WX32-34 .延庆人文高校PHS系统及WLAN系统覆盖项目工程电教楼设备布置平面
5、图FGXT-C-WX32-45 .延庆人文高校PHS系统及WLAN系统覆盖项目工程行政楼设备布置平面图FGXT-C-WX32-56 .延庆人文高校PHS系统及WLAN系统覆盖项目工程行政楼走线架布放平面图FGXT-C-WX32-67 .延庆人文高校PHS系统及WLAN系统覆盖项目工程校内宿舍1#、2#楼WLAN系统天线安装位置及馈线走向示意图FGXT-C-WX32-78 .延庆人文高校PHS系统及WLAN系统覆盖项目工程校外宿舍1#、2#楼WLAN系统天线安装位置及馈线走向示意图FGXT-C-WX32-89 .延庆人文高校PHS系统及WLAN系统覆盖项目工程行政楼系统结构图FGXT-C-WX3
6、2-W110 .延庆人文高校PHS系统及WLAN系统覆盖项目工程电教楼系统结构图FGXT-C-WX32-12-1311 .延庆人文高校PHS系统及WLAN系统覆盖项目工程学生食堂系统结构图FGXT-C-WX32-1412 .延庆人文高校PHS系统及WLAN系统覆盖项目工程2#教学楼系统结构图FGXT-C-WX32-15-1613 .延庆人文高校PHS系统及WLAN系统覆盖项目工程行政楼天线位置及馈线走向示意图FGXT-C-WX32-17-2014 .延庆人文高校PHS系统及WLAN系统覆盖项目工程电教楼天线位置及馈线走向示意图FGXT-C-WX32-2W415 .延庆人文高校PHS系统及WLA
7、N系统覆盖项目工程学生食堂天线位置及馈线走向示意图FGXT-C-WX32-25716 .延庆人文高校PHS系统及WLAN系统覆盖项目工程2#教学楼天线位置及馈线走向示意图FGXT-C-WX32-28H2设计说明1 .Mii本设计为2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程初步设计。1.1 设计依据(1)中国网通(集团)有限公司北京市分公司部门文件计财20235777号关于下达2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程安排任务书的通知；(2)中国网通(集团)有限公司北京市分公司部门文件工建20232693号关于托付编制2023年北京网通延庆人文高校
8、PHS系统及WLAN系统覆盖项目工程初步设计和施工图设计的函；(3)国家通信行业标准，YD5039-97通信工程建设环境爱护技术规定；(4)国家通信行业标准，YD5068-2024移动通信基站防雷与接地设计规范；(5)建设部国标GB/T503U-2000建筑与建筑群综合布线系统工程设计规范;(6)建设部国标GB/T50312-2000建筑与建筑群综合布线系统工程验收规范;(7)中国网通(集团)有限公司北京市分公司与设备厂家签订的框架协议；(8)工程勘察和收集的设计基础资料。1.2 工程概述北京人文高校延庆校区提出构建WLAN无线校内网解决方案，从而实现全校范围内可以通过无线的方式进行上网和办公
9、。现在，北京网通正在整合中国网通在北京地区的WLAN网络资源和业务实力,力求为客户供应多种形式的、便捷的WLAN服务，并开发新的业务增长点。同时也在拓展WLAN网络的覆盖热点，将其与北京网通现有的PHS室内覆盖系统相融合，为将来开展3G业务及2023年北京奥运会作打算。北京人文高校延庆校区位于北京市延庆阳关大道，校内占地近1500余亩，现有建筑面积20余万平方米。康庄历史悠久，气候宜人。夏季平均气温比北京城区略低3.5度，是消夏避暑的最佳选择。康熙草原、野鸭湖是有水、有草、有鱼、有鸟、有蒙古包的草原消夏避暑胜地。延庆校区交通便利，八达岭高速马路在此经过，到北京仅需45分钟。延庆校区现有现代化教
10、学生活设施、欧美式风格的教学楼，风格独特，设施齐备，数字化的多媒体教室、计算机试验中心、语音室、图书馆等充分满意教学须要。公寓式学生宿舍、平安、干净、整齐，食堂、超市、医务室、运动场、综合服务楼等生活设施齐全。生态型校内、园林式校内、建筑布局合理、环境美丽、三季有花、四季常青。本工程依据建设单位的要求和对用户需求分析，一期工程安排覆盖两幢校内宿舍楼、两幢校外宿舍楼、一幢电教楼、一幢行政楼、一幢教学楼及一幢学生食堂。依据校区的建筑特点及各楼宇的不同条件，本方案安排分别采纳室外型AP及室内型AP的方式进行网络覆盖,其中室外型AP协作室外天线进行WLAN信号覆盖;室内型AP协作室内分布系统进行WLA
11、N信号覆盖。本次建设的小灵通在设计时依据与WLAN室内分布系统合路方式进行设计。1.3 设计文件组成本工程初步设计文件共包括二本分册和一本综合册，文件组成见表1-1：表IT设计文件分册表编册设计文件名称设计文件编号综合册2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程综合册BGY20232755C-Z第一册2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程BGY20232755C-1其次册2023年北京网通延庆人文高校WLAN系统光缆工程BGY20232755C-2本设计文件为第一册2023年北京网通延庆人文高校PHS系统及WLAN系统覆盖项目工程。1.4 设
12、计内容本册设计内容包括：(I)WLAN覆盖系统中以太网交换机、无线接入点、无源器件等设备的安装、电缆布放、系统调测等以及工程概算；(2)室内覆盖系统功放设备、室内天线、无源器件等设备的安装、电缆布放、系统调测等以及工程概算。1.5 设计范围及设计分工1.5.1 WLAN设计范围及设计分工本设计负责AP与PHS室内覆盖系统的合路方案设计，负责AP设备与以太网交换机的上联方案设计，新增ODF板由光缆专业负责，本设计仅负责交换机至ODF板间的光跳线的布放设计以及传输链路调通。设备厂商负责供应WLAN覆盖系统设备及相关安装材料、系统调测等。由施工单位负责工程的施工安装。1.5.2 PHS设计范围及设计
13、分工本设计负责室内覆盖系统从基站射频输出端口起先的全部分布系统的设备、天线和器件的安装设计。设备厂商负责供应室内覆盖系统设备及相关安装材料、系统调测等。本项目不包含基站设备的安装工程设计。1.6 工程规模及投资1.6.1 工程总规模及总投资本工程新增以太网交换机14台，汇聚交换机1台，无线接入点AP共计47台,室外天线共26副，室内分布系统4套，PHS干放共8台，安装室内天线218副。本工程总投资为143.20万元，详见工程概算汇总表。1.6.2 WLAN工程规模及投资本工程新增以太网交换机14台，汇聚交换机1台，无线接入点AP共计47台,室外天线共26副。具体的工程建设规模如表1-2所示：表
