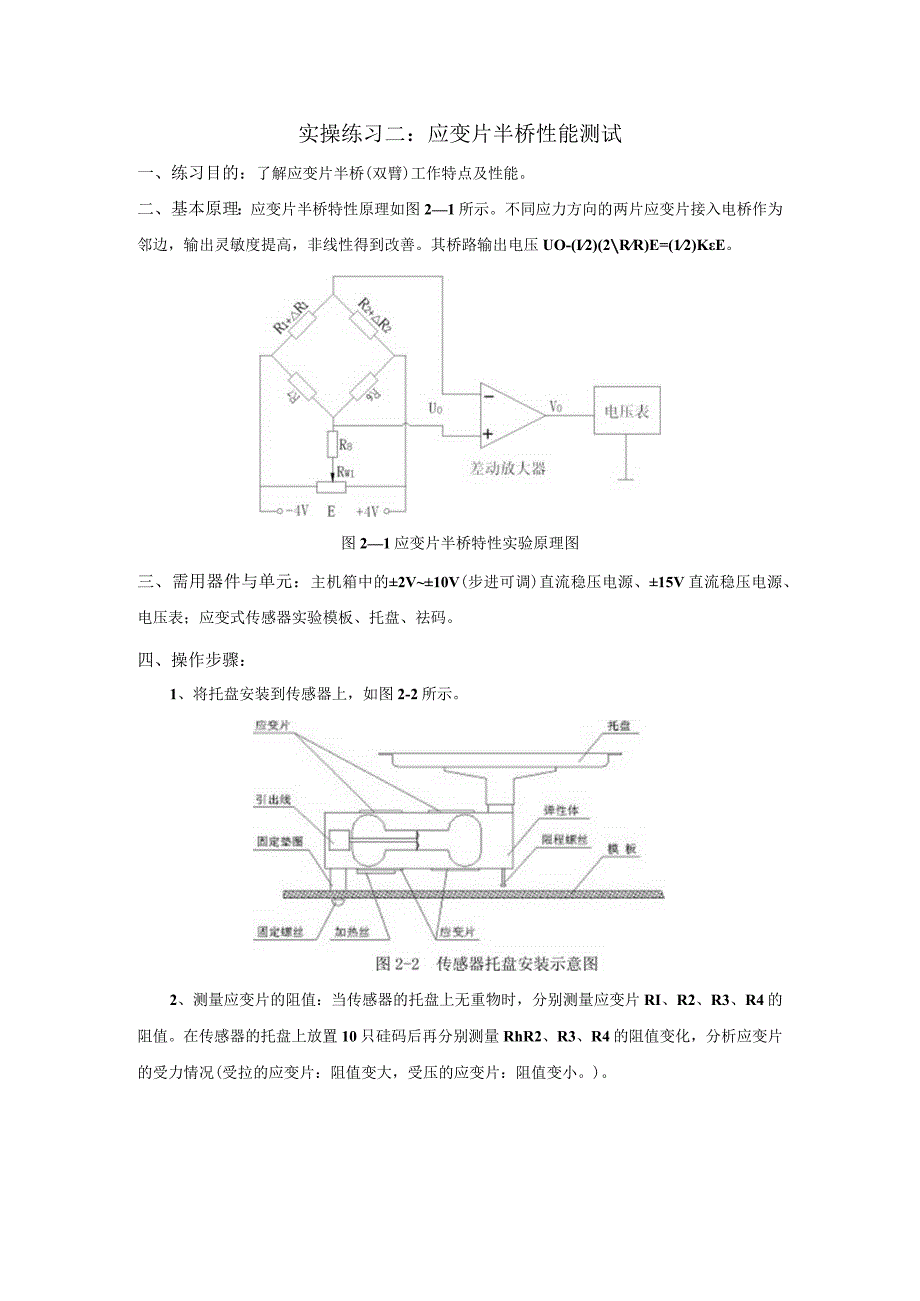

1、实操练习二：应变片半桥性能测试一、练习目的：了解应变片半桥(双臂)工作特点及性能。二、基本原理：应变片半桥特性原理如图21所示。不同应力方向的两片应变片接入电桥作为邻边，输出灵敏度提高，非线性得到改善。其桥路输出电压UO-(I2)(2RR)E=(12)KE。图21应变片半桥特性实验原理图三、需用器件与单元：主机箱中的2V10V(步进可调)直流稳压电源、15V直流稳压电源、电压表；应变式传感器实验模板、托盘、祛码。四、操作步骤：1、将托盘安装到传感器上，如图2-2所示。2、测量应变片的阻值：当传感器的托盘上无重物时，分别测量应变片RI、R2、R3、R4的阻值。在传感器的托盘上放置10只硅码后再分

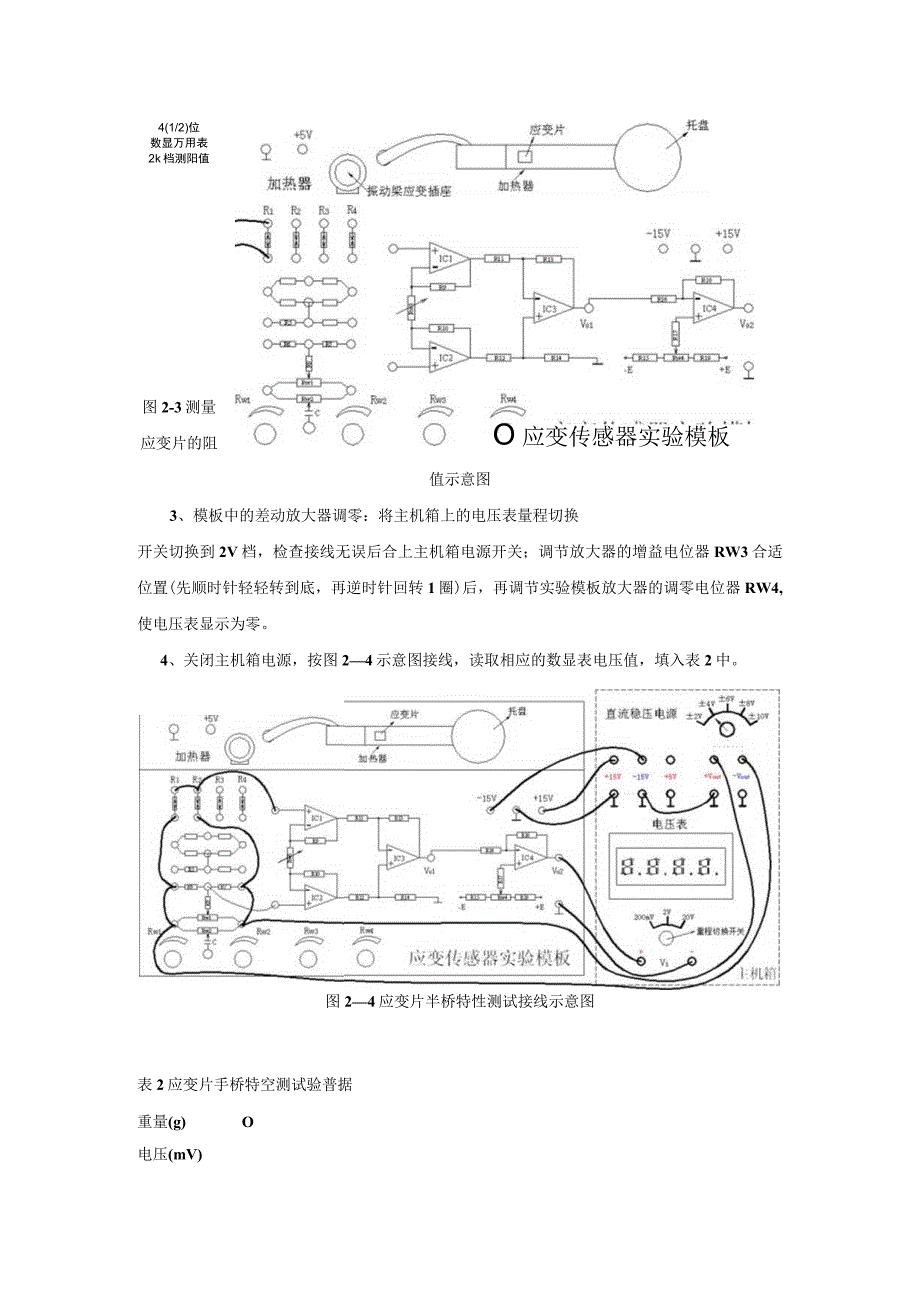

2、别测量RhR2、R3、R4的阻值变化，分析应变片的受力情况(受拉的应变片：阻值变大，受压的应变片：阻值变小。)。4(1/2)位数显万用表2k档测阳值O应变传感器实验模板图2-3测量应变片的阻值示意图3、模板中的差动放大器调零：将主机箱上的电压表量程切换开关切换到2V档，检查接线无误后合上主机箱电源开关；调节放大器的增益电位器RW3合适位置(先顺时针轻轻转到底，再逆时针回转1圈)后，再调节实验模板放大器的调零电位器RW4,使电压表显示为零。4、关闭主机箱电源，按图24示意图接线，读取相应的数显表电压值，填入表2中。图24应变片半桥特性测试接线示意图表2应变片手桥特空测试验普据重量(g)O电压(mV)5、根据表2实验数据作出特性曲线，计算灵敏度S=AV/AW,非线性误差6。操作完毕，关闭电源。五、思考题：半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1）对边（2）邻边。
