《传感器应用技术实操练习三：应变全桥性能测试.docx》由会员分享，可在线阅读，更多相关《传感器应用技术实操练习三：应变全桥性能测试.docx（3页珍藏版）》请在第壹文秘上搜索。

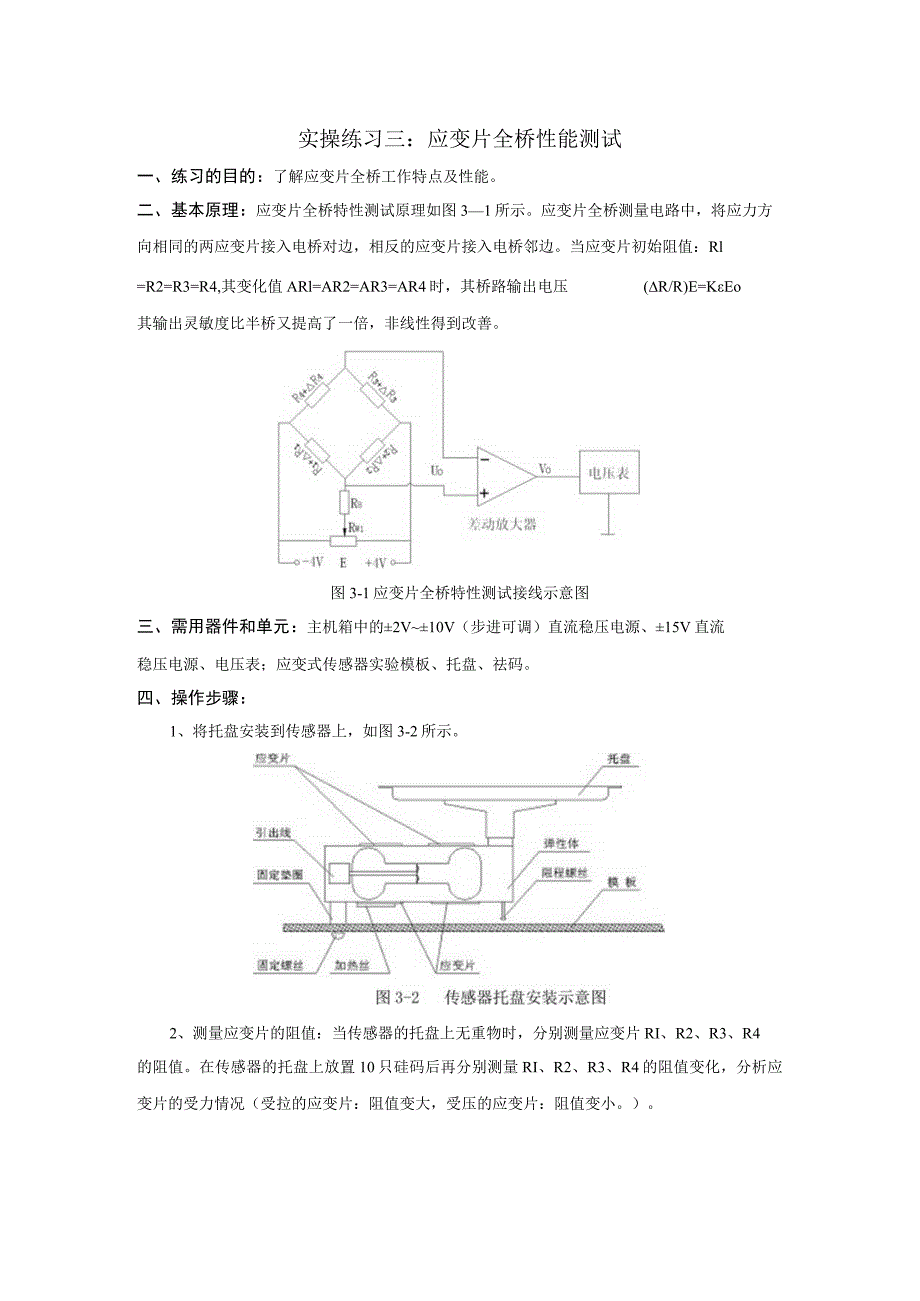

1、实操练习三：应变片全桥性能测试一、练习的目的：了解应变片全桥工作特点及性能。二、基本原理：应变片全桥特性测试原理如图31所示。应变片全桥测量电路中，将应力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。当应变片初始阻值：Rl=R2=R3=R4,其变化值ARl=AR2=AR3=AR4时，其桥路输出电压(R/R)E=KEo其输出灵敏度比半桥又提高了一倍，非线性得到改善。图3-1应变片全桥特性测试接线示意图三、需用器件和单元：主机箱中的2V10V（步进可调）直流稳压电源、15V直流稳压电源、电压表；应变式传感器实验模板、托盘、祛码。四、操作步骤：1、将托盘安装到传感器上，如图3-2所示。2

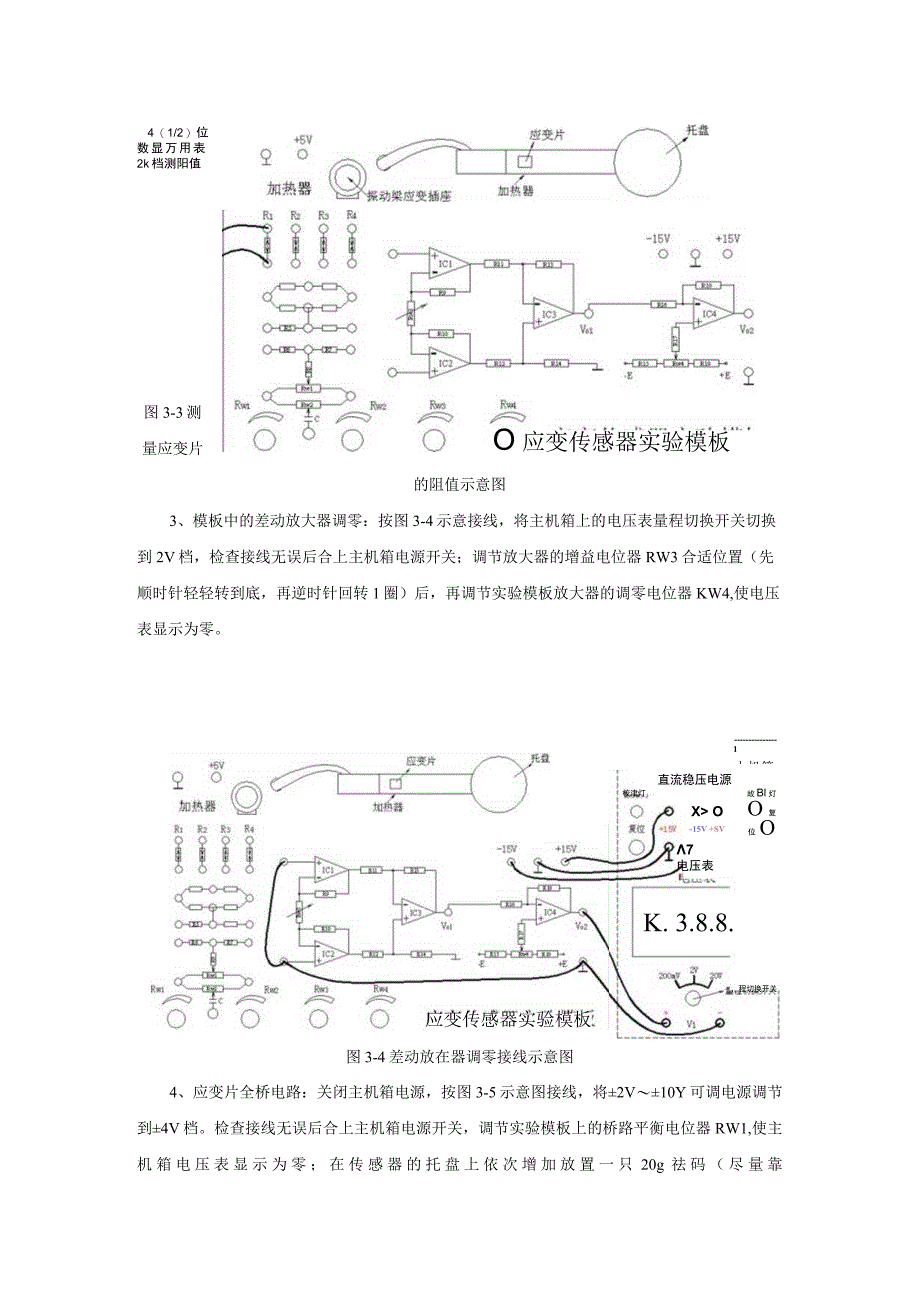

2、、测量应变片的阻值：当传感器的托盘上无重物时，分别测量应变片RI、R2、R3、R4的阻值。在传感器的托盘上放置10只硅码后再分别测量RI、R2、R3、R4的阻值变化，分析应变片的受力情况（受拉的应变片：阻值变大，受压的应变片：阻值变小。）。4（1/2）位数显万用表2k档测阳值O应变传感器实验模板图3-3测量应变片的阻值示意图应变传感器实验模板图3-4差动放在器调零接线示意图1卜机箱;直流稳压电源校津灯，程切换开关故Bl灯 O 复位 OX O-15V +SV7电压表K. 3.8.8.3、模板中的差动放大器调零：按图3-4示意接线，将主机箱上的电压表量程切换开关切换到2V档，检查接线无误后合上主机

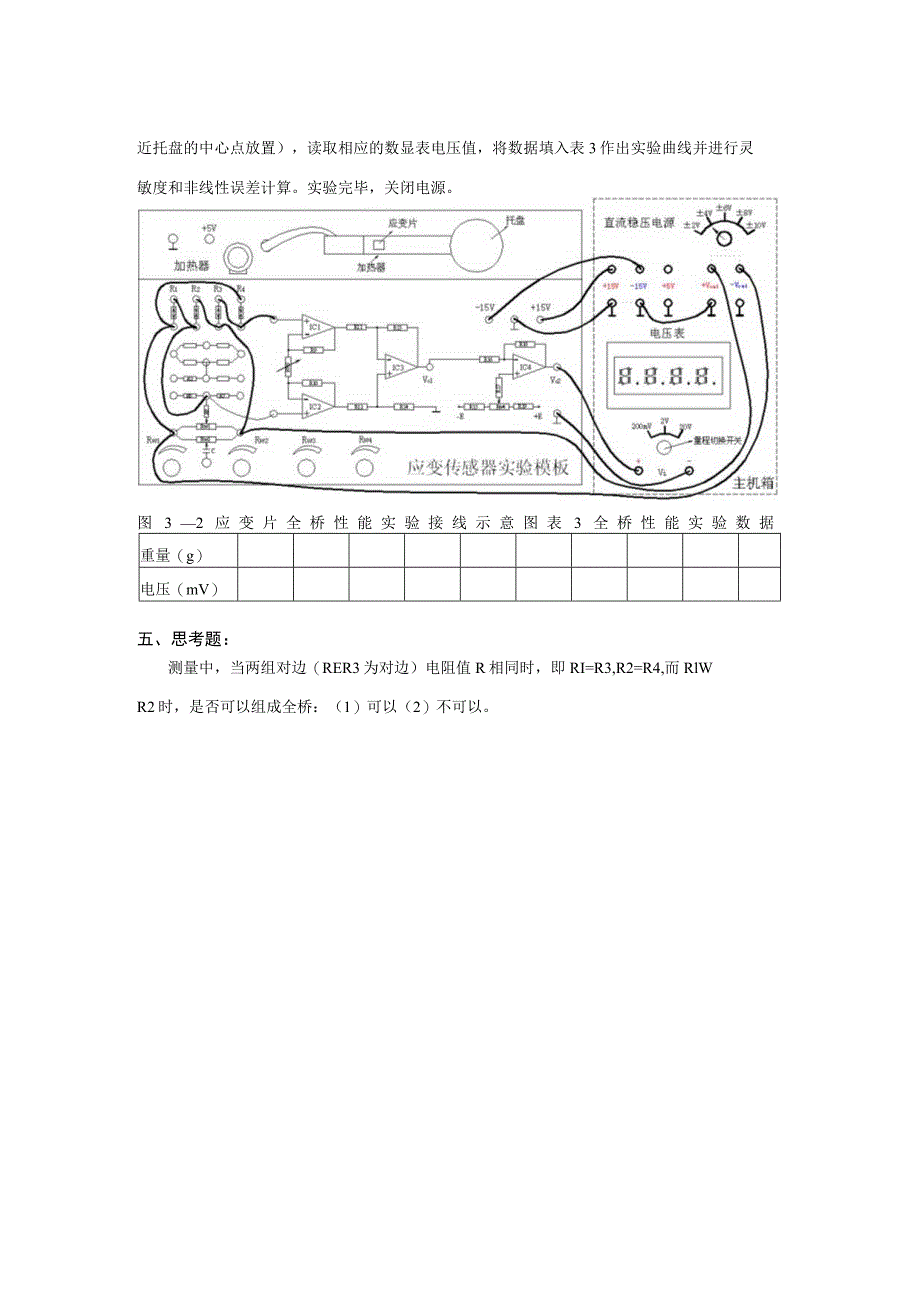

3、箱电源开关；调节放大器的增益电位器RW3合适位置（先顺时针轻轻转到底，再逆时针回转1圈）后，再调节实验模板放大器的调零电位器KW4,使电压表显示为零。4、应变片全桥电路：关闭主机箱电源，按图3-5示意图接线，将2V10Y可调电源调节到4V档。检查接线无误后合上主机箱电源开关，调节实验模板上的桥路平衡电位器RW1,使主机箱电压表显示为零；在传感器的托盘上依次增加放置一只20g祛码（尽量靠近托盘的中心点放置），读取相应的数显表电压值，将数据填入表3作出实验曲线并进行灵敏度和非线性误差计算。实验完毕，关闭电源。图32应变片全桥性能实验接线示意图表3全桥性能实验数据重量（g）电压（mV）五、思考题：测量中，当两组对边（RER3为对边）电阻值R相同时，即RI=R3,R2=R4,而RlWR2时，是否可以组成全桥：（1）可以（2）不可以。
