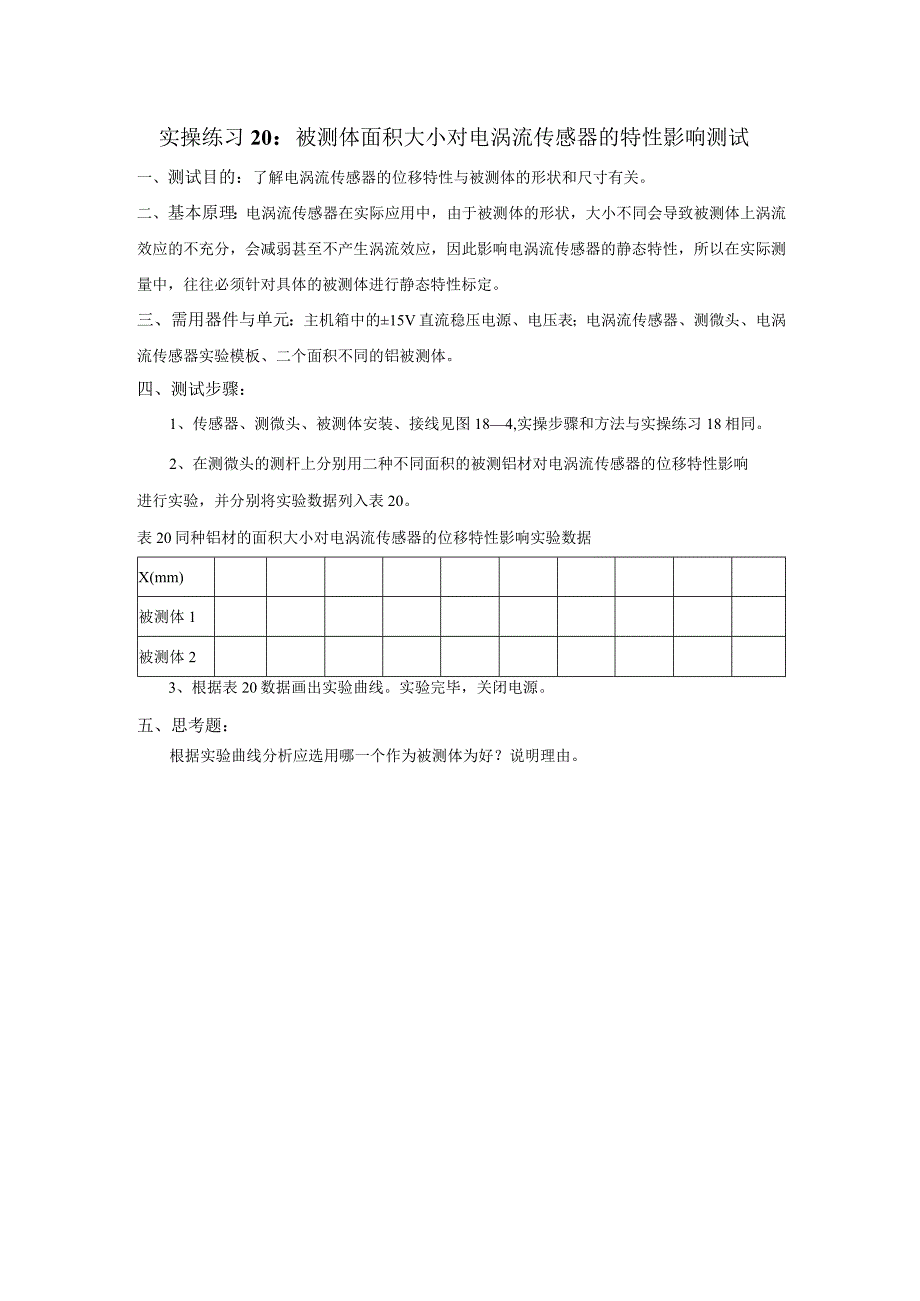

实操练习20：被测体面积大小对电涡流传感器的特性影响测试一、测试目的：了解电涡流传感器的位移特性与被测体的形状和尺寸有关。二、基本原理：电涡流传感器在实际应用中，由于被测体的形状，大小不同会导致被测体上涡流效应的不充分，会减弱甚至不产生涡流效应，因此影响电涡流传感器的静态特性，所以在实际测量中，往往必须针对具体的被测体进行静态特性标定。三、需用器件与单元：主机箱中的15V直流稳压电源、电压表；电涡流传感器、测微头、电涡流传感器实验模板、二个面积不同的铝被测体。四、测试步骤：1、传感器、测微头、被测体安装、接线见图184,实操步骤和方法与实操练习18相同。2、在测微头的测杆上分别用二种不同面积的被测铝材对电涡流传感器的位移特性影响进行实验，并分别将实验数据列入表20。表20同种铝材的面积大小对电涡流传感器的位移特性影响实验数据X(mm)被测体1被测体23、根据表20数据画出实验曲线。实验完毕，关闭电源。五、思考题：根据实验曲线分析应选用哪一个作为被测体为好？说明理由。
