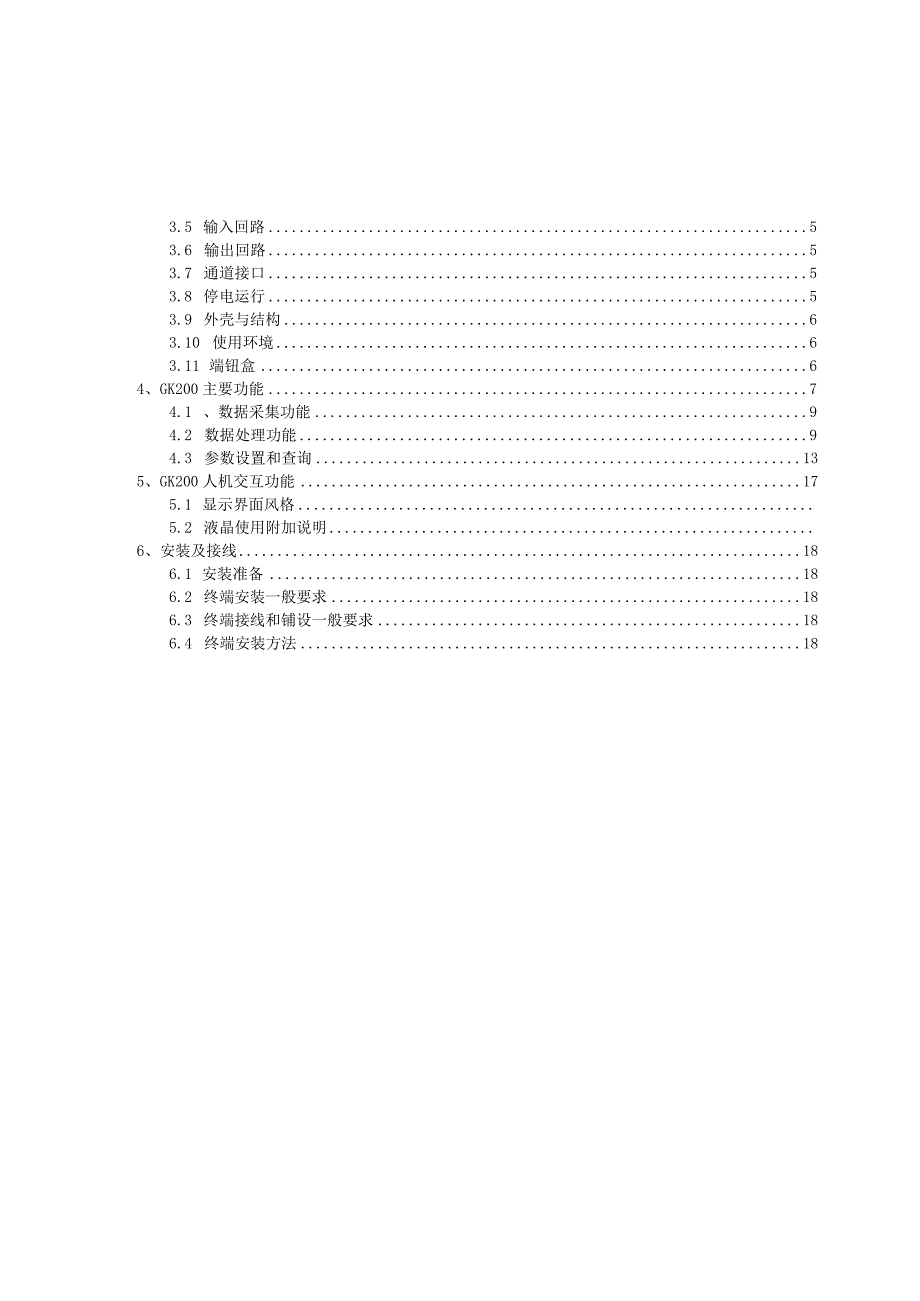

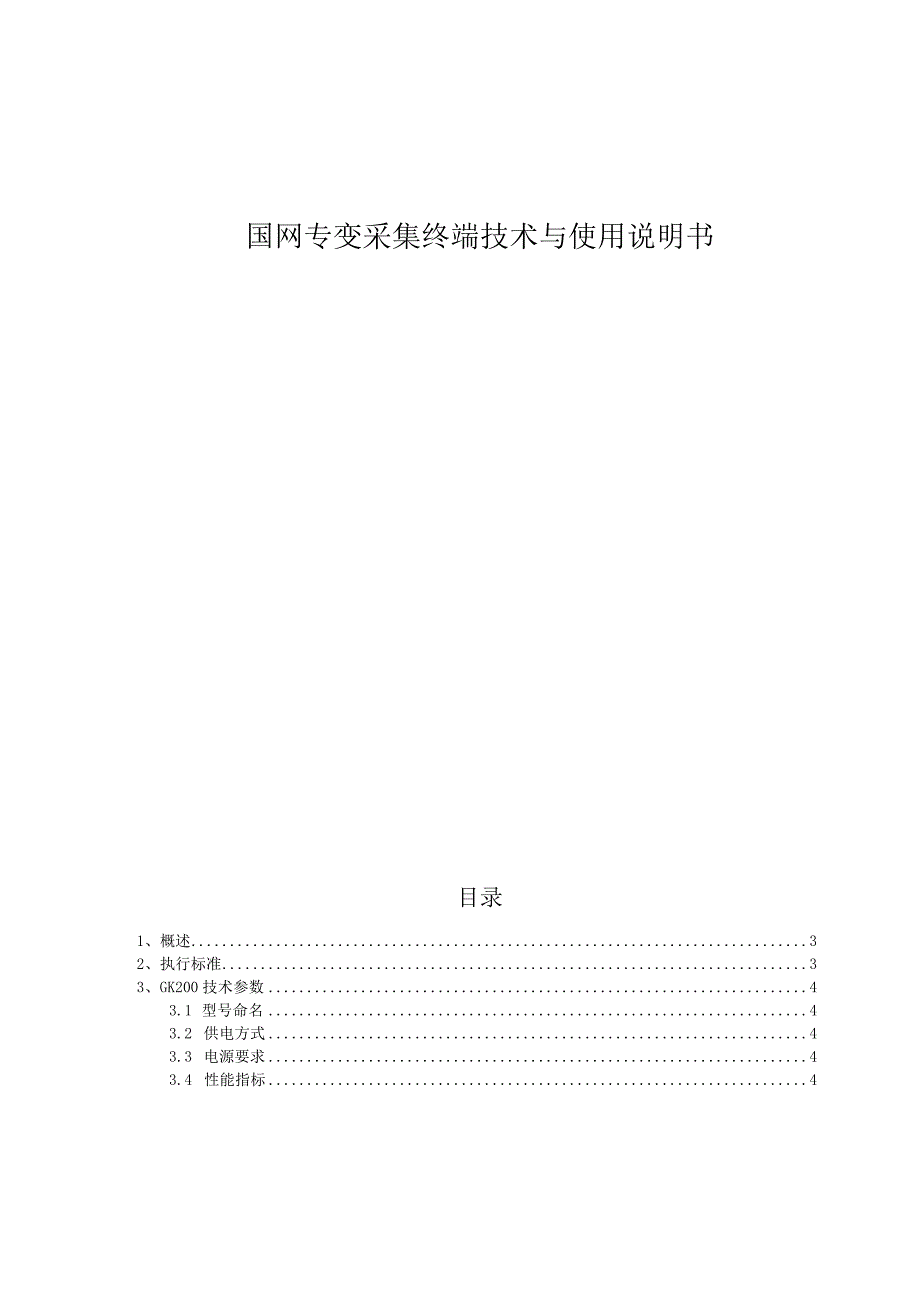

1、国网专变采集终端技术与使用说明书目录1、概述32、执行标准33、GK200技术参数43.1 型号命名43.2 供电方式43.3 电源要求43.4 性能指标43.5 输入回路53.6 输出回路53.7 通道接口53.8 停电运行53.9 外壳与结构63.10 使用环境63.11 端钮盒64、GK200主要功能74.1 、数据采集功能94.2 数据处理功能94.3 参数设置和查询135、GK200人机交互功能175.1 显示界面风格5.2 液晶使用附加说明6、安装及接线186.1 安装准备186.2 终端安装一般要求186.3 终端接线和铺设一般要求186.4 终端安装方法181、概述GK200专

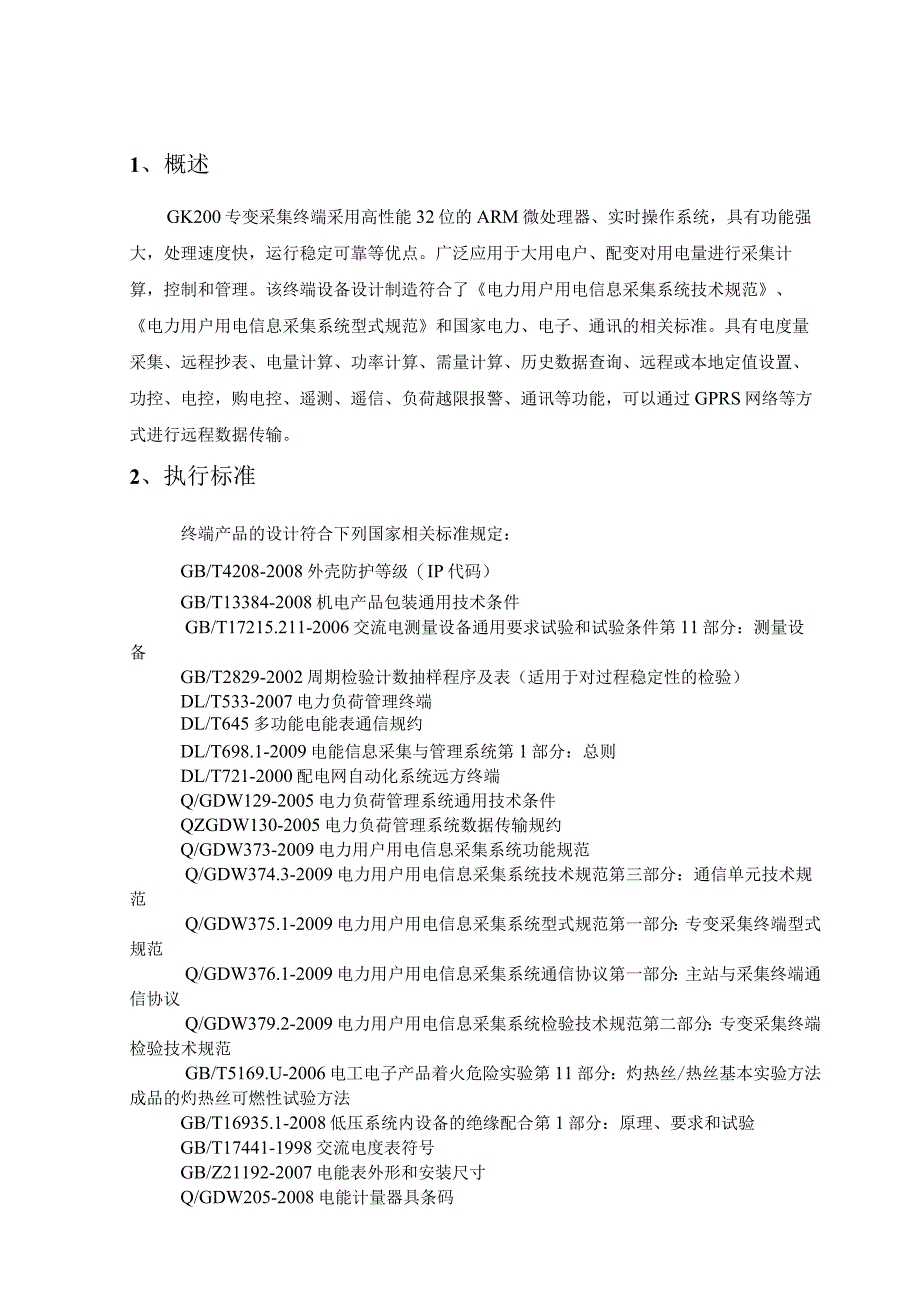

2、变采集终端采用高性能32位的ARM微处理器、实时操作系统，具有功能强大，处理速度快，运行稳定可靠等优点。广泛应用于大用电户、配变对用电量进行采集计算，控制和管理。该终端设备设计制造符合了电力用户用电信息采集系统技术规范、电力用户用电信息采集系统型式规范和国家电力、电子、通讯的相关标准。具有电度量采集、远程抄表、电量计算、功率计算、需量计算、历史数据查询、远程或本地定值设置、功控、电控，购电控、遥测、遥信、负荷越限报警、通讯等功能，可以通过GPRS网络等方式进行远程数据传输。2、执行标准终端产品的设计符合下列国家相关标准规定：GB/T4208-2008外壳防护等级（IP代码）GB/T13384-
3、2008机电产品包装通用技术条件GB/T17215.211-2006交流电测量设备通用要求试验和试验条件第11部分：测量设备GB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）DL/T533-2007电力负荷管理终端DL/T645多功能电能表通信规约DL/T698.1-2009电能信息采集与管理系统第1部分：总则DL/T721-2000配电网自动化系统远方终端Q/GDW129-2005电力负荷管理系统通用技术条件QZGDW130-2005电力负荷管理系统数据传输规约Q/GDW373-2009电力用户用电信息采集系统功能规范Q/GDW374.3-2009电力用户用电信息
4、采集系统技术规范第三部分：通信单元技术规范Q/GDW375.1-2009电力用户用电信息采集系统型式规范第一部分：专变采集终端型式规范Q/GDW376.1-2009电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议Q/GDW379.2-2009电力用户用电信息采集系统检验技术规范第二部分：专变采集终端检验技术规范GB/T5169.U-2006电工电子产品着火危险实验第11部分：灼热丝/热丝基本实验方法成品的灼热丝可燃性试验方法GB/T16935.1-2008低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T17441-1998交流电度表符号GB/Z21192-2007电能
5、表外形和安装尺寸Q/GDW205-2008电能计量器具条码JB/T6214-1992仪器仪表可靠性验证试验及测定试验（指数分布）导则DL/T597-1996低压无功补偿控制器订货技术条件DL/T790.31-2001采用配电线载波的配电自动化第3部分：配电线载波信号传输要求第1篇：频带和输出电平DL/T645-1997多功能电能表通信规约国家电力公司（2005年）电力负荷管理系统通用技术条件国家电力公司（2（X）5年）电力负荷管理系统数据传输规约YD/T1214-2002900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术规范：移动台IEC6100-6-1（19
6、97）居住、商业和轻工业环境通用抗扰性标准3、GK200技术参数3.1 型号命名3.2 供电方式使用三相供电，在系统故障（三相三线供电断一相电压，三相四线供电断二相电压）的条件下，终端能正常工作。3.3 电源要求3100220380V在额定电压30%范围内能正常工作。 采用三相四线供电时，一相接地另两相升高不影响装置运行，能正确存储数据。 50Hz,在偏差-6%+2%内均能稳定工作 抗浪涌干扰：4000V 抗快速瞬变群脉冲干扰：4000V 电源余量：考虑到终端的扩充功能，电源设计留有充分的余量3.4性能指标在不与前置机通信的状态下，终端的消耗功率不大于5伏安/相。系统技术指标：1 .电压（60
7、%Un120%Un）精度:0.5%电流Q0%In120%In）精度:0.5%有功功率精度:0.5%无功功率精度:1%2 .数据完整率298%3 .遥控正确率299.99%4 .年可用率299.5%5 .平均无故障时间20000小时6 .接收机接收灵敏度优于lV;发射机输出载波功率IOW；发射频偏35kHz；系统存储：1 .每十五分钟采集正向有功电量、反向有功电量（总、尖、峰、谷、平；无功电量：感性无功、容性无功；正向有功最大需量及发生时间），储存时间N30天。2 .可抄读多功能表数据包括各种实时数据和历史数据（日月年）并存储。可由主站定制电压、电流、功率因数、电量等各种曲线数据3 .重要配置参
8、数可永久保存。3.5 输入回路 遥信输入输入路数：6路力”代表闭合，“0”代表断开；输入方式：无源触点 模拟量输入交流电流输入：06A,回路功率为小于0.25VA；交流电压输入：三相三线为100V；三相四线为220V/380V；回路功率为小于0.25VA； 1路无源门节点开关量输入3.6 输出回路遥控输出回路-输出路数：4路输出继电器型式:双稳态继电器触点容量:可通断250V、10A/DC30V、IOA触点寿命：通、断上述额定电流不少于105次跳闸方式：脉冲跳闸,脉宽50OmS告警输出回路一输出路数：1路触点容量：AC250/3A3.7 通道接口 具有红外通讯接口，能够对终端设置和读取数据。
9、具有2路485通讯接口，能够对电度表数据进行采集，波特率600、12002400、4800、9600可选,支持DL/T645-1997规约。 具有GPRS无线通讯方式，支持GSM短消息功能，能够与主站通讯，支持Q/GDW130-2005电力负荷管理系统数据传输规约，报文传输符合电力二次系统安全防护规定。 无线收发模块符合YD/T1214-2002和YD/T1028-1999标准3.8 停电运行在失去交流电源的情况下，终端能保持数据和维持时钟芯片工作至少45天,并具有与前置机通讯至少三次(上报失电时刻的有功、无功电量值、事件等数据)。3.9 外壳与结构 终端具有足够的强度，正常运输条件下受到的振
10、动和冲击均不影响其正常工作。 按照GB/T5169.U对外壳和端子排及相关连接件进行试验，在端子排上施加750高温30秒，端子及端子连接部分无火焰，移去灼热丝后，终端正常启动运行。 终端外壳符合GB/T4208-1993规定的IP51级要求，防尘防水到达标准。 终端外壳、端钮壳可加封印，且终端天线在不打开封印的情况下无法正常取出。 终端上带有可靠的接地端子，端子截面积不少于20mnA3.10 使用环境 温度范围-25+55；相对湿度95%；最大绝对湿度29gm3 终端可承受66108kPa,海拔3000m以下正常工作。3.11 端钮盒间隙和爬电距离应符合表1要求表1间隙和爬电距离电压(V)间隙
11、(mm)爬电距离(mm)U2511.525U602260i25034250U38045安全性要求a、绝缘电阻：温度在10-30C、相对湿度小于80%的条件下绝缘电阻符合表2要求。b、绝缘强度：符合表3规定。C、冲击耐压：符合表4规定。表2绝缘电阻额定绝缘电压V绝缘电阻MC测试电压V正常条件湿热条件U6010222506025010221000注：与二次设备及外部回路直接连接的接口回路采用U250的要求。表3试验电压额定绝缘电压试验电压有效值额定绝缘电压试验电压有效值U605001250U250200060U1251500250U4002500注：输出继电器常开触点间的试验电压不低于1500V；
12、对于交直流双电源供电的终端，交流电源和直流电源间的试验电压不低于2500Vo表4冲击电压峰值额定绝缘电压试验电压有效值额定绝缘电压试验电压有效值U6020001250U250500060U1255000250U4006000注：RS485接口与电源回路间试验电压7R低于4000V4、GK200主要功能功能选配表终端功能选配表序号项目有控制功能无控制功能必备选配必备B选配1数据采集状态量采集电能表数据采集脉冲量采集交流（电压电流）模拟量采集直流模拟量采集2数据处理实时和当前数据历史数据电能质量合格率统计3参数设置和查询时钟召测和对时TA变比、TV变比及电能表常数电压、电流限值电能量定值功率时段和
13、定值终端参数抄表参数4控制功率控制电能量控制保电剔除遥控无功就地平衡监控（无功补偿）5记录重要事件记录一般事件记录6数据传输与主站通信中继转发与电能表通信7本地显示相关信息功能客户数据接口8终端维护自检自恢复终端初始化远程维护与在线程序升级4.1 、数据采集功能终端应实时采集位置状态和其它状态信息，发生变位时应记入内存并在最近一次主站查询时向其发送该变位信号或主动上报。通过RS-485通信接口终端能按设定的终端定时采集时间间隔采集、存储电能表数据，采集数据包括：有/无功电能示值、有/无功最大需量及发生时间、功率、电压、电流、电能表参数、电能表状态等信息，并在主站召测时发送给主站。终端可实现电压、电流等模拟量采集功能，测量电压、电流、功率、功率因数等，电压、电流误差等级0.5。4.2 数据处理功能包括：实时和当前数据、历史数据、电能表运行情况监测实时和当前数据序号数据项数据源1当前总加有功功率终端2当前总
