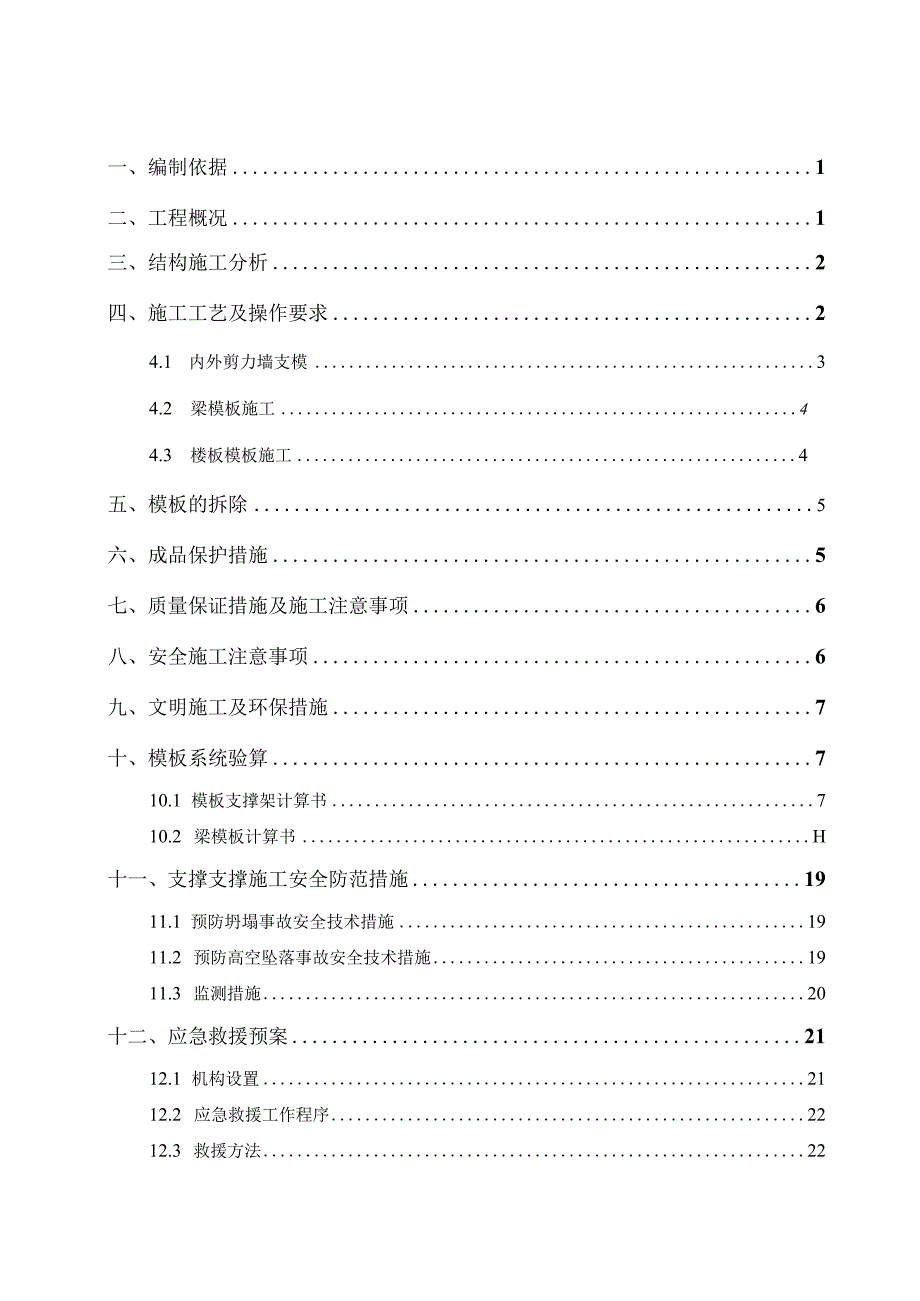

1、一、编制依据1二、工程概况1三、结构施工分析2四、施工工艺及操作要求24.1 内外剪力墙支模34.2 梁模板施工44.3 楼板模板施工4五、模板的拆除5六、成品保护措施5七、质量保证措施及施工注意事项6八、安全施工注意事项6九、文明施工及环保措施7十、模板系统验算710.1 模板支撑架计算书710.2 梁模板计算书H十一、支撑支撑施工安全防范措施1911.1 预防坍塌事故安全技术措施1911.2 预防高空坠落事故安全技术措施1911.3 监测措施20十二、应急救援预案2112.1 机构设置2112.2 应急救援工作程序2212.3 救援方法22模板工程专项施工方案本施工专项设计方案编制的目的是

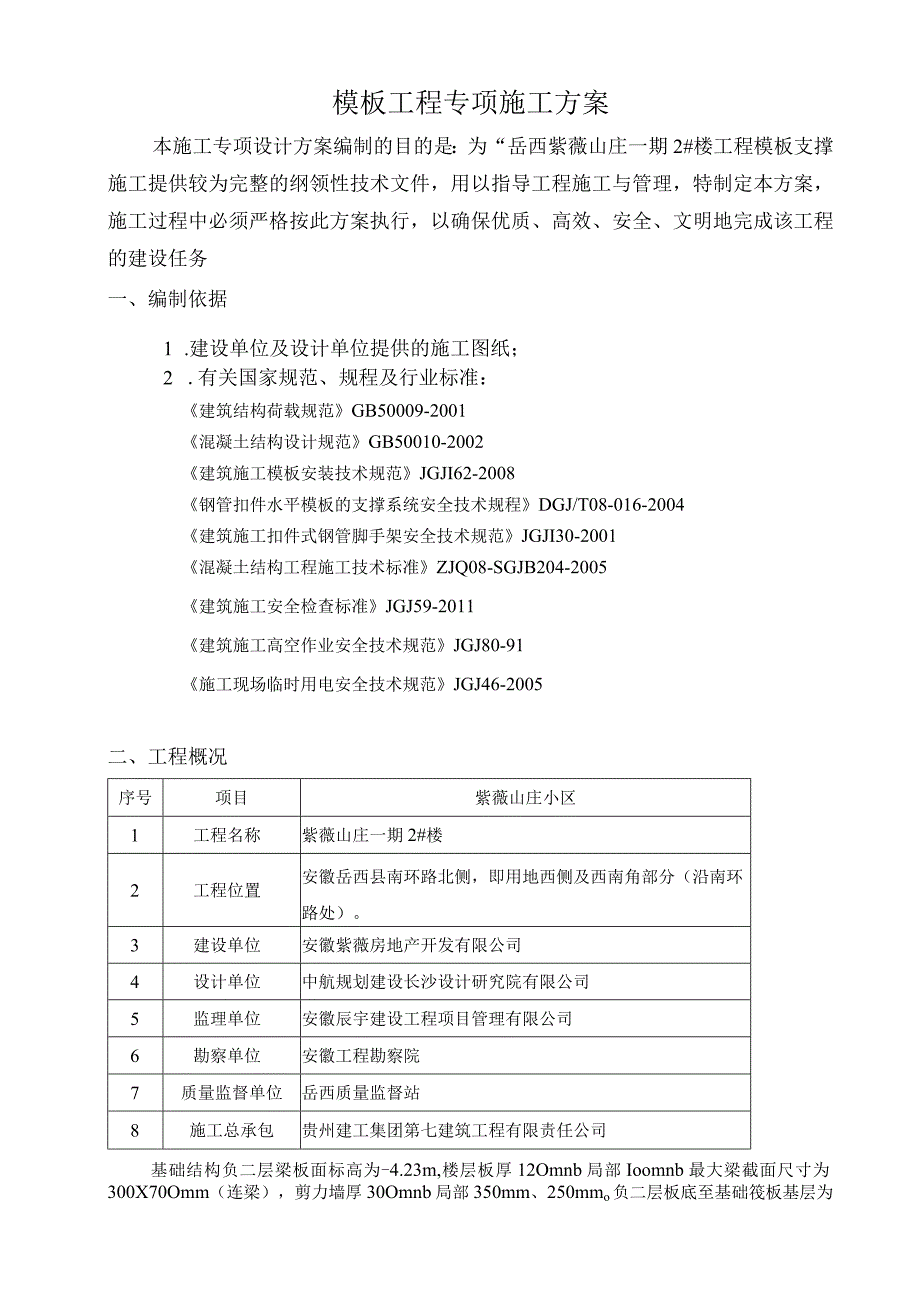

2、：为“岳西紫薇山庄一期2#楼工程模板支撑施工提供较为完整的纲领性技术文件，用以指导工程施工与管理，特制定本方案，施工过程中必须严格按此方案执行，以确保优质、高效、安全、文明地完成该工程的建设任务一、编制依据1 .建设单位及设计单位提供的施工图纸；2 .有关国家规范、规程及行业标准：建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002建筑施工模板安装技术规范JGJI62-2008钢管扣件水平模板的支撑系统安全技术规程DGJ/T08-016-2004建筑施工扣件式钢管脚手架安全技术规范JGJI30-2001混凝土结构工程施工技术标准ZJQ08-SGJB204-2005
3、建筑施工安全检查标准JGJ59-2011建筑施工高空作业安全技术规范JGJ80-91施工现场临时用电安全技术规范JGJ46-2005二、工程概况序号项目紫薇山庄小区1工程名称紫薇山庄一期2#楼2工程位置安徽岳西县南环路北侧，即用地西侧及西南角部分（沿南环路处）。3建设单位安徽紫薇房地产开发有限公司4设计单位中航规划建设长沙设计研究院有限公司5监理单位安徽辰宇建设工程项目管理有限公司6勘察单位安徽工程勘察院7质量监督单位岳西质量监督站8施工总承包贵州建工集团第七建筑工程有限责任公司基础结构负二层梁板面标高为-4.23m,楼层板厚12Omnb局部Ioomnb最大梁截面尺寸为300X70Omm（连梁
4、），剪力墙厚30Omnb局部350mm、250mmo负二层板底至基础筏板基层为5.92（局部4.62、3.62）,大梁底至基础筏板基层最大高度为5.52,故模板支设高度为3.625.92m,考虑本次模板高度大于5m。在此区域内模板支设、碎浇筑时存在安全隐患,施工时极可能发生高空坠落、模板坍塌、物体打击等重大事故。施工时，基础负二层结构以伸缩缝为界，129轴和3058轴墙柱模板分部支设，且在筏板基层至基础负二层梁板处留置施工缝，墙柱、梁板分次浇筑。三、结构施工分析3.1承载受力体系、梁板荷载传力线路：上部荷载一模板f木楞、钢楞一钢管排架一结构。、墙荷载传力线路混凝土侧压力一模板一钢管对拉螺栓3.
5、 2支撑结构构件连接、胶合板与木楞采用铁钉固定、钢管之间、钢管与木楞之间采用模板工程中的各连接件连接。3.3需要材料、楼板模板、梁、柱均采用15mm硬质胶合板,完整截面尺寸150OmmXI800mm.48钢管：6m、4m、1.5m,工具准备：扳手、安全带等。、支撑材料采用50mmX100mm、40mmX90mm的木楞，（M8mmX3.5钢管扣件式脚手架。、墙梁的对拉螺栓均采用加4。、连接结构构件采用模板工程中的各种连接件。四、施工工艺及操作要求4.1内外剪力墙支模方法剪力墙模板支设示意剪力墙大模板构造4. 1.1待钢筋绑扎、预埋件管道、预埋件等隐蔽工程验收合格后，方可进行立模。4. 1.2支内
6、外模用胶合板和40X90方木组合，再在外边采用48X3.5纵横钢管，用中14螺杆（螺杆两头的丝扣长度不少于7cm）,3型扣件固定坚固（3型卡采用厚壁、螺杆加双螺帽）整齐，墙厚采用焊钢筋限位的方法，水平每隔40cm设置一道螺杆，竖向间距为500mm。4. 1.3墙体有预留洞时，预留洞水平方向长度2800mm的支模时另设置一块活动模板作为振动口，以确保预留洞底部墙体碎的密度。4. 1.4剪力墙外侧模板用48钢管，每排两根，钢管外侧用二个山形帽固定件或成品铁板垫块加双螺帽拧紧，全面检查，不得漏拧。用线锤吊垂直，拉通长线，对每轴进行校正,并检查承重架和支撑系统固定是否牢固。4. 1.5剪力墙支模允许偏
7、差应控制在以下范围内：轴线位移2mm,截面尺寸控制在+2,-3mm,每层垂直度2mm,预留洞：中心线位移5mm,截面内部尺寸+5,-Omm04.2梁模板施工4.2.1 工艺流程：眇平、弹线（轴线、水I千MT支撑架搭设卜忱柱头模板If嗣设底模板If一线找平If丽榭f丽。4.2.2 根据主控制线放出各梁的轴线及标高控制线。4.2.3 模支撑。梁模板支撑采用扣件式满堂钢管脚手架支撑，立杆纵、横向间距均为1.2m；立杆须设置纵横双向扫地杆，扫地杆距楼地面200mm；立杆全高范围内设置纵横双向水平杆，水平杆的步距（上下水平杆间距）为Il（X）mm；.立杆顶端必须设置纵横双向水平杆。在满堂架的基础上在主次
8、梁的梁底再加一排立杆，沿梁方向间距1.0m。梁底小横杆和立杆交接处立杆加设保险扣。梁模板支架宜与楼板模板支架综合布置，相互连接、形成整体。4.2.4 剪刀撑。竖直方向：纵横双向沿全高每隔四排立杆设置一道竖向剪刀撑。水平方向：沿全平面每隔2步设置一道水平剪刀撑。剪刀撑宽度不应小于4m,且不应小于6m,纵向剪刀撑斜杆与地面的倾角宜在4560度之间，水平剪刀撑与水平杆的夹角宜为45度。4.2.5 梁模板安装大龙骨采用048X3.5mm双钢管，其跨度等于支架立杆间距；小龙骨采用40mmX80mm方木，间距300mm,其跨度等于大龙骨间距。梁底模板铺设：按设计标高拉线调整支架立杆标高，然后安装梁底模板。
9、梁跨中起拱高度为梁跨度的2%。，主次梁交接时，先主梁起拱，后次梁起拱。梁侧模板铺设：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模应设置斜撑，当梁高大于700mm时设置腰楞，并用对拉螺栓加固，对拉螺栓水平间距为500,垂直间距300。4.3楼板模板施工4.3.1 工艺流程：支架搭设一龙骨铺设、加固f楼板模板安装f预检。4.3.2 支架搭设：楼板模板支架搭设同梁模板支架搭设，与梁模板支架统一布置。立杆顶部如设置顶托，其伸出长度不应大于300mm；顶部支撑点位于顶层横杆时，应靠近立杆，且不大于100mmo4.3.3 模板安装：采用木胶合板作楼板模板，一般采用整张铺设、局部小块拼补的方法,模板接缝应设
10、置在龙骨上。大龙骨采用048X3.2mm双钢管，其跨度等于支架立杆间距；小龙骨采用40mmX80mm方木，间距300mm,其跨度等于大龙骨间距。挂通线将大龙骨找平。根据标高确定大龙骨顶面标高，然后架设小龙骨，铺设模板。4.3.4 楼面模板铺完后，应认真检查支架是否牢固。模板梁面、板面清扫干净。五、模板的拆除5.1 拆模程序：先支的后拆，后支的先拆一先拆非承重部位，后拆承重部位一先拆除柱模板，再拆楼板底模、梁侧模板一最后拆梁底模板。5.2 柱、梁、板模板的拆除必须待混凝土达到设计或规范要求的脱模强度。柱模板应在混凝土强度能保证其表面及棱角不因拆模而受损坏时，方可拆除；板与梁底模板应在梁板碎强度达
11、到设计强度的100%,并有同条件养护拆模试压报告，经监理审批签发拆模通知书后方可拆除。5.3 模板拆除的顺序和方法。应按照配板设计的规定进行，遵循先支后拆，先非承重部位后承重部位，自上而下的原则。拆模时严禁用大锤和撬棍硬砸硬撬。5.4 拆模时，操作人员应站在安全处，以免发生安全事故。待该片(段)模板全部拆除后，将模板、配板、支架等清理干净，并按文明施工要求运出堆放整齐。5.5 拆下的模板、配件等，严禁抛扔，要有人接应传递。按指定地点堆放，并做到及时清理，维修和涂刷好隔离剂，以备待用。六、成品保护措施6.1 模板搬运时应轻拿轻放，不准碰撞柱、梁、板等混凝土，以防模板变形和损坏结构。6.2 模板安
12、装时不得随意在结构上开洞；穿墙螺栓通过模板时，应尽量避免在模板上钻孔；不得用重物冲击已安装好的模板及支撑。6.3 搭设脚手架时，严禁与模板及支柱连接在一起。6.4 不准在吊模、水平拉杆上搭设跳板，以保证模板牢固稳定不变形。浇筑混凝土时,在芯模四周要均匀下料及振捣。6.5 拆摸时应尽量不要用力过猛过急，严禁用大捶和撬棍硬砸硬撬，以免混泥土表面或摸板受到损失坏。七、质量保证措施及施工注意事项7.1 施工前由木工翻样绘制模板图和节点图，经施工负责人复核后方可施工，安装完毕，再通知分公司安全部、质量技术部到现场检查、验收，合格后方能进行钢筋安装等下道工序的施工作业7.2现浇结构模板安装允许偏差:序号项
13、目允许偏差(mm)1轴线位移52底模上表面标高53截面内部尺寸柱、梁+4,-54层高垂直度大于5m85相邻两板表面高底差26表面平整度5注；检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。7.3确保每个扣件和钢管的质量满足要求，每个扣件的拧紧力矩都要控制在4065Nm,钢管不能选用已经长期使用发生变形的。7.4 模板施工前，对班组进行书面技术交底，拆模要有项目施工员签发拆模通知书。7.5 浇筑混凝土时，木工要有专人看模。7.6 认真执行三检制度，未经验收合格不允许进入下一道工序。7.7 严格控制楼层荷载，施工用料要分散堆放。7.8 在封模以前要检查预埋件是否放置，位置是否准确。八、安
14、全施工注意事项8.1 施工现场安全责任人负责施工全过程的安全工作，应在模板支设、拆除和混凝土浇筑前向作业人员进行安全技术交底。8.2 支模过程中应遵守安全操作规程，安装模板操作人员应戴好安全帽，高空作业应系好挂好安全带。8.3 支模施工现场作业人员不得从支撑系统上爬上、爬下，应从施工电梯进入工作面。8.4 高支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。8.5 混凝土浇筑时，安全员专职负责监测模板及支撑系统的稳定性，发现异常应立即暂停施工，迅速疏散人员，及时采取处理措施，待排除险情并经现场安全责任人检查同意后方可复工。8.6 正在施工浇筑的楼板，其下一层楼板的
15、支撑不准拆除，待本层模板及满堂架拆除后方可拆除。8.7 拆模时应搭设脚手架，废烂木方不能用作龙骨。8.8 在4m以上高空拆模时，不得让模板、材料自由下落，更不能大面积同时撬落，操作时必须注意下方人员动向。8.9 拆除时如发现混凝土由影响结构质量、安全问题时，应暂停拆除，经处理后，方可继续拆模。8.10 拆模间歇时应将松开的部件和模板运走，防止坠下伤人。九、文明施工及环保措施9.1 模板拆除后的材料应按编号分类堆放。9.2 模板每次使用后清理板面，涂刷脱模剂，涂刷隔离剂时要防止撒漏，以免污染环境。9.3 模板安装时，应注意控制噪声污染。9.4 模板加工过程中使用电锯、电刨等，应注意控制噪音，夜间施工应遵守当地规定,防止噪声扰民。9.5 加工和拆除木模板产生的锯末、碎木要严格按照固体废弃物处理程序处理，避免污染环境。9.6 每次下班时保证工完场清。十、模板系统验算
