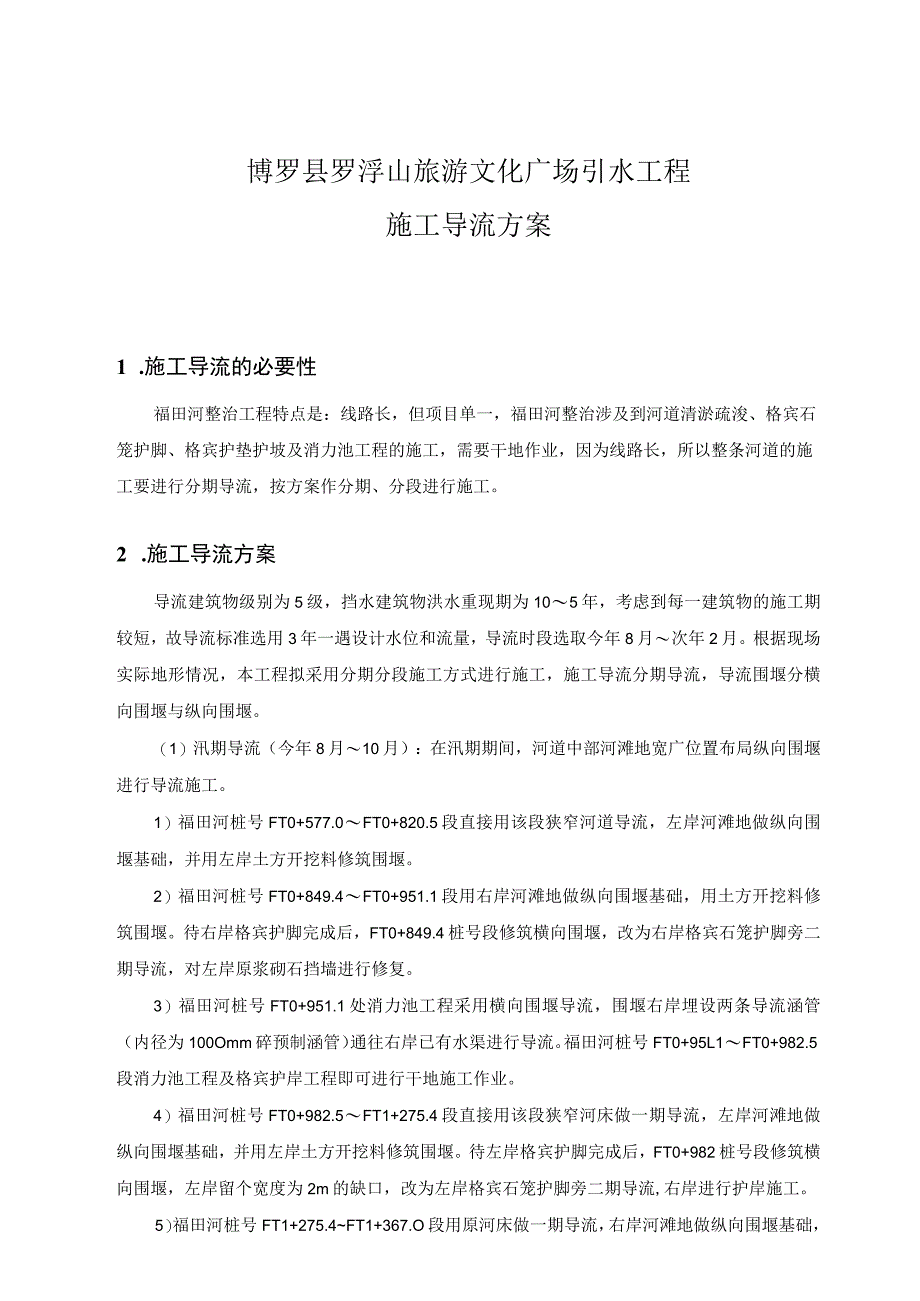

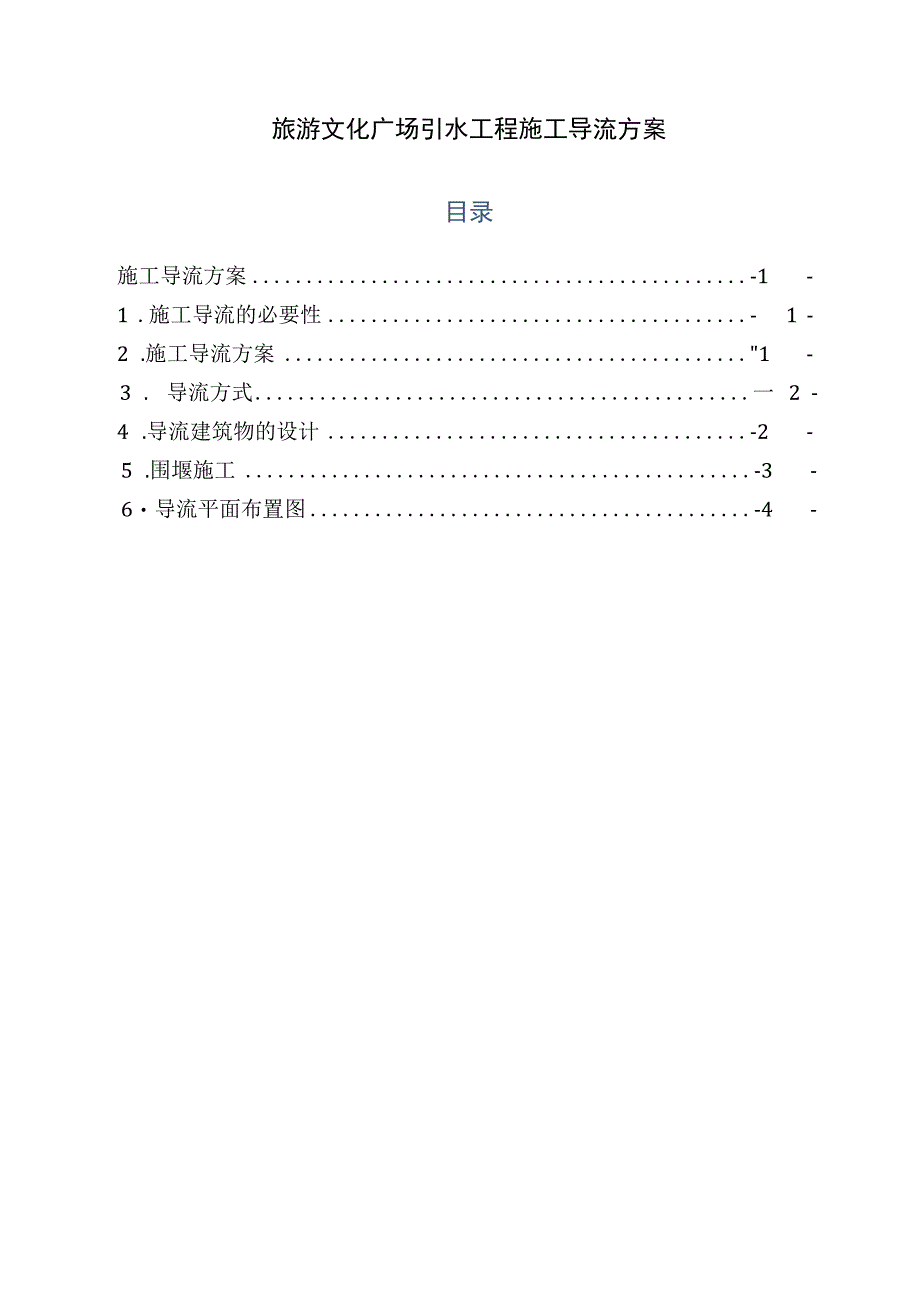

1、旅游文化广场引水工程施工导流方案目录施工导流方案-1-1 .施工导流的必要性-1-2 .施工导流方案1-3 .导流方式一2-4 .导流建筑物的设计-2-5 .围堰施工-3-6导流平面布置图-4-博罗县罗浮山旅游文化广场引水工程施工导流方案1 .施工导流的必要性福田河整治工程特点是：线路长，但项目单一，福田河整治涉及到河道清淤疏浚、格宾石笼护脚、格宾护垫护坡及消力池工程的施工，需要干地作业，因为线路长，所以整条河道的施工要进行分期导流，按方案作分期、分段进行施工。2 .施工导流方案导流建筑物级别为5级，挡水建筑物洪水重现期为105年，考虑到每一建筑物的施工期较短，故导流标准选用3年一遇设计水位和
2、流量，导流时段选取今年8月次年2月。根据现场实际地形情况，本工程拟采用分期分段施工方式进行施工，施工导流分期导流，导流围堰分横向围堰与纵向围堰。（1）汛期导流（今年8月10月）：在汛期期间，河道中部河滩地宽广位置布局纵向围堰进行导流施工。1）福田河桩号FT0+577.0FT0+820.5段直接用该段狭窄河道导流，左岸河滩地做纵向围堰基础，并用左岸土方开挖料修筑围堰。2）福田河桩号FT0+849.4FT0+951.1段用右岸河滩地做纵向围堰基础，用土方开挖料修筑围堰。待右岸格宾护脚完成后，FT0+849.4桩号段修筑横向围堰，改为右岸格宾石笼护脚旁二期导流，对左岸原浆砌石挡墙进行修复。3）福田河
3、桩号FT0+951.1处消力池工程采用横向围堰导流，围堰右岸埋设两条导流涵管（内径为100Omm碎预制涵管）通往右岸已有水渠进行导流。福田河桩号FT0+95L1FT0+982.5段消力池工程及格宾护岸工程即可进行干地施工作业。4）福田河桩号FT0+982.5FT1+275.4段直接用该段狭窄河床做一期导流，左岸河滩地做纵向围堰基础，并用左岸土方开挖料修筑围堰。待左岸格宾护脚完成后，FT0+982桩号段修筑横向围堰，左岸留个宽度为2m的缺口，改为左岸格宾石笼护脚旁二期导流,右岸进行护岸施工。5）福田河桩号FT1+275.4FT1+367.O段用原河床做一期导流，右岸河滩地做纵向围堰基础，并用右岸

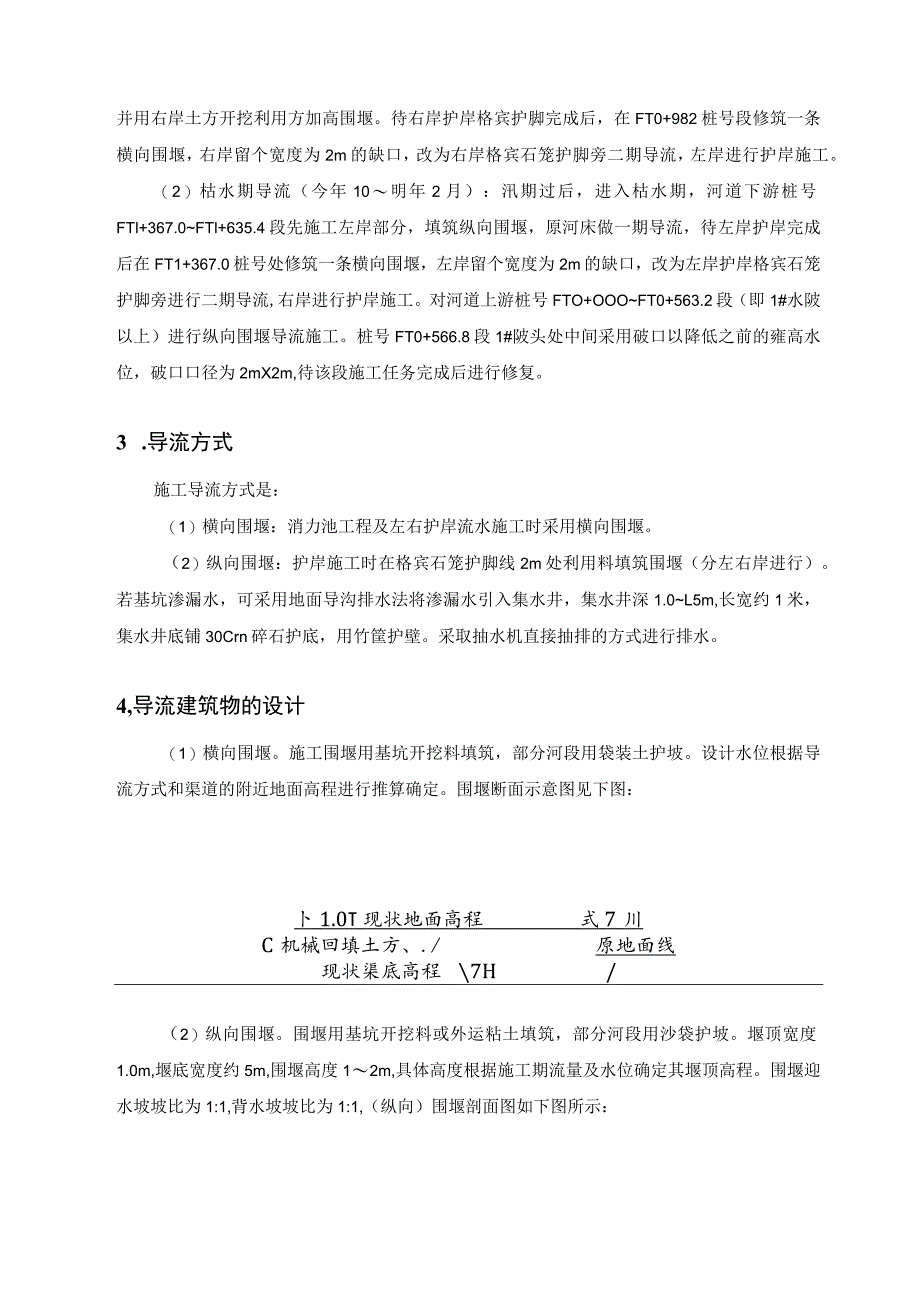

4、土方开挖利用方加高围堰。待右岸护岸格宾护脚完成后，在FT0+982桩号段修筑一条横向围堰，右岸留个宽度为2m的缺口，改为右岸格宾石笼护脚旁二期导流，左岸进行护岸施工。（2）枯水期导流（今年10明年2月）：汛期过后，进入枯水期，河道下游桩号FTl+367.0FTl+635.4段先施工左岸部分，填筑纵向围堰，原河床做一期导流，待左岸护岸完成后在FT1+367.0桩号处修筑一条横向围堰，左岸留个宽度为2m的缺口，改为左岸护岸格宾石笼护脚旁进行二期导流,右岸进行护岸施工。对河道上游桩号FTO+OOOFT0+563.2段（即1#水陂以上）进行纵向围堰导流施工。桩号FT0+566.8段1#陂头处中间采用破
5、口以降低之前的雍高水位，破口口径为2mX2m,待该段施工任务完成后进行修复。3 .导流方式施工导流方式是：（1）横向围堰：消力池工程及左右护岸流水施工时采用横向围堰。（2）纵向围堰：护岸施工时在格宾石笼护脚线2m处利用料填筑围堰（分左右岸进行）。若基坑渗漏水，可采用地面导沟排水法将渗漏水引入集水井，集水井深1.0L5m,长宽约1米，集水井底铺30Crn碎石护底，用竹筐护壁。采取抽水机直接抽排的方式进行排水。4,导流建筑物的设计（1）横向围堰。施工围堰用基坑开挖料填筑，部分河段用袋装土护坡。设计水位根据导流方式和渠道的附近地面高程进行推算确定。围堰断面示意图见下图：卜1.0T现状地面高程式7川C
6、机械回填土方、./原地面线现状渠底高程7H/（2）纵向围堰。围堰用基坑开挖料或外运粘土填筑，部分河段用沙袋护坡。堰顶宽度1.0m,堰底宽度约5m,围堰高度12m,具体高度根据施工期流量及水位确定其堰顶高程。围堰迎水坡坡比为1:1,背水坡坡比为1:1,（纵向）围堰剖面图如下图所示：基坑（纵向）施工围堰简图5.围堰施工围堰土方填筑料主要利用基坑开挖料，最好采用粘性土填筑。采用1.Om,挖掘机装车、自8t卸汽车运土、推土机平土、压路机压实。袋装土护坡：部分河段采用尼龙土袋护坡。用人工装袋，由胶轮车运至工作面，人工堆砌。围堰拆除：围堰拆除主要是位于河边的纵向围堰的拆除，须待整个坡脚的水下部分施工完成后才将围堰挖除。围堰挖除采用LOm3长臂挖掘机清挖、8t自卸汽车装运。如下图所示：Im3长臂挖掘机施工围堰机械拆除示意图6,导流平面布置图导流平面布置图见下图:
