资源描述

《通风空调工程施工方案.docx》由会员分享,可在线阅读,更多相关《通风空调工程施工方案.docx(25页珍藏版)》请在第壹文秘上搜索。

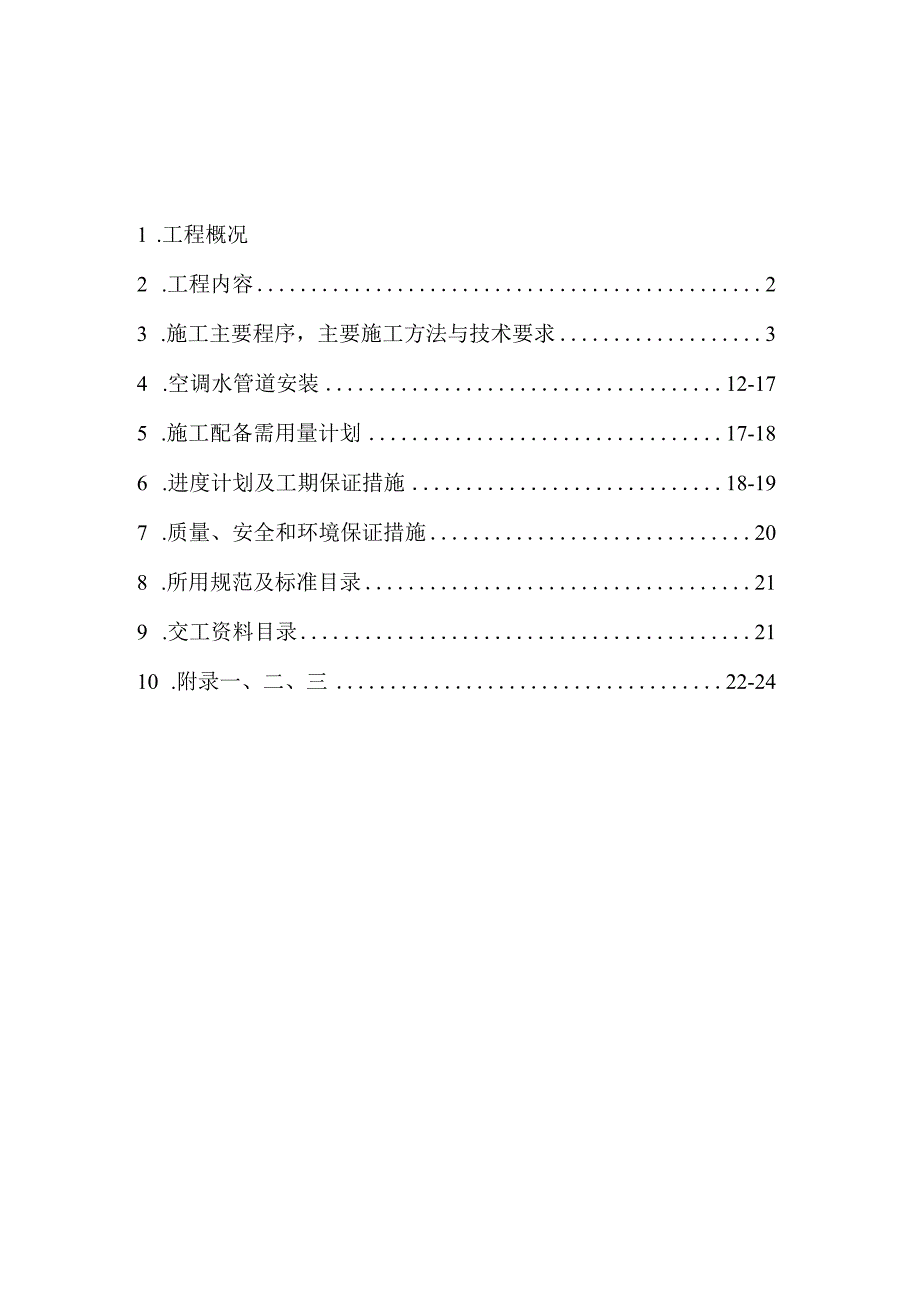

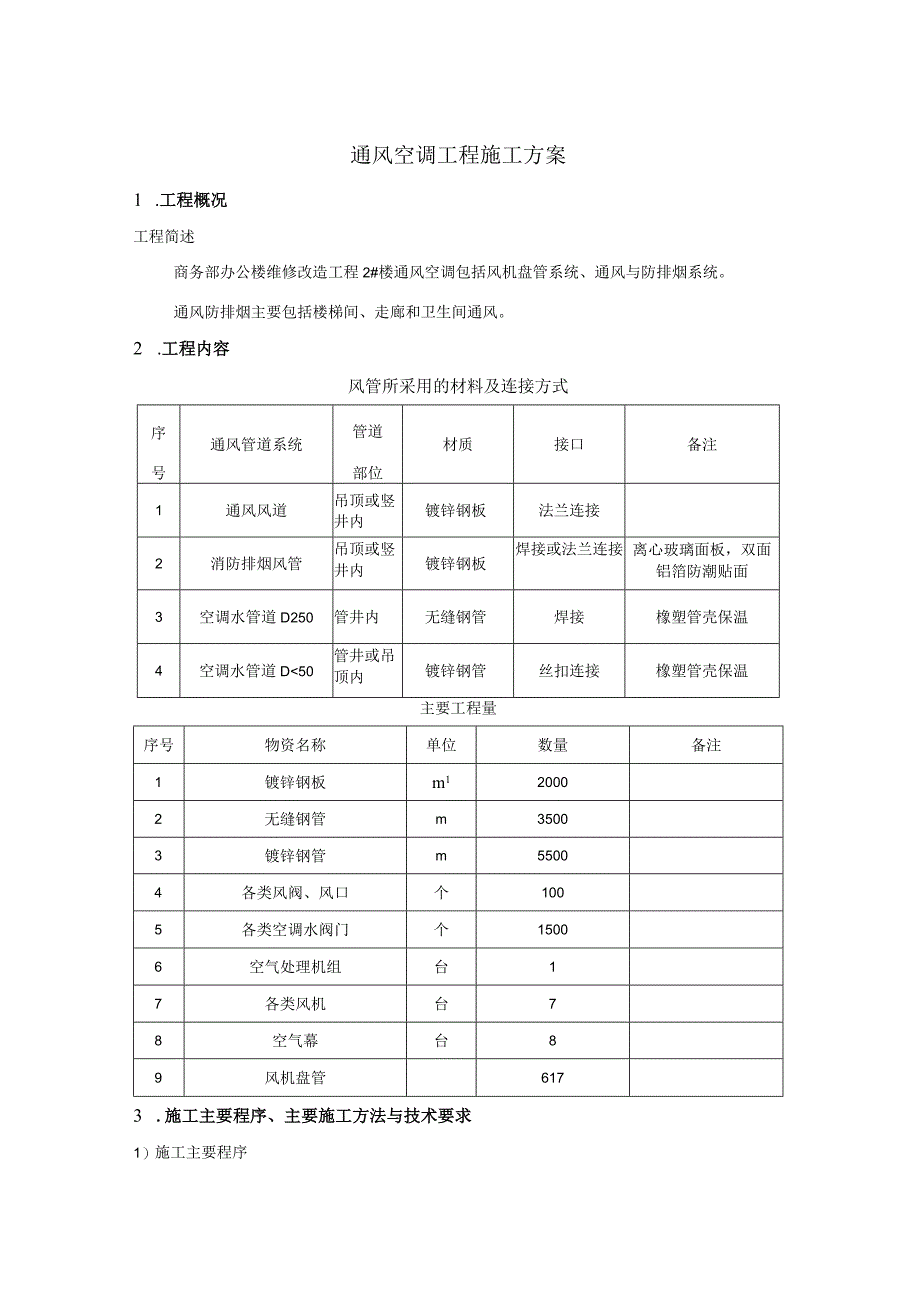

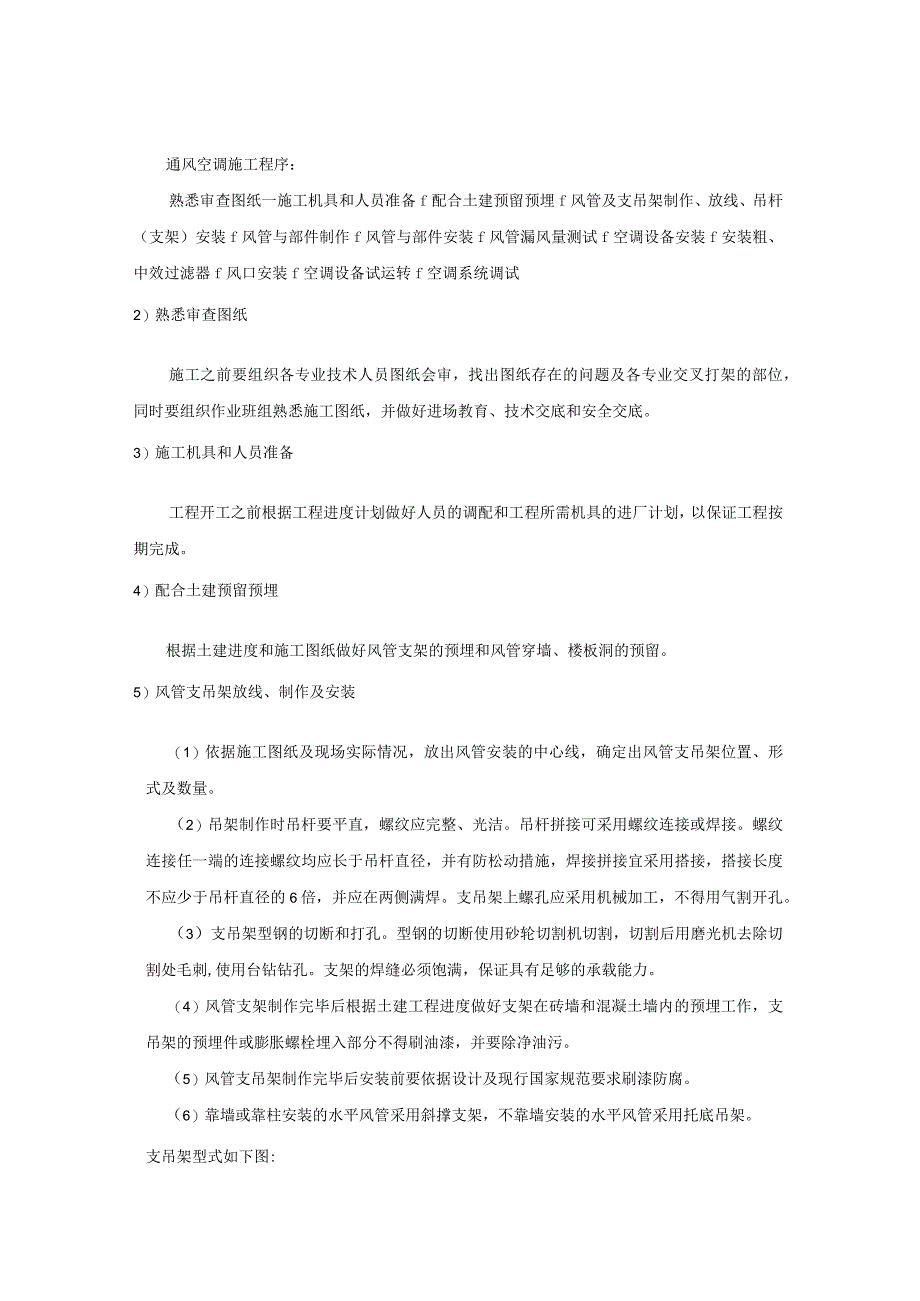

1、1 .工程概况2 .工程内容23 .施工主要程序,主要施工方法与技术要求34 .空调水管道安装12-175 .施工配备需用量计划17-186 .进度计划及工期保证措施18-197 .质量、安全和环境保证措施208 .所用规范及标准目录219 .交工资料目录2110 .附录一、二、三22-24通风空调工程施工方案1 .工程概况工程简述商务部办公楼维修改造工程2#楼通风空调包括风机盘管系统、通风与防排烟系统。通风防排烟主要包括楼梯间、走廊和卫生间通风。2 .工程内容风管所采用的材料及连接方式序号通风管道系统管道部位材质接口备注1通风风道吊顶或竖井内镀锌钢板法兰连接2消防排烟风管吊顶或竖井内镀锌钢板

2、焊接或法兰连接离心玻璃面板,双面铝箔防潮贴面3空调水管道D250管井内无缝钢管焊接橡塑管壳保温4空调水管道D300mm-2Omm尺量检查法兰内径或内边长尺寸+0+2mm尺量检查法兰平面度2mm塞尺检查矩形法兰对角线3mm尺量检查法兰焊缝对接处的平整度Imm塞尺检查(15)风管制作要在干净,专门的预制车间内进行,预制车间地面应铺地板革;制作场地要随时保持清洁,制作时手套不许有油污,镀锌板、风管不允许在地面上拖行。(16)制作法兰和吊架底座,切割,焊接场地应和风管制作场地隔开。铁件刷油干燥后,才能进行装配安装。(17)成品风管需用塑料薄膜和胶带封住开口处,风管分系统码放在成品库,安装时运入现场后拆

3、开封口,如发现风管内有灰尘,应再次清扫干净后安装。未安装完的风管,对于本段风管的开口处,应用镀锌板加封条封住,防止现场灰尘进入风管。(18)对于进入风管内的施工,必须有干净的工作服,工作手套,工作帽,最后出来时应顺原路线退出,并擦净风管内部的污迹。7)风管与部件安装(1)风管安装前,先检查风管穿墙孔洞的尺寸,标高和支吊架的位置等是否符和要求,如出现预留洞偏差,应及时联系土建单位寻求解决。(2)风管及部件安装前,在施工现场将风管及部件两端密闭膜打开,再一次将风管内未及清理干净的灰尘擦拭干净。系统安装完毕或暂停安装时,必须随时将风管的开口封闭,防止灰尘进入。(3)风管安装前,必须经过预组装并检查合

4、格后,方可按编号顺序进行安装就位。(4)风管与配件的可拆卸接口不允许安装在墙洞内,支吊架与风管之间设经防腐处理的垫木,木条厚度与保温材料厚度相等。(5)风管、静压箱、风口及设备安装穿过围护结构时,其接缝处应采取密封措施,做到清洁、严密。(6)法兰填料采用6=5m闭孔乳胶海绵,接头采用梯形或企口连接。接头形式见下页图:闭孔乳胶海绵橡胶板的在法兰角处的连接形式(7)经清洗干净包装密封的风管及其部件,安装前不得拆卸。安装时拆开端口封膜后,随即连接好接头;如安装中间停顿,应将端口重新封好。(8)消声器安装的方向应正确,不得损坏和受潮。消声器应单独设支架,其重量不得由风管承受。(9)防火阀安装前,检查其型号和位置是否符合设计要求、有无产品合格证,防火阀易熔片要迎气流方向安装,为防止易熔片脱落,易熔片在系统安装后再装,安装后做动作试验,另外防火阀安装时单独设支架。(10)所有风口、散流器、防火阀,在安装前均应检查其外观质量和灵活性、密封性,合格后方可安装就位。(II)风口安装时将其清扫干净,保证风口与风管连接的严密、牢固;风口的边框与建筑装饰面贴实,其接隙加密封垫料或填密封胶;安装完毕的风口外表面保证其平整不变形,调节
