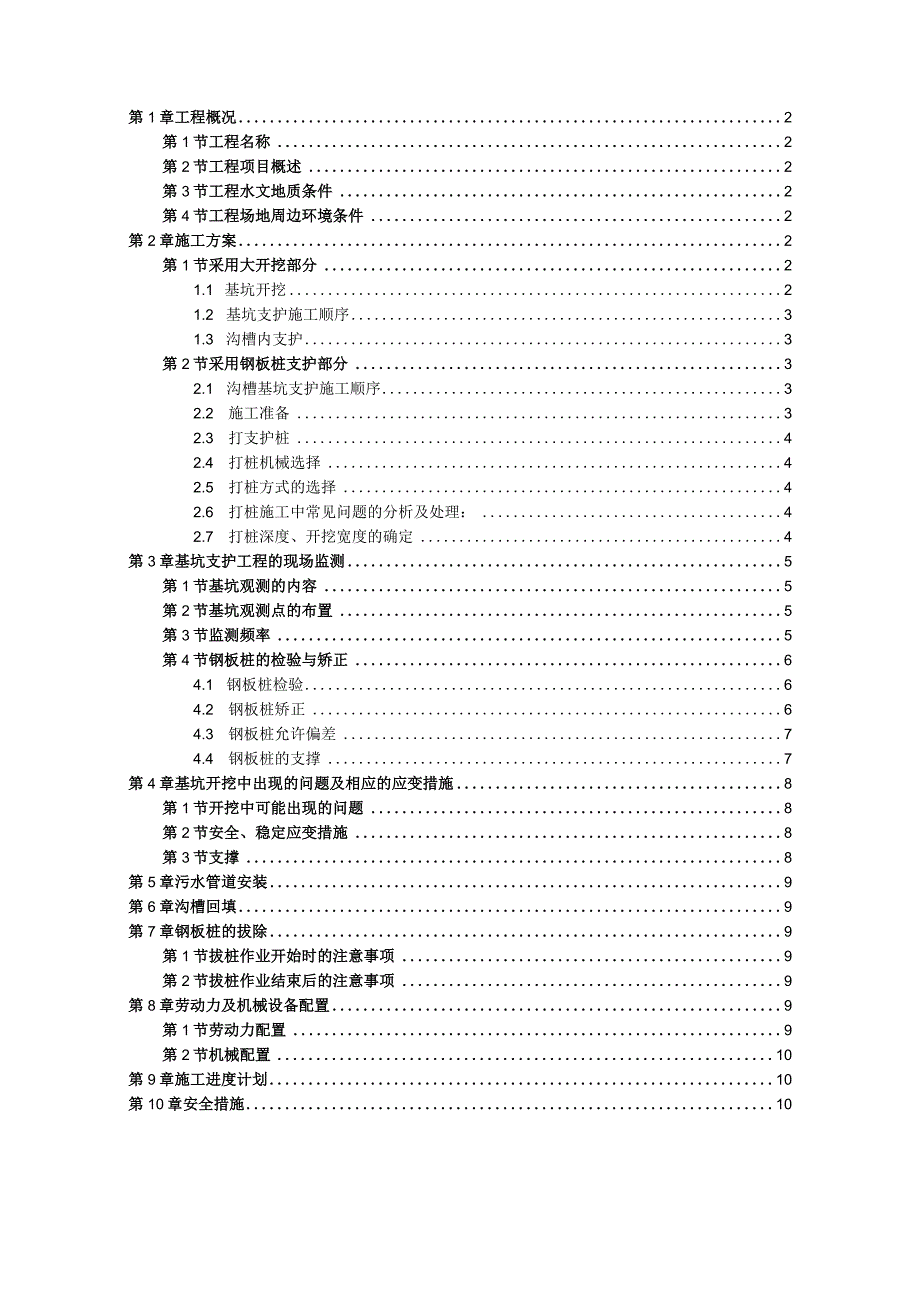

1、第1章工程概况2第1节工程名称2第2节工程项目概述2第3节工程水文地质条件2第4节工程场地周边环境条件2第2章施工方案2第1节采用大开挖部分21.1 基坑开挖21.2 基坑支护施工顺序31.3 沟槽内支护3第2节采用钢板桩支护部分32.1 沟槽基坑支护施工顺序32.2 施工准备32.3 打支护桩42.4 打桩机械选择42.5 打桩方式的选择42.6 打桩施工中常见问题的分析及处理：42.7 打桩深度、开挖宽度的确定4第3章基坑支护工程的现场监测5第1节基坑观测的内容5第2节基坑观测点的布置5第3节监测频率5第4节钢板桩的检验与矫正64.1 钢板桩检验64.2 钢板桩矫正64.3 钢板桩允许偏差

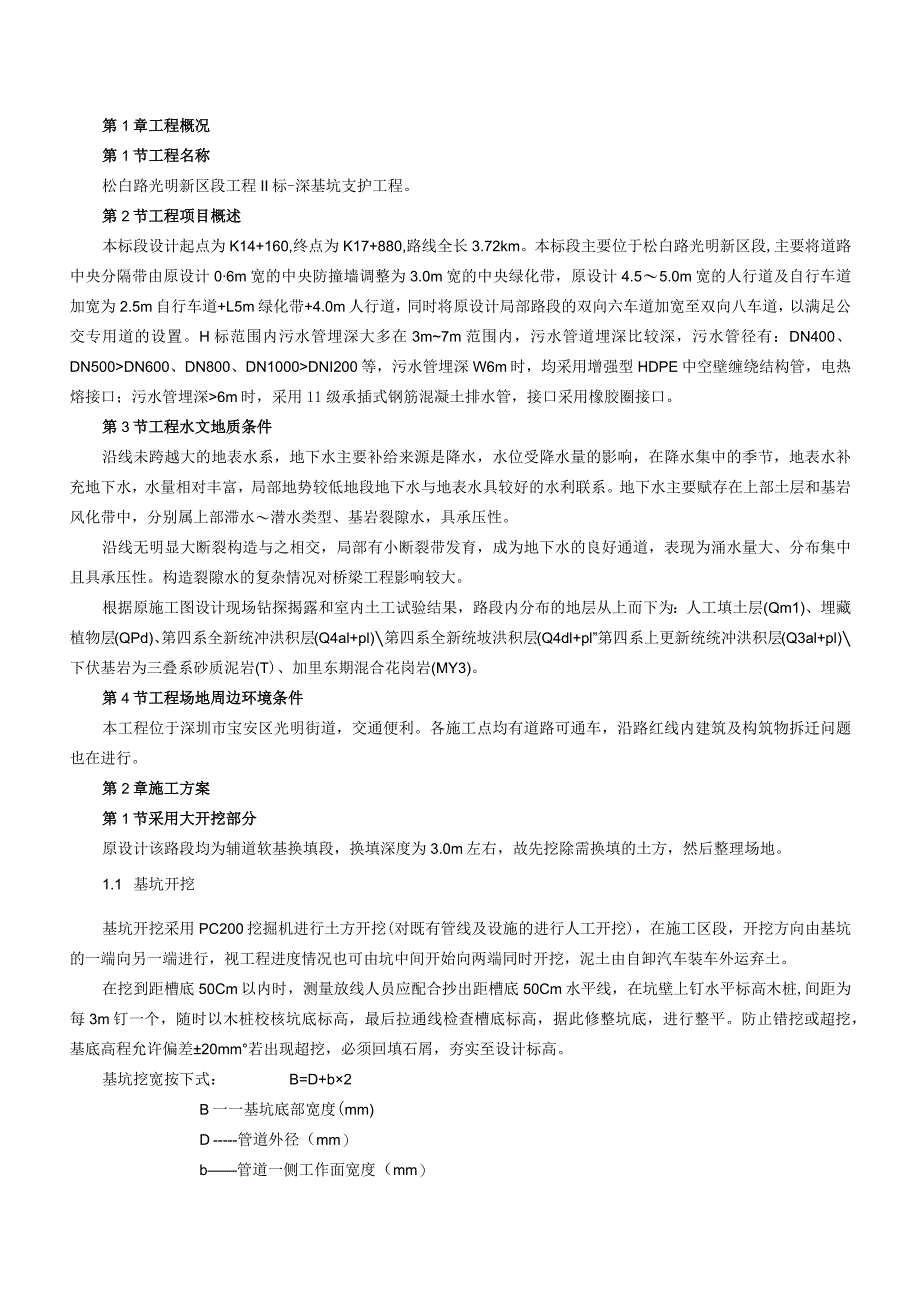

2、74.4 钢板桩的支撑7第4章基坑开挖中出现的问题及相应的应变措施8第1节开挖中可能出现的问题8第2节安全、稳定应变措施8第3节支撑8第5章污水管道安装9第6章沟槽回填9第7章钢板桩的拔除9第1节拔桩作业开始时的注意事项9第2节拔桩作业结束后的注意事项9第8章劳动力及机械设备配置9第1节劳动力配置9第2节机械配置10第9章施工进度计划10第10章安全措施10第1章工程概况第1节工程名称松白路光明新区段工程II标-深基坑支护工程。第2节工程项目概述本标段设计起点为K14+160,终点为K17+880,路线全长3.72km。本标段主要位于松白路光明新区段,主要将道路中央分隔带由原设计06m宽的中央
3、防撞墙调整为3.0m宽的中央绿化带，原设计4.55.0m宽的人行道及自行车道加宽为2.5m自行车道+L5m绿化带+4.0m人行道，同时将原设计局部路段的双向六车道加宽至双向八车道，以满足公交专用道的设置。H标范围内污水管埋深大多在3m7m范围内，污水管道埋深比较深，污水管径有：DN400、DN500DN600、DN800、DN1000DNI200等，污水管埋深W6m时，均采用增强型HDPE中空壁缠绕结构管，电热熔接口；污水管埋深6m时，采用11级承插式钢筋混凝土排水管，接口采用橡胶圈接口。第3节工程水文地质条件沿线未跨越大的地表水系，地下水主要补给来源是降水，水位受降水量的影响，在降水集中的季
4、节，地表水补充地下水，水量相对丰富，局部地势较低地段地下水与地表水具较好的水利联系。地下水主要赋存在上部土层和基岩风化带中，分别属上部滞水潜水类型、基岩裂隙水，具承压性。沿线无明显大断裂构造与之相交，局部有小断裂带发育，成为地下水的良好通道，表现为涌水量大、分布集中且具承压性。构造裂隙水的复杂情况对桥梁工程影响较大。根据原施工图设计现场钻探揭露和室内土工试验结果，路段内分布的地层从上而下为：人工填土层(Qm1)、埋藏植物层(QPd)、第四系全新统冲洪积层(Q4al+pl)第四系全新统坡洪积层(Q4dl+pl”第四系上更新统统冲洪积层(Q3al+pl)下伏基岩为三叠系砂质泥岩(T)、加里东期混合
5、花岗岩(MY3)。第4节工程场地周边环境条件本工程位于深圳市宝安区光明街道，交通便利。各施工点均有道路可通车，沿路红线内建筑及构筑物拆迁问题也在进行。第2章施工方案第1节采用大开挖部分原设计该路段均为辅道软基换填段，换填深度为3.0m左右，故先挖除需换填的土方，然后整理场地。1.1 基坑开挖基坑开挖采用PC200挖掘机进行土方开挖(对既有管线及设施的进行人工开挖)，在施工区段，开挖方向由基坑的一端向另一端进行，视工程进度情况也可由坑中间开始向两端同时开挖，泥土由自卸汽车装车外运弃土。在挖到距槽底50Cm以内时，测量放线人员应配合抄出距槽底50Cm水平线，在坑壁上钉水平标高木桩,间距为每3m钉一
6、个，随时以木桩校核坑底标高，最后拉通线检查槽底标高，据此修整坑底，进行整平。防止错挖或超挖，基底高程允许偏差20mm若出现超挖，必须回填石屑，夯实至设计标高。基坑挖宽按下式：B=D+b2B一一基坑底部宽度(mm)D管道外径（mm）b管道一侧工作面宽度（mm）基坑土方开挖后，基底两侧挖排水明沟，于低洼处挖深设集水井，及时抽排基底积水，基坑顶部四周设截水沟，或用粘土筑成拦水坝，防止地表水流入基坑。严禁积水渗泡基底。1.2 基坑支护施工顺序施工准备一开挖辅道上部换填土层土方一基坑开挖一支撑一管基施工一回填。1.3 沟槽内支护1.3.1 支护作业基本要求竖板、横撑、垫板、应相互贴紧靠牢。横撑支在水平垫
7、板上，横撑端应与水平垫板套牢。考虑下步工序的方便，以安管时尽量不倒撑或少倒撑为原则，确定横撑支撑位置；横撑应尽量使用支撑调节器，采用水平密撑时，若一次挖至沟底再支撑有危险，可挖至一半先行初步支撑，见底后再行倒撑。1.3.2 拆撑作业基本要求拆撑应注意安全，认真检查槽壁有无裂缝，发现沟壁有坍塌危险，可先还土，再用导链将支撑拉出。一般条件下可随填土随拆撑。采用排水井排水的沟槽，可由两座排水井的分水岭向两端延伸拆除。多层撑的沟槽，可按自下而上的顺序逐层拆除，待下层拆撑还土之后，再拆上层支撑。对密撑与板桩，一般可先填土至下层横撑底面，再拆下面横撑，然后还土至半槽，拆除上层横撑，再将板桩拨出。一次拆除水
8、平撑板尚感危险时，应考虑倒撑，另外用横撑将上半槽撑好之后，再将原横撑与下半槽撑板拆除；下半槽还土后，再将上半槽支撑拆除。1.3.3 基坑内排水基槽开挖时，槽底两侧同时做好排水边沟，并且每隔60m设一个集水井，并安放水泵抽排水。排水沟和集水井设在基础外轮廓线以外50cm,排水沟、集水井随基槽的挖深而加深，并保持基槽的干燥第2节采用钢板桩支护部分开槽施工中的基坑边坡稳定是工程中的一个重点，施工过程中需保证车辆荷载对路基稳定影响最小，雨季施工应该有必要的防护措施，需采用基坑支护措施。污水管一般采用大开挖埋设，开槽时应根据实际情况采取降水措施，保证干槽施工；为保证沟槽开挖边坡的稳定，拟采用沟槽边预先支
9、护钢板桩的临时加固防护措施，确保沟槽边坡在施工过程中不致垮塌。沟槽开挖采用分段开挖方式，长度一般为50m100m,污水管沟槽开挖前进行测量定位，根据管位、管埋深在地面上定出沟槽开挖边线，而后进行钢板桩支护施工。2.1 沟槽基坑支护施工顺序施工准备一开挖辅道上部换填土层土方一拉森钢板桩支护一支撑一管基施工一污水管安装一回填一拔除支护钢板桩。2.2 施工准备1、根据施工图纸测量放线，确定沟槽边线，在边线上每20m设基线桩，然后撒白灰线，作为管沟打支护桩之依据。2、做好临建设施和安全、文明措施，作为施工时的用水、用电准备工作。3、作好施工机械及设备的调试运转工作。2.3 打支护桩由于受场地限制，且基
10、坑地层以杂质土、淤泥层和粉质粘土层为主，土的摩擦力较小，透水性大，土质稳定性差，基坑开挖较深，不具备自然放坡条件，为确保开挖时基坑内施工作业的安全和对周围建、构筑物及市政设施的正常使用造成影响及危害，该基坑支护结构选择拉森钢板桩，它具有强度高，结合紧密，堵水性好，速度快等特点。2.4 打桩机械选择根据工程规模、土质情况、作业能力，作业环境打拉森式钢板桩，采用振动冲击打桩机械，即采用PC200履带式挖土机带油压振动锤打桩。2.5 打桩方式的选择打桩方式采用单桩打入法，施工简便、可不停地打、桩机行走路线短、速度快，但是容易倾斜，对此可在一根桩打入后，把它与前一根焊牢，既防止倾斜又避免被后打的桩带入
11、土中。2.6 打桩施工中常见问题的分析及处理：1、倾斜：板桩头部向打桩行进方向倾斜2、共连：打板桩时和打入的邻桩一起下沉3、原因分析：打桩行进方向板桩贯入阻力小，钢板桩倾斜弯曲使槽口阻力增加。4、防止措施：(1)施工过程中用仪器随时检查、控制、纠正；(2)发生倾斜时，用钢丝绳拉住桩身，边拉边打，逐步纠正；(3)发生板桩倾斜及时纠正；(4)把发生共连的桩和已打好的桩一块或数块用角铁电焊临时固定。2.7 打桩深度、开挖宽度的确定K0+U4.7Kl+034.2段污水管埋深基本为7m左右，辅道换填层开挖深度3m多，土方开挖完后的地面距管底为3m45m,根据设计及施工经验暂定打桩深度为7.6m,钢板桩入
12、土深度为3.1m,开挖宽度为2m；施工时可根据具体情况对桩长进行调整，拉森钢板桩选用11I型钢板桩，32c槽钢做顶部支撑，特殊地段采用IV型钢板桩，开挖支护桩断面图如下：挖深H6-7m钢板班顶部支撑剖面图管径与开挖宽度对应表D(mm)3001000110012001350B(mm)2.02.22.32.5钢板桩尺寸(mm)型号bhtIV42044022.0III40024714.5II40020010.5I4001508.0挖深H=345m顶部支撑钢板桩配置表H(m)T(m)钢板桩型号桩长(m)槽钢型号4.53.1III7.632c4.02.8II6.83.52.5II6.028c3.02.2
13、I5.5第3章基坑支护工程的现场监测第1节基坑观测的内容基坑监测是本工程施工中一个必不可少的环节，施工中应观测基坑的稳定性，周围建筑物的变形等。其中基坑的稳定观测包括基坑外围土体位移、沉降的观测。施工中要进行全面观测，施工前在基坑四周设置观测点，按照设计要求，每隔25m设置一个观测点，边施工边观测，保证基坑施工的安全。第2节基坑观测点的布置按照设计要求每隔约25m设置一个观测点，基坑南、北面各布1个观测点，东、西面各布每隔25m设置一个观测点，每面的观测点成直线布置。在基坑四角各布置2个观测控制点，施工过程中对控制点应加以保护。其他观测点布置根据现场情况而定。观测点的制作要求规范美观，并用水泥
14、砂浆围筑，观测点做好后，必须严加保护，不得碰撞，拟采用砖块围筑，待须观测时再移开豉块。第3节监测频率基坑监测的频率要随土方开挖进度和基坑变化情况作调整，基坑监测点布设两天后开始读测原始值，且应不少于2次。当基坑开始挖土时，监测次数要增加，开挖以后每天测量一次，当基坑边坡位移出现突变量，增加到一天两次甚至两小时观测一次，当边坡位移趋于稳定时，测量间隔时间可延长至510天。基坑的监测时间为从基坑开挖至污水管道安装完成，观测结果务必全面、真实、整洁，并整理成册。第4节钢板桩的检验与矫正4.1 钢板桩检验用于基坑临时支护的钢板桩，使用前应进行外观检验，包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等，必须符合钢板桩质量标准表的要求，否则在打桩前应予以矫正。桩型有效宽度b(%)端头矩形比(mm)厚度比(mm)平直度(%L)重量(%)长度L表面欠陷(%6)锁口(mm)垂直向平形向18m10m10mU型22士0.5+0.60.8土1.20.0150.120.150.124200mm42Z型-1+32+0.5+0.60.81.20.0150.120.150.12土4+200mm42箱型
