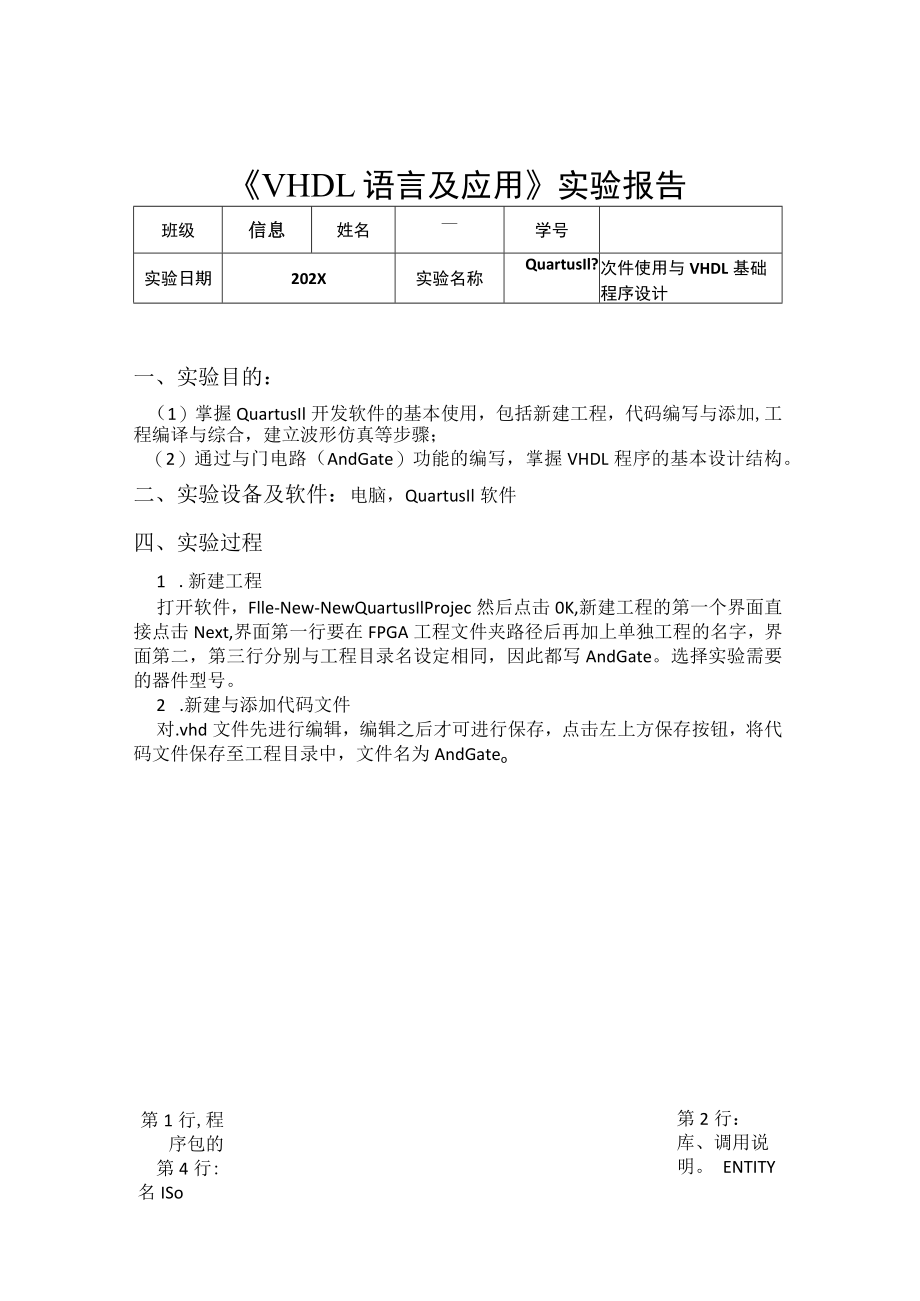

2022VHDL课程实验报告(Quartus II 软件使用与 VHDL 基础程序设计).docx_第2页
第2页 / 共4页
2022VHDL课程实验报告(Quartus II 软件使用与 VHDL 基础程序设计).docx_第3页
第3页 / 共4页
2022VHDL课程实验报告(Quartus II 软件使用与 VHDL 基础程序设计).docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《2022VHDL课程实验报告(Quartus II 软件使用与 VHDL 基础程序设计).docx》由会员分享,可在线阅读,更多相关《2022VHDL课程实验报告(Quartus II 软件使用与 VHDL 基础程序设计).docx(4页珍藏版)》请在第壹文秘上搜索。

1、VHDL语言及应用实验报告班级信息姓名学号实验日期202X实验名称QuartusIl?次件使用与VHDL基础程序设计一、实验目的:(1)掌握QuartusIl开发软件的基本使用,包括新建工程,代码编写与添加,工程编译与综合,建立波形仿真等步骤;(2)通过与门电路(AndGate)功能的编写,掌握VHDL程序的基本设计结构。二、实验设备及软件:电脑,QuartusIl软件四、实验过程1 .新建工程打开软件,Flle-New-NewQuartusIlProjec然后点击0K,新建工程的第一个界面直接点击Next,界面第一行要在FPGA工程文件夹路径后再加上单独工程的名字,界面第二,第三行分别与工程

2、目录名设定相同,因此都写AndGate。选择实验需要的器件型号。2 .新建与添加代码文件第1行,程序包的第4行: 名ISo第2行:库、调用说明。 ENTITY实体对.vhd文件先进行编辑,编辑之后才可进行保存,点击左上方保存按钮,将代码文件保存至工程目录中,文件名为AndGateo第6行,第7行:输入的端口类型,输出的端口类型。第12行:将信号赋值给对应的输出端口。3 .工程编译编译完成,通过下方的Message窗口可以确认编译是否成功,如有错误,从MeSSage信息提示判断代码何处出现错误,在编译完成后,点击左侧编译窗口中的RTLViewer可以查看代码综合生成的电路,此时编译窗口中还有一布

3、EDANetlistWriter没有自动完成,如果要进行功能波形仿真,则此时要再双击EDANetlistWriter完成。4 .波形仿真点击左上角的File-New-VectorWaveformFile点击0K,出现波形文件界面后,点击左上方保存按钮,将其保存至工程目录中,默认命名与工程名相同,都为AndGateo在波形文件界面左侧的Name拦中右键,选择lnsert-lnsertNodeorBus,在弹出的界面中,点击NodeFinder。在NodeFinder界面中,先点击右上方的Listo下方出现所有输入输出端口,可以选择不同的端口,点击中间的符号进行添加;将输入信号都设置好后,点击上方

4、工具栏中的StartSimuIation按钮,开始运行仿真,等待片刻后就会出现仿真结果。5 .功能仿真Processing-SimulatorTooI-FunctionaI-GenerateFunctionalSimulationNetliSt,点击Start然后点击Peport.五、实验结果记录及分析tcXXnAndGeteAndGe.vhd(ntffy4Cydonm:EPKSSF44C*电AndGeteS%rraflfcfkawLIBRARYIEEE;USEIBE.Std_Logic_l164.AU;Row:ComplaDonCuttoMz.iovComPI。0APartrtJooMcr9

5、cVOHMUtS2S4RTLVieweeQStateMactnVwrYTCh0fc9rM4pVWwtrMftpplENTITYAndGateISIPORTQ(arb:INstdLoqic:YC:OUTStd_Logic;END;QARCHITEXTOREhehvOFAndGateBBEGINlc-aandb;END;Messaae204019GeneratedfileAndGate-vd.sdoinfolderRD:/Quactus13.OZFPGAePrj/AndG1用QuartusII64-BitEDANetlistWriterwassuccessful.0errors90warnin(2

6、93000QuartusIIFullCompilationwassuccessful.0errors,8warnings六、总结本次实验熟悉了QUartUSll的使用方法,以及使用时应该注意的问题。学习了VHDL语言。在实验中应该注意语言的格式要求,留意语法标准,整理好逻辑思维的同时保证格式正确。有了这次实验对这门课有了更加深入的了解。1LIBRARYIEEE;2USEIEEE.Std_Logic_1164.ALL;34ENTITYAndGateIS5IPORT6El(azb:INStd_Logic;7c:OUTstd_logic);8END;9ioBarchitecturehehvofAndGateis11BBEGIn12l11c=aANDb;13END;

展开阅读全文
