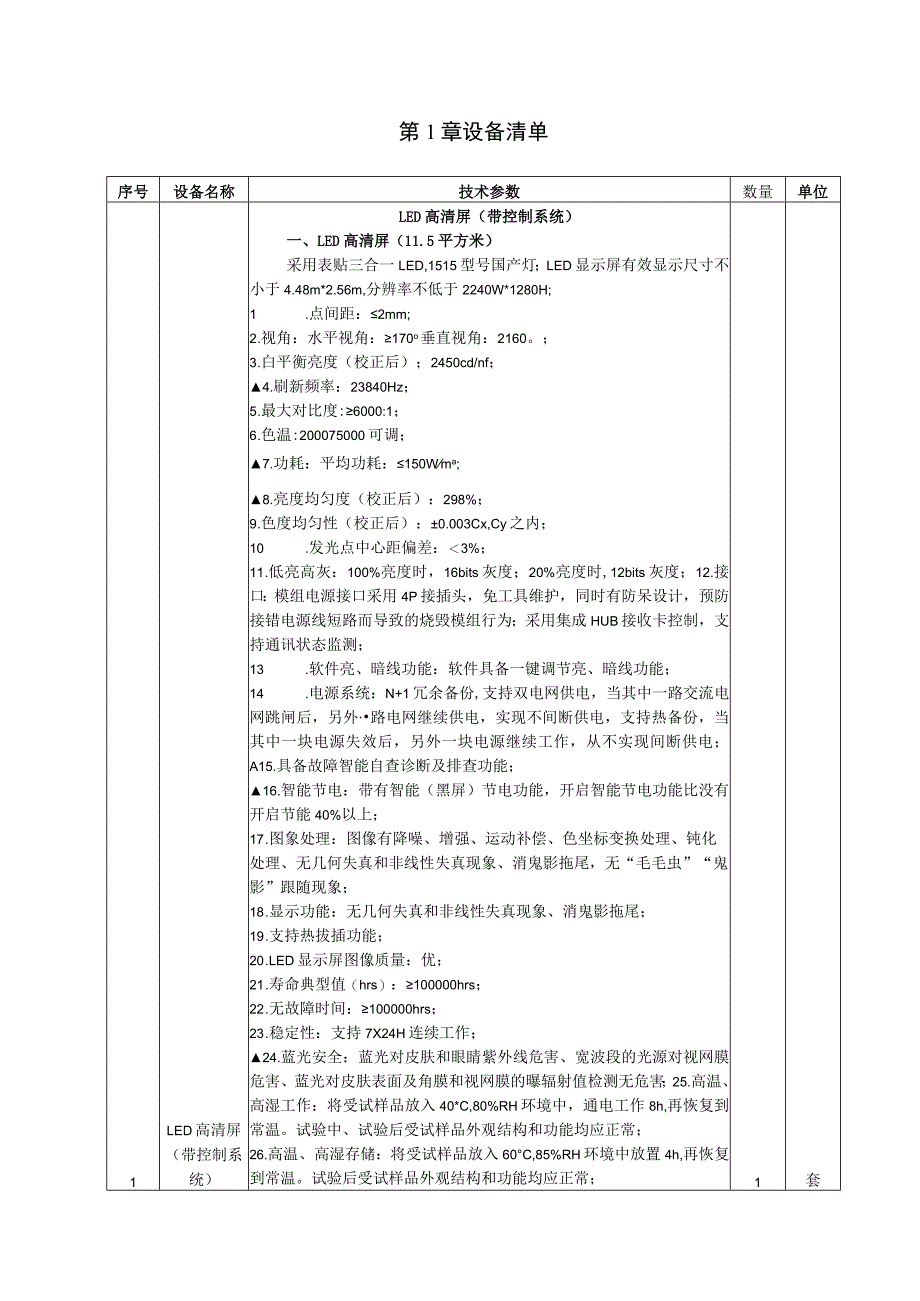

1、第1章设备清单序号设备名称技术参数数量单位1LED高清屏（带控制系统）LED高清屏（带控制系统）一、LED高清屏（11.5平方米）采用表贴三合一LED,1515型号国产灯；LED显示屏有效显示尺寸不小于4.48m*2.56m,分辨率不低于2240W*1280H;1 .点间距：2mm;2 .视角：水平视角：170o垂直视角：2160。；3 .白平衡亮度（校正后）；2450cd/nf；4.刷新频率：23840Hz；5 .最大对比度:6000:1；6 .色温:200075000可调；7.功耗：平均功耗：150Wma;8.亮度均匀度（校正后）：298%；9 .色度均匀性（校正后）：0.003Cx,Cy
2、之内；10 .发光点中心距偏差：3%；11 .低亮高灰：100%亮度时，16bits灰度；20%亮度时,12bits灰度；12.接口：模组电源接口采用4P接插头，免工具维护，同时有防呆设计，预防接错电源线短路而导致的烧毁模组行为；采用集成HUB接收卡控制，支持通讯状态监测；13 .软件亮、暗线功能：软件具备一键调节亮、暗线功能；14 .电源系统：N+1冗余备份,支持双电网供电，当其中一路交流电网跳闸后，另外路电网继续供电，实现不间断供电，支持热备份，当其中一块电源失效后，另外一块电源继续工作，从不实现间断供电；A15.具备故障智能自查诊断及排查功能；16.智能节电：带有智能（黑屏）节电功能，开
3、启智能节电功能比没有开启节能40%以上；17 .图象处理：图像有降噪、增强、运动补偿、色坐标变换处理、钝化处理、无几何失真和非线性失真现象、消鬼影拖尾，无“毛毛虫”“鬼影”跟随现象；18 .显示功能：无几何失真和非线性失真现象、消鬼影拖尾；19 .支持热拔插功能；20 .LED显示屏图像质量：优；21 .寿命典型值（hrs）：100000hrs；22 .无故障时间：100000hrs；23 .稳定性：支持7X24H连续工作；24.蓝光安全：蓝光对皮肤和眼睛紫外线危害、宽波段的光源对视网膜危害、蓝光对皮肤表面及角膜和视网膜的曝辐射值检测无危害；25.高温、高湿工作：将受试样品放入40*C,80%

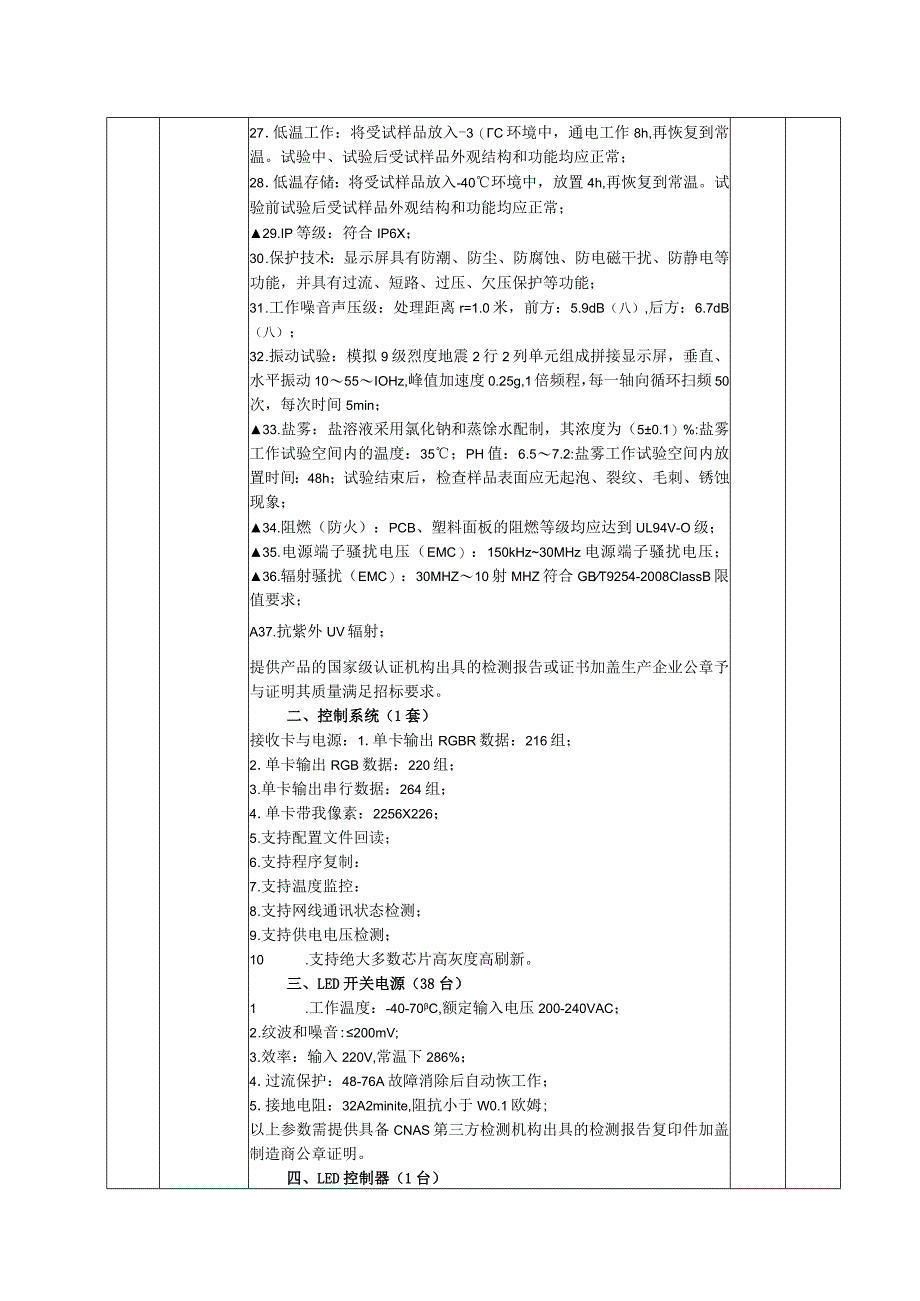

4、RH环境中，通电工作8h,再恢复到常温。试验中、试验后受试样品外观结构和功能均应正常；26.高温、高湿存储：将受试样品放入60C,85%RH环境中放置4h,再恢复到常温。试验后受试样品外观结构和功能均应正常；1套27 .低温工作：将受试样品放入-3（C环境中，通电工作8h,再恢复到常温。试验中、试验后受试样品外观结构和功能均应正常；28 .低温存储：将受试样品放入-40环境中，放置4h,再恢复到常温。试验前试验后受试样品外观结构和功能均应正常；29.IP等级：符合IP6X；30 .保护技术：显示屏具有防潮、防尘、防腐蚀、防电磁干扰、防静电等功能，并具有过流、短路、过压、欠压保护等功能；31 .
5、工作噪音声压级：处理距离r=1.0米，前方：5.9dB（八）,后方：6.7dB（八）；32 .振动试验：模拟9级烈度地震2行2列单元组成拼接显示屏，垂直、水平振动1055IOHz,峰值加速度0.25g,1倍频程，每一轴向循环扫频50次，每次时间5min；33.盐雾：盐溶液采用氯化钠和蒸馀水配制，其浓度为（50.1）%:盐雾工作试验空间内的温度：35；PH值：6.57.2:盐雾工作试验空间内放置时间：48h；试验结束后，检查样品表面应无起泡、裂纹、毛刺、锈蚀现象；34.阻燃（防火）：PCB、塑料面板的阻燃等级均应达到UL94V-O级；35.电源端子骚扰电压（EMC）：150kHz30MHz电源端
6、子骚扰电压；36.辐射骚扰（EMC）：30MHZ10射MHZ符合GBT9254-2008ClassB限值要求；A37.抗紫外UV辐射；提供产品的国家级认证机构出具的检测报告或证书加盖生产企业公章予与证明其质量满足招标要求。二、控制系统（1套）接收卡与电源：1.单卡输出RGBR数据：216组；2 .单卡输出RGB数据：220组；3 .单卡输出串行数据：264组；4 .单卡带我像素：2256X226；5 .支持配置文件回读；6 .支持程序复制：7 .支持温度监控：8 .支持网线通讯状态检测；9 .支持供电电压检测；10 .支持绝大多数芯片高灰度高刷新。三、LED开关电源（38台）1 .工作温度：-
7、40-70C,额定输入电压200-240VAC；2 .纹波和噪音:200mV;3 .效率：输入220V,常温下286%；4 .过流保护：48-76A故障消除后自动恢工作；5 .接地电阻：32A2minite,阻抗小于W0.1欧姆;以上参数需提供具备CNAS第三方检测机构出具的检测报告复印件加盖制造商公章证明。四、LED控制器（1台）1 .支持常见的视频接口，包括1路3G-SDI,2路HDMIl.3,1路DVb1路CVBS,1路VGA,1路USB播放。2 .支持3个窗口和1路OSDo3 .支持快捷配屏和高级配屏功能。4 .支持HDMKDVl输入分辨率自定义调节。5 .支持设备间备份设置。6 .视
8、频输出最大带载高达390万像素。7 .支持一键将优先级最低的窗口全屏自动缩放，增强产品实用性能。8 .支持创建10个用户场景作为模板保存，方便使用。9 .扩展子卡支持AP+WiFi无线模式，可实现手机，电脑的无线投屏。10.设备支持Fn快捷键功能自定义，可快速调用保存场景进行切换、亮度、窗口等快捷功能，增强产品实用性能。11.产品本身集成视频处理器与发送卡于一体。五、结构装饰（11.5平方米）1、钢结构：钢架构件（含接合板）采用Q235B钢制作，保证其抗拉强度、伸长率、屈服点，碳、硫、磷的极限含量；2、焊条：手工焊：Q235连接用E43系列焊条；3、自动焊：Q235连接用H08系列焊条；4、要
9、求：抗风8级抗震7级；5、包边：不锈钢包边；六、配电柜（1台）20KW,配电柜具备防雷、过压、过流、欠压、短路、断路以及漏电保护措施；配电柜内装有漏电保护开关、空气开关、熔断器、延时启动接触器、电源防雷器等，配电柜门上还装有旋钮开关和指示灯等；配电柜内主令开关均选用品牌器件，远程控电。第2章项目施工要求：中标人提供“交钥匙”工程，即将所提供的软、硬件产品按采购人的要求安装，调试完毕，保证采购人所有设备能够正常运行。第3章培训要求：中标人负责对学校教师针对LED屏幕常用的操作使用、一般维护、常见故障排除等进行专业的培训I,培训在校方指定的地点进行，培训周期不低于1天。第4章售后服务及商务要求：售
10、后服务要求每年提供至少一次或以上的巡检服务，保障设备的稳定运行，365天全年无休，第二自然日上门服务；以上服务信息原厂400/800售后电话或官网可查；提供本地上门服务。商务要求1、报价含投标商供应产品到达买方并能正常使用的一切费用，含税金，运输费，装卸费，保险费，安装调试费，技术服务费，测试费，保修费；报价截止时间止，按报价最低的确定为预中标供应商。2、验收与付款方式合同签定后五个工作日内中标供应商支付总价的2.5%作为履约保证金,履约保证金待项目验收结束后无息退还。合同生效及设备安装调试完成后，需进行一个月的试运行，试运行一个月后，学校组织人员对设备进行验收，设备安装调试验收合格后付至合同
11、总价的100%。3、预中标供应商在预中标后三天内提供中标产品原厂的授权质保函原件和原厂售后服务承诺函原件、明细清单等竞价文件要求提供的证明材料，三天内提供不了的作无效标处理。4、采购文件中标有的技术指标不容许发生偏离的，如发生偏离视为无效标处理。5、竞价文件中注明品牌型号及参数，必须符合参数要求，不符合要求的报价作无效处理。6、供货要求：(1)中标人需保证投标设备均为原厂原货，均是全新未使用过的，且生产日期是近六个月内出厂的产品。(2)质保期：设备原厂免费质保三年，原厂保修服务内容必须是其标准的产品服务和投标承诺的服务。(3)售中、售后服务要求：安装、调试时中标人必须指派专业技术人员现场参加，直至验收合格。发生故障2小时内到场响应,8小时内解决问题故障,定期巡查维护。；质保期满后，必须配合采购单位做好后续衔接工作。
