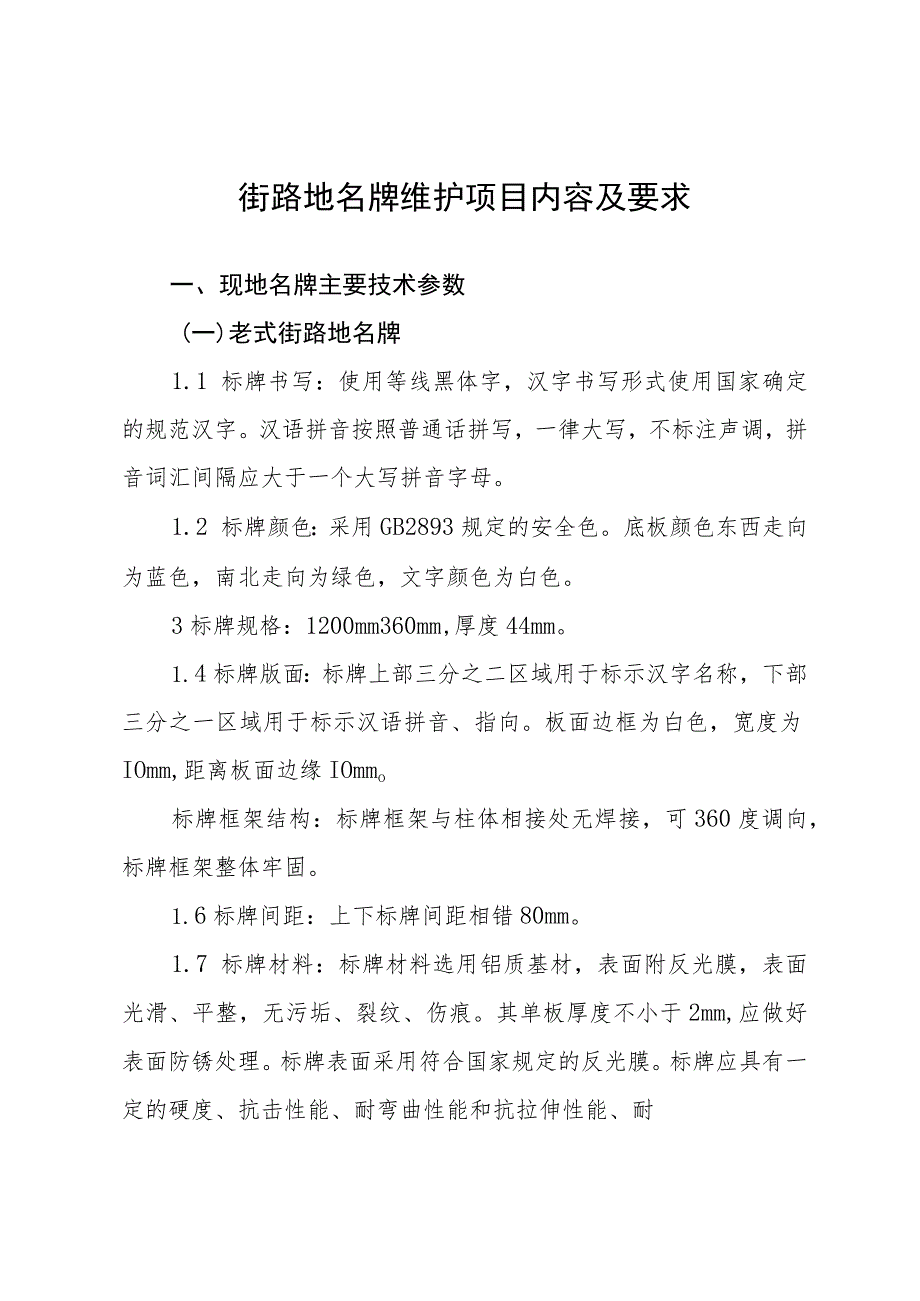

1、街路地名牌维护项目内容及要求一、现地名牌主要技术参数(一)老式街路地名牌1.1 标牌书写：使用等线黑体字，汉字书写形式使用国家确定的规范汉字。汉语拼音按照普通话拼写，一律大写，不标注声调，拼音词汇间隔应大于一个大写拼音字母。1.2 标牌颜色：采用GB2893规定的安全色。底板颜色东西走向为蓝色，南北走向为绿色，文字颜色为白色。3标牌规格：1200mm360mm,厚度44mm。1.4标牌版面：标牌上部三分之二区域用于标示汉字名称，下部三分之一区域用于标示汉语拼音、指向。板面边框为白色，宽度为IOmm,距离板面边缘IOmmo标牌框架结构：标牌框架与柱体相接处无焊接，可360度调向，标牌框架整体牢固

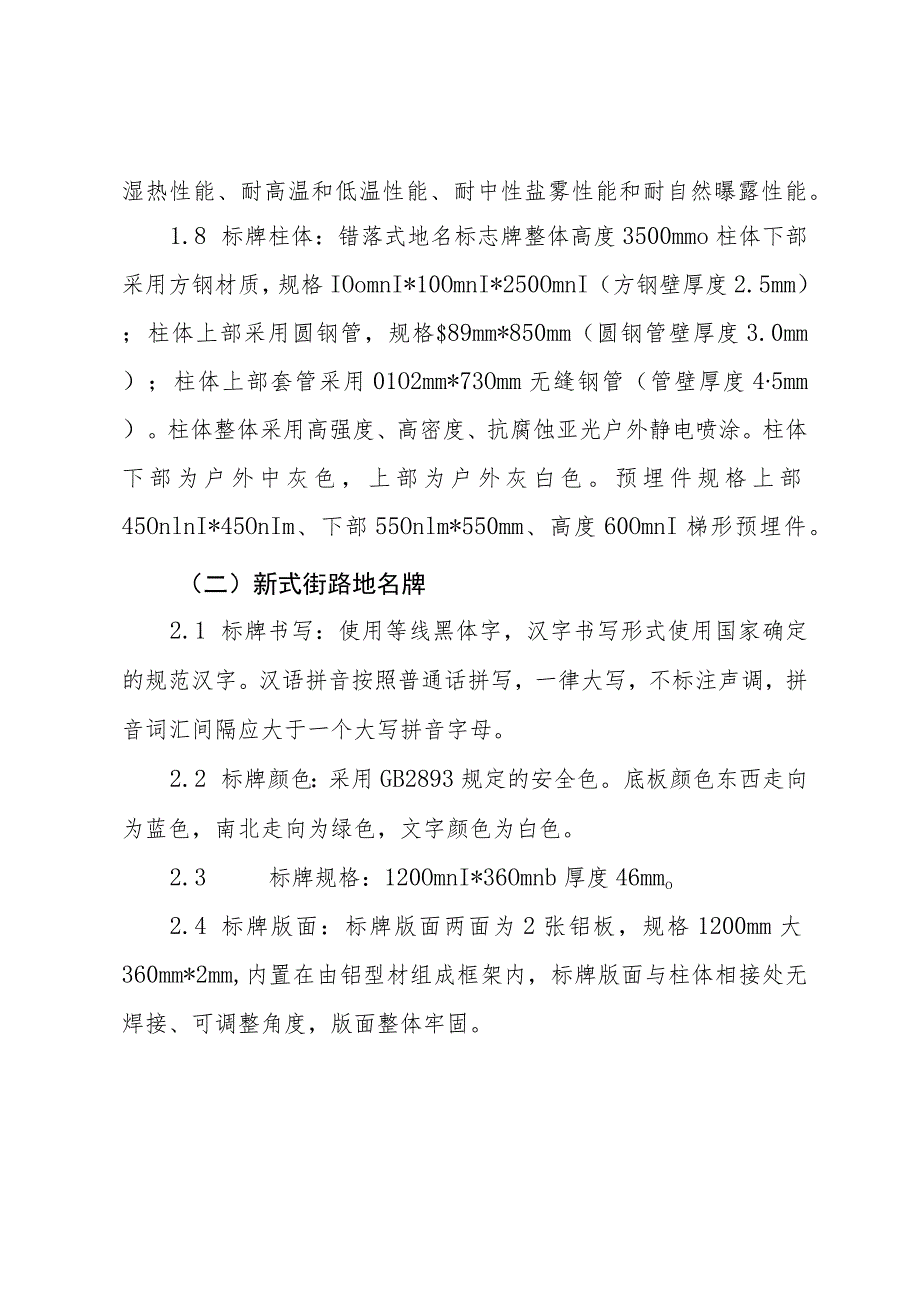

2、。1.6标牌间距：上下标牌间距相错80mm。1.7 标牌材料：标牌材料选用铝质基材，表面附反光膜，表面光滑、平整，无污垢、裂纹、伤痕。其单板厚度不小于2mm,应做好表面防锈处理。标牌表面采用符合国家规定的反光膜。标牌应具有一定的硬度、抗击性能、耐弯曲性能和抗拉伸性能、耐湿热性能、耐高温和低温性能、耐中性盐雾性能和耐自然曝露性能。1.8 标牌柱体：错落式地名标志牌整体高度3500mmo柱体下部采用方钢材质，规格IOomnI*10OmnI*250OmnI（方钢壁厚度2.5mm）；柱体上部采用圆钢管，规格$89mm*850mm（圆钢管壁厚度3.0mm）；柱体上部套管采用01O2mm*73Omm无缝钢
3、管（管壁厚度45mm）。柱体整体采用高强度、高密度、抗腐蚀亚光户外静电喷涂。柱体下部为户外中灰色，上部为户外灰白色。预埋件规格上部45OnlnI*45OnIm、下部55Onlm*550mm、高度60OmnI梯形预埋件。（二）新式街路地名牌2.1 标牌书写：使用等线黑体字，汉字书写形式使用国家确定的规范汉字。汉语拼音按照普通话拼写，一律大写，不标注声调，拼音词汇间隔应大于一个大写拼音字母。2.2 标牌颜色：采用GB2893规定的安全色。底板颜色东西走向为蓝色，南北走向为绿色，文字颜色为白色。2.3 标牌规格：120OmnI*36Omnb厚度46mmo2.4 标牌版面：标牌版面两面为2张铝板，规格

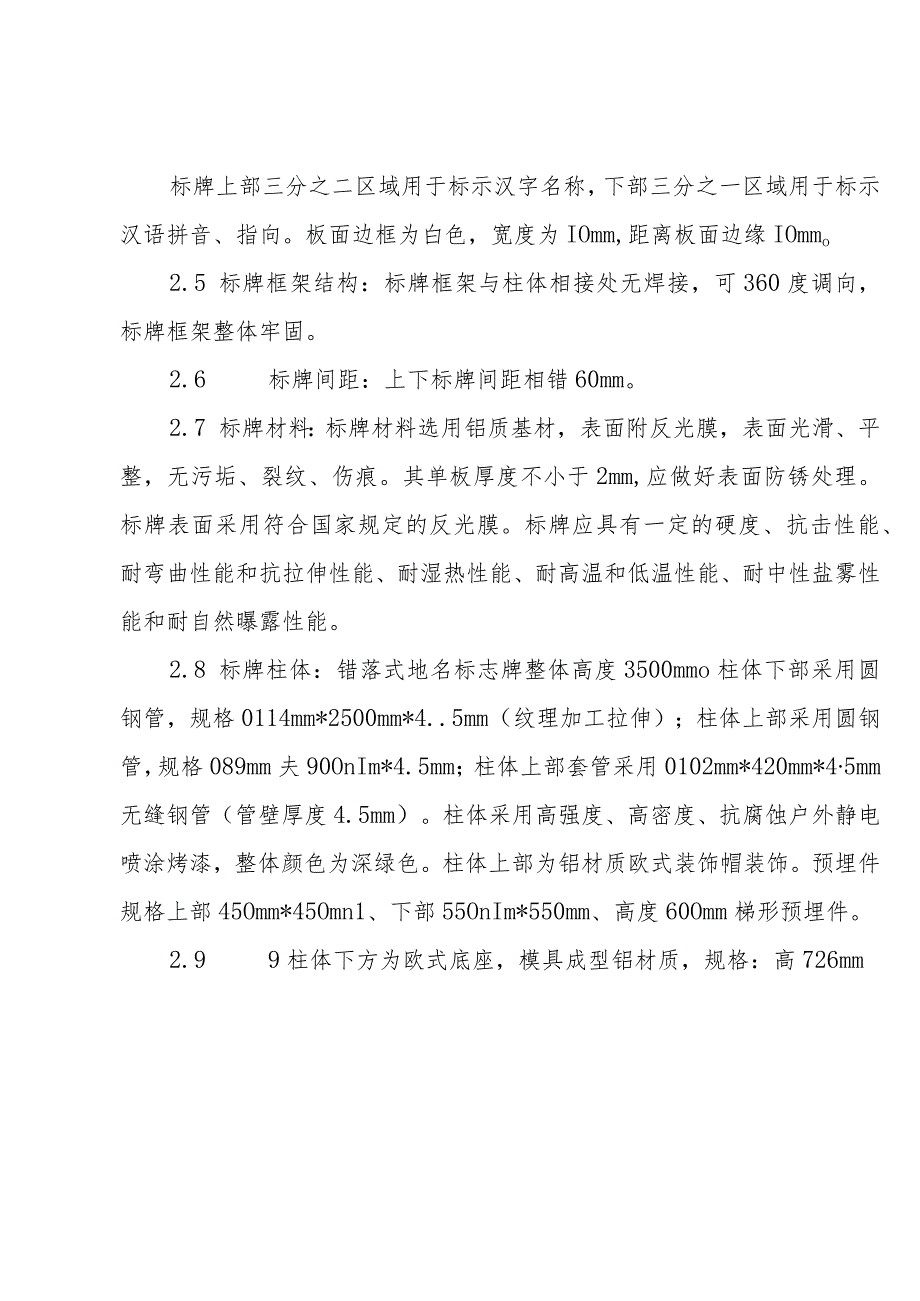

4、1200mm大360mm*2mm,内置在由铝型材组成框架内，标牌版面与柱体相接处无焊接、可调整角度，版面整体牢固。标牌上部三分之二区域用于标示汉字名称，下部三分之一区域用于标示汉语拼音、指向。板面边框为白色，宽度为IOmm,距离板面边缘IOmmo2.5 标牌框架结构：标牌框架与柱体相接处无焊接，可360度调向，标牌框架整体牢固。2.6 标牌间距：上下标牌间距相错60mm。2.7 标牌材料：标牌材料选用铝质基材，表面附反光膜，表面光滑、平整，无污垢、裂纹、伤痕。其单板厚度不小于2mm,应做好表面防锈处理。标牌表面采用符合国家规定的反光膜。标牌应具有一定的硬度、抗击性能、耐弯曲性能和抗拉伸性能、耐
5、湿热性能、耐高温和低温性能、耐中性盐雾性能和耐自然曝露性能。2.8 标牌柱体：错落式地名标志牌整体高度3500mmo柱体下部采用圆钢管，规格0114mm*2500mm*4.5mm（纹理加工拉伸）；柱体上部采用圆钢管，规格089mm夫90OnIm*4.5mm；柱体上部套管采用0102mm*420mm*45mm无缝钢管（管壁厚度4.5mm）。柱体采用高强度、高密度、抗腐蚀户外静电喷涂烤漆，整体颜色为深绿色。柱体上部为铝材质欧式装饰帽装饰。预埋件规格上部45Omm*45Omn1、下部55OnIm*550mm、高度60Omm梯形预埋件。2.9 9柱体下方为欧式底座，模具成型铝材质，规格：高726mm*
6、28OnInl混凝土基础60OninI*60OmnI*800(mm),C25商於r,基础内置4根M16的地脚螺栓。二、维护内容序号项目单位项目说明1标牌维护次1、牌子破损需要维修，破损较小可以现场处理，牌子的指示方向转轴。现场修理牌子，调正指示方向。2、柱头丢失、套管毁损报废，可以现场直接更换的，拆除旧件，更换新件。2标牌维修次修牌子不需要挖坑的部件拆除1、牌子破损需要维修，破损面积比较大，街路名称缺损或者因季节、自然条件等不能现场处理的问题，需要返厂维修或者更换新的牌子，暂时拆除拉回。2、套管毁损报废，不能现场恢复的，需要拆除毁损套管及牌子，暂时拆除拉回。3路杆维护次需要挖坑的现场维护及需要
7、路杆、预埋件拆除的1、非质量问题的路杆倾斜，如车撞等，施工人员到现场进行现场勘察，使用专用工具将路边步道板或者理石掀开，然后将路标的基座挖开，将路杆扶正，水平尺进行超平，用水泥砂石进行回填，再将维修地段路面恢复。2、如挖开后发现需要更换路杆或者预埋件，不能当时处理的情况，需要先把损坏报废部件挖出拆除，基坑临时回填，再将维修地段路面恢复。然后连同整套路标暂时拆除拉回。3、前期已拆除拉回的部件，返回现场进行重新安装。4柱头、套管等喷次先把柱头及两个套管部件拆卸下来，清理小广告等乱贴乱画，漆再将需维护部件表面打磨掉原有底漆进行两遍重新喷漆（包括柱头，两个套管，及上部圆管部分）。5路杆喷漆次先把部件拆
8、卸下来，清理小广告等乱贴乱画，再将需维护部件表面打磨掉原有底漆进行两遍重新喷漆（包括下部方管、大护套部分）。6重新安装次需要更换件的产品，返回现场进行重新安装。7补设安装次整套路标丢失，重新制作新产品后，原位重新安装。8更换新的牌子件旧件报废或丢失，无修复价值，更换新件9更换新的柱头件旧件报废或丢失，无修复价值，更换新件10更换新的路杆件旧件报废或丢失，无修复价值，更换新件11更换新的预埋件件旧件报废或丢失，无修复价值，更换新件12更换新的套管件旧件报废或丢失，无修复价值，更换新件13更换新的欧式护套件旧件报废或丢失，无修复价值，更换新件三、维护要求（一）本项目不允许转包、不接受联合投标。采购
9、单位将对预中标供应商企业情况进行现场全面考核。质量验收：质量验收标准，按照国家标准GB17733-2008地名标志有关规定执行。采购单位在产品制作安装及维护后负责组织验收，如在验收过程中发现有不合格产品或未按招标文件要求安装、维护的，采购单位将立即终止合同，一切损失由供应商自负，采购单位将追究供应商经济赔偿责任。街路牌倾倒撞到车辆、行人等需要赔偿的，一律由供应商负责处置解决。(二)其他要求：1,投标供应商必须提供符合要求的产品，进行安装、维修：需符合国家相关技术标准，负责送货、安装、调试，直至验收。安装、维修、调试完毕后，供应商负责恢复现场。(1)供应商在报价中须包括以上全部费用。(2)如交付使用时间违约，每天按合同总价的0.3%罚款，罚款最多为合同总价5o2 .采购人必须严格按照采购要求和供应商相关承诺组织验收，否则由于不认真或虚假验收出现质量问题，采购人负相应责任。3 .每年维护发生的成本费用按最后实际发生核定核算，乙方先期垫付，结算周期为一年，次年结算上一年工程款实际支付金额以结算评审审定额为准。维护时间为三年，采购单位每年视乙方工作表现和政府有无新要求，再确定是否继续履行下一年合同。
