《金黄色珍珠鉴别方法.docx》由会员分享，可在线阅读，更多相关《金黄色珍珠鉴别方法.docx（5页珍藏版）》请在第壹文秘上搜索。

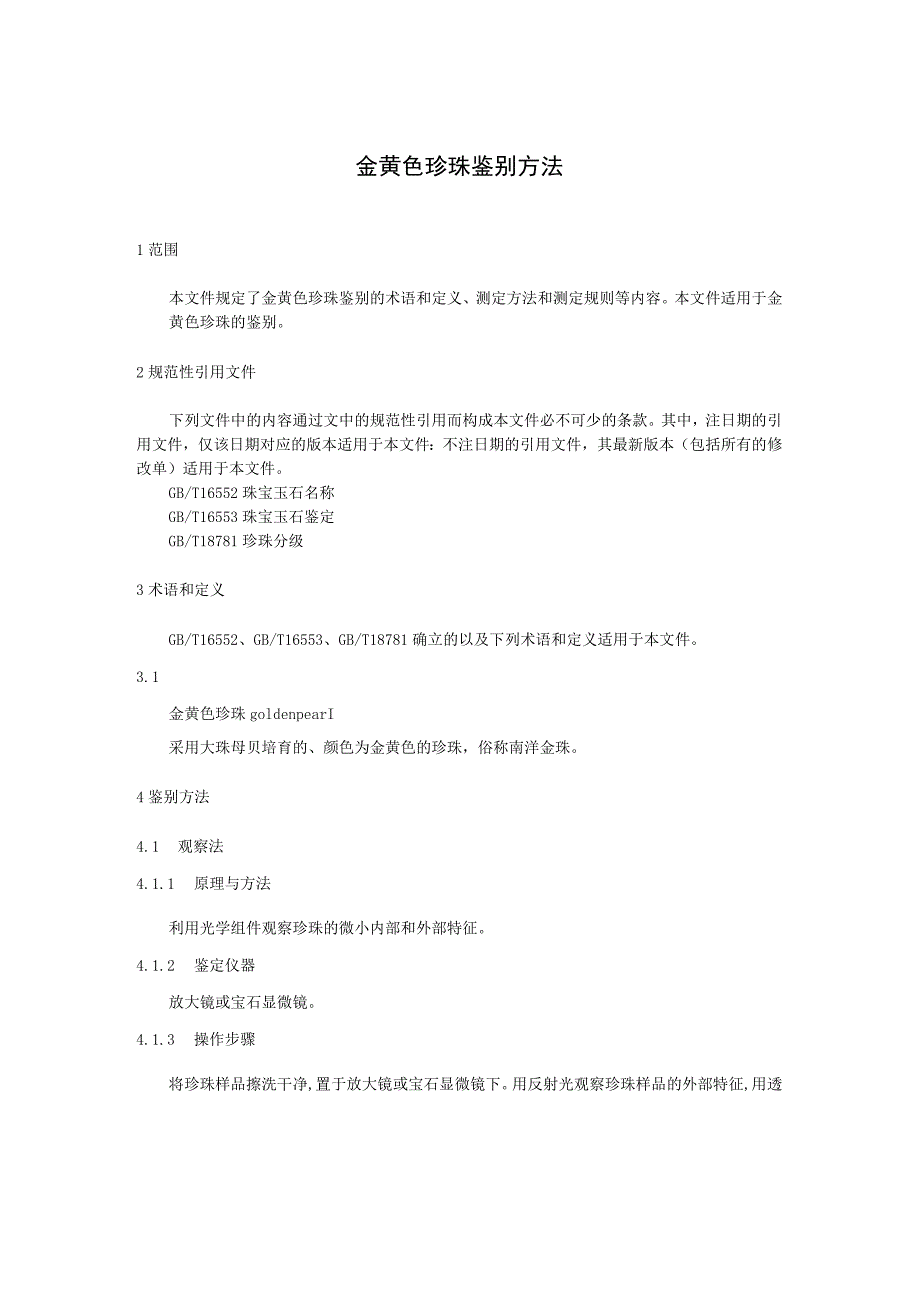

1、金黄色珍珠鉴别方法1范围本文件规定了金黄色珍珠鉴别的术语和定义、测定方法和测定规则等内容。本文件适用于金黄色珍珠的鉴别。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16552珠宝玉石名称GB/T16553珠宝玉石鉴定GB/T18781珍珠分级3术语和定义GB/T16552、GB/T16553、GB/T18781确立的以及下列术语和定义适用于本文件。3.1金黄色珍珠goldenpearI采用大珠母贝培育的、颜色为金黄色的珍珠，俗称南洋

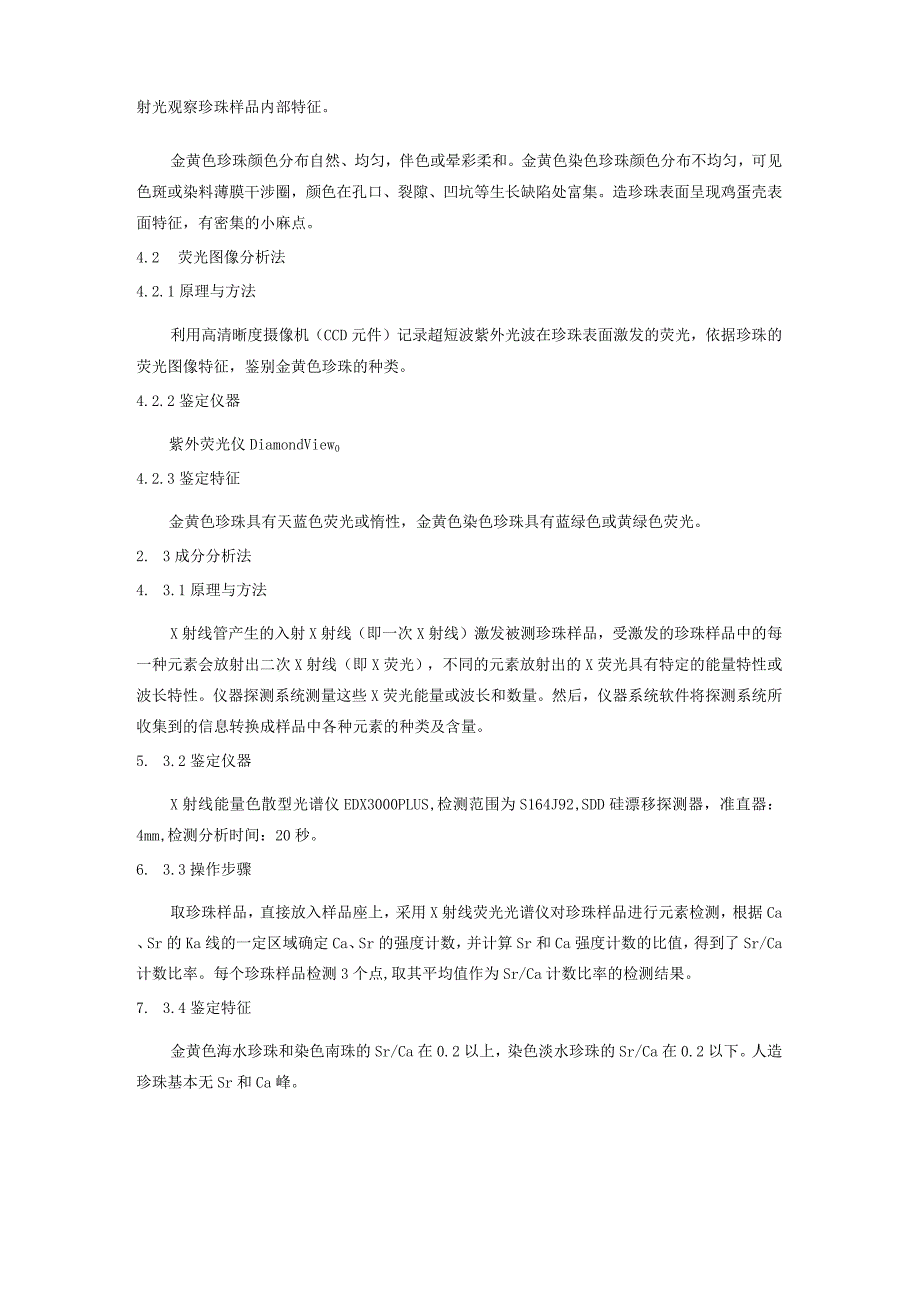

2、金珠。4鉴别方法4.1 观察法4.1.1 原理与方法利用光学组件观察珍珠的微小内部和外部特征。4.1.2 鉴定仪器放大镜或宝石显微镜。4.1.3 操作步骤将珍珠样品擦洗干净,置于放大镜或宝石显微镜下。用反射光观察珍珠样品的外部特征,用透射光观察珍珠样品内部特征。金黄色珍珠颜色分布自然、均匀，伴色或晕彩柔和。金黄色染色珍珠颜色分布不均匀，可见色斑或染料薄膜干涉圈，颜色在孔口、裂隙、凹坑等生长缺陷处富集。造珍珠表面呈现鸡蛋壳表面特征，有密集的小麻点。4.2 荧光图像分析法4.2.1原理与方法利用高清晰度摄像机（CCD元件）记录超短波紫外光波在珍珠表面激发的荧光，依据珍珠的荧光图像特征，鉴别金黄色珍
3、珠的种类。4.2.2鉴定仪器紫外荧光仪DiamondView04.2.3鉴定特征金黄色珍珠具有天蓝色荧光或惰性，金黄色染色珍珠具有蓝绿色或黄绿色荧光。2. 3成分分析法4. 3.1原理与方法X射线管产生的入射X射线（即一次X射线）激发被测珍珠样品，受激发的珍珠样品中的每一种元素会放射出二次X射线（即X荧光），不同的元素放射出的X荧光具有特定的能量特性或波长特性。仪器探测系统测量这些X荧光能量或波长和数量。然后，仪器系统软件将探测系统所收集到的信息转换成样品中各种元素的种类及含量。5. 3.2鉴定仪器X射线能量色散型光谱仪EDX3000PLUS,检测范围为S164J92,SDD硅漂移探测器，准直
4、器：4mm,检测分析时间：20秒。6. 3.3操作步骤取珍珠样品，直接放入样品座上，采用X射线荧光光谱仪对珍珠样品进行元素检测，根据Ca、Sr的Ka线的一定区域确定Ca、Sr的强度计数，并计算Sr和Ca强度计数的比值，得到了Sr/Ca计数比率。每个珍珠样品检测3个点,取其平均值作为Sr/Ca计数比率的检测结果。7. 3.4鉴定特征金黄色海水珍珠和染色南珠的Sr/Ca在0.2以上，染色淡水珍珠的Sr/Ca在0.2以下。人造珍珠基本无Sr和Ca峰。4.4紫外可见光谱分析法测定珍珠样品对紫外可见波段范围单色辐射的吸收或反射波长、波长范围及强度，对珍珠样品进行定性分析。4.4.2鉴定仪器紫外可见分光光
5、度计Gem-3000。4.4.3操作步骤使用标准白板进行测定校准；将被检珍珠样品清洁干净后放置在检测位处，检测位置应选择有代表性的光滑弧面，避XX头、凹坑和突起等缺陷，观测吸收谱线或谱带，读出对应的波长或波长范围。4.4.4鉴定特征金黄色珍珠的紫外可见光谱出现360nm和42OnIn处两个吸收谱峰，两者之间的曲线斜率为正值；金黄色染色珍珠的紫外可见光谱出现355nm和45Onnl附近的两个吸收谱峰，两者之间的曲线斜率为负值。4.5红外光谱分析法4.5.1原理与方法不同的分子结构产生不同的红外图谱，依据特征的红外吸收谱带的波数位、数目、谱型和谱带强度等特征，鉴别金黄色珍珠的种类。4.5.2鉴定仪
6、器红外光谱仪NiCOletis5o4.5.3鉴定特征金黄色珍珠和金黄色染色珍珠具有典型文石中碳酸根离子振动所致的特征红外吸收谱带，人造金黄色珍珠没有文石特征红外吸收谱带。4.6搽拭法4.6.1原理与方法采用蘸有丙酮的白色棉签榛拭珍珠样品表面，有些染料会溶解，使棉签出现颜色。观察橡拭前后棉签的颜色变化，鉴别金黄色珍珠的种类。4.6.2鉴定试剂和工具丙酮，白色棉签。4.6.3操作步骤采用蘸有丙酮的棉签梯拭珍珠样品表面，檄拭后，观察珍珠和棉签颜色变化特征。4. 6.4鉴定特征金黄色珍珠涂搽后，棉签颜色无变化。棉签颜色发生变化的为金黄色染色珍珠。人造珍珠表面会发生溶蚀。5鉴定规则4.1 鉴定人员应无色盲、色弱，接受过专门的技能培训。4.2 鉴定人员应无色盲、色弱，接受过专门的技能培训。5. 3依据4.1-4.5的鉴定方法，符合三条以上鉴定特征，综合判断珍珠样品的鉴XX果，确保鉴XX论的准确性和唯一性。4.6鉴定方法可能会对珍珠样品产生损害，使用前需经过送样者同意。5.4多粒组合金黄色珍珠，应逐一鉴定
