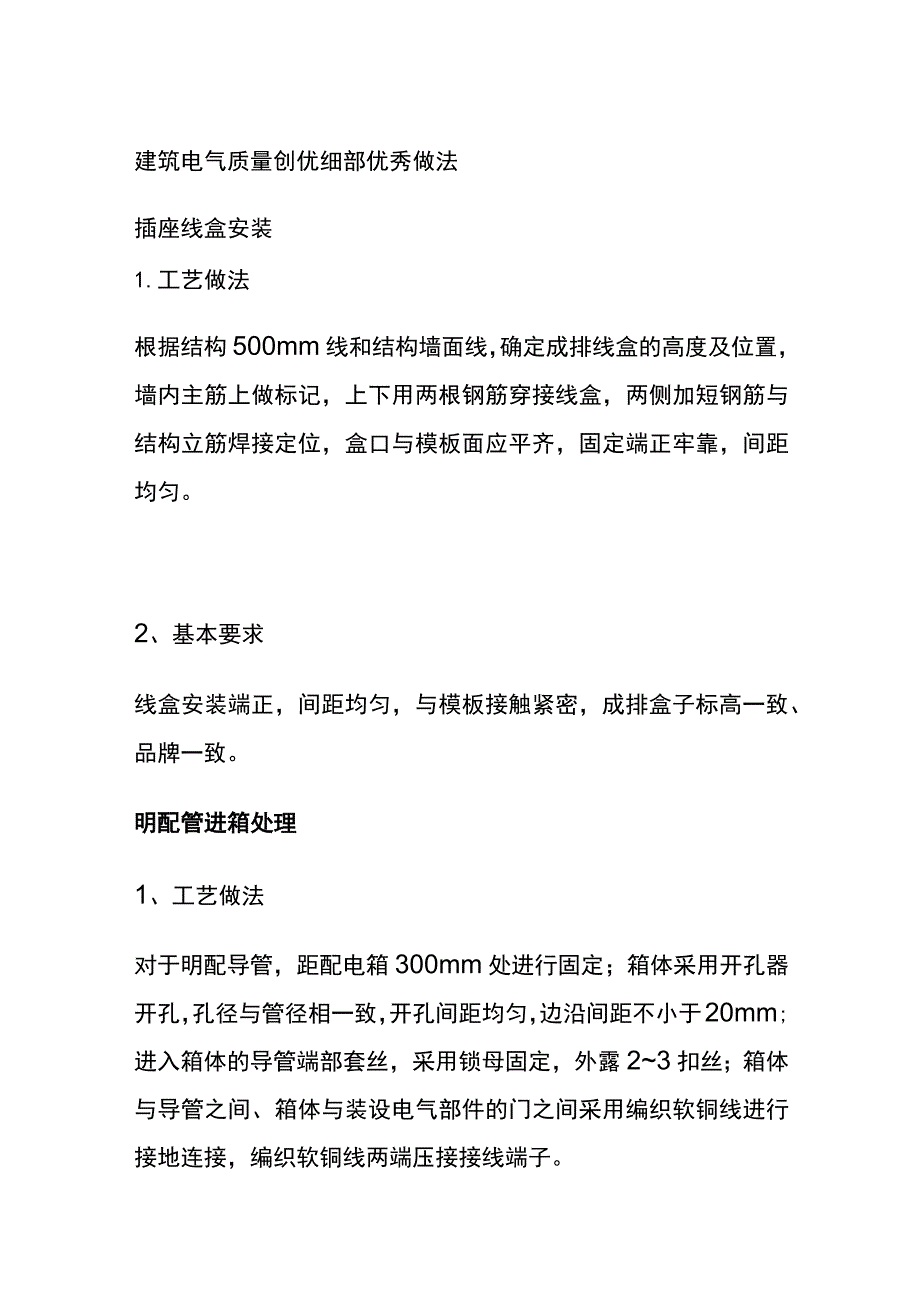

1、建筑电气质量创优细部优秀做法插座线盒安装1.工艺做法根据结构500mm线和结构墙面线，确定成排线盒的高度及位置，墙内主筋上做标记，上下用两根钢筋穿接线盒，两侧加短钢筋与结构立筋焊接定位，盒口与模板面应平齐，固定端正牢靠，间距均匀。2、基本要求线盒安装端正，间距均匀，与模板接触紧密，成排盒子标高一致、品牌一致。明配管进箱处理1、工艺做法对于明配导管，距配电箱300mm处进行固定；箱体采用开孔器开孔，孔径与管径相一致，开孔间距均匀，边沿间距不小于20mm;进入箱体的导管端部套丝，采用锁母固定，外露23扣丝；箱体与导管之间、箱体与装设电气部件的门之间采用编织软铜线进行接地连接，编织软铜线两端压接接线

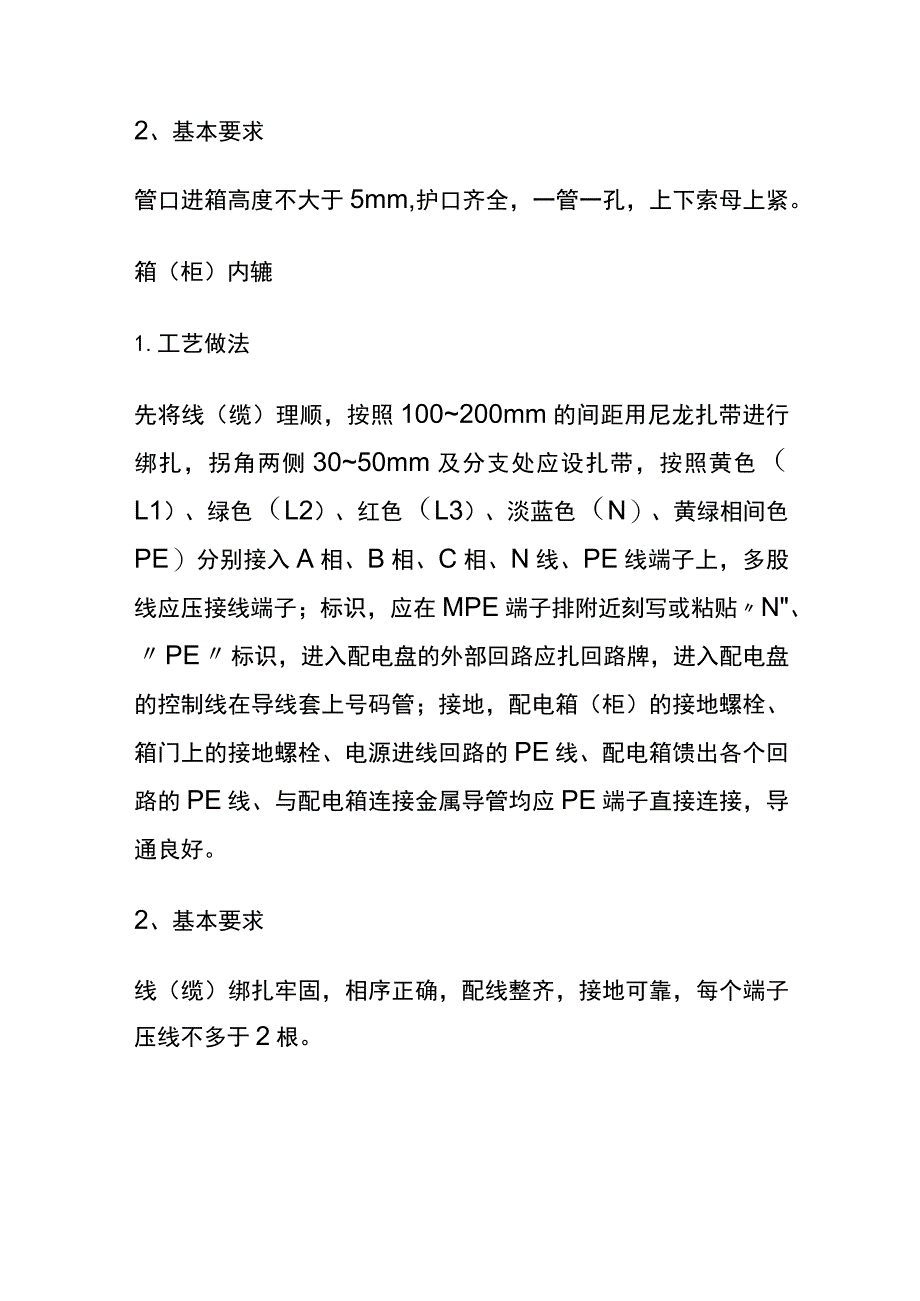

2、端子。2、基本要求管口进箱高度不大于5mm,护口齐全，一管一孔，上下索母上紧。箱（柜）内辘1.工艺做法先将线（缆）理顺，按照100200mm的间距用尼龙扎带进行绑扎，拐角两侧3050mm及分支处应设扎带，按照黄色（L1）、绿色（L2）、红色（L3）、淡蓝色（N）、黄绿相间色PE）分别接入A相、B相、C相、N线、PE线端子上，多股线应压接线端子；标识，应在MPE端子排附近刻写或粘贴N、PE标识，进入配电盘的外部回路应扎回路牌，进入配电盘的控制线在导线套上号码管；接地，配电箱（柜）的接地螺栓、箱门上的接地螺栓、电源进线回路的PE线、配电箱馈出各个回路的PE线、与配电箱连接金属导管均应PE端子直接连

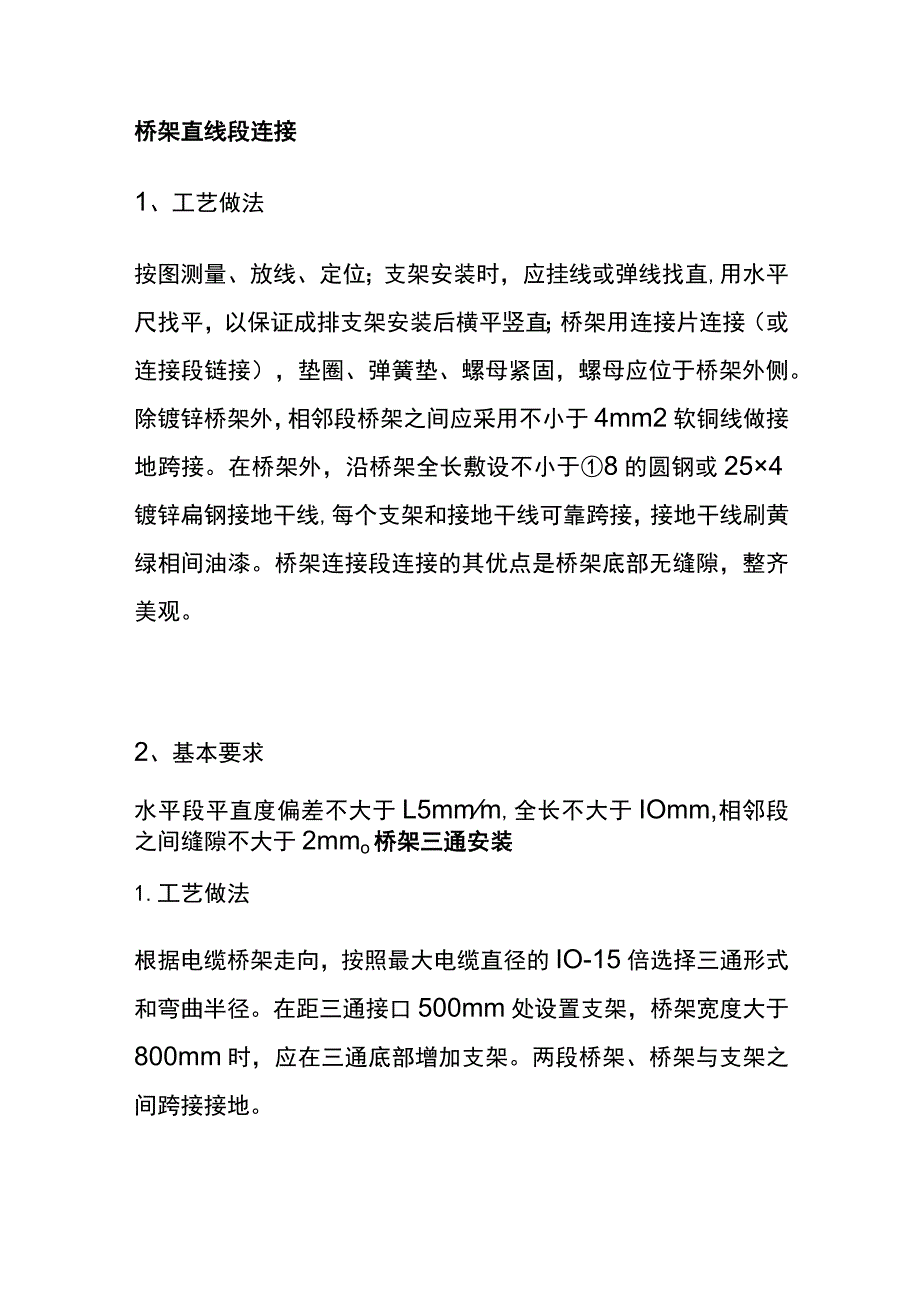

3、接，导通良好。2、基本要求线（缆）绑扎牢固，相序正确，配线整齐，接地可靠，每个端子压线不多于2根。桥架直线段连接1、工艺做法按图测量、放线、定位；支架安装时，应挂线或弹线找直,用水平尺找平，以保证成排支架安装后横平竖直；桥架用连接片连接（或连接段链接），垫圈、弹簧垫、螺母紧固，螺母应位于桥架外侧。除镀锌桥架外，相邻段桥架之间应采用不小于4mm2软铜线做接地跨接。在桥架外，沿桥架全长敷设不小于8的圆钢或254镀锌扁钢接地干线,每个支架和接地干线可靠跨接，接地干线刷黄绿相间油漆。桥架连接段连接的其优点是桥架底部无缝隙，整齐美观。2、基本要求水平段平直度偏差不大于L5mmm,全长不大于IOmm,相邻
4、段之间缝隙不大于2mmo桥架三通安装1.工艺做法根据电缆桥架走向，按照最大电缆直径的IO-15倍选择三通形式和弯曲半径。在距三通接口500mm处设置支架，桥架宽度大于800mm时，应在三通底部增加支架。两段桥架、桥架与支架之间跨接接地。2、基本要求三通连接紧密，接地可靠。桥架伸缩节安装1、工艺做法当桥架经过建筑物伸缩缝或桥架直线长度大于30m（铝合金及其它材料直线段长度大于15m）时，应设置伸缩节，伸缩节应设置在伸缩缝位置或直线长度的中间。伸缩节两侧各设置一个支架，支架与伸缩节端部距离不大于500mmo伸缩节补偿收缩衬板应设在伸缩节外侧，衬板螺栓孔应开成条形孔，衬板长度为两个连接板长度之和加3
5、0mm,双螺母应位于桥架外侧，且不能拧紧，以保证自由伸缩。伸缩节两端桥架应采用软铜线做接地跨接，接地线中间应留有余量。两段桥架、桥架与支架之间跨接接地。2、基本要求桥架伸缩节安装应与其它段桥架平直，内壁光滑，连接Jl三,伸缩自如。电缆敷设及安装1、工艺要求确定起点终点及电缆敷设途径；绘制桥架各个断面电缆位置,对载流量大的电缆应保持一定的间距,整个桥架内的电缆截面不应超过桥架截面的60%;电缆敷设前应清扫桥架,检查桥架有无毛刺等可能划伤电缆的缺陷；电缆在桥架内分层排列整齐，不应交叉，电缆在起点、终点、水平弯曲处电缆与桥架应绑扎，竖直电缆最高点、自身重力作用下易跑位转弯处、三通处应做绑扎固定，与电
6、桥架间每间隔Im绑扎一次，同一回路的单芯电缆、双拼回路应间距Im自身捆扎;穿越防火墙和楼板处防火封堵应严密；穿越防火墙和楼板处防火封堵应严密；电缆起点、终点、转弯及每隔50m处设电缆标牌，标牌内容清晰。电缆排列整齐、固定牢固、弯曲半径大于IOd,无交叉，无扭绞，无破损，无划伤、标牌齐全。配电室接地干线1、工艺做法用扁钢制作接地干线支架，支架末端加工成燕尾形，埋设深度不小于50mm,出墙平直端长度为1015mm,上弯立面长度为40mmo支架安装间距为Im,离地高度为300mmo接地干线应先调直或煨弯后焊接在支架上，接地干线搭接长度大于等于扁钢宽度的2倍且三面施焊。每房间设不少于2处的蝴蝶螺母作为
7、临时接线柱，过门处暗敷埋设，转角用扁铁煨制圆弧型,煨弯半R100mm,穿墙板处加设保护套管保护。接地干线应刷45o斜向黄绿相间标识油漆条纹间距100mm临时接线柱两侧各留20mm宽度不刷漆。接地干线示例图2、基本要求支架间距均匀，距墙距离一致，接地干线敷设顺直，油漆涂刷均匀，分色清晰。避雷带敷设1.工艺做法按设计位置弹线、定位，一般情况下，避雷带应居女儿墙（屋脊）中心，当女儿墙宽度大于300mm时,支架布设于距外沿15Omm处，距变形缝、转弯300mm处设支架，直线段支架均匀分布，间距不大于Im;支架埋深不小于80mm,出女儿墙顶面不小于15Omm,调整、校正支架的垂直度，根部套不锈钢装饰圈并
8、用耐候密封胶固定。圆钢调直后敷设在支架上，转弯、搭接、变形缝处圆钢煨弯加工。转弯处煨弯半径为80100mm,搭接处一端钢筋煨乙字弯，与另一端圆钢上下搭接，搭接长度为100mm,搭接点宜设在离支架不小于200mm位置处,双面施焊，焊缝连续饱满，焊渣清理干净，焊接点应先刷防锈漆，再刷银粉漆，防腐处理到位；变形缝处钢筋煨成向下半圆形。将防雷引下线可靠焊接在避雷带上。拉通线校正避雷带的高度、平直度。避雷带安装示例图支架间距均匀，距墙距离一致，接地干线敷设顺直，油漆涂刷均匀，分色清晰。避雷带安装示例图屋面金属透气管接地1、工艺做法采用镀锌扁钢自屋面避雷网从透气管根部引出，用抱箍沿透气管固定，距根部或装饰
9、台间距300mm,根部与接地线连接，搭接长度不小于100mm,透气管的连接部位做接地跨接。屋面透气管接地示例图2、基本要求接地可靠，避雷针安装垂直。屋面透气管接地效果图引下标识1.工艺做法用厚度Imm的不锈钢板加工制作标识牌；用黄、绿油漆对引下线进行相间标识,黄绿漆相间30-40mm;在引下线正下方距女JL墙顶面15Omm处用云石胶粘贴标识牌，位置明显，便于观察。接地引下线标识效果图2、基本要求搭接牢靠，油漆标识间距均匀，分色清晰，标牌安装端正牢固。屋面金属物体接地1、工艺做法用25x4的镀锌扁钢从就近的避雷网引接地线，接地扁钢一端与避雷网连接，另一端在金属附近地面引出，应高于设备基础1002
10、00mm。无振动设备在金属体上直接焊接，有振动设备和非碳钢金属体应用编织软铜线两端压端子跨接，编织软铜线外套黄绿双色热缩套管且热缩。伸出地面的接地母线应刷黄绿相间油漆。体积较大的金属体应做不少于2处的接地，高度高于避雷网时，应加避雷针保护。接地母线附近应做接地标识。2、基本要求接地可靠,标识规范明确。一个建筑项目工程是由多个分部分项工程组成的，只有每个分部分项工程的质量都达到优良，才能创造出优良的项目工程，才能在创高优中得到更高的分。建筑电气工程施工中应把质量第一、安全第一放在首位，根据工程的自身特点，控制好施工中的每个细节点。施工前要紧紧把握样板引路，方案先行”的原则，做好技术交底工作，做到从材料进场、复验、施工、验收等各个环节的全过程严格控制，才能做好电气工程质量管理工作，使得建筑电气工程质量提升更大的进步。
