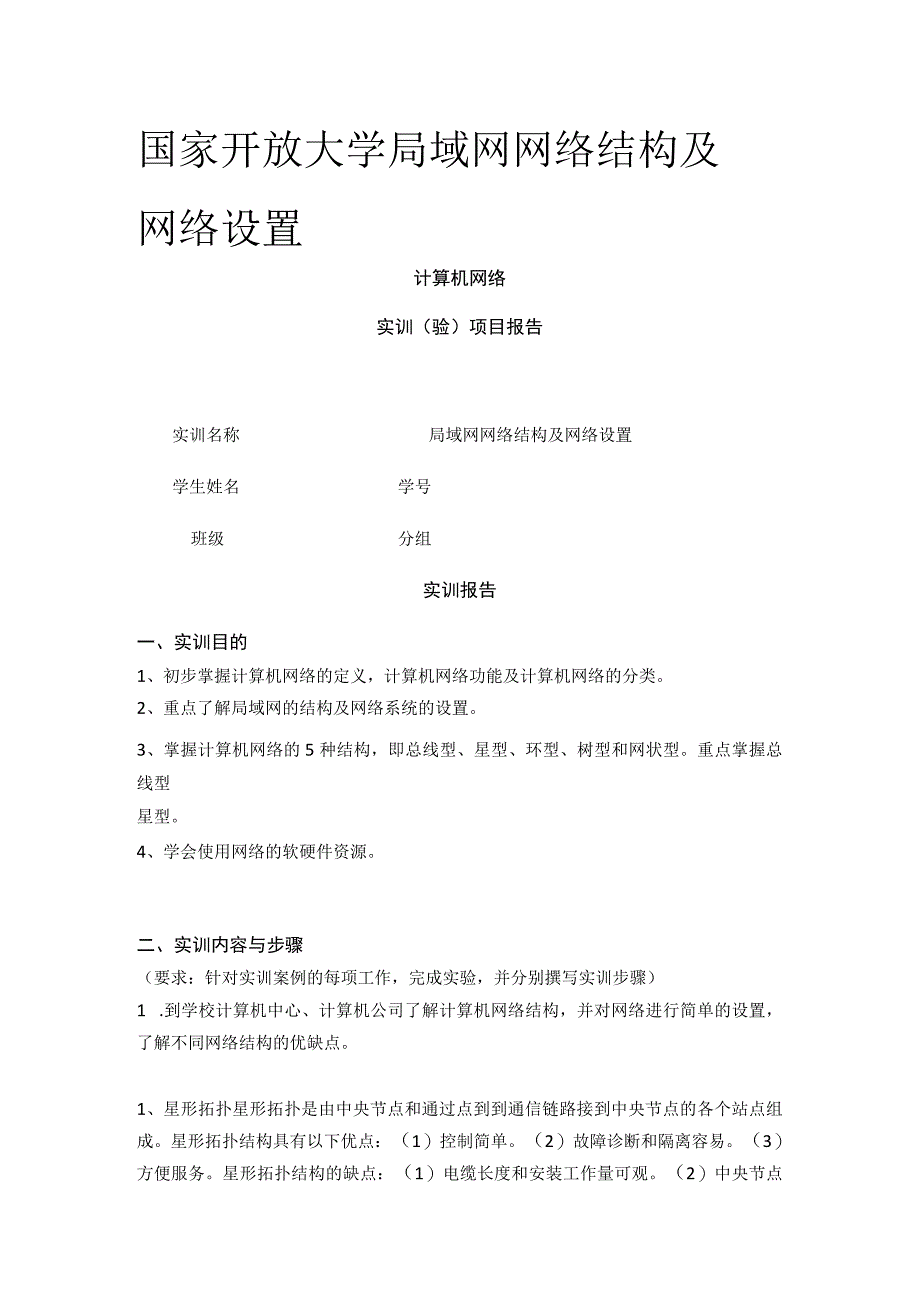

1、国家开放大学局域网网络结构及网络设置计算机网络实训（验）项目报告实训名称局域网网络结构及网络设置学生姓名学号班级分组实训报告一、实训目的1、初步掌握计算机网络的定义，计算机网络功能及计算机网络的分类。2、重点了解局域网的结构及网络系统的设置。3、掌握计算机网络的5种结构，即总线型、星型、环型、树型和网状型。重点掌握总线型星型。4、学会使用网络的软硬件资源。二、实训内容与步骤（要求：针对实训案例的每项工作，完成实验，并分别撰写实训步骤）1 .到学校计算机中心、计算机公司了解计算机网络结构，并对网络进行简单的设置，了解不同网络结构的优缺点。1、星形拓扑星形拓扑是由中央节点和通过点到到通信链路接到中

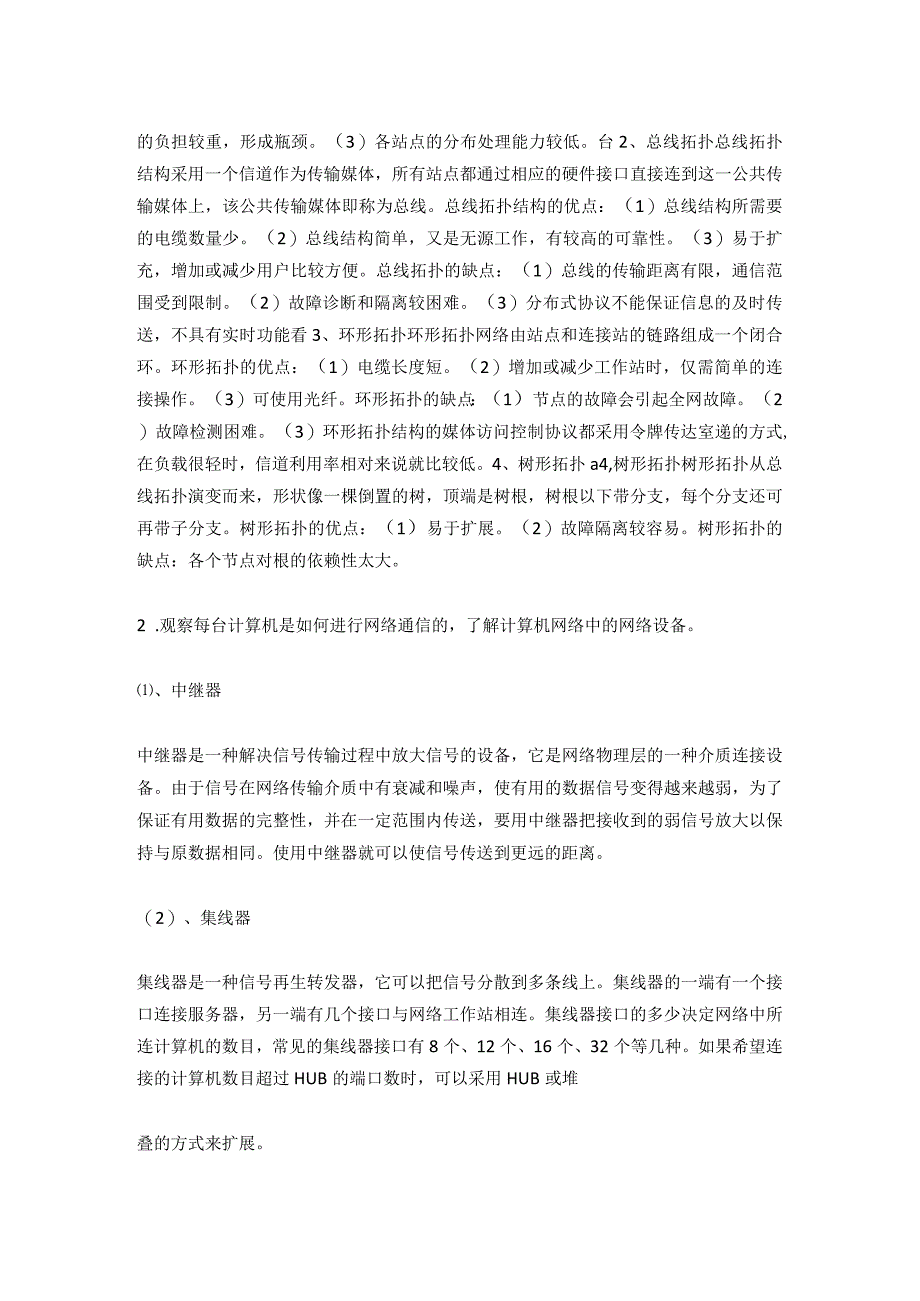

2、央节点的各个站点组成。星形拓扑结构具有以下优点：（1）控制简单。（2）故障诊断和隔离容易。（3）方便服务。星形拓扑结构的缺点：（1）电缆长度和安装工作量可观。（2）中央节点的负担较重，形成瓶颈。（3）各站点的分布处理能力较低。台2、总线拓扑总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。总线拓扑结构的优点：（1）总线结构所需要的电缆数量少。（2）总线结构简单，又是无源工作，有较高的可靠性。（3）易于扩充，增加或减少用户比较方便。总线拓扑的缺点：（1）总线的传输距离有限，通信范围受到限制。（2）故障诊断和隔离较困难。（3）分
3、布式协议不能保证信息的及时传送，不具有实时功能看3、环形拓扑环形拓扑网络由站点和连接站的链路组成一个闭合环。环形拓扑的优点：（1）电缆长度短。（2）增加或减少工作站时，仅需简单的连接操作。（3）可使用光纤。环形拓扑的缺点：（1）节点的故障会引起全网故障。（2）故障检测困难。（3）环形拓扑结构的媒体访问控制协议都采用令牌传达室递的方式,在负载很轻时，信道利用率相对来说就比较低。4、树形拓扑a4,树形拓扑树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。树形拓扑的优点：（1）易于扩展。（2）故障隔离较容易。树形拓扑的缺点：各个节点对根的依赖性太大。
4、2 .观察每台计算机是如何进行网络通信的，了解计算机网络中的网络设备。、中继器中继器是一种解决信号传输过程中放大信号的设备，它是网络物理层的一种介质连接设备。由于信号在网络传输介质中有衰减和噪声，使有用的数据信号变得越来越弱，为了保证有用数据的完整性，并在一定范围内传送，要用中继器把接收到的弱信号放大以保持与原数据相同。使用中继器就可以使信号传送到更远的距离。（2）、集线器集线器是一种信号再生转发器，它可以把信号分散到多条线上。集线器的一端有一个接口连接服务器，另一端有几个接口与网络工作站相连。集线器接口的多少决定网络中所连计算机的数目，常见的集线器接口有8个、12个、16个、32个等几种。如

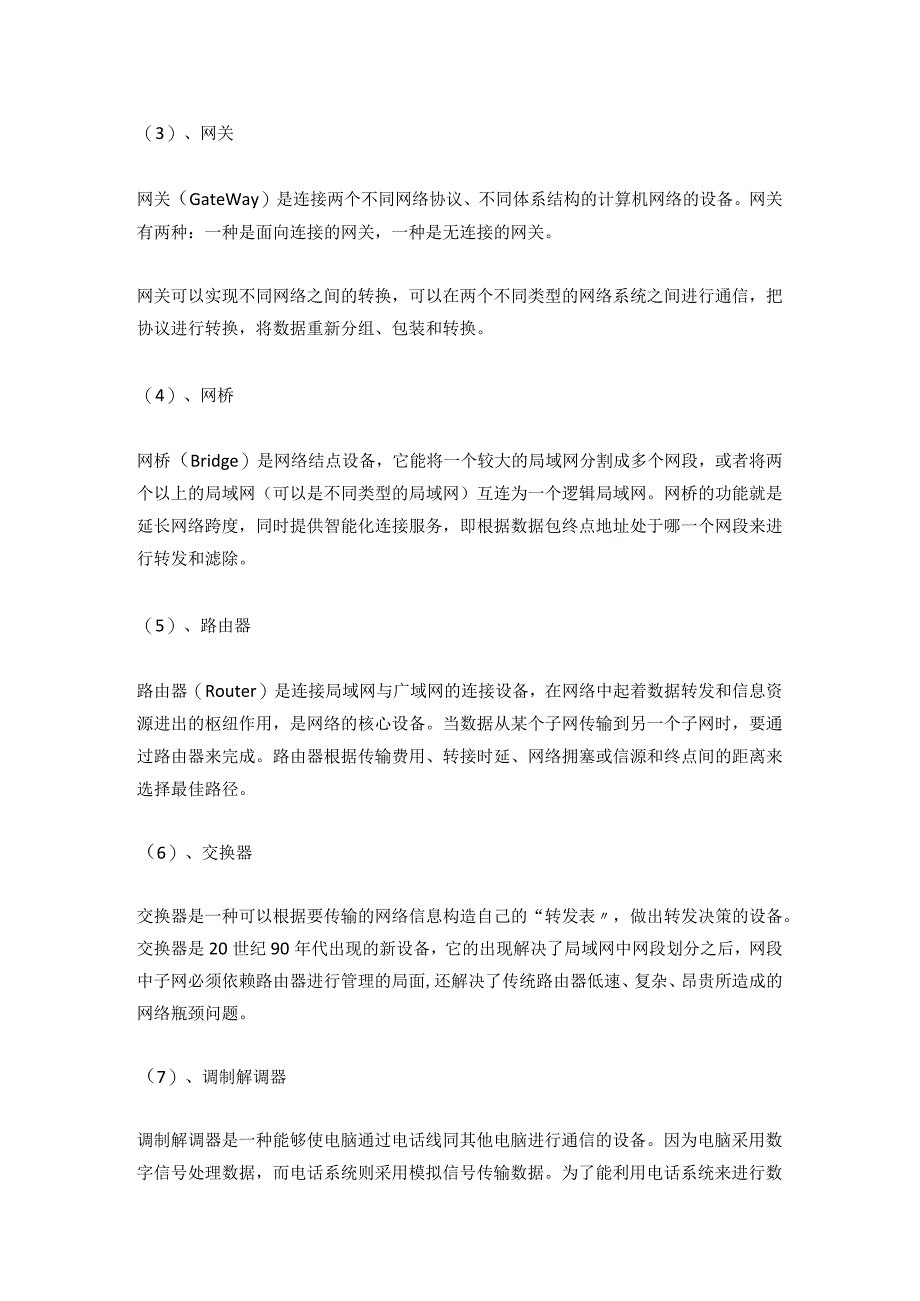

5、果希望连接的计算机数目超过HUB的端口数时，可以采用HUB或堆叠的方式来扩展。（3）、网关网关（GateWay）是连接两个不同网络协议、不同体系结构的计算机网络的设备。网关有两种：一种是面向连接的网关，一种是无连接的网关。网关可以实现不同网络之间的转换，可以在两个不同类型的网络系统之间进行通信，把协议进行转换，将数据重新分组、包装和转换。（4）、网桥网桥（Bridge）是网络结点设备，它能将一个较大的局域网分割成多个网段，或者将两个以上的局域网（可以是不同类型的局域网）互连为一个逻辑局域网。网桥的功能就是延长网络跨度，同时提供智能化连接服务，即根据数据包终点地址处于哪一个网段来进行转发和滤除。
6、（5）、路由器路由器（Router）是连接局域网与广域网的连接设备，在网络中起着数据转发和信息资源进出的枢纽作用，是网络的核心设备。当数据从某个子网传输到另一个子网时，要通过路由器来完成。路由器根据传输费用、转接时延、网络拥塞或信源和终点间的距离来选择最佳路径。（6）、交换器交换器是一种可以根据要传输的网络信息构造自己的“转发表，做出转发决策的设备。交换器是20世纪90年代出现的新设备，它的出现解决了局域网中网段划分之后，网段中子网必须依赖路由器进行管理的局面,还解决了传统路由器低速、复杂、昂贵所造成的网络瓶颈问题。（7）、调制解调器调制解调器是一种能够使电脑通过电话线同其他电脑进行通信的设备
7、。因为电脑采用数字信号处理数据，而电话系统则采用模拟信号传输数据。为了能利用电话系统来进行数据通信，必须实现数字信号与模拟式的互换。3 .掌握每台计算机上使用的网络标识、网络协议和网卡的配置。网络标识是指机器在网络中的标志信息，对一台具体的机器而言，机器的IP地址，MAC地址就是在网络中标识的。在网络中，不同的层有不同的标识，数据链路层的标识是MAC地址，网络层的标识是IP地址，传输层的标识就是UDP或者TCP的端口号。主机标识就是主机名称。在网络中，主机的名称+地址成为唯一的标识。IPv4协议规定，每个互联网上的主机和路由器都有一个32位的IP地址，它包括网络号和主机号，这一编码组合是唯一的
8、。比如我们申请到的网络号为“210.73.ab、该网络地址为C类IP地址,网络标识为“210.73IP分为A类B类C类，目前采用IPv4的协议，正面临枯竭，IPv6正在测试中。举例说明：组建一个局域网，二进制转化十进制，IP是192.168.LX就行，网关是192.168.1.1,服务器随便用个IP就行（有时例外编辑本段常用的三种网络协议TCP/IP协议毫无疑问是这三大协议中最重要的一个，作为互联网的基础协议，没有它就根本不可能上网，任何和互联网有关的操作都离不开TCP/IP协议。不过TCP/IP协议也是这三大协议中配置起来最麻烦的一个，单机上网还好，而通过局域网访问互联网的话，就要详细设置I
9、P地址，网关，子网掩码，DNS服务器等参数。TCP/IP尽管是目前最流行的网络协议，但TCP/IP协议在局域网中的通信效率并不高，使用它在浏览网上邻居中的计算机时，经常会出现不能正常浏览的现象。此时安装NetBEUI协议就会解决这个问题。NetBEUI即NetBiosEnhancedUserInterface,或NetBiOS增强用户接口。它是NetBIoS协议的增强版本，曾被许多操作系统采用，例如WindowsforWorkgroupsWin9x系列、WindowsNT等。NETBEUl协议在许多情形下很有用，是WINDoWS98之前的操作系统的缺省协议。NetBEUI协议是一种短小精悍、通
10、信效率高的广播型协议，安装后不需要进行设置,特别适合于在“网络邻居传送数据。所以建议除了TCP/IP协议之外，小型局域网的计算机也可以安上NetBEUl协议。另外还有一点要注意，如果一台只装了TCP/IP协议的WINDOWS98机器要想加入到WINNT域，也必须安装NetBEUI协议。IPX/SPX协议本来就是Novell开发的专用于NetWare网络中的协议，但是现在也非常常用-大部分可以联机的游戏都支持IPX/SPX协议，比如星际争霸，反恐精英等等。虽然这些游戏通过TCP/IP协议也能联机，但显然还是通过IPX/SPX协议更省事，因为根本不需要任何设置。除此之外，IPX/SPX协议在局域网
11、络中的用途似乎并不是很大.如果确定不在局域网中联机玩游戏，那么这个协议可有可无。网卡的配置每种网卡都带有一张软盘，盘中存放网卡配置程序和网卡所需的其他文件，包括网络驱动程序的安装程序、诊断程序和网络驱动程序，可以将这些程序拷入硬盘快速运行。执行配置程序可完成以功能：观察网卡本身的配置，选择网卡I/O地址、中断号,有的网卡还需选择连接端口，确定引导ROM的容量和起始地址，实现远程引导功能。有的网卡上述操作都能自动操作。.了解实现网络共享资源的方法和使用规则。1.更改不同的计算机名，设置相同的工作组！2 .我的电脑右键一管理一计算机管理一本地用户和组一用户：更改管理员用户名3 .手动设置IP,将i
12、p设置在同一个网段，子网掩码和DNS解析相同4 .如何设置DNS解析：首先你可以使用自动获取，然后在开始一运行里面输入Cmd后回车，在命令里面输入ipconfig/all后回车5 .运行里输入services.msc回车打开服务第二：共享的准备工作（注意设置完成后最好重启一下生效）：1.开始一设置一控制面板一防火墙一例外一勾选“文件和打印机共享！当然你也可以关闭防火墙。2 .运行里面输入secpol.msc回车进入本地安全设置一本地策略一安全选项将“网络访问：不允许SAM账户的匿名枚举停用注意此点只对来宾起效，将在第六章说到。将“账户：使用空白密码的本地账户只允许进行控制台登录停用3 .双击我
13、的电脑打开资源管理器一工具一文件夹选项一查看一将使用简单的文件夹共享前面的勾去除！4 .设置共享文件夹或共享盘符（我这里设置D盘为共享盘符，当然你可以自己设置磁盘里面的任意文件夹为共享文件）打开资源管理器一右键D盘一共享和安全一左键点选打开注意：经过上两个图的共享资源设置，偶们进入对方的机子只有“只读权限，只能看不能动的哦！这可是XP默认的这安全性呵呵！当然你可以设置完全控制。这样你就可以为所欲为了哈哈。第三：用管理员登录的局域网共享方式经过上面两章的设置，我们已经可以访问计算机today了1.在主机中双击网上邻居一点击查看工作组计算机2 .双击today或是右键打开3 .还有一个更快捷的访问
14、方法就是在主机的地址栏里面直接输入url=file:/Atodaytoday/url/0$出现的界面和上面相同。4 .在登录框输入用户名Play和密码（这里密码为空，所以不用输入），确定后就进入today的共享盘符了小提示：以后我们再次登录today的时候就不用再输入用户名和密码了呵呵第四：以来宾登录的局域网共享方式经过第一和第二两章的设置，我们还要进一步设置才能做到来宾共享1.“我的电脑右键一管理一本地用户和组一用户一启用来宾（注意：在这里启用来宾的效果和在控制面板一用户账户里面启用来宾是一样的。区别就是在此启用后面板里面的来宾还是显示没有启用的，而在面板里面启用来宾的话这里也就启用了。）2
15、.运行里输入secpol.msc启动“本地安全设置一“用户权利指派一将拒绝从网络访问这台计算机里面的guest用户删除。3 .运行里输入secpol.msc启动“本地安全设置一“安全选项一“网络访问：本地账户的共享和安全模式一将经典改为仅来宾。4 .运行里输入SeCPOLmSC启动“本地安全设置一“用户权利指派一将拒绝作为服务器和批作业里面的用户删除注意：以上设置需重启后生效5 .我们现在可以象第三章的进入方法进入today的共享资源了。区别就是来宾登录的共享方式没有弹出登录框，不用输入用户名和密码就可以直接进入了。小提示:从以上的设置方法我们可以看出，管理员登录的共享方式是狭义的共享,而来宾登录的共享方式就是广义的共享。可以这么说：来宾共享里面已经包含了管理员共享的方式。不过启用来宾登录的方式就去除了管理员登录的方式了呵呵第五：用磁盘映射，将today的共享资源直接映射到主机中。以后在主机资源管理器里面就可以直接打开了。前提就是today在局域网内也必须开机。1.在主机中右键“网上邻居一点选“映射网络驱动器2 .浏览today的共享盘符3 .完成后在主机里面出现了today的共享盘符。第六：局域网访问常见的故障及解决方法1.访问对方电脑时不弹出用户名框，打不开对方电脑上的共享文件夹原因为本机的管理员用户名为AdminiStrato
