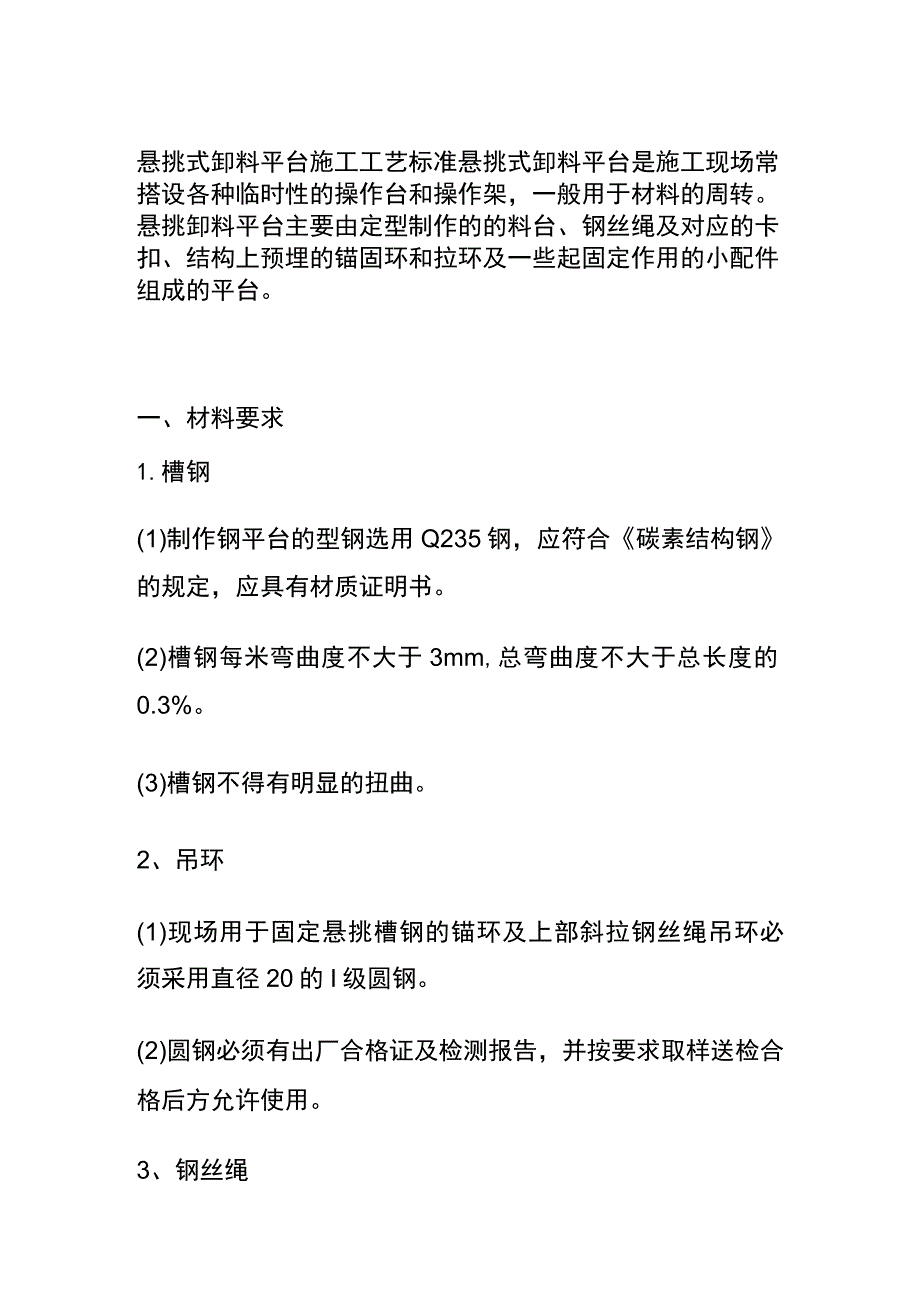

1、悬挑式卸料平台施工工艺标准悬挑式卸料平台是施工现场常搭设各种临时性的操作台和操作架，一般用于材料的周转。悬挑卸料平台主要由定型制作的的料台、钢丝绳及对应的卡扣、结构上预埋的锚固环和拉环及一些起固定作用的小配件组成的平台。一、材料要求1.槽钢(1)制作钢平台的型钢选用Q235钢，应符合碳素结构钢的规定，应具有材质证明书。(2)槽钢每米弯曲度不大于3mm,总弯曲度不大于总长度的0.3%。(3)槽钢不得有明显的扭曲。2、吊环(1)现场用于固定悬挑槽钢的锚环及上部斜拉钢丝绳吊环必须采用直径20的I级圆钢。(2)圆钢必须有出厂合格证及检测报告，并按要求取样送检合格后方允许使用。3、钢丝绳钢丝绳选用6x3
2、7型A20mm光面钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于5个。二、卸料平台加工卸料平台各构件均采用气割断料，确保端头平顺，依据施工图严格控制断料尺寸，确保加工顺利进行。卸料平台各构件均采用焊接形式连接，其中槽钢连接为双面焊，焊脚尺寸不大于母材厚度，焊缝长度同较小尺寸构件的腹板高度；防护栏杆钢管与槽钢的焊接为双面焊，焊脚尺寸为3mm,长度为IoOmm;拉环与槽钢的连接为双面焊，焊缝高度为6mm,每面长度为100mm。加工做法及要求：(1)平台钢框以两道相互平行、间距为2000mm的18为主要受力构件，并以平行的5根14a将其连成一体l14a槽钢插入18槽钢U口处，次梁

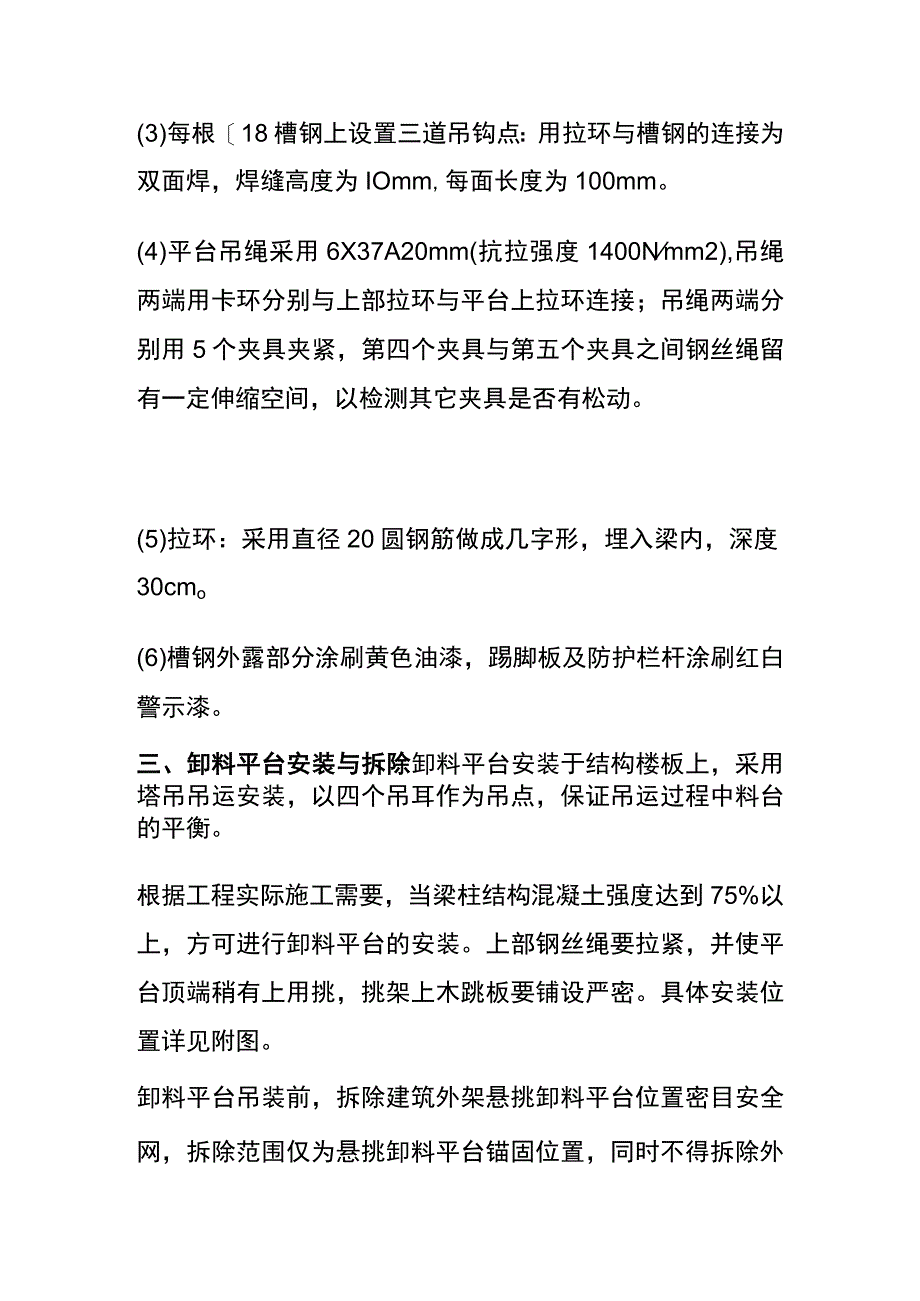

3、单面与主梁腹板双面贴角焊。(2)18槽钢底部加焊14a槽钢挡头作为支腿，并在槽钢边加焊300x300x20mm厚三角钢板，防止钢框受力时向楼层板内侧滑移，18槽钢与14a槽钢挡头采用单面坡口满焊，钢板与槽钢接触面采用围焊。(3)每根18槽钢上设置三道吊钩点：用拉环与槽钢的连接为双面焊，焊缝高度为IOmm,每面长度为100mm。(4)平台吊绳采用6X37A20mm(抗拉强度1400Nmm2),吊绳两端用卡环分别与上部拉环与平台上拉环连接；吊绳两端分别用5个夹具夹紧，第四个夹具与第五个夹具之间钢丝绳留有一定伸缩空间，以检测其它夹具是否有松动。(5)拉环：采用直径20圆钢筋做成几字形，埋入梁内，深度
4、30cmo(6)槽钢外露部分涂刷黄色油漆，踢脚板及防护栏杆涂刷红白警示漆。三、卸料平台安装与拆除卸料平台安装于结构楼板上，采用塔吊吊运安装，以四个吊耳作为吊点，保证吊运过程中料台的平衡。根据工程实际施工需要，当梁柱结构混凝土强度达到75%以上，方可进行卸料平台的安装。上部钢丝绳要拉紧，并使平台顶端稍有上用挑，挑架上木跳板要铺设严密。具体安装位置详见附图。卸料平台吊装前，拆除建筑外架悬挑卸料平台位置密目安全网，拆除范围仅为悬挑卸料平台锚固位置，同时不得拆除外架的横纵水平杆及立杆。1.卸料平台安装(1)安装参照安装顺序简图(2)每次安装前必须检查安装构件，如有焊缝、钢丝绳等损伤必须及时修补或更换。
5、(3联挂钩时必须在挂钩处的钢梁U口内侧焊两道IOmm厚的加筋钢板，加强钢梁的抗扭和限制挂钩的侧向滑移。(4)塔吊吊运平台时，必须同时安装四个吊点。(5)安装平台时，必须使平台外拟端高于内锚固端。(6)采用相同长度的钢丝绳，且为了保证在固定平台后确保左右吊点高度相同，必须使对称部位的钢丝绳在绕过连接点后的长度相等。(7)安装钢丝绳前把卡环与挂钩点相连，再利用四道夹具把钢丝绳与卡环相连，避免钢丝绳与挂钩直接相连。(8)卸料平台内侧必须设置明显标识牌，严禁随意上人和超重荷载。(9)在结构层安装卸料平台的部位，对影响卸料平台安装的外墙脚手架杆件在进行脚手架搭设时应考虑不能对卸料平台的安装有影响，否则应
6、进行移位或拆除，并对脚手架采取必要的加固措施。(10)对参加卸料平台安装的人员进行安全技术交底。2、卸料平台拆除拆除参照拆除顺序简图四、安全保证措施(1)卸料平台使用的槽钢、钢管、钢筋、钢丝绳等材料性质的性能应符合现行国家标准、规范要求。(2)卸料平台使用前平台每次投入使用前对钢梁、焊缝、防护设施进行检查，凡是杆件变形、焊缝开裂、金属严重锈蚀、台面及防护栏杆不严密时必须停止使用。(3)卸料平台在地面组装完成后检查槽钢规格及焊缝尺寸、质量及吊装完毕后，必须经方案编制人、质量部、安全部进行验收，验收合格后方可使用。(4)悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱
7、焊应及时修复。(5)第一次安装完卸料平台后必须经过满载试验和超载试验后方可投入正常使用。(6)卸料平台的安装必须由持有特种作业上岗证的架子工完成。(7)脚手架搭设时，应预留好钢平台的位置，平台两侧脚手架的立杆应避开主梁。(8)卸料平台由塔吊配合安装，吊装时，需待主梁支撑点固定，接好钢丝绳，调整完毕，经过检查验收合格后，方可松卸起重吊钩。(9)钢丝绳与水平钢梁的夹角最好在45-60度。(10)卸料平台上设置专用防滑脚手板，确保满足使用人员的通行要求。(11)平台内侧与结构间的缝隙必须封严。(12)平台下方严禁人员通行。(13)风力六级或六级以上强风、大雨、大雪、大雾等恶劣天气，停止卸料平台的安拆作业。对于风力六级或六级以上强风、大雪过后仍要继续使用的卸料平台，对其完好性进行检蛰,确定槽钢、钢管无变形、拉环未脱焊、钢丝绳完好等方可继续投入使用。(14)卸料平台安装时，建筑物锐角口维系钢丝绳处应加补橡胶软垫物，平台外应略高于内口。(15)卸料平台换层时，应对卸料平台的完好性进行检查,按专项施工方案及安全操作规程操作，对作业人员进行安全技术交底，项目安全员现场督查。(16)由安全部对平台每日进行一次巡检,并形成检查记录。
