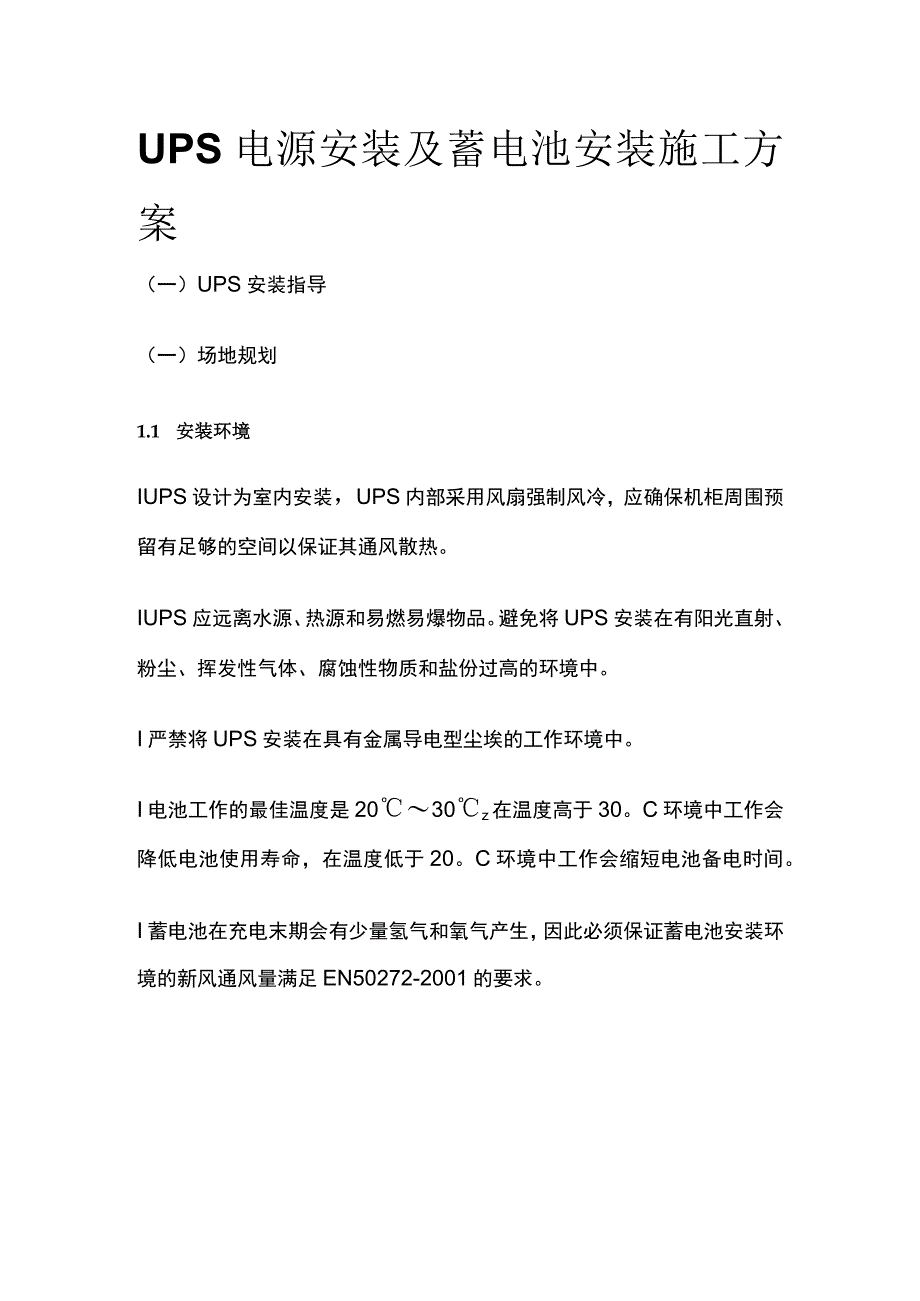

1、UPS电源安装及蓄电池安装施工方案（一）UPS安装指导（一）场地规划1.1 安装环境IUPS设计为室内安装，UPS内部采用风扇强制风冷，应确保机柜周围预留有足够的空间以保证其通风散热。IUPS应远离水源、热源和易燃易爆物品。避免将UPS安装在有阳光直射、粉尘、挥发性气体、腐蚀性物质和盐份过高的环境中。I严禁将UPS安装在具有金属导电型尘埃的工作环境中。I电池工作的最佳温度是2030z在温度高于30。C环境中工作会降低电池使用寿命，在温度低于20。C环境中工作会缩短电池备电时间。I蓄电池在充电末期会有少量氢气和氧气产生，因此必须保证蓄电池安装环境的新风通风量满足EN50272-2001的要求。I

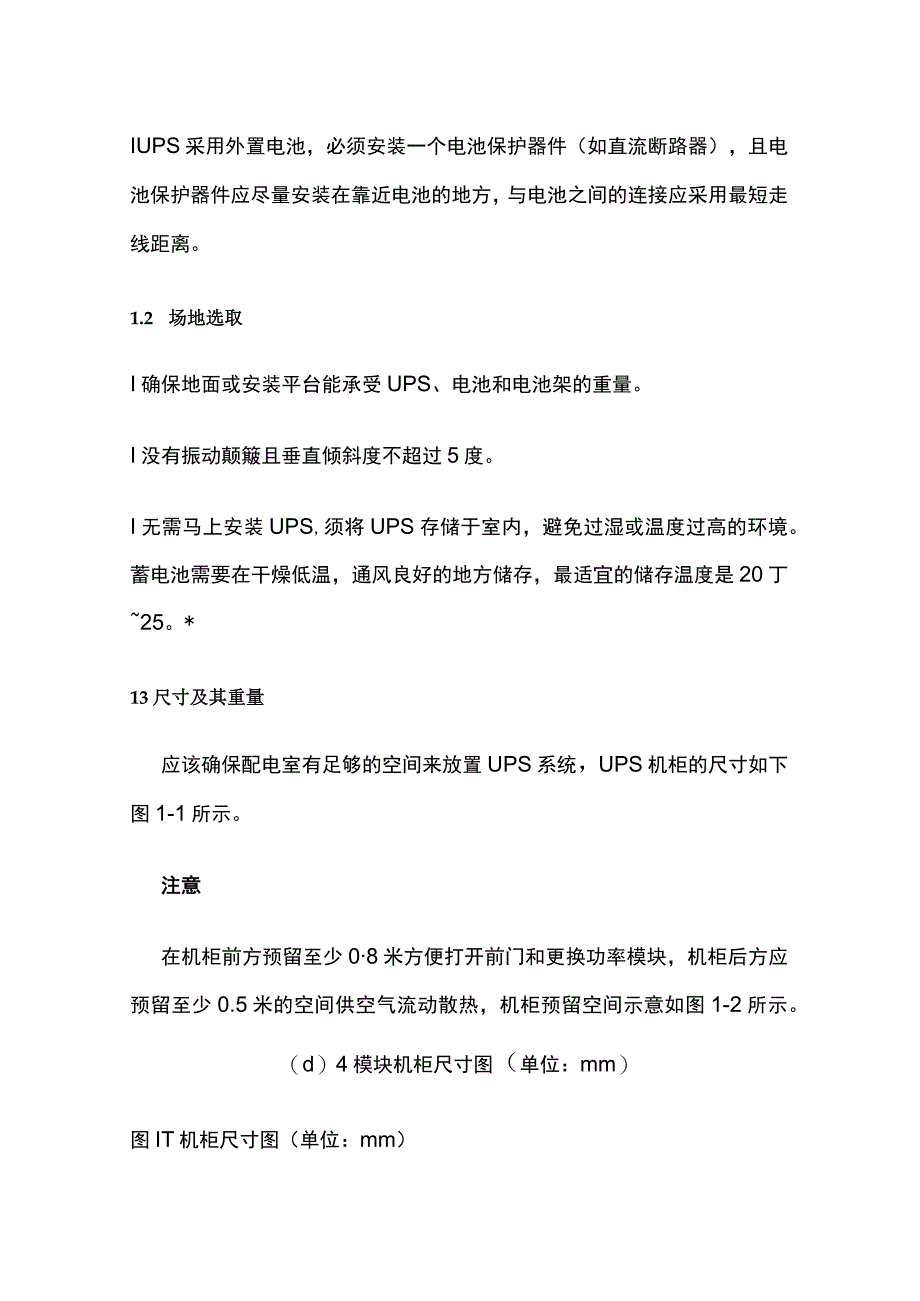

2、UPS采用外置电池，必须安装一个电池保护器件（如直流断路器），且电池保护器件应尽量安装在靠近电池的地方，与电池之间的连接应采用最短走线距离。1.2 场地选取I确保地面或安装平台能承受UPS、电池和电池架的重量。I没有振动颠簸且垂直倾斜度不超过5度。I无需马上安装UPS,须将UPS存储于室内，避免过湿或温度过高的环境。蓄电池需要在干燥低温，通风良好的地方储存，最适宜的储存温度是20丁25。*13尺寸及其重量应该确保配电室有足够的空间来放置UPS系统，UPS机柜的尺寸如下图1-1所示。注意在机柜前方预留至少08米方便打开前门和更换功率模块，机柜后方应预留至少0.5米的空间供空气流动散热，机柜预留空

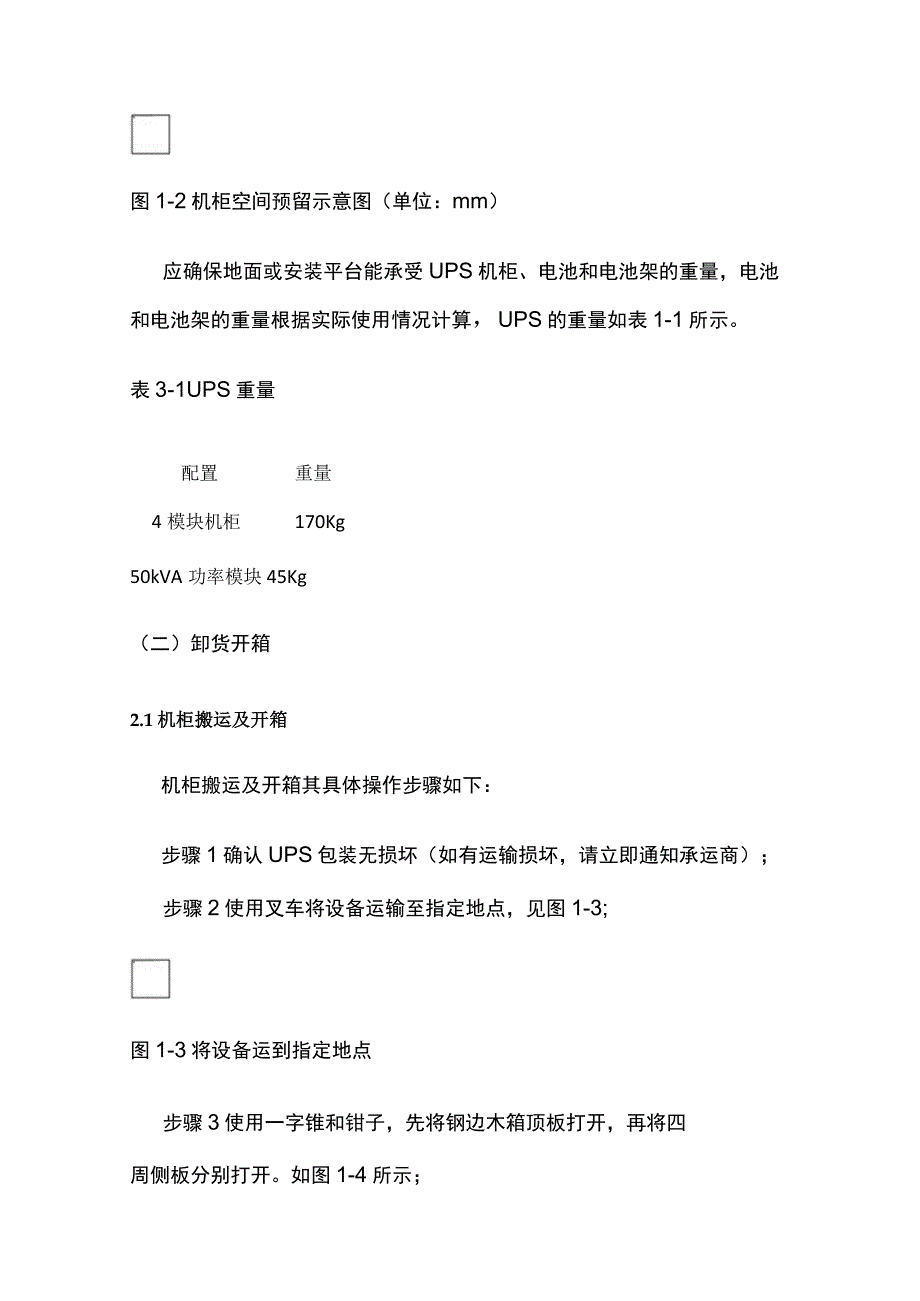

3、间示意如图1-2所示。（d）4模块机柜尺寸图（单位：mm）图IT机柜尺寸图（单位：mm）图1-2机柜空间预留示意图（单位：mm）应确保地面或安装平台能承受UPS机柜、电池和电池架的重量，电池和电池架的重量根据实际使用情况计算，UPS的重量如表1-1所示。表3-1UPS重量配置重量4模块机柜170Kg50kVA功率模块45Kg（二）卸货开箱2.1机柜搬运及开箱机柜搬运及开箱其具体操作步骤如下：步骤1确认UPS包装无损坏（如有运输损坏，请立即通知承运商）；步骤2使用叉车将设备运输至指定地点，见图1-3;图1-3将设备运到指定地点步骤3使用一字锥和钳子，先将钢边木箱顶板打开，再将四周侧板分别打开。如
4、图1-4所示；图1-4拆开箱体步骤4拆开箱体四周侧板后，移除缓冲泡沫，如下图1-5所示；图1-5移除缓冲泡沫步骤5检查设备完好性：1 .目检UPS外观检查UPS是否存在运输损坏。如有损坏，请立即通知承运商；2 .对照发货装箱清单，检查随机附件型号是否齐全、正确。如发现附件缺少或型号不符，应及时做好现场记录，并与我司当地办事处联系；步骤6确认设备完好后，拆除固定机柜与木托的螺钉；步骤7将机柜放置到安装位置。注意小心拆卸，不要划伤机体。包装拆卸完毕后，请请废弃物品按绿色环保要求处理。（三）安装固定3.1固定机柜对UPS机柜的重量的支撑有两种方式，一是通过其最下部的四个滚轮支撑，可以方便安装时任意移
5、动机柜；二是通过其底部的相应四个地脚支撑，地脚的支撑方式一般用于机柜固定位置后，长期支撑机柜。地脚与滚轮的示意图如下图1-6所示。（C）4模块机柜尺寸图（单位：mm）图1-6地脚与滚轮示意图（仰视图）机柜的具体安装过程如下：步骤1确定机柜支撑脚完好及安装地面的平整；步骤2使用扳手等工具，逆时针方向拧动地脚螺栓，使地脚收起，此时由滚轮支撑机柜；步骤3通过滚轮将机柜推到安装点并固定；步骤4使用扳手等工具，顺时针方向拧动地脚螺栓，使地脚放下，此时由地脚支撑机柜；步骤5检查四个地脚是否牢固一致，确保机柜稳定；步骤6固定安装完毕。注意地板承重能力不够时应当增加辅助装备，将机柜重力分散至更大的支撑平面上。
6、例如，平铺大面积铁板或增加支撑脚面积。（四）电池电池组由电池的+,-和N线三根线引出与UPS系统相连，其中电池N线是从正负电池组中间连接点引出的参考电位，具体接线如下图1-9所示。图1-9电池串联示意图警告电池带有电压，有致命危险，安装时请遵守安全注意事项。安装时确保电池组到电池组外置开关，外置开关到UPS系统间的极限正确，保证不要接反。（五）进线方式本产品的4模块机柜只支持下进线。系统进线方式如下图I-IO所示。（C）14模块机柜上进线方式示意图图I-IO进线方式示意图（六）功率电缆6.1 功率线缆规格UPS系统推荐功率线缆如表1-2表所示。表1-2功率线缆推荐线径项目4模块机柜主路输入推荐
7、线径A150(mm2)B150C150N150输出推荐线径A120(mm2)B120C120N120旁路输入推荐线径A120(mm2)B120C120N120电池输入推荐线径+185(mm2)-185N185地线推荐线径PE95(mm2)表3-2中推荐线缆只适用于以下使用条件：I环境温度：3OoCoI交流电压损失小于3%,直流电压损失小于1%,表中UPS的交流电缆长度均不大于50米，直流电缆长度均不大于30米,超过后应加大电缆规格。190。C铜导体软电缆当外界条件变化时，需参考IEC60364-5-52和当地相关规范进行验证。表中的电流值针对的是额定线电压为380V时的数据，对于400V额定电
8、压，电流值需乘以0.95;对于415V额定电压，电流值需乘以0.92oI主要负载为非线性负载时，N线截面需要增大到1.5倍L7倍。6.2 功率线缆端子规格线缆端子要求见表1-3所示。表1-3线缆端子要求机型接口连接方式螺栓规格扭力力矩4模块机柜主路输入电缆压接OT端子MlO15Nm旁路输入电缆压接OT端子MlO15Nm电池输入电缆压接OT端子MlO15Nm输出电缆压接OT端子MlO15Nm保护地电缆压接OT端子MlOISNm6.3断路器UPS断路器规格推荐如表1-4所示。表1-4推荐断路器规格表断路器安装位置4模块机柜主路输入前端400A/3P旁路输入前端400A/3P输出后端400A/3P维
9、修旁路400A/3P电池输出后端630A/3P250Vdc注意不推荐配置具有漏电保护功能的断路器。6.4功率线缆的连线具体的连线过程按如下步骤进行。步骤1确认所有输入配电开关彻底断开，机柜内部电源开关全部断开。在这些开关处贴上警告标识，以防他人对开关进行操作；步骤2打开机柜前门，取下保护盖板，可见输入输出端子、电池端子和接地端子。接线端子布局如图1-11所示；(d)4模块机柜接线端子布局图图1-11接线端子布局图步骤3将输入地线连接到输入接地端子上。注意地线连接须符合当地及国家相关规定；步骤4按照图3-11将交流输入电缆连接到UPS的输入端子(MainInput);将输出负载电缆连接到UPS的输出端子(Output);步骤5连接电池线缆到UPS的电池接线端子(Battery);步骤6检查接线无误后，装回保护盖板，完成接线。
