1、35千伏输变电工程40.5kV气体绝缘封闭组合电器技术规范专用部分目录1标准技术参数22项目需求部分92.1 货物需求及供货范围-92.2 必备的备品备件、专用工具和仪器仪表供货表-102.3 图纸资料提交单位-102.4 工程概况112.5 使用条件112.6 项目单位可选技术参数122.7 项目单位技术差异-132.8 设备图纸及资料-133投标人响应部分133.1 投标人技术偏差143.2 投标产品的销售及运行业绩143.3 投标人需提供的设备图纸及资料143.4 4主要组部件材料-143.5 5推荐的备品备件、专用工具和仪器仪表供货表-151标准技术参数投标人应认真逐项填写技术参数响应

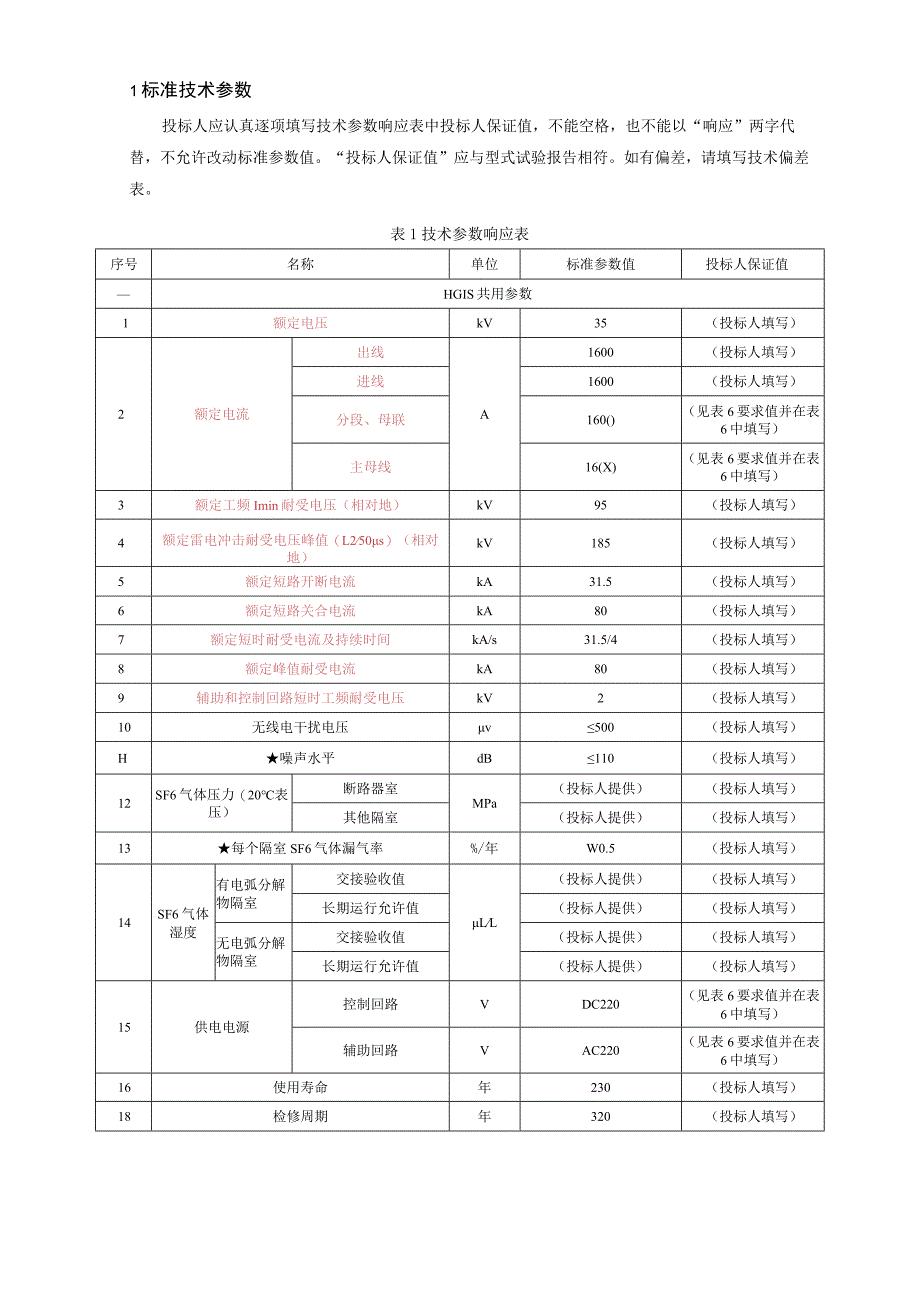

2、表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。“投标人保证值”应与型式试验报告相符。如有偏差，请填写技术偏差表。表1技术参数响应表序号名称单位标准参数值投标人保证值HGIS共用参数1额定电压kV35（投标人填写）2额定电流出线A1600（投标人填写）进线1600（投标人填写）分段、母联160()（见表6要求值并在表6中填写）主母线16(X)（见表6要求值并在表6中填写）3额定工频Imin耐受电压（相对地）kV95（投标人填写）4额定雷电冲击耐受电压峰值（L250s）（相对地）kV185（投标人填写）5额定短路开断电流kA31.5（投标人填写）6额定短路关合电流kA
3、80（投标人填写）7额定短时耐受电流及持续时间kA/s31.5/4（投标人填写）8额定峰值耐受电流kA80（投标人填写）9辅助和控制回路短时工频耐受电压kV2（投标人填写）10无线电干扰电压v500（投标人填写）H噪声水平dB110（投标人填写）12SF6气体压力（20表压）断路器室MPa（投标人提供）（投标人填写）其他隔室（投标人提供）（投标人填写）13每个隔室SF6气体漏气率%/年W0.5（投标人填写）14SF6气体湿度有电弧分解物隔室交接验收值LL（投标人提供）（投标人填写）长期运行允许值（投标人提供）（投标人填写）无电弧分解物隔室交接验收值（投标人提供）（投标人填写）长期运行允许值（投
4、标人提供）（投标人填写）15供电电源控制回路VDC220（见表6要求值并在表6中填写）辅助回路VAC220（见表6要求值并在表6中填写）16使用寿命年230（投标人填写）18检修周期年320（投标人填写）序号名称单位标准参数值投标人保证值19设备质量SF6气体质1：kg（投标人提供）（投标人填写）总质量kg（投标人提供）（投标人填写）最大运输质量kg（投标人提供）（投标人填写）动荷载向下kg（投标人提供）（投标人填写）动荷载向上kg（投标人提供）（投标人填写）20设备尺寸设备的整体尺寸m（投标人提供）（投标人填写）设备的最大运输尺寸m（投标人提供）（投标人填写）间隔尺寸m0.81.5（见表7要
5、求值并在表7中填写）21结构布置断路器三相分相（投标人填写）母线户外布置，管型母线（投标人填写）二断路器参数1型号（投标人提供）（投标人填写）2布置型式（投标人提供）（投标人填写）4额定电流出线A1600（投标人填写）进线1600（投标人填写）分段、母联1600（见表6要求值并在表6中填写）7额定工频Imin耐受电压断口kV95（投标人填写）对地95（投标人填写）额定雷电冲击耐受电压峰值（1.250s）断口kV185（投标人填写）对地185（投标人填写）8额定短路开断电流交流分量有效值kA31.5（投标人填写）时间常数ms45（投标人填写）开断次数次220（投标人填写）首相开断系数1.5（投标
6、人填写）9额定短路关合电流kA80（投标人填写）10额定短时耐受电流及持续时间kA/s31.5（投标人填写）H额定峰值耐受电流kA80（投标人填写）12开断时间ms（投标人提供）（投标人填写）13合分时间ms（投标人提供）（投标人填写）14分闸时间ms（投标人提供）（投标人填写）15合闸时间ms（投标人提供）（投标人填写）17分、合闸平均速度分闸速度m/s（投标人提供）（投标人填写）合闸速度（投标人提供）（投标人填写）18分闸不同期性ms3（投标人填写）19合闸不同期性ms5（投标人填写）20机械稳定性次5(X)0（投标人填写）序号名称单位标准参数值投标人保证值21额定操作顺序O-OJs-CO
7、-180sCO（投标人填写）23容性电流开合试验（试验室）试验电流A线路：31.5,电缆：140（投标人填写）试验电压kV（投标人提供）（投标人填写）操作顺序Cl级LCl和CC1：24O,LC2和CC2：24COC2级LCl和CC1：48O,LC2和CC2：24X0和24CO25近区故障条件下的开合能力L90kA28（投标人填写）L75kA24（投标人填写）L60kA19（投标人填写）操作顺序O-OJs-CO-180s-CO（投标人填写）26失步关合和开断能力开断电流kA（投标人提供）（投标人填写）试验电压kV（投标人提供）（投标人填写）操作顺序方式1：0-0-0方式2：CO-O-O（投标人填
8、写）27SF6气体压力（表压，20-0最高MPa（投标人提供）（投标人填写）额定（投标人提供）（投标人填写）最低（投标人提供）（投标人填写）28报警压力（表压，20-0MPa（投标人提供）（投标人填写）29闭锁压力（表压，20tC）MPa（投标人提供）（投标人填写）30操动机构型式或型号弹簧（投标人填写）操作方式三相机械联动（投标人填写）电动机电压VDC220（见表6要求值并在表6中填写）合闸操作电源额定操作电压VDC220（见表6要求值并在表6中填写）操作电压允许范围85%110%,30%不得动作（投标人填写）每相线圈数量只1（投标人填写）每只线圈涌流A投标人提供（投标人填写）每只线圈稳态电
9、流ADC220V、2.5A（见表6要求值并在表6中填写）分闸操作电源额定操作电压VDC220（见表6要求值并在表6中填写）操作电压允许范围65%110%,30%不得动作（投标人填写）序号名称单位标准参数值投标人保证值每相线圈数量只1（投标人填写）每只线圈涌流A投标人提供（投标人填写）每只线圈稳态电流ADC220V.2.5A（见表6要求值并在表6中填写）加热器电压VAC220（投标人填写）每相功率W投标人提供（投标人填写）备用辅助触点数量对10常开，10常闭（投标人填写）开断能力DC220V.2.5A（见表6要求值并在表6中填写）检修周期年N20（投标人填写）弹簧机构储能时间S20（投标人填写）
10、31断路器的重量断路器包括辅助设备的总重量kg投标人提供（投标人填写）每相操动机构的重量kg投标人提供（投标人填写）每相SF6气体重量kg投标人提供（投标人填写）运输总重量kg投标人提供（投标人填写）32运输高度m投标人提供（投标人填写）33起吊高度m投标人提供（投标人填写）三隔离开关参数1型式/型号（投标人提供）（投标人填写）2额定电流出线A160()（投标人填写）进线A1600（投标人填写）分段、母联、母线电压互感器A1600（见表6要求值并在表6中填写）5额定工频Irnin耐受电压断口kV118（投标人填写）对地95（投标人填写）额定雷电冲击耐受电压峰值（1.250s）断口kV215（投
