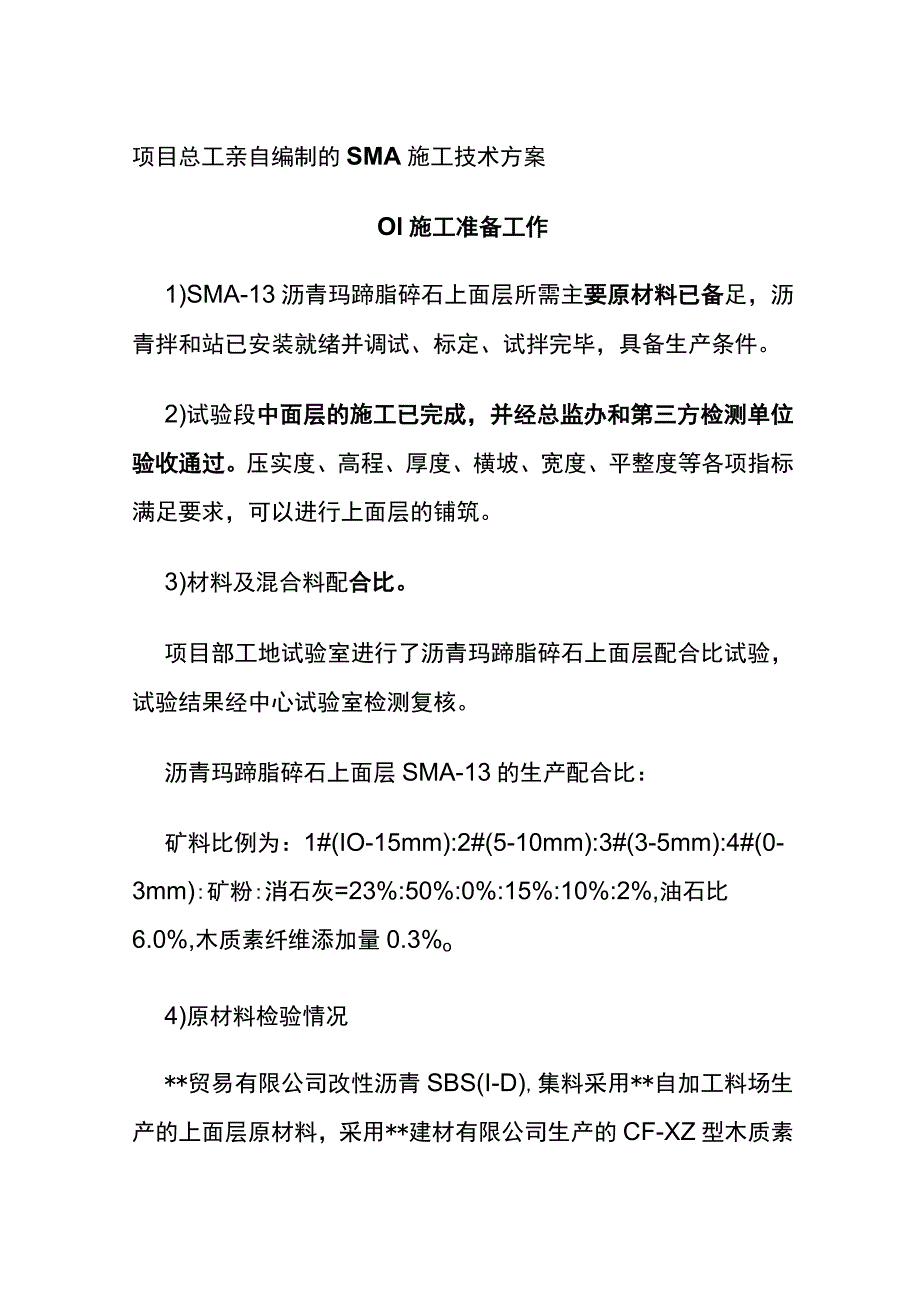

1、项目总工亲自编制的SMA施工技术方案Ol施工准备工作1)SMA-13沥青玛蹄脂碎石上面层所需主要原材料已备足，沥青拌和站已安装就绪并调试、标定、试拌完毕，具备生产条件。2)试验段中面层的施工已完成，并经总监办和第三方检测单位验收通过。压实度、高程、厚度、横坡、宽度、平整度等各项指标满足要求，可以进行上面层的铺筑。3)材料及混合料配合比。项目部工地试验室进行了沥青玛蹄脂碎石上面层配合比试验，试验结果经中心试验室检测复核。沥青玛蹄脂碎石上面层SMA-13的生产配合比：矿料比例为：1#(IO-15mm):2#(5-10mm):3#(3-5mm):4#(0-3mm):矿粉:消石灰=23%:50%:0%

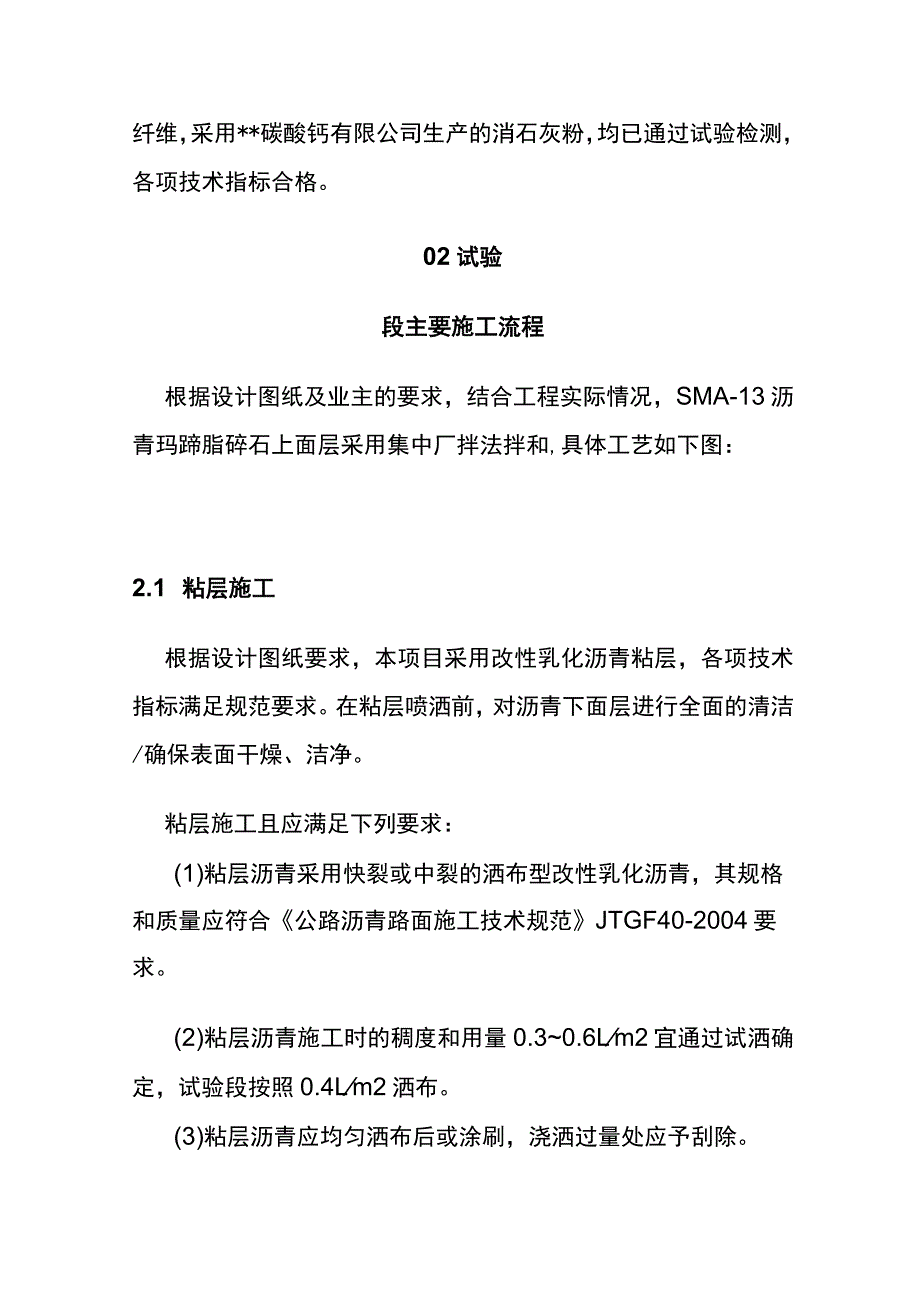

2、:15%:10%:2%,油石比6.0%,木质素纤维添加量0.3%o4)原材料检验情况*贸易有限公司改性沥青SBS(I-D),集料采用*自加工料场生产的上面层原材料，采用*建材有限公司生产的CF-XZ型木质素纤维，采用*碳酸钙有限公司生产的消石灰粉，均已通过试验检测，各项技术指标合格。02试验段主要施工流程根据设计图纸及业主的要求，结合工程实际情况，SMA-13沥青玛蹄脂碎石上面层采用集中厂拌法拌和,具体工艺如下图：2.1 粘层施工根据设计图纸要求，本项目采用改性乳化沥青粘层，各项技术指标满足规范要求。在粘层喷洒前，对沥青下面层进行全面的清洁/确保表面干燥、洁净。粘层施工且应满足下列要求：(1)

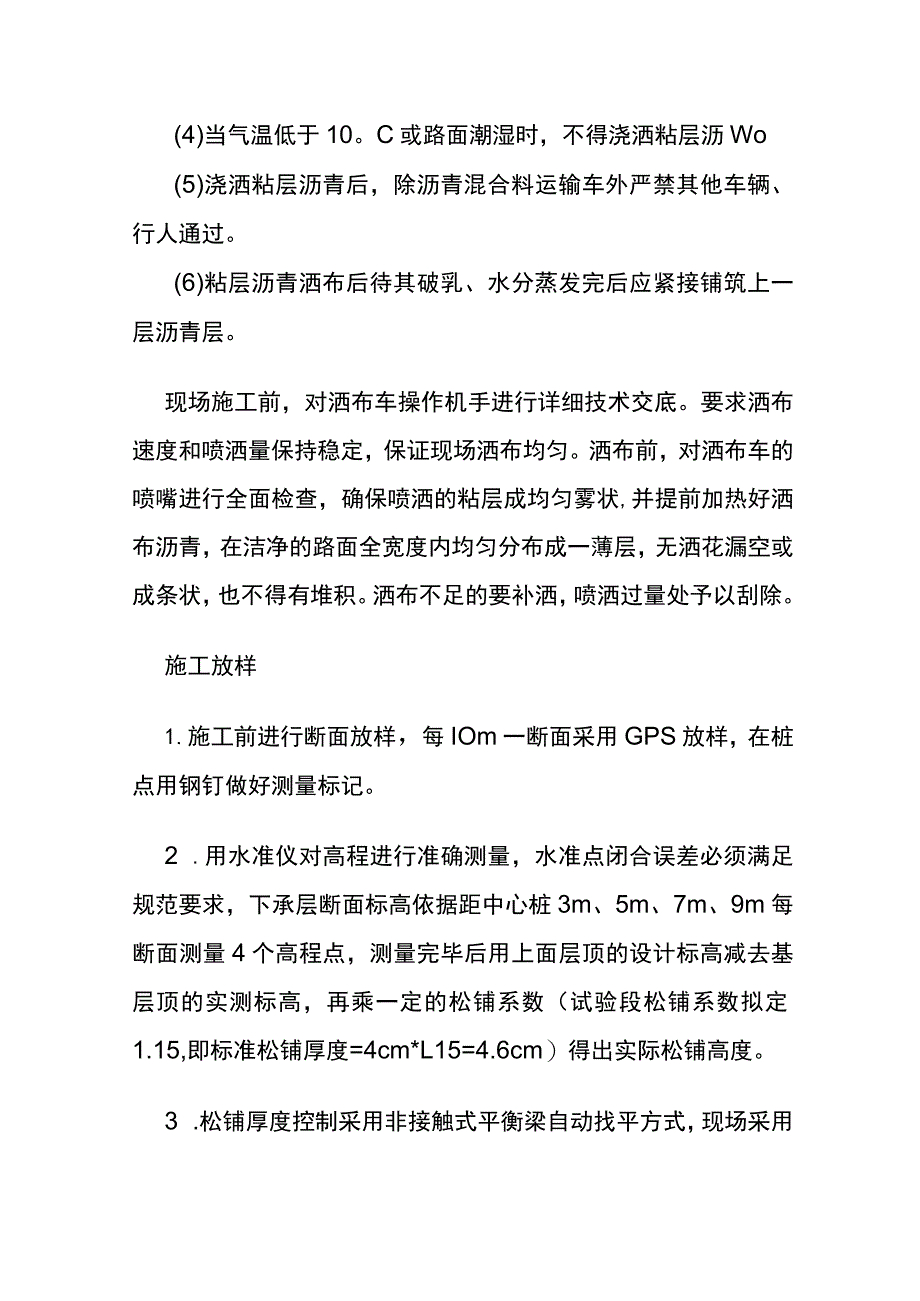

3、粘层沥青采用快裂或中裂的洒布型改性乳化沥青，其规格和质量应符合公路沥青路面施工技术规范JTGF40-2004要求。(2)粘层沥青施工时的稠度和用量0.30.6Lm2宜通过试洒确定，试验段按照0.4Lm2洒布。(3)粘层沥青应均匀洒布后或涂刷，浇洒过量处应予刮除。(4)当气温低于10。C或路面潮湿时，不得浇洒粘层沥Wo(5)浇洒粘层沥青后，除沥青混合料运输车外严禁其他车辆、行人通过。(6)粘层沥青洒布后待其破乳、水分蒸发完后应紧接铺筑上一层沥青层。现场施工前，对洒布车操作机手进行详细技术交底。要求洒布速度和喷洒量保持稳定，保证现场洒布均匀。洒布前，对洒布车的喷嘴进行全面检查，确保喷洒的粘层成均匀
4、雾状,并提前加热好洒布沥青，在洁净的路面全宽度内均匀分布成一薄层，无洒花漏空或成条状，也不得有堆积。洒布不足的要补洒，喷洒过量处予以刮除。施工放样1.施工前进行断面放样，每IOm一断面采用GPS放样，在桩点用钢钉做好测量标记。2 .用水准仪对高程进行准确测量，水准点闭合误差必须满足规范要求，下承层断面标高依据距中心桩3m、5m、7m、9m每断面测量4个高程点，测量完毕后用上面层顶的设计标高减去基层顶的实测标高，再乘一定的松铺系数（试验段松铺系数拟定1.15,即标准松铺厚度=4cm*L15=4.6cm）得出实际松铺高度。3 .松铺厚度控制采用非接触式平衡梁自动找平方式，现场采用钢钎插捣、水准仪测
5、量进行复核、记录。23碾压机械、摊铺机械就位混合料拌和前，认真检查摊铺机各个部位，保证各操作系统性能完好,然后移位就位、等料。压路机停于摊铺机之后，并清理压路机轮。2.4拌和使用玛连尼AOB4000型沥青混凝土拌和机拌制混合料,其控制室温度恒定，全自动化控制系统,能随时显示、储存、打印沥青混合料配合比、拌和温度等相关参数，并定期对拌和楼的计量测温进行校核。集料和沥青按配合比规定的用量送进拌和机,集料经加热、除尘后，进入热料仓。回收粉通过专门管道经加水湿润后直接排到废粉池。沥青采用导热油加热，加热温度根据沥青粘温曲线确定，并严格控制各种材料用量及其加热温度。温度的控制：沥青的加热温度控制在规范规
6、定的范围之内，即160-165,集料的温度控制在190-220,混合料的出厂温度控制在170-185,当混合料出厂温度高于195。C时应废弃。拌和时间根据试拌确定一般不少于55s,必须使集料的颗粒被沥青完全包裹，混合料充分拌和均匀。并安排专人在放料口监测，除测量温度外，同时注意观察料的外观质量，如发现花白料、糊料、冒青烟、离析等现象，立即报告，并将有问题的料废除，禁止上路。试验室取两组混合料做马歇尔试验口燃烧筛分试验,检验油石比、矿料级配和沥青玛蹄脂碎石的物理力学性质。每天拌料结束后，用拌和楼打印的各种材料的数量，以总量控制，以各用量及各仓级配计算平均施工级配、油石比与施工厚度和试验燃烧筛分结
7、果进行校核。2.5运输(1)采用13辆车况良好、15T自卸车运送混合料。为了防止被污染、雨淋和热量过分损失，运输车辆均配有覆盖蓬布。混合料运输车的底板和侧板内清洁、无有机物，并刷涂一薄层植物油，无余液积聚车厢底板。(2)沥青混合料运输车的运量较拌和能力和摊铺速度有所富余，施工过程中摊铺机前方应时刻有2-3辆料车处于等待卸料状态，保证可以连续铺筑。(3)混合料的运输注意事项：从拌和站向运料车上放料时，每卸一斗混合料挪动一下汽车位置，以减少粗细集料的离析现象，尽量缩小贮料仓下落的落距，每放一车料料车分前、后、中位置至少要挪动3次。连续摊铺过程中，设专人指挥料车倒料，运料车在摊铺机前1030cm处停
8、住，不得撞击摊铺机。卸料过程中运料车挂空档靠摊铺机推动前进。2.6摊铺(1)摊铺前，首先检查下承层，清理整洁。(2)采用两台戴纳派克3030摊铺机，进行联机梯队摊铺，摊铺速度2m分钟。(3渡铺前熨平板应预热达到规定温度不小于100oC),熨平板拼接紧密，无缝隙、表面平整密实。(4)摊铺时，采用非接触式平衡梁找平，以保证厚度和平整度。经摊铺机初步压实的摊铺层应符合平整度、横坡的规定要求。(5)开始摊铺前现场有5辆车等待，并从第三车料开始进行摊铺作业。2.7碾压沥青混合料的压实是保证沥青混合料面层质量的重要环节，应选择合理的压路机组合及碾压方式。本次试验段施工，采用以下碾压方式：初压复压终压碾压方
9、案双钢轮去静回振1遍，振压两遍双钢振压3遍双钢轮静压1遍碾压注意事项：(1)初压：紧跟摊铺机进行，保持较短的初压区长度，碾压温度不低于150,初压区长度控制在为2030m,尽快将表面密实，减少热量散失。碾压速度23Kmh,低速行驶，保持路面平整度,不产生推移。复压：紧跟初压进行，复压总长度控制在6080m,碾压速度控制在34.5Kmh0双钢轮相邻碾压带纵向重叠宽度100-200mmo终压：紧跟复压进行，终压采用双钢轮静压1遍，表面收光，终压完温度不低于90,碾压速度控制在36Kmh0(2)压路机先停振动再停机，禁止压路机长时间停在没有冷却的沥青面上。压路机的停机轮迹接头不得分布在同一桩号，应呈
10、梯形，相邻停机位置前后错开。压路机不得在碾压未成型、未冷却或非施工需要操作的沥青路面上转向、掉头、加水。(3)压路机调整双钢轮的喷水量至最小，不粘轮即可，避免碾压时沥青混合料温度散失过快。(4)每日施工前补充摊铺机和压路机一天的燃油量，若需在施工加油加水，需到作业面外进行，避免污染路面或影响施工。(5)在当天碾压的尚未冷却的路面上，不得停放压路机或其他车辆，并防止矿料、油料和杂物散落在沥青层面上。03现场主要实测数据经现场取样检测，粘层油洒布量为0.4kgm2o(1)混合料温度记录(2)宽度(3)高程及松铺系数通过试验段BK0740-BKl108.9压实结果验证松铺系数，共检测37个断面，每个断面观测4个点，共设148个点，记录检测点的中面层顶面高程、摊铺后高程，在检测点位置做好标记并记录，计算得出松铺厚度；测量压实后的高程，对比中面层顶面高程，得出压实厚度，从而得出实际的松铺系数1.14o
