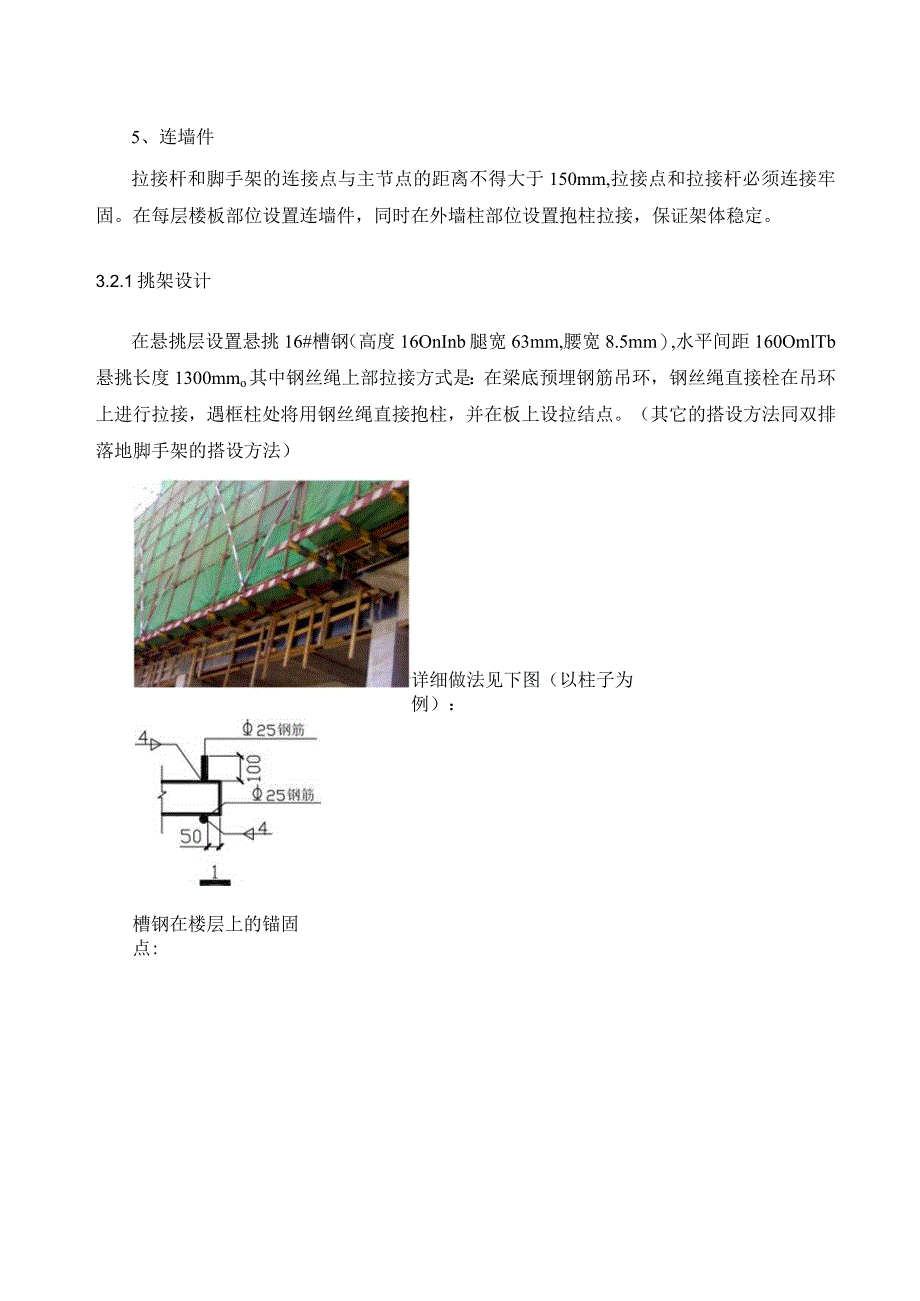

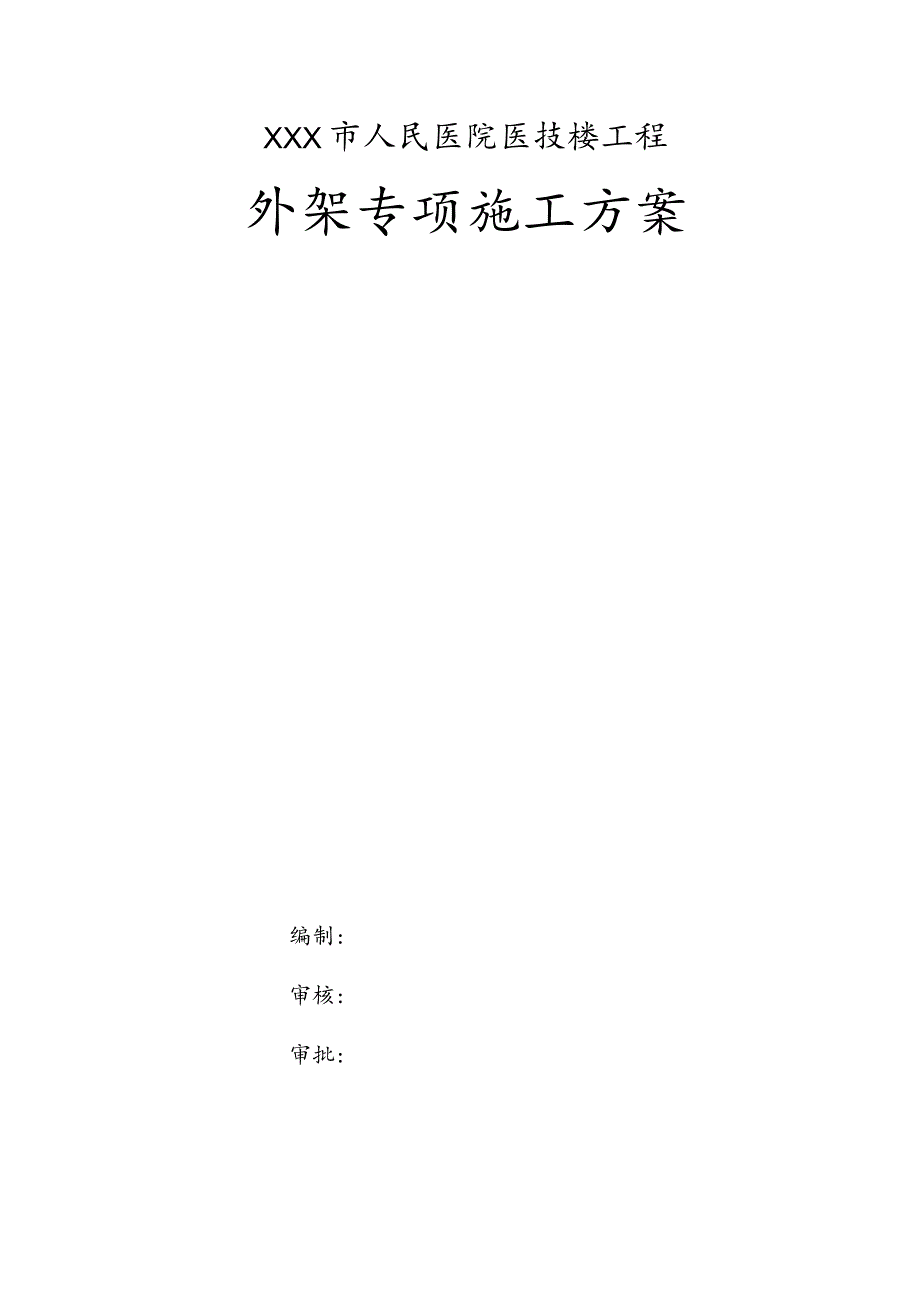

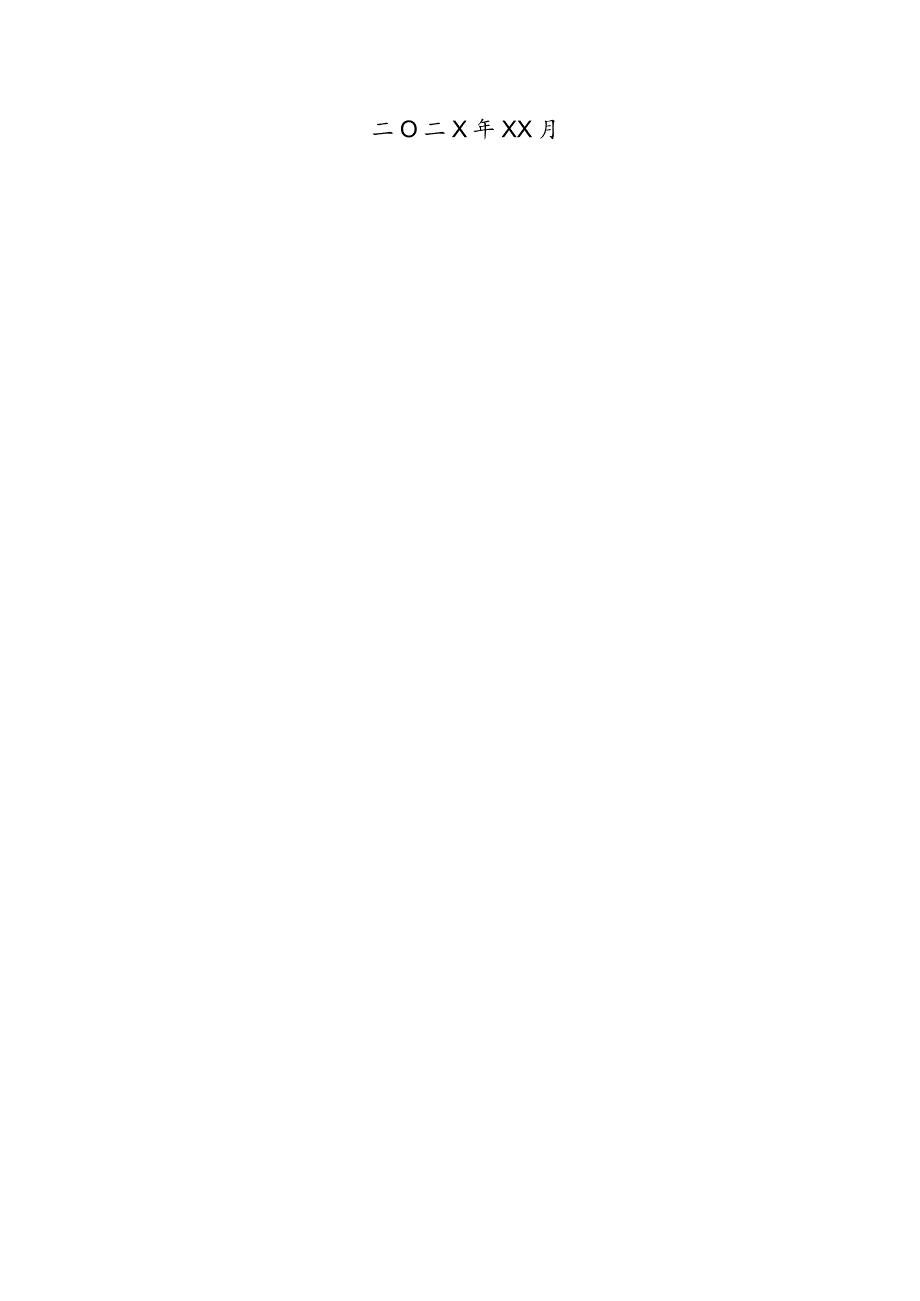

1、XXX市人民医院医技楼工程外架专项施工方案编制:审核:审批:二O二X年XX月5、连墙件拉接杆和脚手架的连接点与主节点的距离不得大于150mm,拉接点和拉接杆必须连接牢固。在每层楼板部位设置连墙件，同时在外墙柱部位设置抱柱拉接，保证架体稳定。3.2.1挑架设计在悬挑层设置悬挑16#槽钢（高度16OnInb腿宽63mm,腰宽8.5mm）,水平间距160OmlTb悬挑长度1300mmo其中钢丝绳上部拉接方式是：在梁底预埋钢筋吊环，钢丝绳直接栓在吊环上进行拉接，遇框柱处将用钢丝绳直接抱柱，并在板上设拉结点。（其它的搭设方法同双排落地脚手架的搭设方法）详细做法见下图（以柱子为例）：槽钢在楼层上的锚固点:
2、注：槽钢的地储是采用圆钏12预埋，每根立杆处预埋2个埋件,当槽钢固定位置后焊接圆钢和槽钢，焊缝长度值不少于120m。3.2.2挑架立杆、横杆、剪刀撑、拉接点的设计1、立杆：立杆用单杆，纵距160Onlnb横距700mm,接头用对接扣件。内立杆与主体之间距离为350mmo2、大横杆：步距1800mm,接头处连接用对接扣件，与立杆连接用直角扣件。3、小横杆：间距1600mm,与大横杆连接用直角扣件4、剪刀撑：满堂布置剪刀撑，倾斜角度45度。搭接处和与立杆、横杆连接均用旋转扣件。剪刀撑搭接1000mm,三个旋转扣件连接。5、楼层连接点：沿楼高每层设置一道，沿水平方向每隔420Omm设置一道，有拐角处
3、设置一道。在梁位置上使用预埋钢管，然后用扣件连接。6、脚手板：木脚手板满铺，两端使用16号铁丝捆紧在小横杆上。端头再用木条钉上,形成整体。7、安全网：宽180Omnb长600OnInb颜色为绿色，地上部分外架要满挂。8、楼层施工电梯口处的外脚手架搭设。在平面布置中电梯安装位置的楼层处，电梯通道口中心是外架立杆距离1600m的中心，横杆在此处要用短钢管连接，以便于安装电梯时拆除横杆，根据电梯门移动横杆的上下间距。详见下图：此外怫楠开，用拱那连翻阚管1507I;/II1.-J/19、悬挑脚手架首层布置挡脚板，挡脚板做法：20Onlm高，图条的倾角45度，木板外侧布置刷如下图案的挡脚板彩条布。详细做
4、法见下图:挡脚板的做法四、双排落地脚手架的搭设1、脚手架底部立杆选择4000mm和6000mm的两种钢管交错设置。2、在设置第一排连墙件前，脚手架每隔6跨设置一道抛撑，以确保构架稳定和架上操作人员的安全。3、凡有拉接点的位置，拉接点对应的楼板位置，预埋设在梁上中48钢管作为拉接点。4、拉接件和剪刀撑应及时设置，滞后不得超过两步。在顶排连接件之上的架高（以纵向横杆记）不得多于两步，否则应每隔6跨架设一道拉撑。5、杆件端部伸出扣件之处为150mmo6、剪刀撑与大横杆之间要有四道连接，其中钢管搭接接头处一道，中间两道。7、周边脚手架的大横杆必须交圈和立杆拉接固定。8、搭设的脚手架必须横平竖直，整体清
5、晰，图形一致，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。9、脚手架的小横杆、上下步距交叉设置于立柱的不同侧面，使立柱在受荷时偏心减小。如下图:立杆大横杆10、立杆接长用对接扣件。大小横杆与立杆连接采用直角扣件。剪刀撑与立杆或大横杆连接采用3个旋转扣件。剪刀撑的接长采用旋转扣件，不得用对接扣件，搭接长度1000mm；所有扣件要拧紧，可用力矩扳手实测，要求达到4065NM。过小则扣件容易滑移，过大则会引起扣件的铸铁断裂。11、脚手板铺放时，要铺平铺稳，用8号镀锌铁丝捆紧在小横杆上。在立杆下要铺垫脚手板。横杆铺板严禁出现端头超出支撑横杆250mm以上未做固定的探头板，搭接和对接的搭法如下图
6、。12、在搭设脚手架时，要保证立杆的垂直度和大、小横杆的标高和水平度，使脚手架的步距、横距、纵距始终保持一致。13、在搭设高层脚手架时，同时要做好脚手架的接地工作，接地的地极用40X4的扁钢,要求扁钢的电阻不大于4欧姆,埋入地下150Onlm。，再用40X4扁与钢管脚手架连接引出。14、脚手架外立杆内侧用16号铁线满挂安全网，作业层每步必须挂平网，作业层以下每隔100OOmm设置一道木板防护，外排安全网的细部张挂方法如下（见图）15、在1段、7段、9段边缘有结构+0.OOOm向外扩大，此处1层顶板的外架往上采用槽钢悬挑外架方式，以及在外架落到后浇带处时，同样采用槽钢悬挑外架。详见下图:+ 0,
7、000O五、脚手架的验算5.1落地脚手架的验算落地外架要从T.2m开始搭设到地上六层，总高度为24.35m,总架体总高度计算数按25m。首次悬挑脚手架高度为18.1m,以上每次悬挑槽钢高度为17.5m,悬挑槽钢高度以18.5m为计算值，外围安全网全封闭，用于结构作业时为1层作业(即n=l),用于装修施工时为2层同时作业(即n=2)。所在地区的基本风压值为0.55KNm2.脚手架的设计参数为：立杆纵距Ia=L53m,立杆横距lb=0.9m,横杆步距h=L8m,连墙件为2步3跨设置，脚手板为50mm厚跳板。其它设计参数：立杆截面积A=489mm2,立杆的截面抵抗矩为W=(5.08X103)mm3,
8、立杆回转半径i=15.8mm,挡风面积An=L81.0=1.8m2,相应的迎风面积Aw=L818=2.96m2,钢材的抗压强度设计值fc=O.205KNm2;连墙件的横距lw=5.4m,连墙杆的竖距hw=3.6m。1、荷载计算1)恒载的标准值GKG=Hi(gk1+gk3)+n1lagk2查表得gk=O.1904、gk2=0.0922gk3=0.3459用于结构施工：G=25(0.1904+0.0922)+1.80.3459=7.4IKN用于装修施工：G=25(0.1904+0.0922)+2X1.8X0.3459=8.03KN2)活载标准值QKQ=11laqk查表得用于结构施工：qk=1.35
9、KNm2用于装修施工：qk=0.9KNm2结构施工Qk=1.81.35=2.43KN装修施工Q=21.80.9=3.24KN3)风荷载标准值WKWk=laWkW=O.7UsUzwo=AnAw=0.608查表得Us=LO=0.608Uz=1.72W=0.7X0.6081.720.55=0.403KNZm22、脚手架的整体稳定验算1)材料的附加强度分项系数取m=1.56072)计算轴心设计值NN=1.2(G+Q)验算底部截面：用于结构施工：N=1.2(7.41+2.43)=11.808KN用于装修施工：N=1.2(8.03+3.24)=13.524KN3)计算风荷载弯矩MWMw=0.12Wh2验算
10、底部截面：Mw=O.12X0.403X0.92=0.039KN4)确定稳定系数3查表的U=1.50=uhi=1.500.9/0.0158=85.4查表得=0.6925)验算稳定N/(A)+MwWfc(0.9m)将数值带入上式得：结构和装修施工时N/(MjA)+MwW0.146KNZm25.2悬挑水平支架抗弯强度验算11)荷载计算按照搭设4层脚手架作业层施工的最大荷载值，立杆是560道，横杆19320道，跳板3层共18.9吨，脚手架所有钢管、扣件、跳板、安全网总重的134.44吨，所以每根单立杆的恒载取2.6kN,活荷载根据JGJ1302001规定取5kNm2.则施工荷载=IaIbX5=(1.6
11、X0.9)5=7.2kN,7.22=3.6kN荷载N=1.22.61.43.6=8.16kN计算简图3)抗弯验算最大弯矩Mmax=Fab2(3-bl)212=8.160.402X0.9(3-0.4.0/1.2)/2X1.22=0.84kNm0=MmaxymaxZIy查表得:Iy=53.2104mm4,ymax=70mm。=0.841000100070/(53.2104)110.5Nmm2215Nmm2满足要求4)A点的抗剪验算A点反力R=11N16=11X8.16/16=5.6IkNT=RA=5.61X1000/2131=2.6N=0.8=0.8215=172Nmm2T=2.6Nmm211.9
12、6KN满足要求3、稳定性验算计算高度取8X2.9=23.2m,施工荷载取3个作业层1)恒载标准值GK=Hi(gkl+gk3)+nllagk2查表得：gk1=0.1058,gk2=0.3587,gk3=0.0728,n1=3,Ia=1.6mHi=23.2mGk=23.2(0.1058+0.0728)+31.60.3587=5.86kN2)施工荷载标准值：Qk=nIlaqknl=3,Ia=1.6m,查表得：qk=1.24Qk=31.61.24=5.95kN3)风荷载标准值：Wk=IaWkwk=0.7suZWO=0.724,Ia=1.6m,us=l=0.724,w0=0.35,Hz=3.74wk=0
