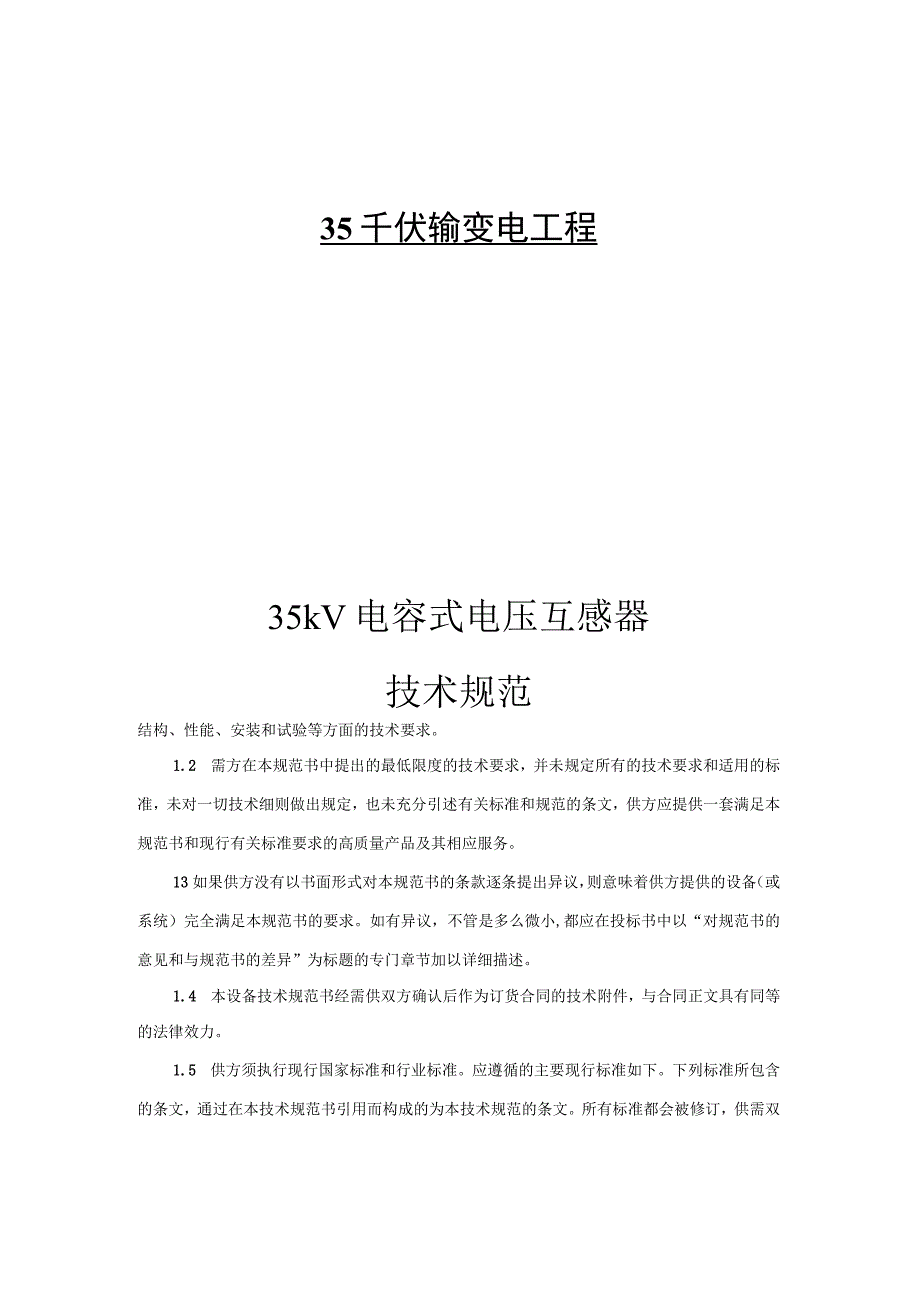

1、35千伏输变电工程35kV电容式电压互感器技术规范结构、性能、安装和试验等方面的技术要求。1.2 需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。13如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具

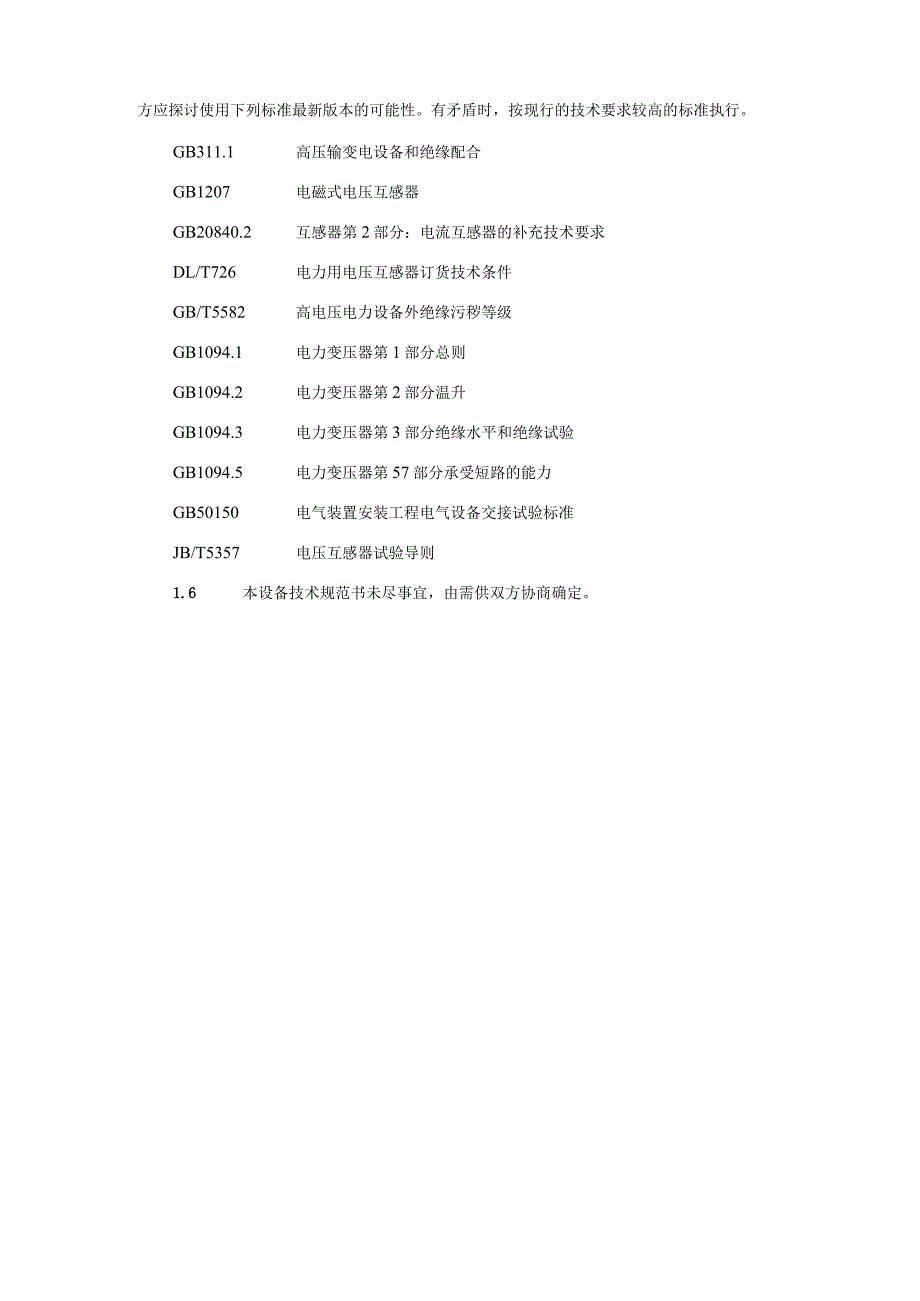

2、有同等的法律效力。1.5 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文。所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行。GB311.1高压输变电设备和绝缘配合GB1207电磁式电压互感器GB20840.2互感器第2部分：电流互感器的补充技术要求DL/T726电力用电压互感器订货技术条件GB/T5582高电压电力设备外绝缘污秽等级GB1094.1电力变压器第1部分总则GB1094.2电力变压器第2部分温升GB1094.3电力变压器第3部分绝缘水平和绝缘试
3、验GB1094.5电力变压器第57部分承受短路的能力GB50150电气装置安装工程电气设备交接试验标准JB/T5357电压互感器试验导则1.6 本设备技术规范书未尽事宜，由需供双方协商确定。1.7 供方应获得IS09000（GBT19000）资格认证书或具备等同质量认证证书,必须已经生产过三台以上或高于本超标书技术规范的设备，并有在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。2使用环境条件2.1 海拔高度：100Omo2.2 最大风速：35ms（离地面高IOm处待续IOmin的平均最大风速）
4、2.3 月平均最高相对湿度（20）：不大于90%。2.4 日平均最高相对湿度（20）：不大于95%。2.5 最高气温：+402.6 最低气温:-10C2.7 最大日平均温差：252.8 年平均气温：+222.9 日照强度：0.1Wcm2（风速0.5ms）2.10 覆冰厚度：10mm2.11 地震烈度：8度水平加速度：0.25g垂直加速度：0.125g2.12 大气条件：大气中无严重侵蚀性和爆炸性介质2.13 系统的接地方式：35kV中性点不直接接地。3技术要求3.1额定绝缘水平，见下表:系统标称电压35kV额定雷电冲击耐受电压（峰值）200kV额定（Imin）工频耐受电压（方均根值）95kV3
5、.2一次绕组接地端绝缘一次绕组接地端应能承受额定短时工频耐受电压（方均根值）5kVo3.3 二次绕组绝缘二次绕组（包括剩余电压绕组）之间及二次绕组对地之间应能承受额定工频耐受电压为（方均根值）3kV03.4 局部放电水平在测量电压1.2Um/6（Um为设备最高工作电压）下，电感互感器相间及相对地间的局部放电量不大于20pC,并提供局部放电起始电压和熄灭电压。3.5 额定电压因数标准值电压因数是由最高运行电压决定的，而后者又与系统及电压互感器一次绕组的接地条件有关，下表列出了与各种接地条件相对应的额定电压因数标准值及在最高运行电压下的允许持续时间（即额定时间）。额定电压因数额定时间一次绕组接法和
6、系统接地方式1.2连续任一电网的相间任一电网中的变压器中性点与地之间1.2连续中性点有效接地系统中的相与地之间1.530s1.2连续带自动切除对地故障装置的中性点非有效接地系统中的相与地之间1.930s1.2连续不自动切除对地故障的中性点非有效接地系统中的相与地之间1.9Sh注：按制造厂与用户协议，表中所列的额定时间允许缩短。3.6 短路承受能力互感器在额定电压励磁时,就能承受历时Is的二次绕组短路的机构效应和热效应而无损伤。3.7 准确级的标称所有保护用电压互感器，除剩余电压绕组外，应给出相应的测量准确和保护准确级。保护用电压互感器的准确级，是以该准确级在5%额定电压到额定电压因数相对应的电
7、压范围内最大允许电压误差的百分数标称，其后标以字母“P”。3.8 标准准确级电压互感器标准确保护级为6Po在5%额定电压电压下的误差限值为5%额定电压下对应值的2倍。若电压互感器在5%额定电压下和在上限电压下（即：对应于额定电压因数1.2、1.5或1.9）的电压误差限值不相同时，应由制造厂和用户协商确定。3.9 电压误差和相应的差的限值在额定频率和80%120%额定电压之间的任一电压和功率因数为0.8（滞后）的二次负荷在25%100%间的任意值下，电压互感器的电压误差和相应差不应超过下表（电压误差和相应差的限值）中所列限值。误差是在互感器端子处测定，并须包括作为互感器整体一部分的熔断丝或电阻器
8、的影响在内。电压误差和相应差的限值准确级电压误差%相位差+()crad0.50.5200.63.10 温升限值电压互感器在规定的电压、额定频率和规定负荷下，及负荷功率因数为0.8（滞后）1间的任一数值时，其绕组温升不得超过电压互感器对应绝缘等级的温升限值，铁芯及其他金属结构零件表面温升不得超过其所接触或邻近的绝缘材料的温升限值。3.11 互感器应有良好的密封性能和足够的机械强度。一次接线端允许使用拉力为1500No3.12 互感器二次出线端子螺杆直径不得小于5mm,出线端子应用铜或铜合金制成，并有可靠的防锈镀层。二次出线端子板防潮性良好。二次端子应采取防转动工艺。3.13 出线端子标志正确、齐
9、全、明显可见。3.14 互感器应有直径不小于8mm的接地螺栓，或其它供接地连接用的零件。接地处应有平坦的金属表面，并标有明显的接地符号。接地零件应有可靠的防锈镀层或采用不锈钢材料。3.15 铭牌标志符合有关标准规定，耐久耐腐蚀，字样清晰，安装位置明显可见。3.16 本规范未尽事宜按现行国家及行业有关标准规定执行。4技术参数4.1 结构型式：35kV级，户外，单相，电容式，全密封油浸式；4.2 额定频率：50Hz4.3 系统最高工作电压Um：40.5kV4.4 额定一次电压Uln：35kV4.5 其它主要参数详见供货范围列表。4.6 厂家在投标时必须提供同类型产品的型式试验报告、鉴定证书，并提供
10、主要元器件的生活厂家及其主要参数。5供货范围型号TYD-353-0.01H变比(V)35000.100,100rzv35kV电压互感器中性点消谐器额定电容(uF)0.01二次准确级组合0.5/3P输出容量(VA)50/100爬出比距(mmkV)225数量(只)2安装位置35kV线路侧交货时间交货地点35kV后山变电站6供方在投标时应提供的资料和参数6.1 提供与投标产品一致而且有效的产品型式报告（检测报告）、鉴定证书、型号使用证书等6.2 供方需提供投标产品的下列数据:序号名称需方要求值供方保证值备注1型式或型号TYD-353-0.0IH2金属膨胀器的型式和材料3额定电压kV354最高电压kV
11、40.55额定频率Hz506额定一次电压V35000/37额定电压比V35000.100,100z3zV测量级（0.5）8铁芯数型式1型式2型式39级次组合型式1型式2型式310二次绕组的额定输出VA50/10011局部放电水平（PC）1.2Um3电压1012绝缘水平（1）全波冲击耐压（峰200值）kV（2）Imin工频耐压（有效值）9513介质损耗因数（1525）tg14无线电干扰电压（1.140.5kV下）不大于500V15在l.l1263kV下，屋外晴天夜晚晚可见电晕应无可见电晕16一次绕组匝数17二次绕组匝数18二次回路时间常数19弯曲点的磁通密度。弯曲点的定义为：在该点，当电压增加1
12、0%时励磁电流增加50%O20极性21温升限值绕组60K油顶层50K22外绝缘瓷套最小爬电距离1015mm23一次接线端子允许拉力1000N（1）垂直方向1000N（2）水平横向1000N（3）安全系数1.6724重量（1）包括附件每台电压互感器总重量（2）不含附件的每台电压互感器重量（3）运输重量25外形尺寸（1）组装好的电压互感器总高度（2）组装好的电压互感器总宽度（3）运输尺寸（长高）26自振频率（Hz）27保证不渗漏油的年限28制造厂建议的备品、备件清单29制造厂建议的专用工具及仪器清单30图纸资料的交付期31交货时间32交货地点35kV后山变电站注1.“”的项目H为设备技术参数比较项
13、。7图纸资料提交单位及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间认可图、最终图、说明书、出厂试验报告（附电子文档）重庆万州区电力设计事务所21）技术协议签订后两周内，供货商应提供认可图纸。2）工程师在收到认可图纸后两周内，应将经确认的1份图纸寄送给供货商。3）供货商收到经确认的图纸两周内提出最终图认可图、最终图、说明书、出厂试验报告（附电子文档）重庆三峡水利电力（集团）股份有限公司27.1工程概况项目名称：万州区后山35千伏输变电工程项目单位：重庆三峡水利电力（集团）股份有限公司工程规模：万州35kV后山变电站规模2X16MVA双绕组变压器，电压等级为35I0kV,35kV出线3回，预留1回，新装IOkV出线12回。新装2X2X160OkVAR并联电容器组，新装IOkV主动干预消弧装置2套。工程地址：重庆市万州区后山镇交通、运输：铁路、公路、水运交货地址：重庆市万州区35kV后山变电站内施工现场车板交货。8项目单位技术差异项目单位原则上不能改动专用部分标准技术参数值，根据工程实际情况，相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出。（本表是对技术
