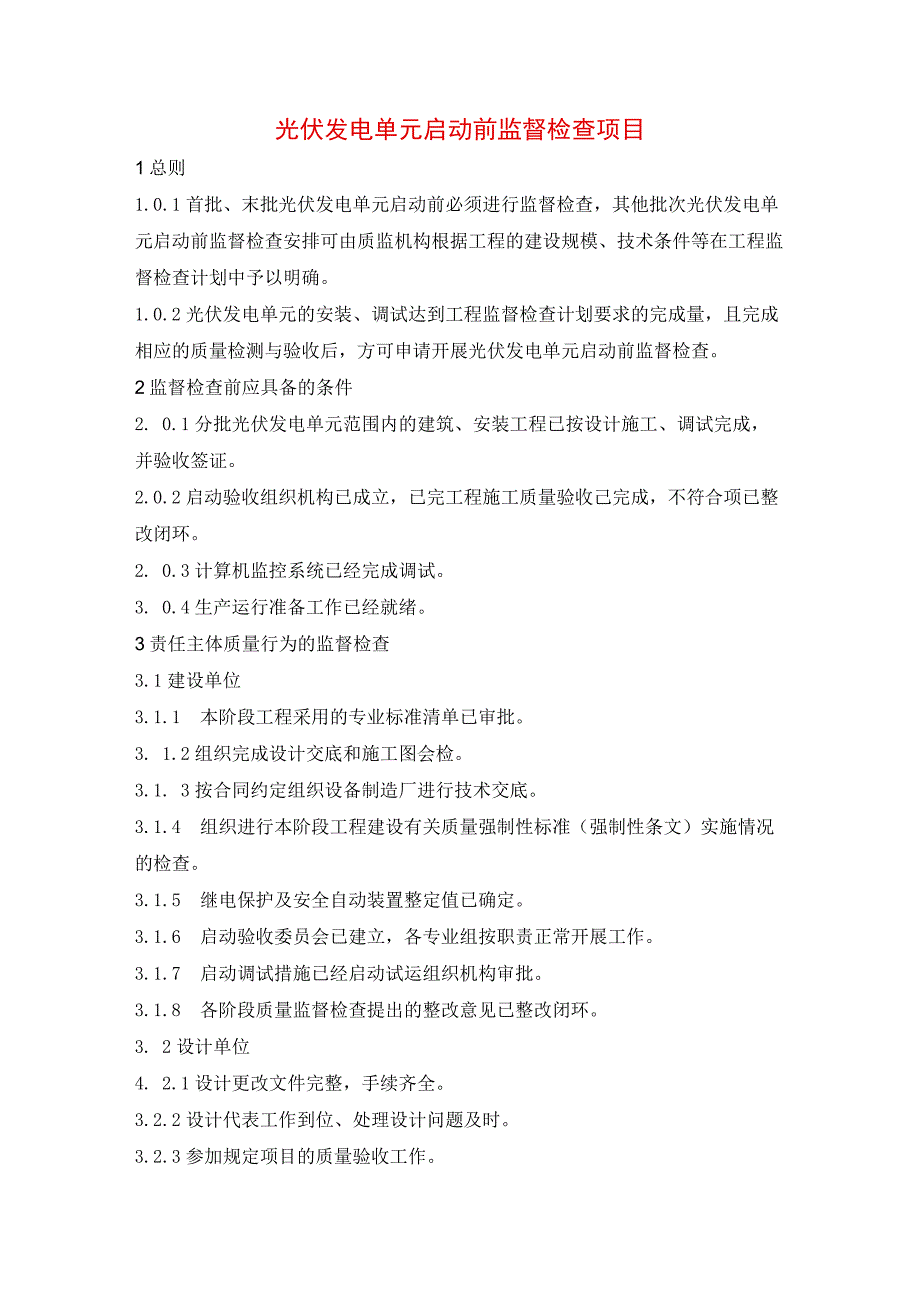

1、光伏发电单元启动前监督检查项目1总则1.0.1首批、末批光伏发电单元启动前必须进行监督检查，其他批次光伏发电单元启动前监督检查安排可由质监机构根据工程的建设规模、技术条件等在工程监督检查计划中予以明确。1.0.2光伏发电单元的安装、调试达到工程监督检查计划要求的完成量，且完成相应的质量检测与验收后，方可申请开展光伏发电单元启动前监督检查。2监督检查前应具备的条件2. 0.1分批光伏发电单元范围内的建筑、安装工程已按设计施工、调试完成，并验收签证。2.0.2启动验收组织机构已成立，已完工程施工质量验收己完成，不符合项已整改闭环。2. 0.3计算机监控系统已经完成调试。3. 0.4生产运行准备工作

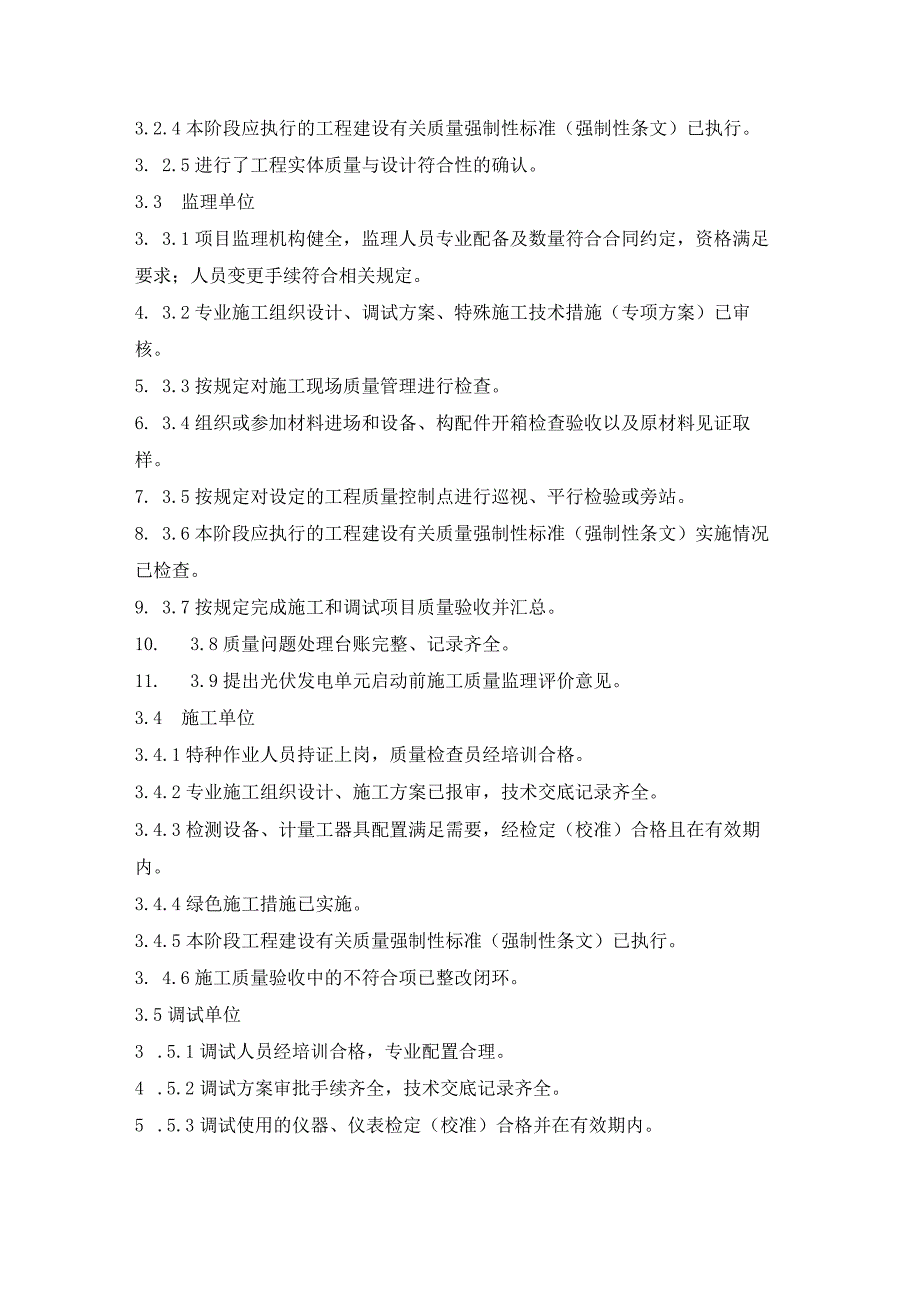

2、已经就绪。3责任主体质量行为的监督检查3.1建设单位3.1.1 本阶段工程采用的专业标准清单已审批。3. 1.2组织完成设计交底和施工图会检。3.1. 3按合同约定组织设备制造厂进行技术交底。3.1.4 组织进行本阶段工程建设有关质量强制性标准（强制性条文）实施情况的检查。3.1.5 继电保护及安全自动装置整定值已确定。3.1.6 启动验收委员会已建立，各专业组按职责正常开展工作。3.1.7 启动调试措施已经启动试运组织机构审批。3.1.8 各阶段质量监督检查提出的整改意见已整改闭环。3. 2设计单位4. 2.1设计更改文件完整，手续齐全。3.2.2设计代表工作到位、处理设计问题及时。3.2.
3、3参加规定项目的质量验收工作。3.2.4本阶段应执行的工程建设有关质量强制性标准（强制性条文）已执行。3. 2.5进行了工程实体质量与设计符合性的确认。3.3 监理单位3. 3.1项目监理机构健全，监理人员专业配备及数量符合合同约定，资格满足要求；人员变更手续符合相关规定。4. 3.2专业施工组织设计、调试方案、特殊施工技术措施（专项方案）已审核。5. 3.3按规定对施工现场质量管理进行检查。6. 3.4组织或参加材料进场和设备、构配件开箱检查验收以及原材料见证取样。7. 3.5按规定对设定的工程质量控制点进行巡视、平行检验或旁站。8. 3.6本阶段应执行的工程建设有关质量强制性标准（强制性条

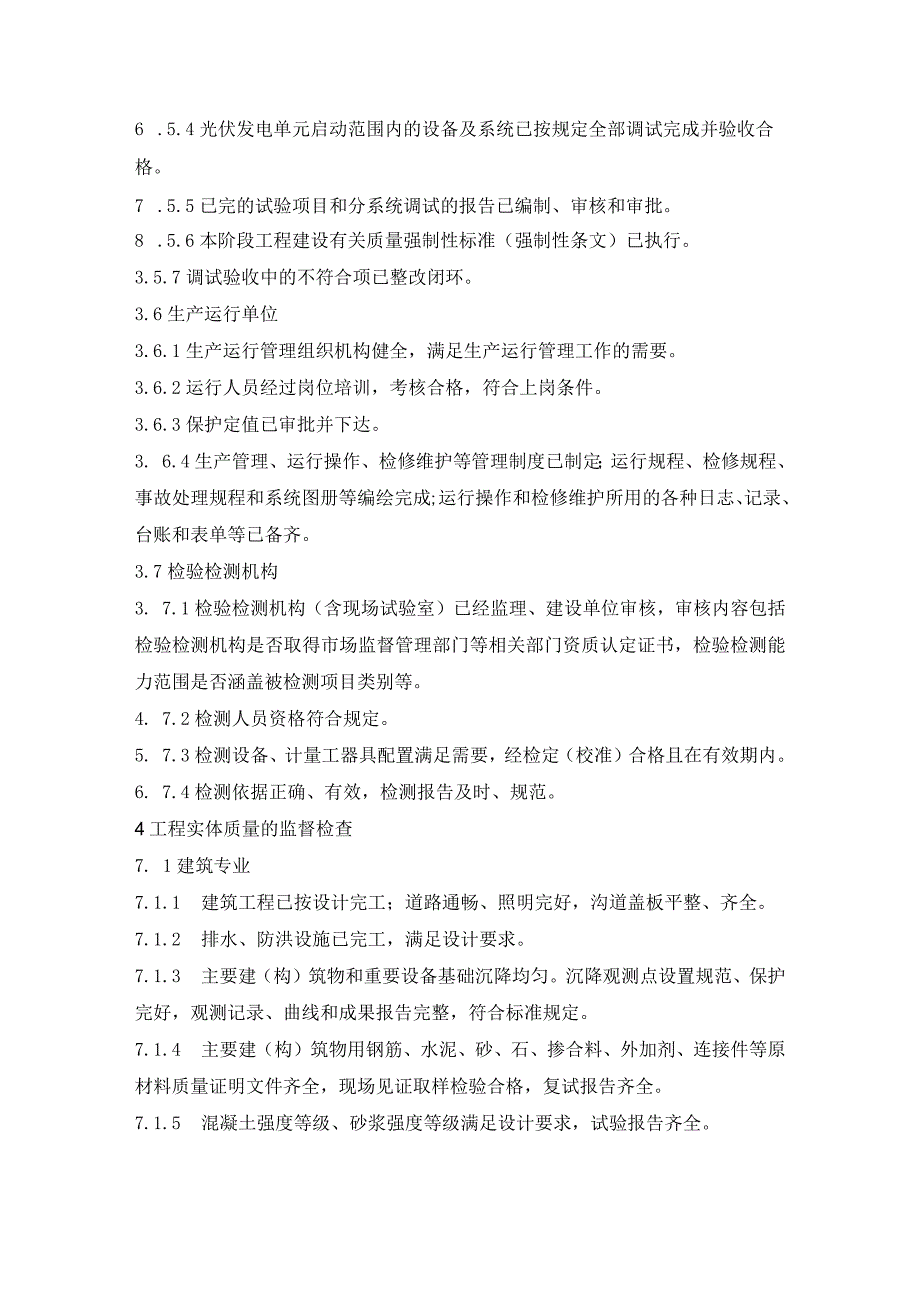

4、文）实施情况已检查。9. 3.7按规定完成施工和调试项目质量验收并汇总。10. 3.8质量问题处理台账完整、记录齐全。11. 3.9提出光伏发电单元启动前施工质量监理评价意见。3.4 施工单位3.4.1特种作业人员持证上岗，质量检查员经培训合格。3.4.2专业施工组织设计、施工方案已报审，技术交底记录齐全。3.4.3检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。3.4.4绿色施工措施已实施。3.4.5本阶段工程建设有关质量强制性标准（强制性条文）已执行。3. 4.6施工质量验收中的不符合项已整改闭环。3.5调试单位3 .5.1调试人员经培训合格，专业配置合理。4 .5.2调
5、试方案审批手续齐全，技术交底记录齐全。5 .5.3调试使用的仪器、仪表检定（校准）合格并在有效期内。6 .5.4光伏发电单元启动范围内的设备及系统已按规定全部调试完成并验收合格。7 .5.5已完的试验项目和分系统调试的报告已编制、审核和审批。8 .5.6本阶段工程建设有关质量强制性标准（强制性条文）已执行。3.5.7调试验收中的不符合项已整改闭环。3.6生产运行单位3.6.1生产运行管理组织机构健全，满足生产运行管理工作的需要。3.6.2运行人员经过岗位培训，考核合格，符合上岗条件。3.6.3保护定值已审批并下达。3. 6.4生产管理、运行操作、检修维护等管理制度已制定；运行规程、检修规程、事
6、故处理规程和系统图册等编绘完成;运行操作和检修维护所用的各种日志、记录、台账和表单等已备齐。3.7检验检测机构3. 7.1检验检测机构（含现场试验室）已经监理、建设单位审核，审核内容包括检验检测机构是否取得市场监督管理部门等相关部门资质认定证书，检验检测能力范围是否涵盖被检测项目类别等。4. 7.2检测人员资格符合规定。5. 7.3检测设备、计量工器具配置满足需要，经检定（校准）合格且在有效期内。6. 7.4检测依据正确、有效，检测报告及时、规范。4工程实体质量的监督检查7. 1建筑专业7.1.1 建筑工程已按设计完工；道路通畅、照明完好，沟道盖板平整、齐全。7.1.2 排水、防洪设施已完工，
7、满足设计要求。7.1.3 主要建（构）筑物和重要设备基础沉降均匀。沉降观测点设置规范、保护完好，观测记录、曲线和成果报告完整，符合标准规定。7.1.4 主要建（构）筑物用钢筋、水泥、砂、石、掺合料、外加剂、连接件等原材料质量证明文件齐全，现场见证取样检验合格，复试报告齐全。7.1.5 混凝土强度等级、砂浆强度等级满足设计要求，试验报告齐全。7.1.6 混凝土杆、钢管杆、钢构件等产品质量技术文件齐全，外观检查满足设计要求及符合标准规定。7.1.7 钢结构用钢材、高强度螺栓连接副、地脚螺栓、防腐、涂料、焊材等材料质量证明文件齐全。7.1.8 钢结构现场焊接焊缝检验合格；钢结构变形测量记录齐全，偏差
8、满足设计要求及符合标准规定。7.1.9 钢结构防腐（防火）涂料涂装遍数、涂层厚度满足设计要求及符合标准规定，记录齐全4. 1.10主要建（构）筑物外观质量符合标准规定；栏杆、钢制门窗、幕墙支架等外露的金属物，有可靠的接地且标识明显。5. 1.11隐蔽工程签证（含影像资料）、质量验收记录齐全，满足设计要求及符合标准规定。6. 1.12光伏方阵支架（机架）方位和倾角应满足设计要求，支架防腐良好，跟踪机械转动灵活。4.1.13光伏组件安装平整、牢固，组件间的风道间隙满足设计要求。4.2电气专业4.2.1光伏组件方阵布线支撑牢固，满足设计要求及符合标准规定。4.2.2光伏组件间的正、负极和串接线的导线
9、颜色一致，馈线敷设满足设计要求及符合标准规定。4.2.3方阵间连接导线接头满足设计要求及符合标准规定。4.2.4光伏电池组件接线盒防水满足设计要求。4.2.5光伏组件标识牌正确、清晰。4.2.6方阵输出端与支撑结构间的绝缘电阻值满足设计要求及符合标准规定。4.2.7光伏阵列防雷汇流箱、直流防雷配电柜、逆变器及箱式变压器验收签证齐全，电缆孔洞防火封堵严密、阻燃措施满足要求。4.2.8逆变器自动投入和退出满足设计要求。4.2.9光伏发电监控系统安装完毕，满足设计要求。4.2.10光伏发电单元验收签证齐全。4.2.11带电设备的安全净距符合规定，电气连接可靠。4.2.12箱式变压器箱体密封良好，无渗
10、油现象，油位、温度满足要求；绝缘油检验合格；气体继电器、测温装置校验合格；变压器本体外壳、铁芯、夹件及中性点工作接地可靠，远方及就地调整操作正确无误。4.2.13充气式配电装置气体压力、密度继电器报警和闭锁值符合产品技术要求,SF6气体检验合格。4.2.14电气设备完好，标识清晰。4.2.15盘柜安装牢固、接地可靠；柜内一次设备的安装质量满足要求，照明装置齐全；盘、柜及电缆沟道封堵完好，应有防积水、防结冰、防潮、防雷等措施；操作与联动试验合格；二次回路连接可靠，标志齐全清晰，绝缘满足要求。4.2.16交、直流及不停电电源（UPS）系统安装、调试合格；蓄电池组标识正确、清晰，充放电试验合格，记录
11、齐全。4.2.17电缆、附件和附属设施的产品技术资料齐全；电缆敷设满足设计要求及符合标准规定，防火封堵严密、阻燃措施满足要求，试验合格；金属电缆支架接地良好。4.2.18防雷接地、设备接地和接地网连接可靠，接地网施工满足设计要求及符合标准规定，标识符合规定，验收签证齐全。4.2.19电气设备防误闭锁装置齐全。4.2.20电测仪表校验合格，并粘贴检验合格证。4.2.21电气设备安装验收记录齐全。4.3调整试验4.3.1光伏组件的开路电压、光伏阵列汇流箱、直流配电柜、逆变器、箱式变压器各项性能等参数测试值符合产品技术文件要求。4.3.2逆变器控制、保护、报警、监测的调试记录与电气试验项目齐全，试验
12、合格。4.3.3变压器、互感器、断路器、避雷器等设备交接试验合格，报告齐全。4.3.4电流、电压、控制、信号等二次回路绝缘及电流、电压二次回路的接地符合标准规定；断路器、隔离开关传动试验动作可靠，信号正确；保护和自动装置动作准确、可靠，信号正确，压板标识正确。4.3.5保护及安全自动装置、远动、通信、综合自动化系统等调试记录与试验项目齐全，试验结果合格；继电保护及安全自动装置已完成整定。4.3.6光伏发电单元静态检查调试、安全保护系统调试合格。4.3.7各类试验调试报告、质量验收签证齐全。4. 3.8继电保护和安全自动装置已按定值通知单整定完毕。4.4生产运行准备4.4.1操作票已编制完毕。4.4.2通信装置调试完毕具备投用条件。4.4.3电气设备运行操作所需的工器具、仪器、仪表、防护用品以及备品、备件等配置齐全，检验合格。4.4.4启动范围区域与其他区域隔离可靠，警示标识齐全、醒目。4. 4.5设备的名称和编号及盘、柜双面标识准确、齐全；电气安全标志牌内容和悬挂位置正确、齐全、醒目。5质量监督检测5. 0.1开展现场质量监督检查时，应对有关检测试验报告进行查验，必要时可进行验证性抽样检测。对监督检查中发现有突出质量问题、隐患的部位或对工程安全有影响的重要部位、隐蔽工程，以及对检测成果存疑或与现场实际情况不符的，由具备资质的第三方检验检测机构独立进行检验检测，并出具结论性意见。
