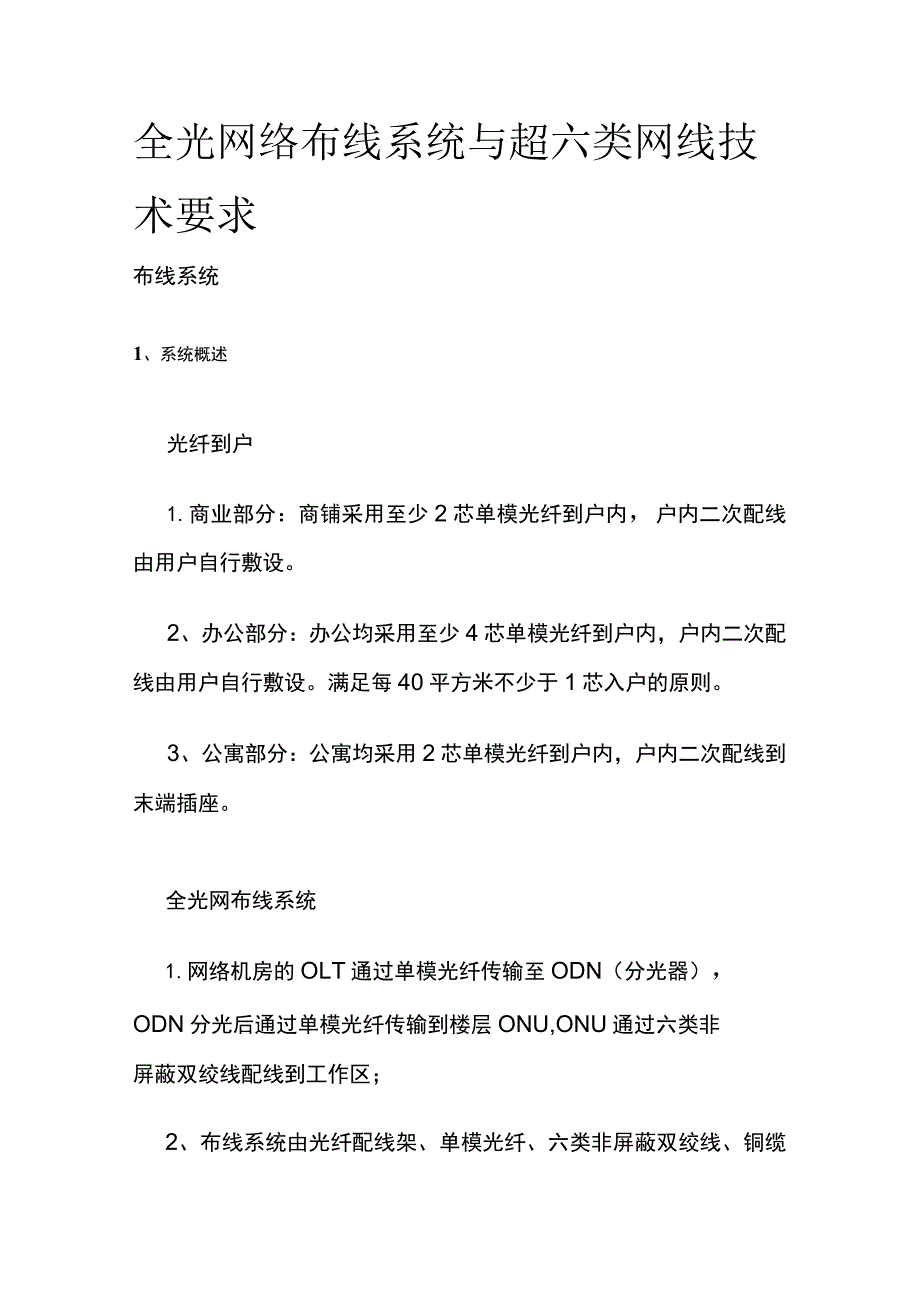

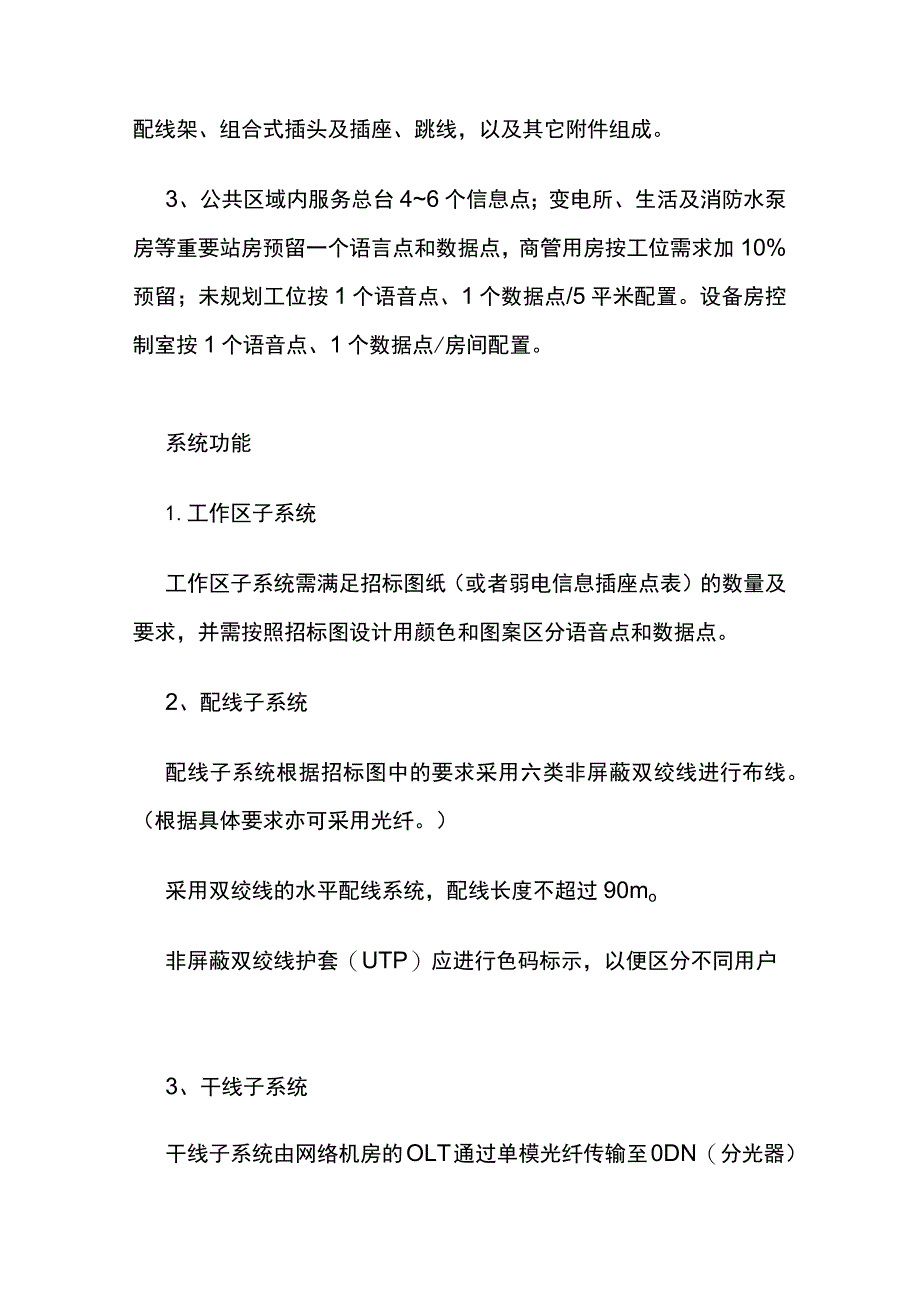

1、全光网络布线系统与超六类网线技术要求布线系统1、系统概述光纤到户1.商业部分：商铺采用至少2芯单模光纤到户内，户内二次配线由用户自行敷设。2、办公部分：办公均采用至少4芯单模光纤到户内，户内二次配线由用户自行敷设。满足每40平方米不少于1芯入户的原则。3、公寓部分：公寓均采用2芯单模光纤到户内，户内二次配线到末端插座。全光网布线系统1.网络机房的OLT通过单模光纤传输至ODN（分光器），ODN分光后通过单模光纤传输到楼层ONU,ONU通过六类非屏蔽双绞线配线到工作区；2、布线系统由光纤配线架、单模光纤、六类非屏蔽双绞线、铜缆配线架、组合式插头及插座、跳线，以及其它附件组成。3、公共区域内服务总
2、台46个信息点；变电所、生活及消防水泵房等重要站房预留一个语言点和数据点，商管用房按工位需求加10%预留；未规划工位按1个语音点、1个数据点/5平米配置。设备房控制室按1个语音点、1个数据点/房间配置。系统功能1.工作区子系统工作区子系统需满足招标图纸（或者弱电信息插座点表）的数量及要求，并需按照招标图设计用颜色和图案区分语音点和数据点。2、配线子系统配线子系统根据招标图中的要求采用六类非屏蔽双绞线进行布线。（根据具体要求亦可采用光纤。）采用双绞线的水平配线系统，配线长度不超过90mo非屏蔽双绞线护套（UTP）应进行色码标示，以便区分不同用户3、干线子系统干线子系统由网络机房的OLT通过单模光
3、纤传输至0DN（分光器），0DN分光后通过单模光纤传输到楼层ONU。它构成了这些位置以及与其相连的相关硬件之间的主干传输媒介。干线系统应该包括布线间建筑内光缆和和或电缆的垂直和/或水平分布。主干系统主要包括大对数电缆和多芯光缆。布线应支持声音，数据，视频以及建筑物的日常运维。在布线过程中应遵守所有线缆的弯曲半径和拉伸强度等规范要求。招标图纸上具体说明了每条楼层线路的主干线缆芯数（对数）及根数。用星型拓扑法从MDF开始连接。每条光纤都应该用具有色码标示。单模电缆长度不得超过设备生产商推荐值或长度要求以满足规定的性能水平。4、设备间子系统设备间子系统包括程控交换机房、网络交换机房、各层弱电竖井等。
4、设备间子系统需满足对于各种弱电机房的功能性要求。根据规范，提供并安装一部等电位的接地系统，连接如下设备：通信机柜，设备机架和配线架通信线槽，梯形架和桥架电信系统设备所有外露金属部分5、建筑群子系统建筑群子系统包含各建筑之间的电缆、光缆连接。进入单个建筑的总配线架可设置在进线间，也可设置在设备间内，以招标图示意为准。建筑群间数据干线采用光缆连接，语音干线采用电缆连接。6、管理子系统对于进线间、设备间、交接间、工作区等处的配线设备、缆线、信息插座等设施，需进行统一管理，其标识、记录模式至少应满足相关规范/标准的要求。7、UTP管理系统铜连接组件应能够通过使用交叉连接（跳）线或插入（互相连接的）线实
5、现交叉连接或相互连接。分离终端模块应用于声音和铜缆数据传输。电话通道,PABX声音以及铜缆数据和光纤数据之间的分界/分离应符合图纸上的规定。允许接线模块从配线（架）上拆下来，而不干扰其他通信服务。包含应用绝缘压穿连接（IDC）终端的多端口模块。配线架留出至少10%的备用空间，并预留设备托板。8、光缆管理系统光纤插线板应安装于标准19英寸的机柜，包括ST/SC/LC连接器，包括固定在机柜内的具有抽屉导轨的光纤管理台架并包括每个多端口面板之间的跨接环。允许接线模块从配线架上拆下来，而不干扰其他通信服务，并具有绕线、固定线缆等相关模块。9、标签按照字母数字顺序贴标签，这样，综合布线系统的每个部分都具
6、有唯一识别。必要时可考虑现有建筑物或客户的标签标准。标签系统上交获批后方可开始安装。应满足以下一般标签要求：线缆各端标签应具有唯一识别符并标注他们距主要电缆线路的位置。应按照生产商标准在插线板的每个插口配备清楚的标签夹持器。插口板应贴与布线标签相匹配的标签。命名时以易于识别缆线类型为原则。系统技术要求光纤到户1、单模光纤阻燃等级：不低于Bl级。2、光纤分纤箱根据通信行业标准YD/T2150-2010设计生产,它集光缆的引入（固定、开剥、保护），光纤熔接，以及配线于一体，并且独立完成光纤配线管理功能。适用光接入网中的光分配点的室内/室外分纤箱,防水性能达到IP65级。A.使用环境：。工作温度-I
7、oC+60C。贮存温度-25。（：+60。C0相对湿度不大于95%。大气压力70kpa-106kpaB.适配器光电性能：。插入损耗(IL)0.2dB;0回波损耗(RL)55dB;C.高压防护接地装置：0绝缘电阻1000MQ500V(De)。耐电压3000V(DC)/Imin,不击穿、无飞弧。D.主要机械性能参数：0连接器插拔耐久性寿命IoOo次；0全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm;0对每一路光纤作明确标识，避免维护过程中拆卸可能导致的混乱；E.技术要求：0挂墙安装，模块化设计，密度高；0具有完善的光缆引入装置和接地保护装置，便于光缆引入和固定，安全可靠；0卡入式适配器
8、安装，适用于SC,FC等多种适配器,适配器安装倾斜于机箱正面30。，插拔自如、安装方便；0避免弧光直射入眼，同时便于走线；0全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm;0配线光纤、配线尾纤、跳线光纤的进出各自独立，互不干扰，每芯均有明确的标示。0适配器为倾角安装，尾纤的盘绕自然平顺、曲率半径大，可以最大限度地减少光纤的传输损耗。0熔接盒为层叠式结构，可以方便增、减，操作方便，并可以适应于带状光纤的熔接。0盒体采用密封条紧压密封，可以有效防止灰尘的进入，并采用静电喷塑，外形简洁美观。3、弱电箱/接线箱A.面板规格：0.8mm优质冷轧钢板，表面白色细纹静电喷涂，美观抗划伤B.门板开
9、合方式：向右开合，最大打开角度100度C.门框及底盒规格：厚度LOmm钢板喷塑（白色），底盒入墙上下提供25mmxl+2mmxl进线孔，底盒入墙左右提供25mmx7+20mmx7进线孔D.箱体包含配件:AC220V电源插座Xl,设备支架Xl,熔纤盘xlE.所有智能化系统用弱电箱/接线箱均需设置通匙内置式锁具综合布线系统1、工作区子系统1）六类非屏蔽信息模块A.性能标准:满足TIA/EIA-568-C.2六类和ISO/IEC-11801E级标准，信道带宽250MHz0B.PoE应用:符合802.3bttype3andtype4（PoE+）标准要求的PoE应用。C,端接次数：20次，满足IEC-3
10、52标准。D.接插次数：POE+带电插拔2500次，满足IEe-60603-7标准。E.端接方式：T568A或T568B,通用的110打线方式。F.线规匹配：2226AWG0G.色彩管理：可提供8种颜色。2）超六类非屏蔽模块A.性能标准：满足TIA/EIA-568-C.2超六类和ISO/IEC-11801EA级标准。B.端接次数：IDC端接次数20次。C.接插次数：正面RJ45端口接插耐用次数2500次。D.端接方式：T568A或T568B,110工具打线，或专用工具一次同时端接8芯导线。E.线规匹配：2224AWG0F描座触点：RJ45插座内8芯插针镀有50微英寸黄金，具有出色性能。G.质检
11、标识：每个模块都具有激光刻印的质检编号，即使在外包装拆除或丢失的情况下，也能根据模块上的ID编号进行质量追溯，并防止假货。H.应力保护：端接尾盖能对电缆外皮进行紧固以提供应力保护，并防止导线外露。1.色彩管理：可提供8种颜色。J.安装方式：可选90度直插面板或45度斜插面板。K.工作温度范围：-1060C3）信息面板单口A.产品规格：86型，双层结构，90度直插方式。B.卡口类别：采用国际通用模块卡口，兼容所有的铜缆/光纤/音视频模块。C,端口数量：1口。D.阻燃级别:UL94V-0oE.标签管理：带有标签槽及透明标签盖板，可放入或更换标签。F.防尘管理：带有滑盖式弹簧防尘门，跳线取出时防尘门
12、可自动关闭。G.面板颜色：白色。4）信息面板双口A.产品规格：86型，双层结构，90度直插方式。B.卡口类别：采用国际通用模块卡口，兼容所有的铜缆/光纤/音视频模块。C.端口数量：2口。D.阻燃级别:UL94V-0oE.标签管理：带有标签槽及透明标签盖板，可放入或更换标签。F.防尘管理：带有滑盖式弹簧防尘门，跳线取出时防尘门可自动关闭。G,面板颜色：白色。5）六类非屏蔽跳线A.性能标准：满足ANSI/TIA-568.2-D六类和ISO-IEC11801-2ndCIassE信道性能要求,信道带宽250MHz0B.PoE应用：符合802.3bttype3andtype4标准要求的PoE应用。C.耐
13、用次数：2500次。D.阻燃等级：CM/LSZH双认证。F,导线规格：2328AWG软芯导体。G.针脚工艺：W形排列，降低串扰，镀有50微英寸黄金。H.防缠保护：跳线插头采用一体化角形锁销技术，防止缠线。1.质检标识：每条跳线均粘贴有原厂自覆膜质检标签。J.色彩管理：可提供至少8种颜色的跳线。K.工作温度：-10。C至75。6）超六类非屏蔽跳线A.性能标准：满足TIAEIA-568.2-DCat6A和ISO-IEC11801-2ndCIassEA的标准要求,信道带宽500MHz.B.PoE应用:符合802.3bttype3andtype4标准要求的PoE应用。C.针脚工艺：W形排列，降低串扰，
14、镀有50微英寸黄金。D.线缆结构：整体外包激光隔离带，内部四对非屏蔽双绞线。E导线规格：2328AWG0F.阻燃等级：CM/LSZH双认证。G.跳线长度：2米。H.耐用次数：2500次。1.插头护套：提供优异的应力保护，并增大手指捏触面积，方便操作。J.色彩管理：可提供8种颜色的跳线。K.工作温度：-10。C至75。2、配线子系统1）六类非屏蔽桐缆A.性能标准：满足TIA/EIA-568-C.2六类和ISO11801ClaSSE信道性能要求。B.线缆结构：四对非屏蔽双绞，线对之间被内部十字支撑架分隔。C.信道带宽：ACR有效带宽250MHz0D.导体线规：23AWG。E.阻燃等级:低烟无卤LS
15、ZH,满足IEC60332-3JEC60754,IEC61034标准，不低于Bl级。F.温度范围：安装温度0。C50z工作温度-200C60C.G.长度标记：递减的长度尺寸标识，简化安装，减少浪费。H.资质认证：CE认证。2）超六类非屏蔽铜缆A.标准：满足ANSI/TIA-568.2-D标准Cat6A类和IEC61156-5标准6A类元件要求，符合ISO-IEC11801-2ndCIassEA通道性能要求，符合IEEE802.3an标准。B.线缆内部结构：四对非屏蔽双绞线，线对之间被中心十字骨架分隔，大大降低线对之间串扰，并保证施工安装前后的一致性能；并且整体外包激光隔离带。C.外部串扰抑制技术：采用整体外包激光隔离带隔离技术，大幅度降低ANEXT外部串扰（FLUKEDTX-1800Cat6A系统6包1外部串扰测试验收规范）。D.屏蔽电缆安装工艺：屏蔽层采用激光切割矩阵带技术，无需接地，无需采用屏蔽模块进行端接，大大简化安装
