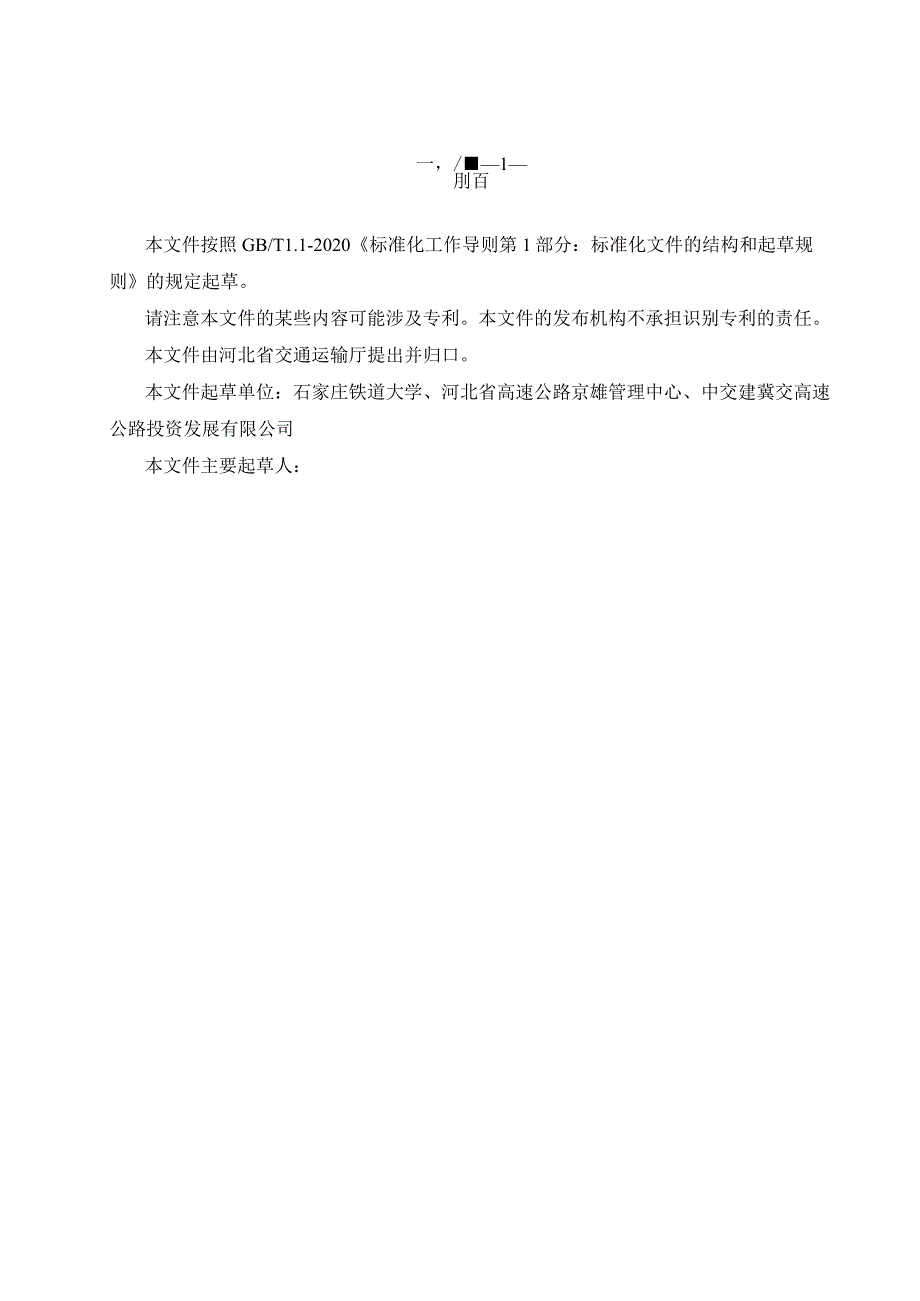

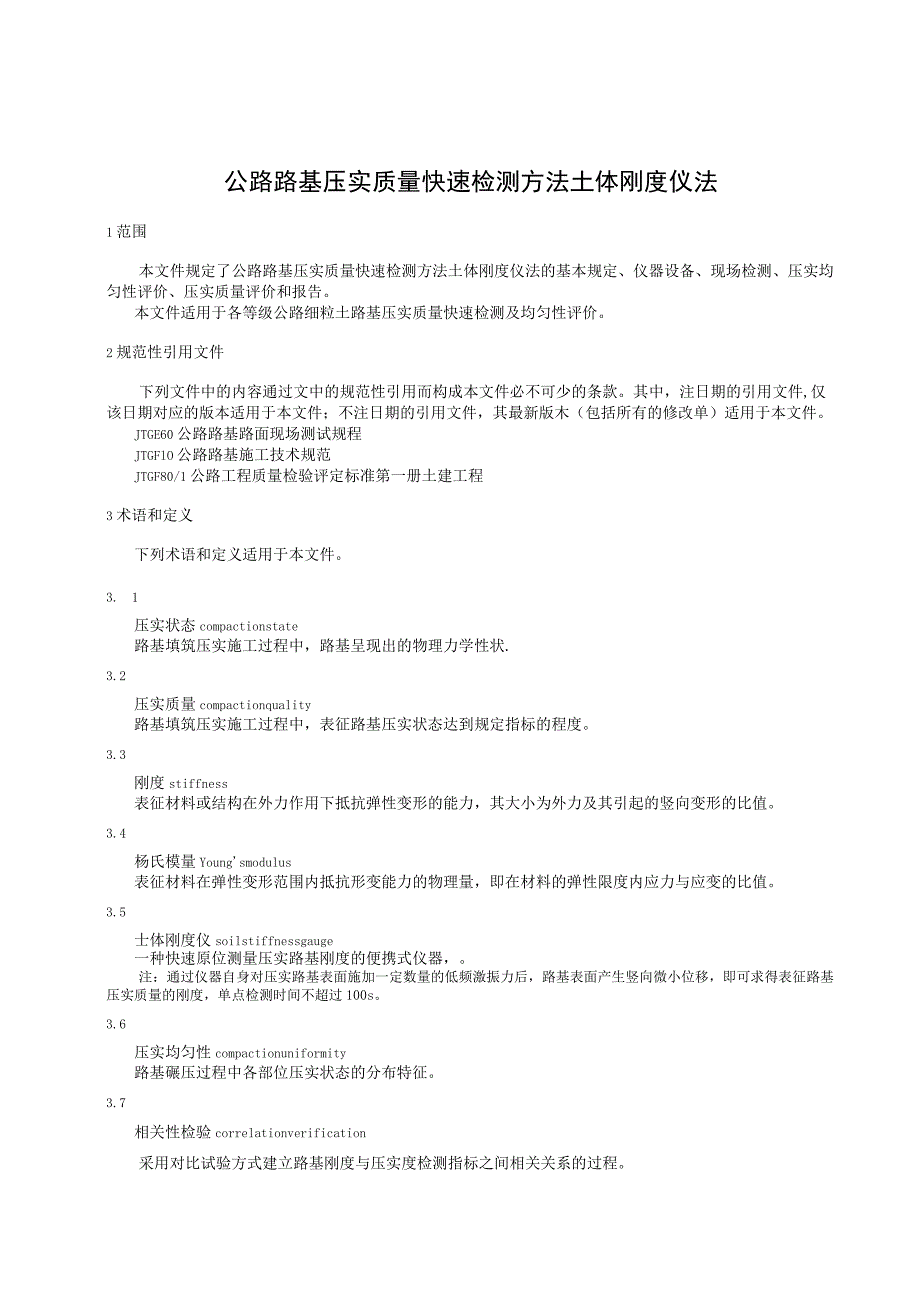

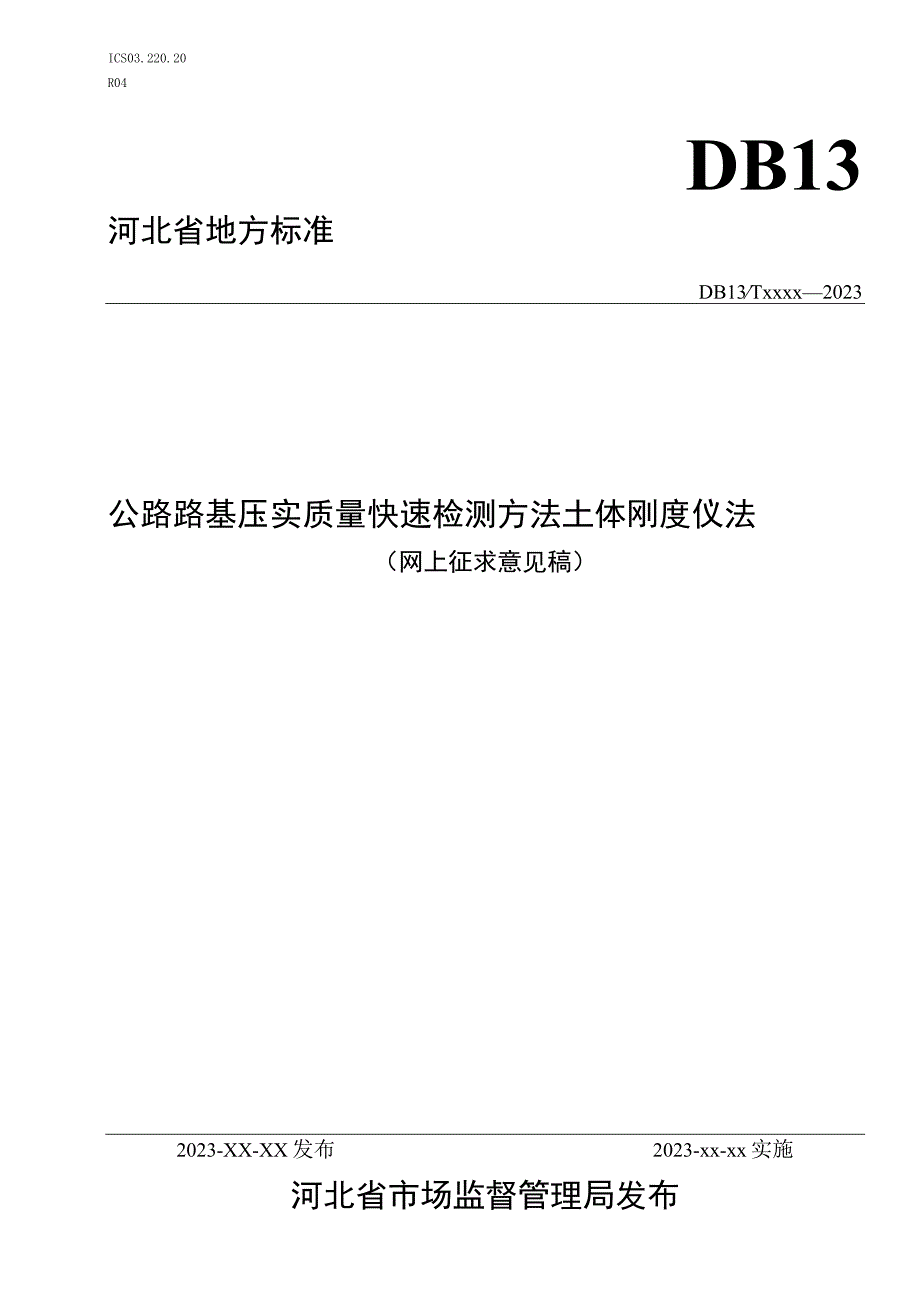

1、ICS03.220.20R04DB13河北省地方标准DB13Txxxx2023公路路基压实质量快速检测方法土体刚度仪法（网上征求意见稿）2023-XX-XX发布2023-xx-xx实施河北省市场监督管理局发布一，/1刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由河北省交通运输厅提出并归口。本文件起草单位：石家庄铁道大学、河北省高速公路京雄管理中心、中交建冀交高速公路投资发展有限公司本文件主要起草人：公路路基压实质量快速检测方法土体刚度仪法1范围本文件规定了公路
2、路基压实质量快速检测方法土体刚度仪法的基本规定、仪器设备、现场检测、压实均匀性评价、压实质量评价和报告。本文件适用于各等级公路细粒土路基压实质量快速检测及均匀性评价。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版木（包括所有的修改单）适用于本文件。JTGE60公路路基路面现场测试规程JTGFlO公路路基施工技术规范JTGF80/1公路工程质量检验评定标准第一册土建工程3术语和定义下列术语和定义适用于本文件。3. 1压实状态compactionstate路基填筑压实施工过程中，路
3、基呈现出的物理力学性状.3.2压实质量compactionquality路基填筑压实施工过程中，表征路基压实状态达到规定指标的程度。3.3刚度stiffness表征材料或结构在外力作用下抵抗弹性变形的能力，其大小为外力及其引起的竖向变形的比值。3.4杨氏模量Youngsmodulus表征材料在弹性变形范围内抵抗形变能力的物理量，即在材料的弹性限度内应力与应变的比值。3.5士体刚度仪soilstiffnessgauge一种快速原位测量压实路基刚度的便携式仪器，。注：通过仪器自身对压实路基表面施加一定数量的低频激振力后，路基表面产生竖向微小位移，即可求得表征路基压实质量的刚度，单点检测时间不超过1
4、00s。3.6压实均匀性compactionuniformity路基碾压过程中各部位压实状态的分布特征。3.7相关性检验correlationverification采用对比试验方式建立路基刚度与压实度检测指标之间相关关系的过程。4基本规定1.1 路基施工前应结合填料类型选择代表性路段试验段施工，进行土体刚度与压实度相关性检验，确定体刚度仪的适用性及不同层位路基刚度规定值。1.2 路基分层填筑压实施工应按JTGFl0、JTGF80/1的规定执行，路基填筑压实度应按JTGE60的规定执行。1.3 当路基填料类型发生变化时，应重新进行相关性检验，调整土体刚度规定值。5仪器设备5.1仪器组成土体刚度
5、仪由刚性外壳、刚性环圈底座、隔振架、电源（电池）、加载系统、数据采集与处理系统刚性环圈底座；隔振架；电源（电池）；加载系统；圆形钢桶；柔性加载板；机电振动器；底部速度传感器；顶部速度传感器；刚性外壳；数据采集与处理系统：控制，显示系统5. 2仪器参数土体刚度仪技术参数，如表1所示。表1土体刚度仪技术参数项目参数外壳直径X高度（mm）280255底座外径，内径（mm）114,89质量（kg）10垂直度偏差（）5自带电源（V）9（六节1号电池）振动频率（HZ）100196检测环境温度（C）038刚度测量范围（MNm）370杨氏模量测量范围（MPa）26.2-610检测深度（mm）220310检测精度（）X回归方程：K产ax+b=相关系数r=,测点数n=常规检测指标规定值区二,对应的路基刚度际=试验：复核：日期：附录B（资料性）路基刚度心压实质量检测记录表起止桩号检测单位填筑层位填料类型最大干密度gcm3最佳含水率/%天气、温度（C）仪器型号检测日期编号位置Kgr(MNZm)编号位置Kgr(MNm)19210311412513614715816频数口范围Kgr频数分布直方图平均刚度Kgr=标准差S=检测结论检测编号.工程名称.检测:审核:日期：年月日
