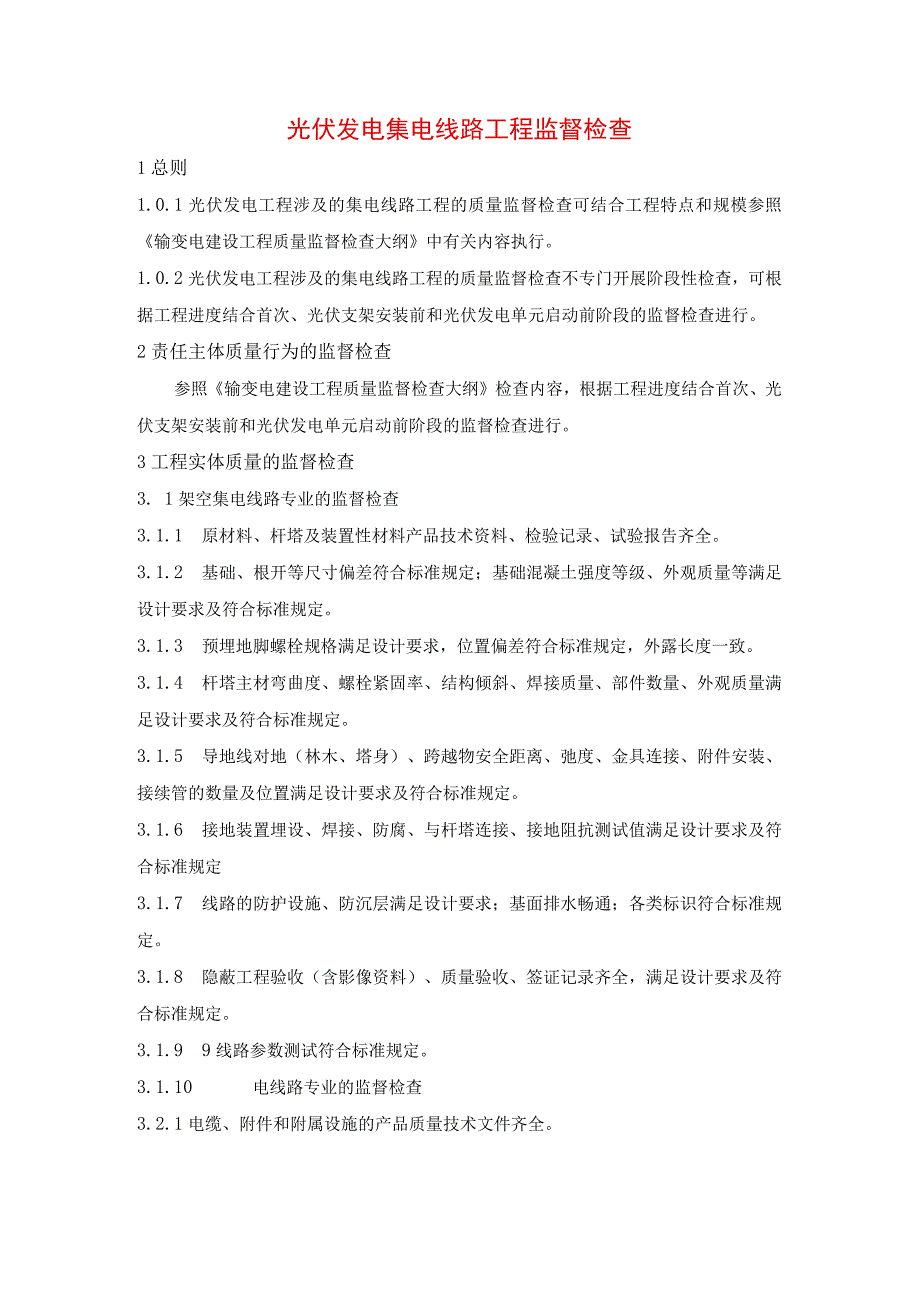

1、光伏发电集电线路工程监督检查1总则1.0.1光伏发电工程涉及的集电线路工程的质量监督检查可结合工程特点和规模参照输变电建设工程质量监督检查大纲中有关内容执行。1.0.2光伏发电工程涉及的集电线路工程的质量监督检查不专门开展阶段性检查，可根据工程进度结合首次、光伏支架安装前和光伏发电单元启动前阶段的监督检查进行。2责任主体质量行为的监督检查参照输变电建设工程质量监督检查大纲检查内容，根据工程进度结合首次、光伏支架安装前和光伏发电单元启动前阶段的监督检查进行。3工程实体质量的监督检查3. 1架空集电线路专业的监督检查3.1.1 原材料、杆塔及装置性材料产品技术资料、检验记录、试验报告齐全。3.1.
2、2 基础、根开等尺寸偏差符合标准规定；基础混凝土强度等级、外观质量等满足设计要求及符合标准规定。3.1.3 预埋地脚螺栓规格满足设计要求，位置偏差符合标准规定，外露长度一致。3.1.4 杆塔主材弯曲度、螺栓紧固率、结构倾斜、焊接质量、部件数量、外观质量满足设计要求及符合标准规定。3.1.5 导地线对地（林木、塔身）、跨越物安全距离、弛度、金具连接、附件安装、接续管的数量及位置满足设计要求及符合标准规定。3.1.6 接地装置埋设、焊接、防腐、与杆塔连接、接地阻抗测试值满足设计要求及符合标准规定3.1.7 线路的防护设施、防沉层满足设计要求；基面排水畅通；各类标识符合标准规定。3.1.8 隐蔽工程
3、验收（含影像资料）、质量验收、签证记录齐全，满足设计要求及符合标准规定。3.1.9 9线路参数测试符合标准规定。3.1.10 电线路专业的监督检查3.2.1电缆、附件和附属设施的产品质量技术文件齐全。3.2.2直埋电缆敷设温度，埋设深度，保护措施，电缆之间及与其它交叉的管道、道路、建筑物之间的距离满足设计要求及符合标准规定；电缆路径标识齐全。3.2.3排管电缆敷设记录齐全；电缆弯曲半径、固定方式、防火措施等满足设计要求及符合标准规定。3.2.4电缆沟（层）电缆敷设记录齐全；电缆弯曲半径、支架安装、防火隔断、孔洞封堵等满足设计要求及符合标准规定。3.2.5电缆附件安装记录齐全，密封良好，防护及固定方式满足设计要求及符合标准规定。3.2.6电缆及接头的各类标识齐全；电缆终端带电部位安全净距符合标准规定;接地安装满足设计要求及符合标准规定。3.2.7电缆核相、绝缘检测、耐压试验、参数测试合格，报告齐全。3. 2.8隐蔽工程签证、质量验收记录齐全、符合标准规定。4质量监督检测4. 0.1开展现场质量监督检查时，应对有关检测试验报告进行查验，必要时可进行验证性抽样检测。对监督检查中发现有突出质量问题、隐患的部位或对工程安全有影响的重要部位、隐蔽工程，以及对检测成果存疑或与现场实际情况不符的，由具备资质的第三方检验检测机构独立进行检验检测，并出具结论性意见。
