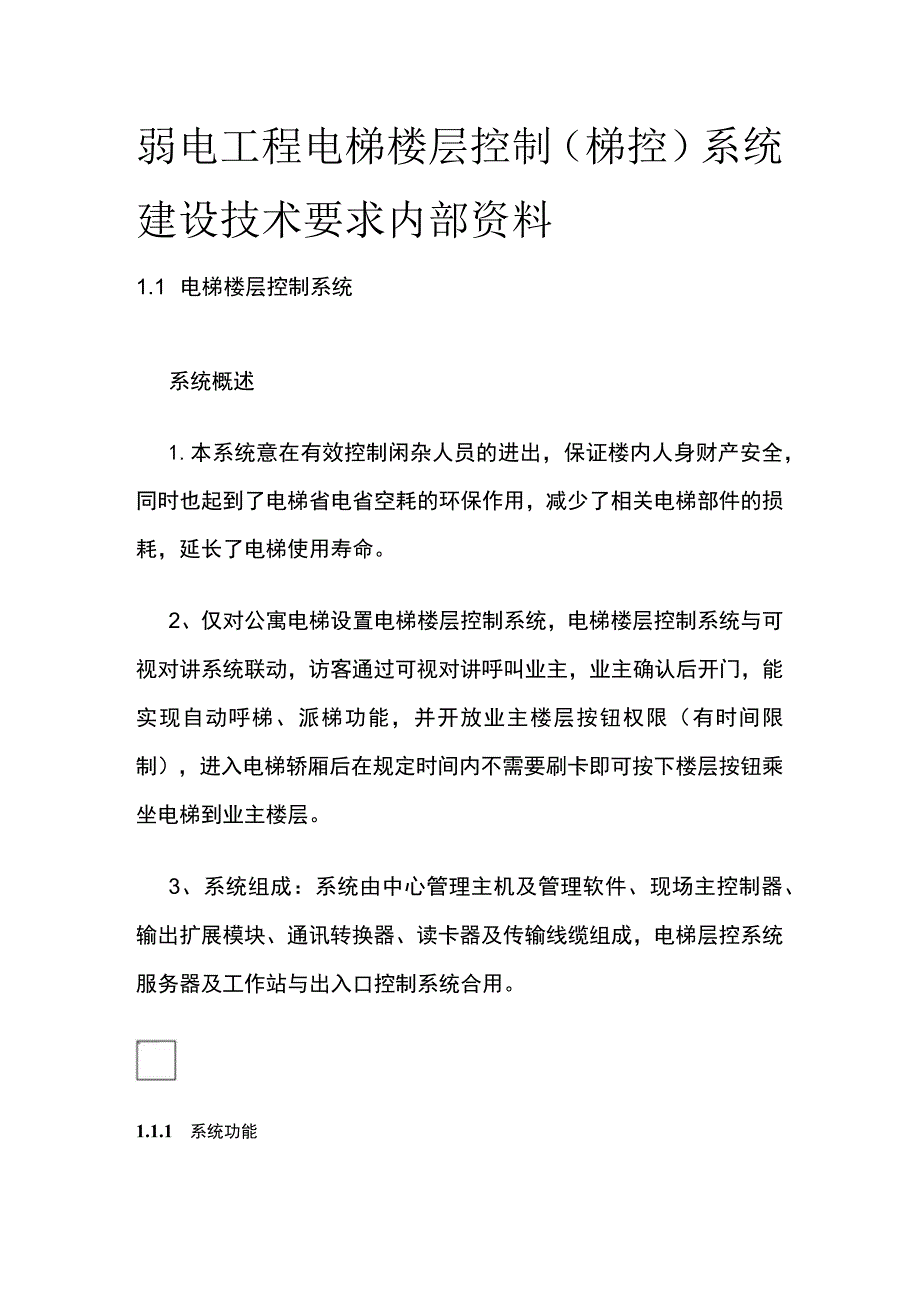

1、弱电工程电梯楼层控制（梯控）系统建设技术要求内部资料1.1 电梯楼层控制系统系统概述1.本系统意在有效控制闲杂人员的进出，保证楼内人身财产安全，同时也起到了电梯省电省空耗的环保作用，减少了相关电梯部件的损耗，延长了电梯使用寿命。2、仅对公寓电梯设置电梯楼层控制系统，电梯楼层控制系统与可视对讲系统联动，访客通过可视对讲呼叫业主，业主确认后开门，能实现自动呼梯、派梯功能，并开放业主楼层按钮权限（有时间限制），进入电梯轿厢后在规定时间内不需要刷卡即可按下楼层按钮乘坐电梯到业主楼层。3、系统组成：系统由中心管理主机及管理软件、现场主控制器、输出扩展模块、通讯转换器、读卡器及传输线缆组成，电梯层控系统服

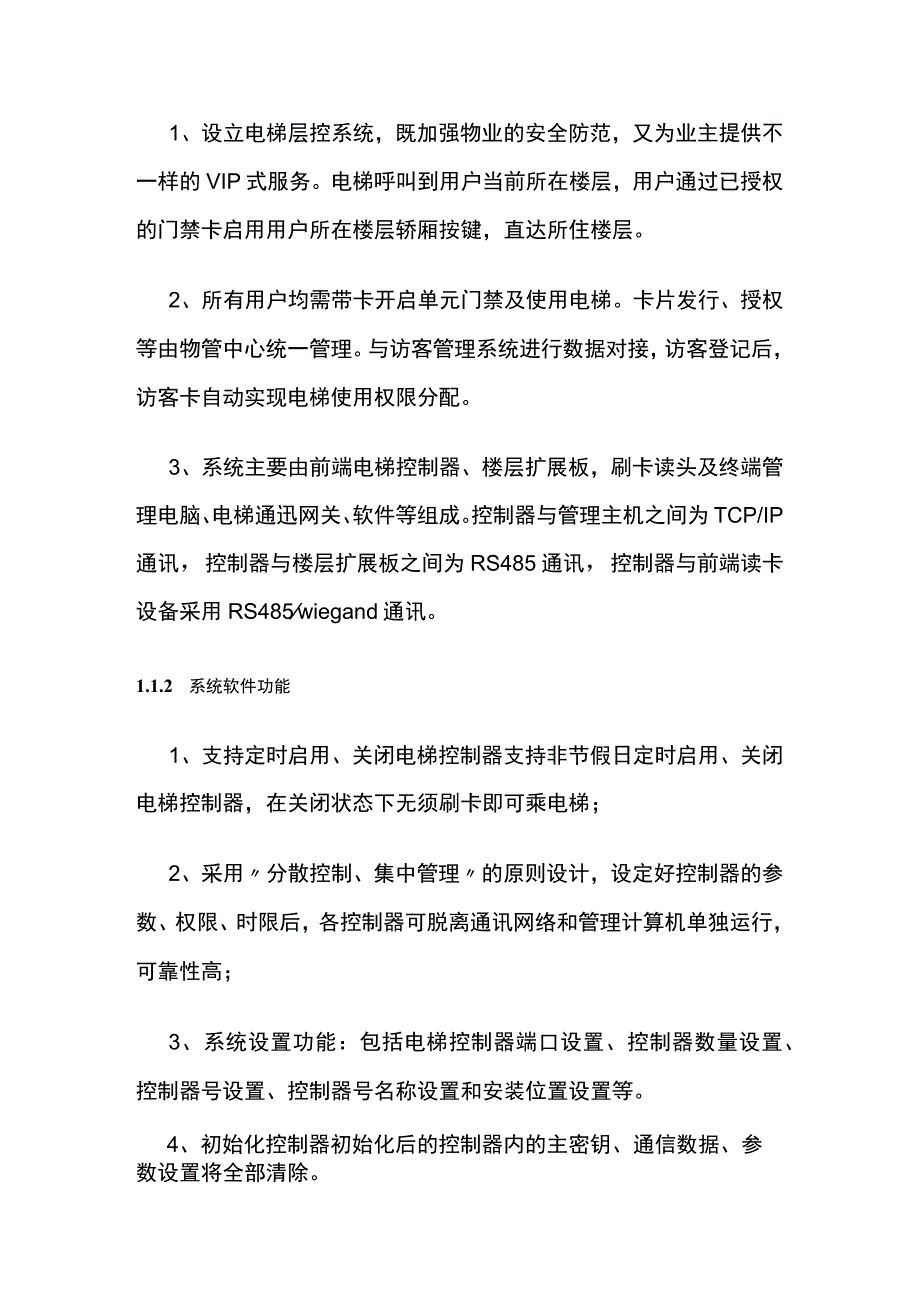

2、务器及工作站与出入口控制系统合用。1.1.1 系统功能1、设立电梯层控系统，既加强物业的安全防范，又为业主提供不一样的VIP式服务。电梯呼叫到用户当前所在楼层，用户通过已授权的门禁卡启用用户所在楼层轿厢按键，直达所住楼层。2、所有用户均需带卡开启单元门禁及使用电梯。卡片发行、授权等由物管中心统一管理。与访客管理系统进行数据对接，访客登记后，访客卡自动实现电梯使用权限分配。3、系统主要由前端电梯控制器、楼层扩展板，刷卡读头及终端管理电脑、电梯通迅网关、软件等组成。控制器与管理主机之间为TCP/IP通讯，控制器与楼层扩展板之间为RS485通讯，控制器与前端读卡设备采用RS485wiegand通讯。

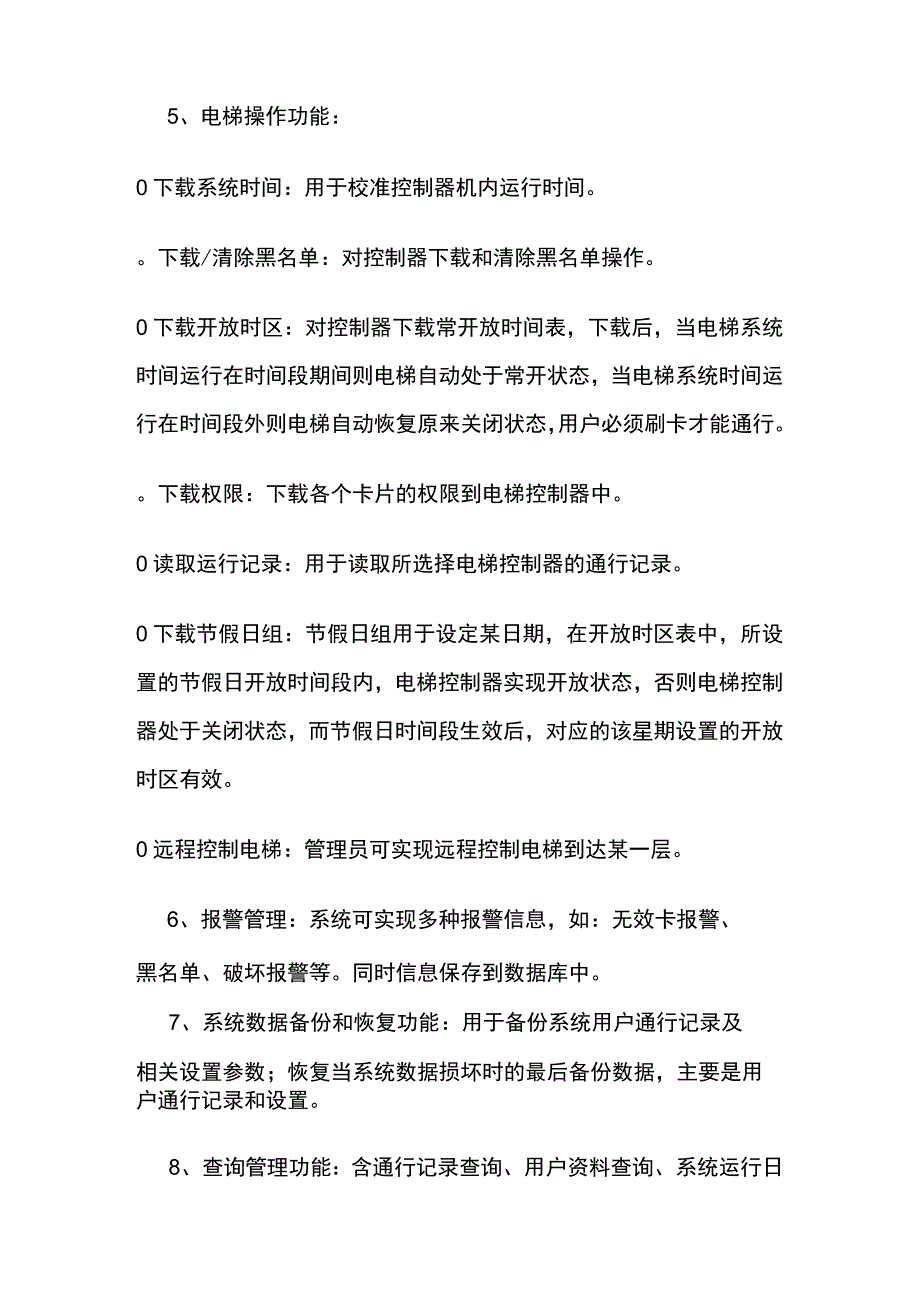

3、1.1.2 系统软件功能1、支持定时启用、关闭电梯控制器支持非节假日定时启用、关闭电梯控制器，在关闭状态下无须刷卡即可乘电梯；2、采用分散控制、集中管理的原则设计，设定好控制器的参数、权限、时限后，各控制器可脱离通讯网络和管理计算机单独运行，可靠性高；3、系统设置功能：包括电梯控制器端口设置、控制器数量设置、控制器号设置、控制器号名称设置和安装位置设置等。4、初始化控制器初始化后的控制器内的主密钥、通信数据、参数设置将全部清除。5、电梯操作功能：0下载系统时间：用于校准控制器机内运行时间。下载/清除黑名单：对控制器下载和清除黑名单操作。0下载开放时区：对控制器下载常开放时间表，下载后，当电梯系
4、统时间运行在时间段期间则电梯自动处于常开状态，当电梯系统时间运行在时间段外则电梯自动恢复原来关闭状态，用户必须刷卡才能通行。下载权限：下载各个卡片的权限到电梯控制器中。0读取运行记录：用于读取所选择电梯控制器的通行记录。0下载节假日组：节假日组用于设定某日期，在开放时区表中，所设置的节假日开放时间段内，电梯控制器实现开放状态，否则电梯控制器处于关闭状态，而节假日时间段生效后，对应的该星期设置的开放时区有效。0远程控制电梯：管理员可实现远程控制电梯到达某一层。6、报警管理：系统可实现多种报警信息，如：无效卡报警、黑名单、破坏报警等。同时信息保存到数据库中。7、系统数据备份和恢复功能：用于备份系统
5、用户通行记录及相关设置参数；恢复当系统数据损坏时的最后备份数据，主要是用户通行记录和设置。8、查询管理功能：含通行记录查询、用户资料查询、系统运行日志查询、检测。9、报表管理：系统具有自定义报表系统，用户可根据招标要求自己设计报表，或对已设计好的报表进行调整；10、统计打印功能：可查询和打印某一日期段的刷卡信息、可根据日、月、自定义时间段的统计打印刷卡统计表、可查询和打印任何日期段的所有乘梯刷卡信息；Hs系统操作员管理：可建立不同级别的系统操作员，并设置口令、权限，便于系统的管理和维护。12、可与电梯厂商的群控运行模式兼容；13、提高保安的严密性,力保政府办公大楼内部安全；14、杜绝电梯的无效
6、停层,起到节能,环保和延长电梯使用寿命的目的；15、系统支持脱机及联网两种运行方式；16、灵活的权限设置,保证不同乘梯者在不同时间操作不同的电梯；17、可设置复合权限卡,便于到达不同楼层；18、远程控制，可以远程控制电梯到达某一层；19、时限灵活设置支持256个时间段，16个时间组，128个节假日；20、定时启用、关闭电梯控制器支持非节假日定时启用、关闭电梯控制器，在关闭状态下无须刷卡即可乘电梯；21、采用分散控制、集中管理的原则设计，设定好控制器的参数、权限、时限后，各控制器可脱离通讯网络和管理计算机单独运行，可靠性高；1.L4系统技术要求1.1.4.1 电梯楼层控制器1、电梯控制器最多可以
7、控制64层；2、电梯控制器具有检验报告；3、可通过管理软件在线对卡片进行授权、挂失、解挂操作，电梯控制器采用485通讯方式；4、电梯控制器读头接口需满足:1组Weigand26/32/40接口,可连IC卡/ID卡感应器、带密码键盘IC/ID卡感应器、指纹机等；1组485读头接口。提供5VDC或12VDC读头工作电源；5、电梯控制器最少需具备1路消防联动信号（干接点常闭）输入；6、电梯控制器支持二维码读头人脸识别终端接入；7、可控制16层电梯，发卡量12800张用户卡，可存储3200条刷卡记录。输入：1路消防联动信号（常闭）输入；输出：主板和扩展板各有2组，每组16路继电器隔离输出。增加扩展板可
8、控制64层电梯，最大可增加三块扩展板1.1.4.2 电梯控制扩展板1、16路扩展板与电梯控制主板配合使用2、扩展控制至32层电梯，16个输入，16个C型继电器输出1.1.4.3 卡器（二维码+刷卡）1、功耗：5VQA）15V（330MA）2、识别方式：二维码、刷卡3、读取角度：360度读取距离：O-IoCm4、读取速度：70ms次扫码反馈：蜂鸣提示5、扫码特性：自动6、解码模式：影像式解码引7、识读窗尺寸：5(T50mm8、图像传感器：640x480CMOS9、提供光源：LED漫反射照明，白光补光，红光绿光指示，蓝光状态指示10、应用环境：温度范围-20C70C;相对湿度5%95%11、识读码制：二维码：QRCode,DataMatrix等12、一维码:EAN-8,EAN-13zISBN-IO,ISBN-13,UPC-E,UPC-AC,ODE39.CODE93zCODE128zInterleaved2of5913、输出模式：USB、RS485、RS232xTTLsWG
