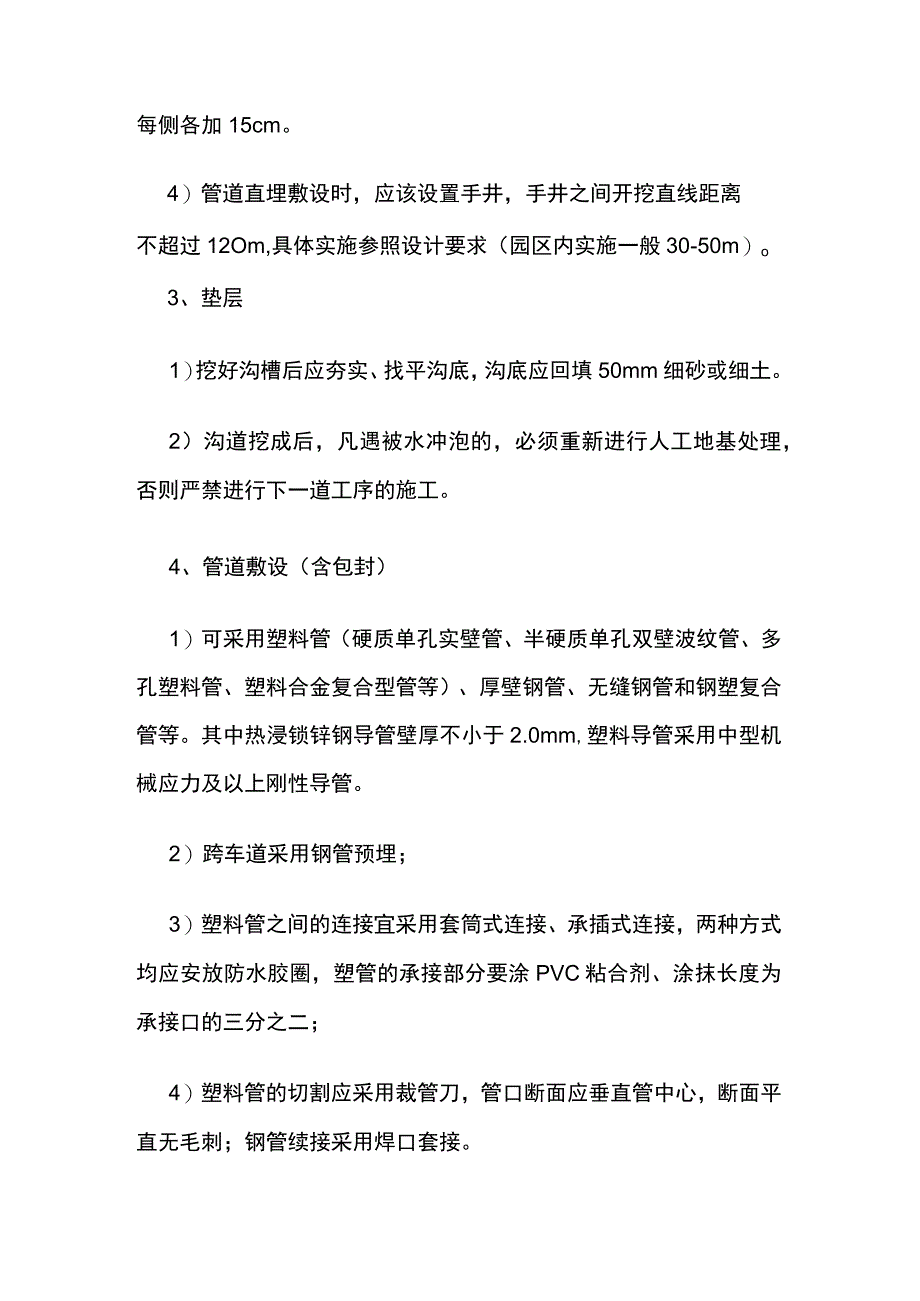

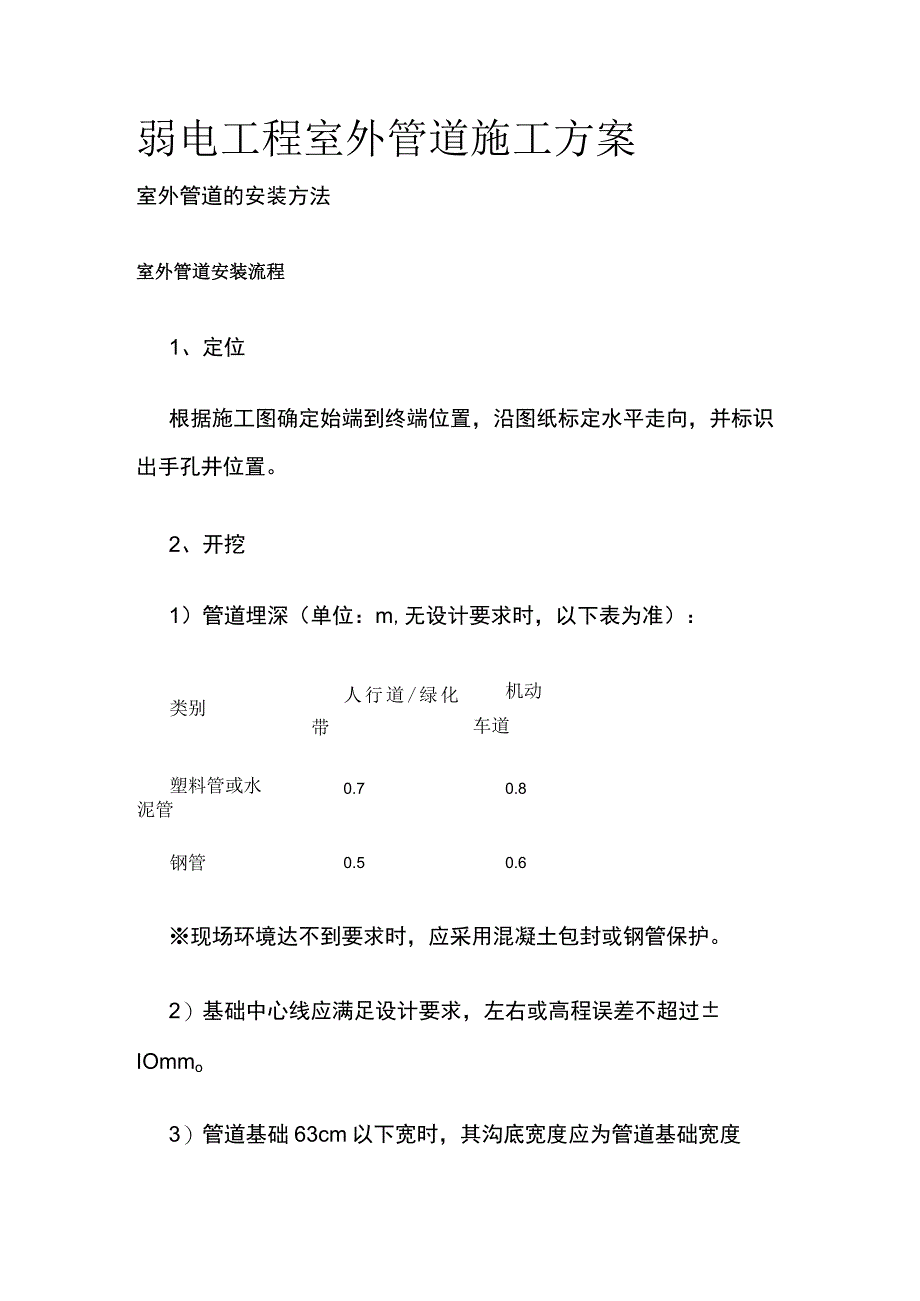

1、弱电工程室外管道施工方案室外管道的安装方法室外管道安装流程1、定位根据施工图确定始端到终端位置，沿图纸标定水平走向，并标识出手孔井位置。2、开挖1）管道埋深（单位：m,无设计要求时，以下表为准）：类别人行道/绿化带机动车道塑料管或水0.70.8泥管钢管0.50.6现场环境达不到要求时，应采用混凝土包封或钢管保护。2）基础中心线应满足设计要求，左右或高程误差不超过IOmmo3）管道基础63cm以下宽时，其沟底宽度应为管道基础宽度每侧各加15cm。4）管道直埋敷设时，应该设置手井，手井之间开挖直线距离不超过12Om,具体实施参照设计要求（园区内实施一般30-50m）o3、垫层1）挖好沟槽后应夯实、
2、找平沟底，沟底应回填50mm细砂或细土。2）沟道挖成后，凡遇被水冲泡的，必须重新进行人工地基处理，否则严禁进行下一道工序的施工。4、管道敷设（含包封）1）可采用塑料管（硬质单孔实壁管、半硬质单孔双壁波纹管、多孔塑料管、塑料合金复合型管等）、厚壁钢管、无缝钢管和钢塑复合管等。其中热浸锁锌钢导管壁厚不小于2.0mm,塑料导管采用中型机械应力及以上刚性导管。2）跨车道采用钢管预埋；3）塑料管之间的连接宜采用套筒式连接、承插式连接，两种方式均应安放防水胶圈，塑管的承接部分要涂PVC粘合剂、涂抹长度为承接口的三分之二；4）塑料管的切割应采用裁管刀，管口断面应垂直管中心，断面平直无毛刺；钢管续接采用焊口套

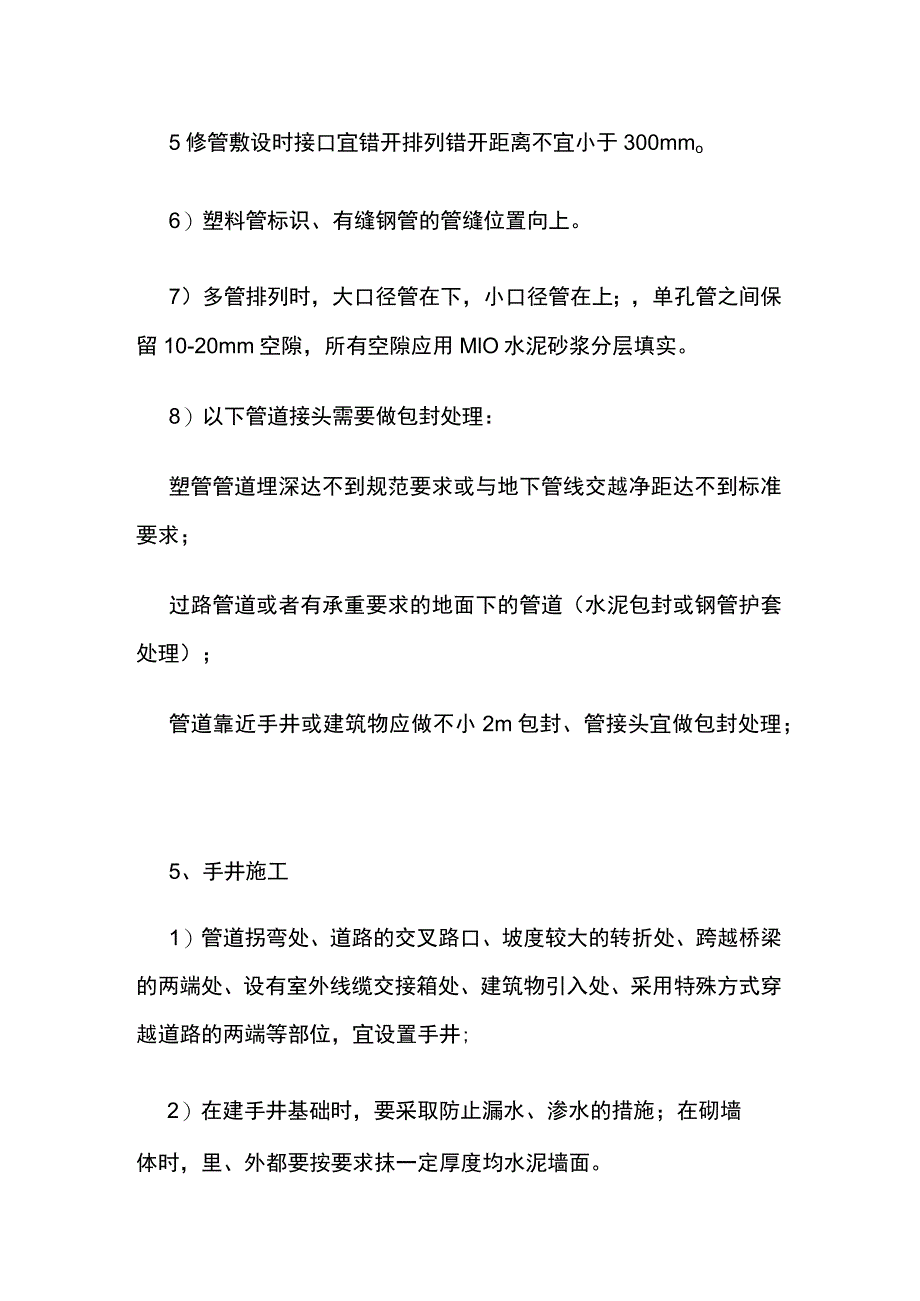

3、接。5修管敷设时接口宜错开排列错开距离不宜小于300mmo6）塑料管标识、有缝钢管的管缝位置向上。7）多管排列时，大口径管在下，小口径管在上；，单孔管之间保留10-20mm空隙，所有空隙应用MlO水泥砂浆分层填实。8）以下管道接头需要做包封处理：塑管管道埋深达不到规范要求或与地下管线交越净距达不到标准要求；过路管道或者有承重要求的地面下的管道（水泥包封或钢管护套处理）；管道靠近手井或建筑物应做不小2m包封、管接头宜做包封处理；5、手井施工1）管道拐弯处、道路的交叉路口、坡度较大的转折处、跨越桥梁的两端处、设有室外线缆交接箱处、建筑物引入处、采用特殊方式穿越道路的两端等部位，宜设置手井;2）在建
4、手井基础时，要采取防止漏水、渗水的措施；在砌墙体时，里、外都要按要求抹一定厚度均水泥墙面。3）管道进入手井时，管口不应凸出手井内壁，应终止在墙体内侧5-10Cm处，且管口应严密封堵，管口四周做成喇叭口。4）手井常用尺寸：根据YD-5062-1998图纸，手井尺寸：SSK(500400mm),SK1(45OX840mm)zSK2(840X950mm)zSK3(8401450mm),SK4(8401900mm);常用尺寸为SSK,深为300-700mmo6、回填1）回填前应先清除沟内的遗留杂物，如有积水或淤泥，必须排除后方可进行回填。2）管道顶部和两侧分别回填1015cm的细沙，建筑垃圾严禁当作回填土使用。管道两侧应同时进行回填土施工，每回填15厘米厚，应用木夯排夯两遍。回填高度超过管道顶部30厘米以上，每回填土30厘米，应用木夯排夯三遍或蛙式打夯机夯实两遍，直至回填完成。注意事项1.按照一般室外管道实施次序：排水管道一一热力管道一一煤气管道一一供水管道一一通讯及智能管线一一电力管线。弱电管道要按照进度跟进实施。2、针对现场管网的复杂性，要求设计单位进行管网的立面设计，做出管网的立面综合图，为控制管线的立面高程创造必须的条件。3、除复核施工图外，还需要勘察预埋路由上是否有其他管道。
