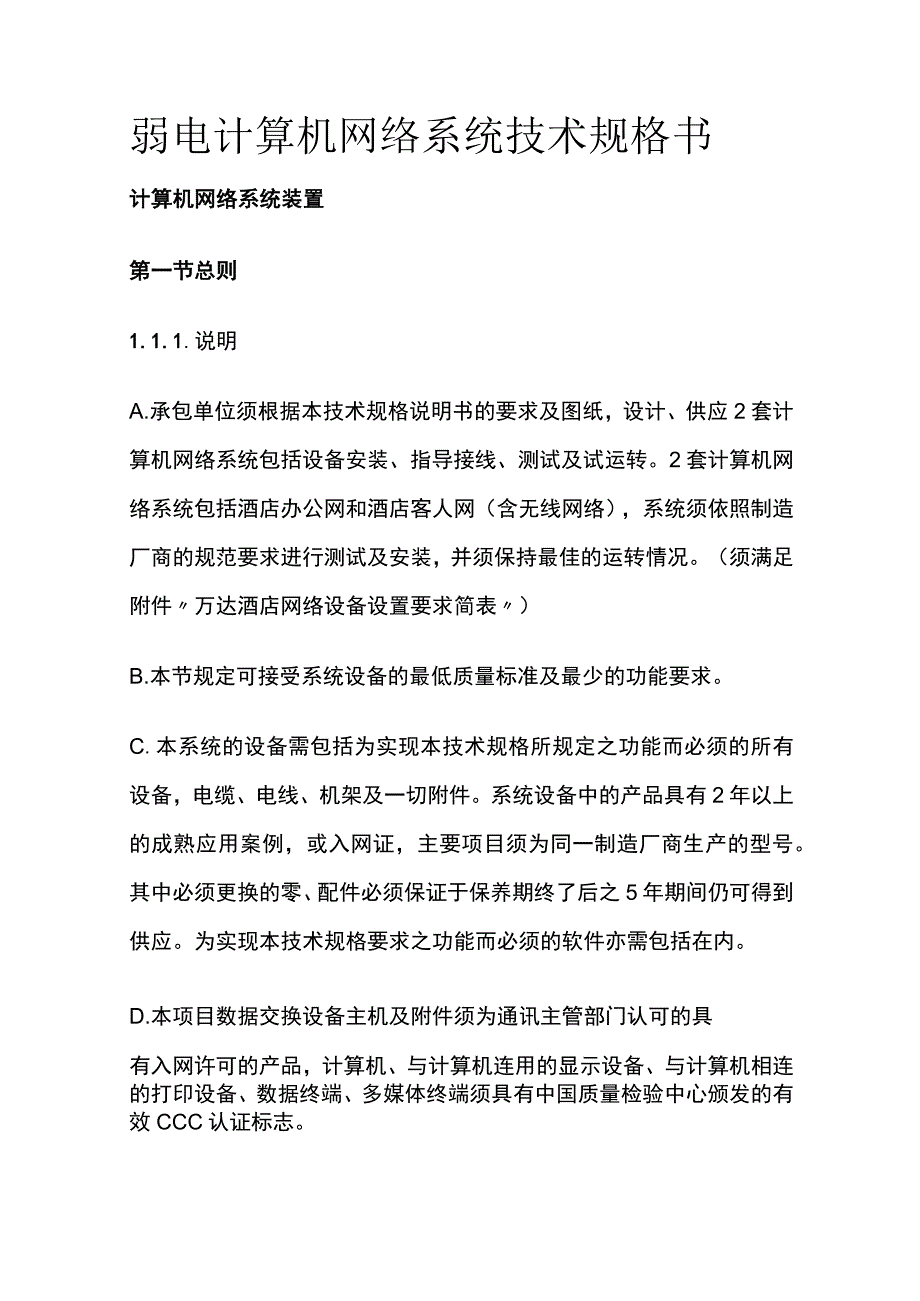

1、弱电计算机网络系统技术规格书计算机网络系统装置第一节总则1.1.1.说明A.承包单位须根据本技术规格说明书的要求及图纸，设计、供应2套计算机网络系统包括设备安装、指导接线、测试及试运转。2套计算机网络系统包括酒店办公网和酒店客人网（含无线网络），系统须依照制造厂商的规范要求进行测试及安装，并须保持最佳的运转情况。（须满足附件万达酒店网络设备设置要求简表）B.本节规定可接受系统设备的最低质量标准及最少的功能要求。C.本系统的设备需包括为实现本技术规格所规定之功能而必须的所有设备，电缆、电线、机架及一切附件。系统设备中的产品具有2年以上的成熟应用案例，或入网证，主要项目须为同一制造厂商生产的型号。

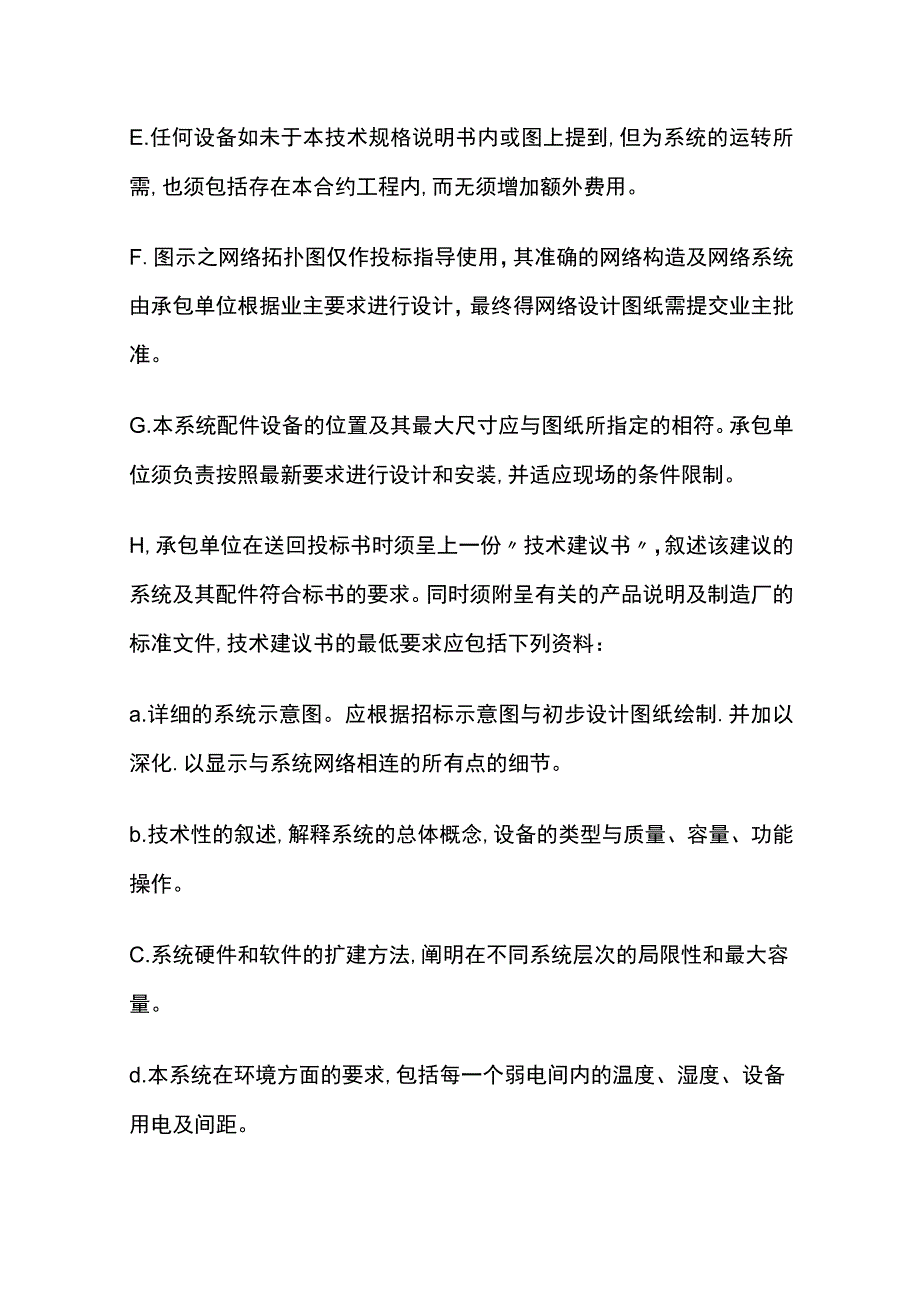

2、其中必须更换的零、配件必须保证于保养期终了后之5年期间仍可得到供应。为实现本技术规格要求之功能而必须的软件亦需包括在内。D.本项目数据交换设备主机及附件须为通讯主管部门认可的具有入网许可的产品，计算机、与计算机连用的显示设备、与计算机相连的打印设备、数据终端、多媒体终端须具有中国质量检验中心颁发的有效CCC认证标志。E.任何设备如未于本技术规格说明书内或图上提到,但为系统的运转所需,也须包括存在本合约工程内,而无须增加额外费用。F.图示之网络拓扑图仅作投标指导使用，其准确的网络构造及网络系统由承包单位根据业主要求进行设计，最终得网络设计图纸需提交业主批准。G.本系统配件设备的位置及其最大尺寸应

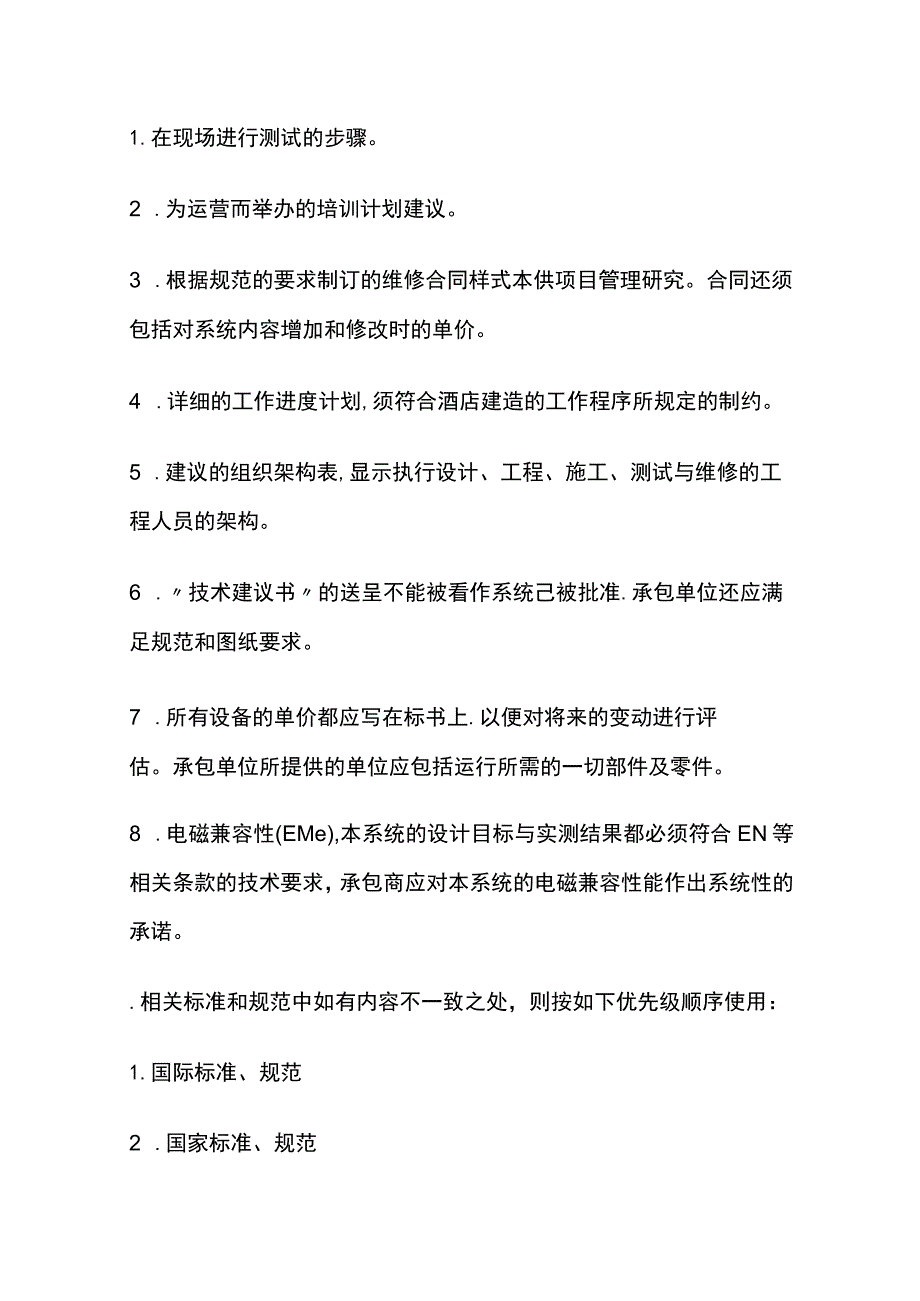

3、与图纸所指定的相符。承包单位须负责按照最新要求进行设计和安装,并适应现场的条件限制。H,承包单位在送回投标书时须呈上一份技术建议书，叙述该建议的系统及其配件符合标书的要求。同时须附呈有关的产品说明及制造厂的标准文件,技术建议书的最低要求应包括下列资料：a.详细的系统示意图。应根据招标示意图与初步设计图纸绘制.并加以深化.以显示与系统网络相连的所有点的细节。b.技术性的叙述,解释系统的总体概念,设备的类型与质量、容量、功能操作。C.系统硬件和软件的扩建方法,阐明在不同系统层次的局限性和最大容量。d.本系统在环境方面的要求,包括每一个弱电间内的温度、湿度、设备用电及间距。1.在现场进行测试的步骤。
4、2 .为运营而举办的培训计划建议。3 .根据规范的要求制订的维修合同样式本供项目管理研究。合同还须包括对系统内容增加和修改时的单价。4 .详细的工作进度计划,须符合酒店建造的工作程序所规定的制约。5 .建议的组织架构表,显示执行设计、工程、施工、测试与维修的工程人员的架构。6 .技术建议书的送呈不能被看作系统己被批准.承包单位还应满足规范和图纸要求。7 .所有设备的单价都应写在标书上.以便对将来的变动进行评估。承包单位所提供的单位应包括运行所需的一切部件及零件。8 .电磁兼容性(EMe),本系统的设计目标与实测结果都必须符合EN等相关条款的技术要求，承包商应对本系统的电磁兼容性能作出系统性的承
5、诺。.相关标准和规范中如有内容不一致之处，则按如下优先级顺序使用：1.国际标准、规范2 .国家标准、规范3 .部颁标准、规范4 .行业标准、规范5 .地方标准、规范.制造商使用的标准、规范1.对质量保证的特殊要求a.一切工作都应符合最佳的工业标准，并经得起测试、检验、投运与验收。b.系统应有证明能担负指定的职能,应是制造厂的标准产品系列.并应经过一个有权威的测试机构进行同类型产品测试合格。相应的技术资料，同类型产品的测试证书.图纸及测试报告.必须用中文写成.提供审查。U网络设备中标单位必须提供金牌维修代理证书。J.资料呈审在正式书面获知中标后四星期内，订货和安装前，至少须报送下列文件供审批a.
6、详细的设备与配件表，制造厂的数据和样品等。b.详细的网络拓扑图。C.详细接线系统图，详细的控制程序说明。d.设备重量。e.土建及其它环境要求。f.建议的工地试验步骤和报告格式。g.竣工图。h.完整的系统测试报告。i.制造厂商印制的安装、运行和维修说明包括所有设备之安装和操作程序，用作诊断的信号详情，建议的零备件清单，维修建议内容等。第二节系统功能及要求A.本系统支持酒店管理、视频通讯、视频会议、多媒体信息系统等关键业务，提供办公自动化网络的宽频数据接口，提供接入视频会议网络的接口，提供连接多媒体制作与信息发布系统的数据接口。B.本网络利用综合布线系统，为所有客房、公共区提供网络传输服务在弱电间
7、设置最少1台12/24/48端口的接入层交换机，通过布线系统接入核心交换机，利用虚拟网技术分配到各网络系统中。C.弱电间采用光纤到IT机房，光纤采用环网且有冗余。公共区有酒店客人网与酒店管理网并存，在弱电机房的机柜里分开客人网交换机和管理网交换机，并有相应的光纤连到各自主交换机，其中跳线用不同的颜色进行区分。第三节系统网络A.本计算机网络分客人网、办公网和设备管理网，各网络之间物理隔离；a.客人网包括核心交换机1台，楼层交换机若干台，包括无线网络控制器、AP.POE交换机及电源；b.办公网包括酒店员工数据网，本次提供核心交换机2台，楼层交换机若干台（包括2台千兆24电口网络交换机为酒店服务器服
8、务），为PMS运行提供基础。C.设备网包括核心交换机1台，楼层交换机若干台。B.系统总体网络指标要求：a.连通性要求有99%及以上测试路径的连通性达到网络设计的要求。b.丢包率使用ICMP64字节测试数据包（100个及以上）测试时，有95%及以上路径的丢包率小于1%。c.平均往返延迟在使用ICMP64字节测试数据包的情况下，有大于或者等于98%的跳数小于6的路径的往返延迟小于IOmsod.吞吐率在允许的丢包率小于003%的前提下，使用ICMP1518字节测试数据包以100%的利用率传输时，通过速率不小于理论值的92%为优秀，通过速率不小于理论值的88%为良好，通过速率不小于理论值的83%为合格
9、。第四节系统设备A.核心交换机a.核心交换机是整个系统的核心部件，要求提供足够的接口数量，并且完全满足本技术规格的各项要求。b.用途：为计算机网络宽带、高速数据交换服务，以满足所有办公及客人网络需求。c.结构：选用高性能的机箱式模块化万兆位以太网交换机，配置热插拔模块，具有冗余措施；具备线速的二/三层交换能力；d.支持故障隔离技术，用于监测光模块状态，一旦出现故障，可将故障模块隔离，确保不影响其它端口和整机的正常运行，更换模块后该端口也可马上恢复正常工作。e.要求提供足够的10/100M/1000M端口来满足接入需求，支持IPV6,VPN,VOlP等。f.整机交换容量N40Tbpsg.整机包转
10、发速率5000Mppsh.主控引擎1+1冗余1.主控板插槽数2个j.接口板插槽数6个k.可独立热拔插模块化内置电源2个风扇1+1冗余1.支持。SPF、BGPxISlS路由m.支持SNMPvlv2v3n,端口配置：千兆SFP接口数量24个万兆SFP+接口数量50个B.汇聚交换机a.千兆接入万兆上联b.整机交换容量19Tbpsc.整机包转发速率2880Mppsd.主控板1+1冗余e.主控板插槽数2个f.接口板插槽数6个g.可独立热拔插模块化内置电源2个h.支持OSPF、BGPxISlS路由i.支持SNMPvlv2v3C.接入层交换机a.用途：设置于楼层弱电间，为各类多媒体信息终端及楼宇智能化信息系
11、统提供网络交换服务。b.结构：选用100/1000兆位以太网交换机，配置热插拔模块，具有冗余措施；具备线速的二层可堆栈交换机，堆栈具有冗余功能且无单点故障，配置冗余电源，支持端口隔离；c.整机交换容量300G,整机包转发速率100Mppsd.支持4个以上VLAN,具有多个队列优先，支持组播应用，支持多点传送。每台交换机提供12/24/48个100/1000M端口，每个堆栈IoOoBASE-SX光纤口2个，堆栈带宽不少于2Goe.技术：支持多媒体和实时应用，具有QoS控制能力；支持基于802.p和DSCPl的CoS服务等级、支持IPmuIticast交换；支持每端口2个队列优先级；采用背压式流控
12、防止包丢失和802.3X流控;支持SpanningTree计算，保证更可靠的网络通信；支持标准的802.IQVLAN协议，实现交换机互连；支持基于端口802.X认证，支持端口隔离，支持端口+MAC绑定;支持CLI、TELNET.WEB、SNMP、RMONxSMe)N等多种管理方式。支持RMON性能监视，具有历史、事件、报警、统计等功能。f.数量：在弱电间分别配置最少1台12/24/48端口的接入层交换机。g每台交换机千兆接口数量不少于2个光电复用接口。h.为无线AP提供网络支持的交换机需具有POE供电接口。D.无线AP(客人网)a.室内外客人活动区和主要后勤区全覆盖，信号强度不小于无线网络信号
13、强度最小不低于-65dbm,无线AP应支持以下功能：0可中央管理。0自动配置和发现，可以远程安装，不需要预先配置。0通过以太网供电(PoE:PowerOverEthernet)o。支持RF管理。b.支持TCP/IP协议，符合IEEE802.11ax规范，支持2.4G和5GHz双频率运行，支持两张射频卡同时工作在5G频段，整机最大无线速率L7Gbpsc.AP点须带接力能力，所有的无线网络通过AP转接并经6类线最终接入有线网络。d.数据转发支持数据包二层转发模式，即在AP本地转发，而不通过控制器；16M-32M内存；支持16个vlan用户组；支持16个vlan用户组;支持WEP增强;WPAzWPA
14、2(802.Ili);支持远程配置telnethttpsnmp;wirelesscontroller管理。e.必须持有国家无线电委员会入网核准证，并可通过国家无委会网站产品核准数据库内查询；必须通过WiFi组织企业无线产品认证，并可通过www.wi-fi.org网站验证查询。f.接口类型要求：天线支持内置；网络接口1个RJ-45自适应10/100/1000端口。g数量：图纸中的数量仅供参考，投标单位需按照产品性能具体设置合适的数量。无线网络信号保证所有客人活动区域全覆盖，投标方须根据本身设备选型核对信号覆盖范围，必要时增加相应设备数量。E.无线网络管理控制器nna.管理AP数量：支持所有AP同
15、时集中转发在线管理，并预留10%扩展能力。支持操作系统:安装平台支持Windows平台和Linux平台;b.管理方式:采用HTTPS的方式远程进行管理，无需在管理客户端按照任何软件；热图显示:支持AP热图分布显示；客户端排错能力:支持通过网管对指定无线客户端进行无线信号检查、无线层排错分析、认证分析等内嵌工具；配置管理:支持大批量AP或者控制器的配置模板定制功能，并可通过网管自动下发配置；c.设备管理:支持在网管上查看AP所连客户端数量,AP信道状态，信道使用率，信噪比，信号强度分布，AP状态等信息；d.非法AP控制:实时显示最近活动的非法APz可根据情况对非法AP进行处理，包括纳为合法、继续告警、进行压制等e管理模式:采取BS结构，无需在客户端安装任何客户端采用IE即可访问网管系统；信道分配和AP输出功率设置f.数量：按照产品性能配置，客人网使用。g.云管平台：支持云管平台，包含管理，监控，配置下发，以及无线网络优化功能。第五节网络管理软件A.调配、管理电脑网络系统、局域网交换、路由环境，提供网络配置、管理、监控、故障检测与维修工具，提供可视化的网络管理手段，支持实时流量监控。采用与核心交换机、楼层交换机同一厂商的网管软件
