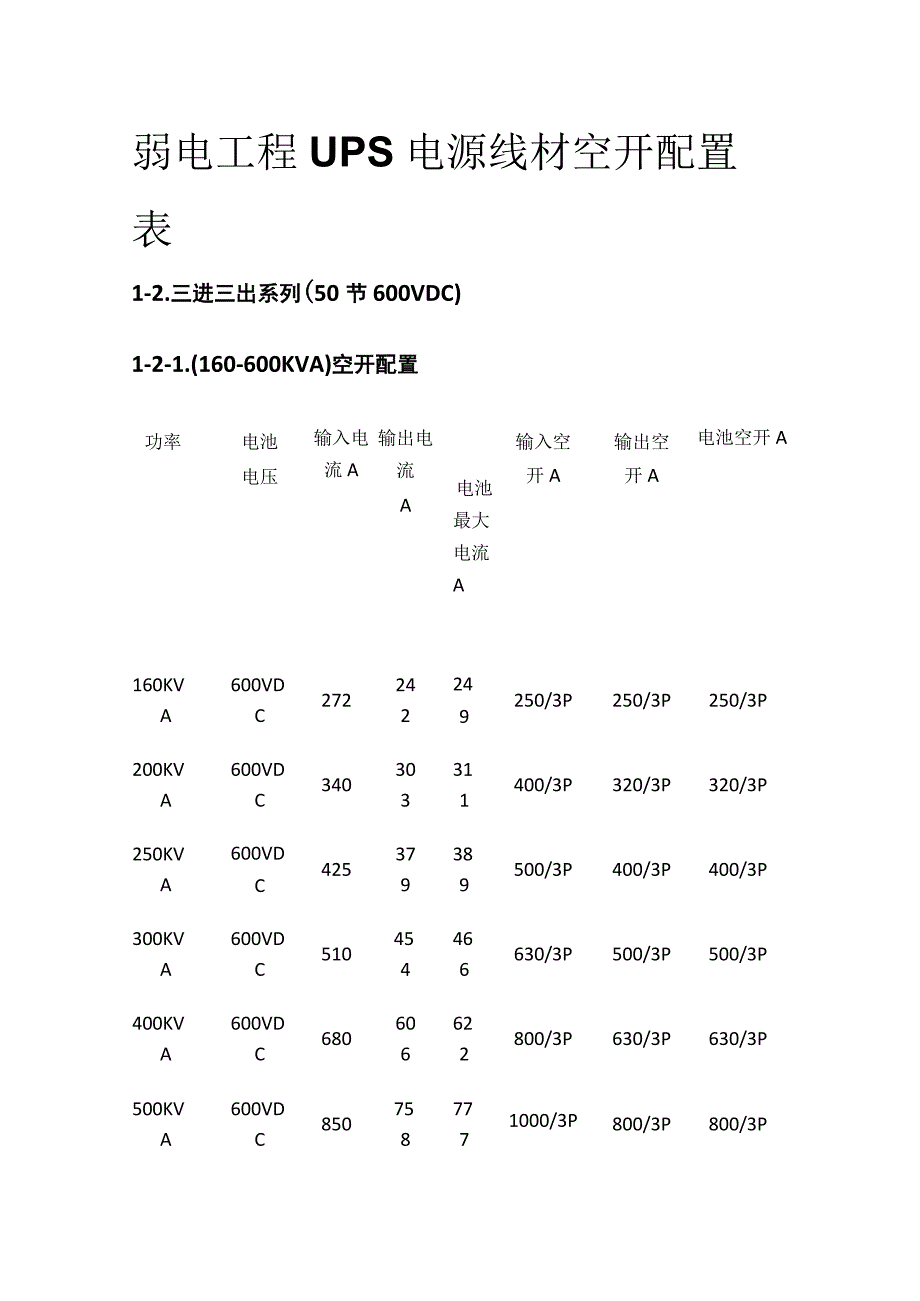

1、弱电工程UPS电源线材空开配置表1-2.三进三出系列(50节600VDC)1-2-1.(160-600KVA)空开配置功率电池电压输入电流A输出电流A电池最大电流A输入空开A输出空开A电池空开A160KVA600VDC272242249250/3P250/3P250/3P200KVA600VDC340303311400/3P320/3P320/3P250KVA600VDC425379389500/3P400/3P400/3P300KVA600VDC510454466630/3P500/3P500/3P400KVA600VDC680606622800/3P630/3P630/3P500KVA60
2、0VDC8507587771000/3P800/3P800/3P600KV600VD10290911250/31000/31000/3AC095PPP注：I实际开关容量不得小于表中开关容量；I电池开关额定工作直流电压，不得低于600VDC;1-2-2.(160-600KVA)电缆配置功率输入电缆mm2输出电缆mm2电池电缆mm2零线mm2地线mm2160KVA5050705025200KVA7070957035250KVA70701207035300KVA9595150(70*2)9550400KVA120120240(120*2)12070500KVA150150300(150*2)1507

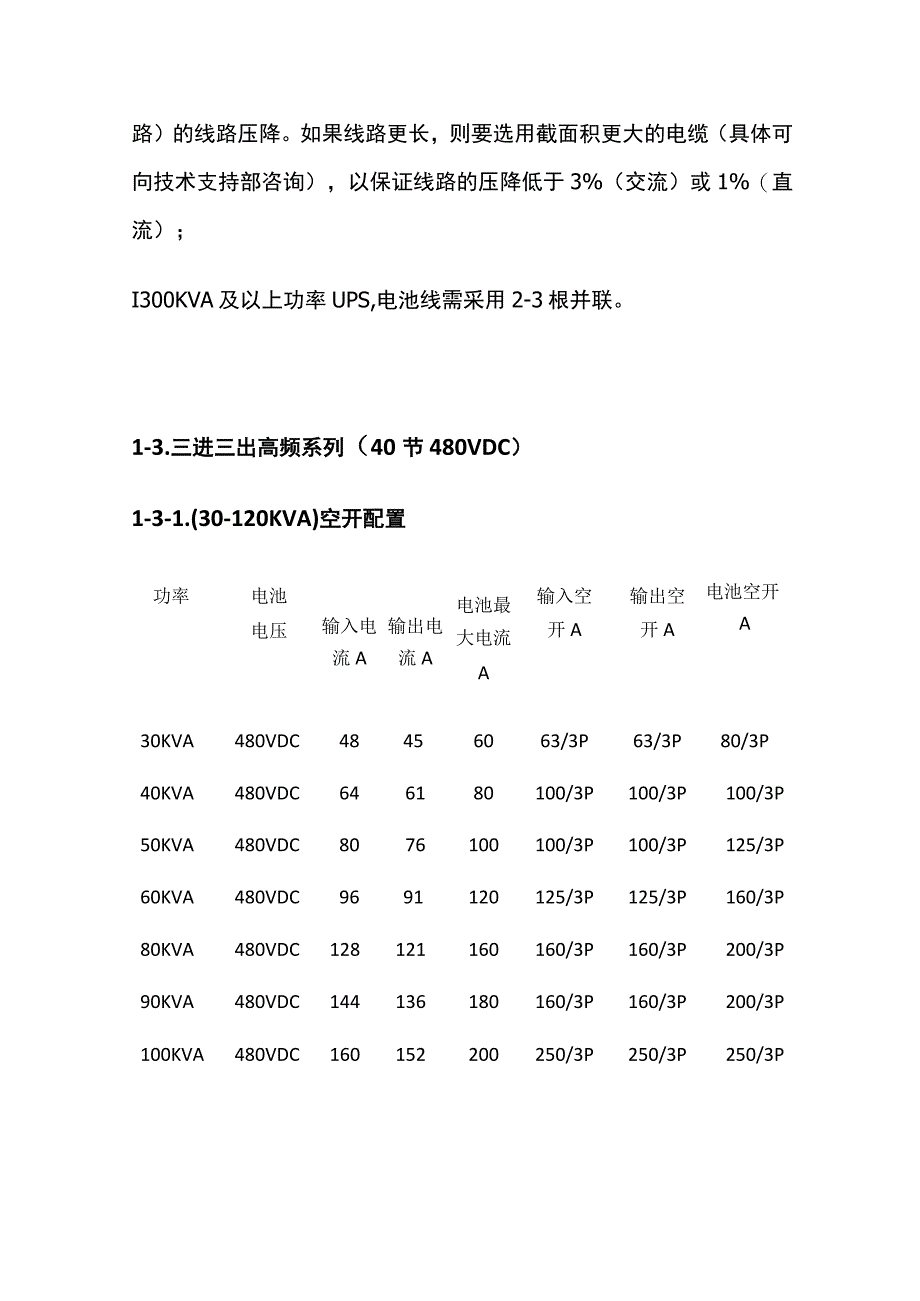

3、0600KVA185185350(185*2)18595注：I实际电缆线径不得小于表中线径;I电缆的截面积是按铜芯电缆计算的（如果用铝芯电缆则需增加30%）同时考虑了温度的上升以及最多15米（交流回路）或10米（直流回路）的线路压降。如果线路更长，则要选用截面积更大的电缆（具体可向技术支持部咨询），以保证线路的压降低于3%（交流）或1%（直流）；I300KVA及以上功率UPS,电池线需采用2-3根并联。1-3.三进三出高频系列（40节480VDC）1-3-1.(30-120KVA)空开配置功率电池电压输入电流A输出电流A电池最大电流A输入空开A输出空开A电池空开A30KVA480VDC4845
4、6063/3P63/3P80/3P40KVA480VDC646180100/3P100/3P100/3P50KVA480VDC8076100100/3P100/3P125/3P60KVA480VDC9691120125/3P125/3P160/3P80KVA480VDC128121160160/3P160/3P200/3P90KVA480VDC144136180160/3P160/3P200/3P100KVA480VDC160152200250/3P250/3P250/3P注：I实际开关容量不得小于表中开关容量；I电池开关额定工作直流电压，不得低于480VDC;1-3-2.(30-120KVA
5、)电缆配置功率输入电缆输出电缆电池电缆零线地线mm2mm2mm2mm2mm230KVA161625161040KVA161635161050KVA252535251660KVA252550251680KVA353550351690KVA3535703525100KVA5050705025120KVA7070957035I实际电缆线径不得小于表中线径；I电缆的截面积是按铜芯电缆计算的（如果用铝芯电缆则需增加30%）同时考虑了温度的上升以及最多15米（交流回路）或10米（直流回路）的线路压降。如果线路更长，则要选用截面积更大的电缆（具体可向技术支持部咨询），以保证线路的压降低于3%（交流）或1%（
6、直流）。三进三出高频系列（32节192VDC）1-4-1.(10-60KVA)空开配置功率电池电压输入电流A输出电流A电池最大电流A输入空开A输出空开A电池空开AIOKVA384VDC16152532/3P32/3P32/3P20KVA384VDC32305063/3P63/3P63/3P30KVA384VDC484575100/3P100/3P100/3P40KVA384VDC6461100100/3P100/3P125/3P50KVA384VDC8076125125/3P125/3P160/3P60KVA384VDC96911501253P1253P2003P注：I实际开关容量不得小于表中
7、开关容量；I电池开关额定工作直流电压，不得低于384VDCo1-4-2.(10-60KVA)电缆配置功率输入电缆输出电缆电池电缆零线地线mm2mm2mm2mm2mm2IOKVA66106620KVA10101610630KVA161625161040KVA161635161050KVA252535251660KVA2525502516I实际电缆线径不得小于表中线径;I电缆的截面积是按铜芯电缆计算的（如果用铝芯电缆则需增加30%）同时考虑了温度的上升以及最多15米（交流回路）或10米（直流回路）的线路压降。如果线路更长，则要选用截面积更大的电缆（具体可向技术支持部咨询），以保证线路的压降低于3%
8、（交流）或1%（直流）。1-5,单进单出系列1-5-1.(6-20KVA)空开配置功率电池电压输入电流A输出电流A电池最大电流A输入空开A输出空开A电池空开A6KVA240VDC30272532/2P32/2P32/2PIOKVA240VDC48453863/2P63/2P63/2PIOKVA3/1240VDC17454363/2P63/2P63/2P15KVA3/1240VDC286865100/3P100/3P100/3P20KVA240VDC359185125/3P125/3P125/3P3/1注：I实际开关容量不得小于表中开关容量；I电池开关额定工作直流电压，不得低于240VDCo1-
9、5-2.(6-20KVA)电缆配置功率输入电缆mm2输出电缆mm2电池电缆mm2零线mm2地线mm2备注6KVA10106106IOKVA1616101610IOKVA3/1161616161015KVA3/1161616161020KVA3/12525252510I实际电缆线径不得小于表中线径;I电缆的截面积是按铜芯电缆计算的（如果用铝芯电缆则需增加30%）同时考虑了温度的上升以及最多15米（交流回路）或10米（直流回路）的线路压降。如果线路更长，则要选用截面积更大的电缆（具体可向技术支持部咨询），以保证线路的压降低于3%（交流）或1%（直流）；2-2,三进三出工频系列（29节348VDC）
10、2-2-1.:L0400KVA）空开配置功率电池电压输入电流A输出电流A电池最大电流A输入空开A输出空开A电池空开AIOKVA348VDC28152832/3P32/3P32/3P20KVA348VDC37305563/3P63/3P63/3P30KVA348VDC56458380/3P80/3P100/3P40KVA348VDC7561110100/3P100/3P125/3P50KVA348VDC9476138100/3P100/3P160/3P60KVA348VDC11291166125/3P125/3P200/3P80KVA348VDC150121221160/3P160/3P250/
