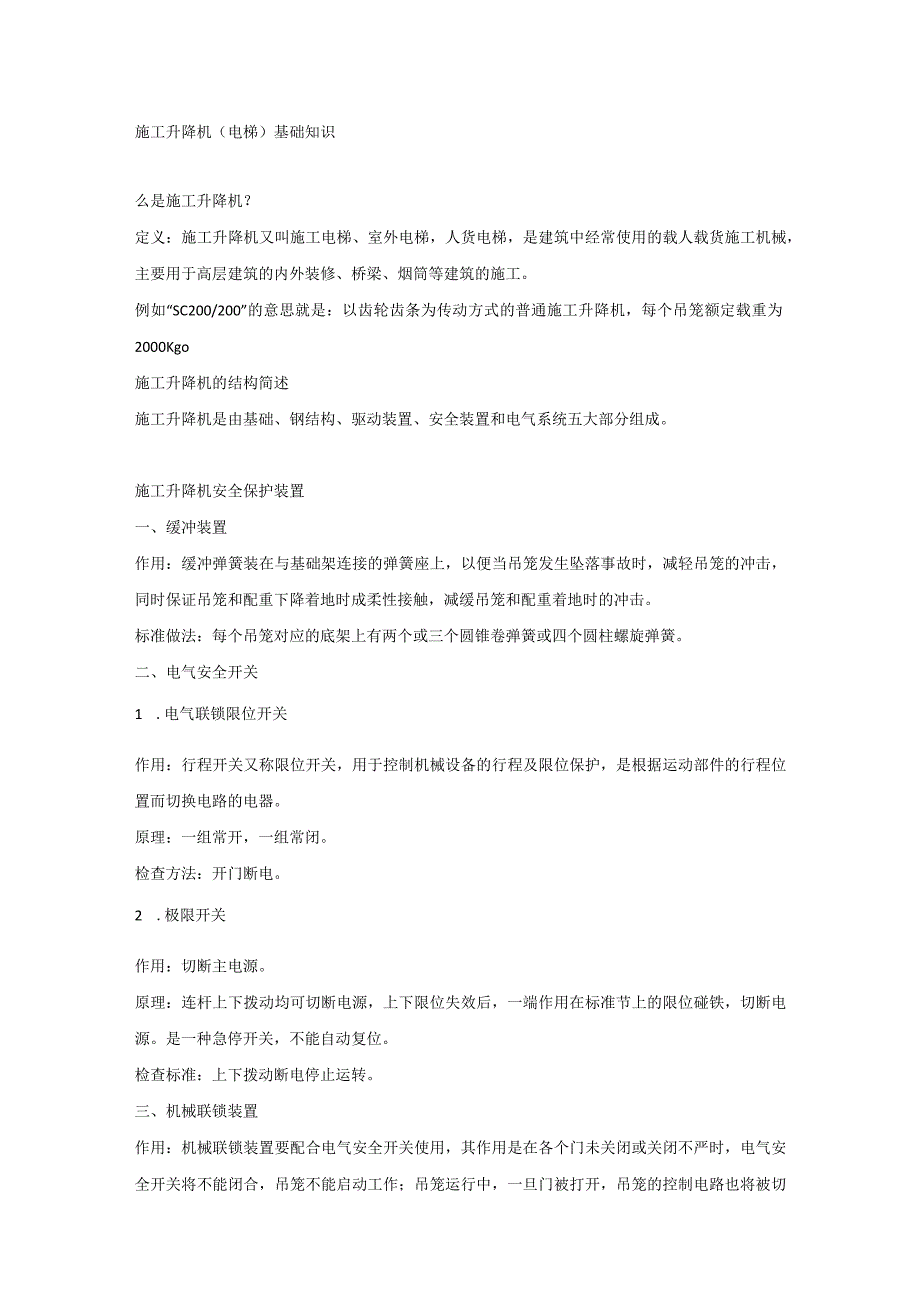

1、施工升降机（电梯）基础知识么是施工升降机？定义：施工升降机又叫施工电梯、室外电梯，人货电梯，是建筑中经常使用的载人载货施工机械，主要用于高层建筑的内外装修、桥梁、烟筒等建筑的施工。例如“SC200/200”的意思就是：以齿轮齿条为传动方式的普通施工升降机，每个吊笼额定载重为2000Kgo施工升降机的结构简述施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统五大部分组成。施工升降机安全保护装置一、缓冲装置作用：缓冲弹簧装在与基础架连接的弹簧座上，以便当吊笼发生坠落事故时，减轻吊笼的冲击，同时保证吊笼和配重下降着地时成柔性接触，减缓吊笼和配重着地时的冲击。标准做法：每个吊笼对应的底架上有两个
2、或三个圆锥卷弹簧或四个圆柱螺旋弹簧。二、电气安全开关1 .电气联锁限位开关作用：行程开关又称限位开关，用于控制机械设备的行程及限位保护，是根据运动部件的行程位置而切换电路的电器。原理：一组常开，一组常闭。检查方法：开门断电。2 .极限开关作用：切断主电源。原理：连杆上下拨动均可切断电源，上下限位失效后，一端作用在标准节上的限位碰铁，切断电源。是一种急停开关，不能自动复位。检查标准：上下拨动断电停止运转。三、机械联锁装置作用：机械联锁装置要配合电气安全开关使用，其作用是在各个门未关闭或关闭不严时，电气安全开关将不能闭合，吊笼不能启动工作；吊笼运行中，一旦门被打开，吊笼的控制电路也将被切断，吊笼停
3、止运行。1.外围栏安全门机械连锁装置外围栏安全门电气联锁开关标准做法：正常情况下，施工升降机围栏门要设置有机械锁钩、电气联锁限位开关。检查方法：A.观察围栏门是否有机械锁钩，若无机械锁钩则该安全装置缺失。B.施工升降机运行中打开围栏门，若围栏门能开启则机械锁钩失效，若开启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。2.吊笼门机械联锁开关吊笼门电气联锁限位开关标准做法：正常情况下，施工升降机吊笼门要设置有机械锁钩、电气联锁限位开关。检查方法：A.观察吊笼门是否有机械锁钩，若无机械锁钩则该安全装置缺失。B.施工升降机运行中吊笼门（靠围栏门一侧）能开启则机械锁钩失效，若吊笼门、吊笼双开门开

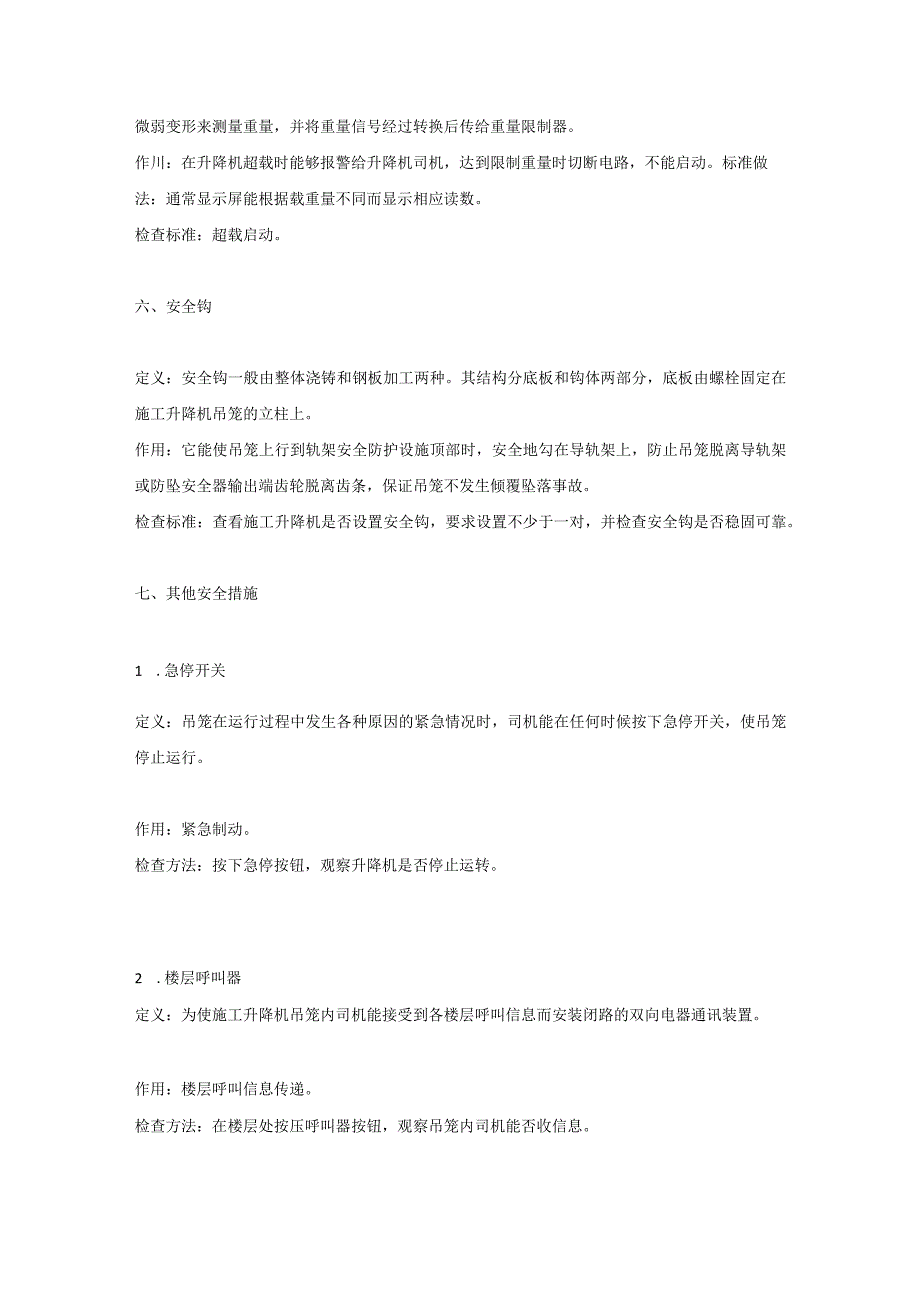

4、启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。四、防坠安全器定义：也叫作限速器，指非电气、气动和手动控制的防止吊笼坠落的机械式安全保护装置。作用：防坠安全器是施工升降机最重要的安全装置，安装在吊笼内部。其作用是限制吊笼超速运行，当吊笼因故障引起超速下滑时，防坠器开始工作，并使力矩增加，在一定的距离内将吊笼平稳制动，防止吊笼坠落，保证人员设备安全。标准做法：防坠安全器使用寿命：5年强制报废；必须每年检测标定一次。检查方法：每季度必须做一次防坠落实验,查看防坠器检测日期是否过期。五、施工电梯超载保护器定义：轴销传感器安装在吊笼与驱动板的连接处（连接销轴），通过吊笼重量使轴销传感器产生微弱
5、变形来测量重量，并将重量信号经过转换后传给重量限制器。作川：在升降机超载时能够报警给升降机司机，达到限制重量时切断电路，不能启动。标准做法：通常显示屏能根据载重量不同而显示相应读数。检查标准：超载启动。六、安全钩定义：安全钩一般由整体浇铸和钢板加工两种。其结构分底板和钩体两部分，底板由螺栓固定在施工升降机吊笼的立柱上。作用：它能使吊笼上行到轨架安全防护设施顶部时，安全地勾在导轨架上，防止吊笼脱离导轨架或防坠安全器输出端齿轮脱离齿条，保证吊笼不发生倾覆坠落事故。检查标准：查看施工升降机是否设置安全钩，要求设置不少于一对，并检查安全钩是否稳固可靠。七、其他安全措施1 .急停开关定义：吊笼在运行过程
6、中发生各种原因的紧急情况时，司机能在任何时候按下急停开关，使吊笼停止运行。作用：紧急制动。检查方法：按下急停按钮，观察升降机是否停止运转。2 .楼层呼叫器定义：为使施工升降机吊笼内司机能接受到各楼层呼叫信息而安装闭路的双向电器通讯装置。作用：楼层呼叫信息传递。检查方法：在楼层处按压呼叫器按钮，观察吊笼内司机能否收信息。3 .楼层防护门定义：在楼层运料和人进出的通道与施工升降机结合部设置的楼层通道门。作用：施工升降机运行中，楼层内的人员无法打开此门。标准做法：层门高度不宜小于l8m,宽度与吊笼门宽度差不应大于120mm,层门与关闭的吊笼门水平距离不超过200mm,层门下沿离通道应小于50mm（详施工升降机安全规程GB10055-2007）o检查方法：查看楼层防护门尺寸、位置是否符合要求。
