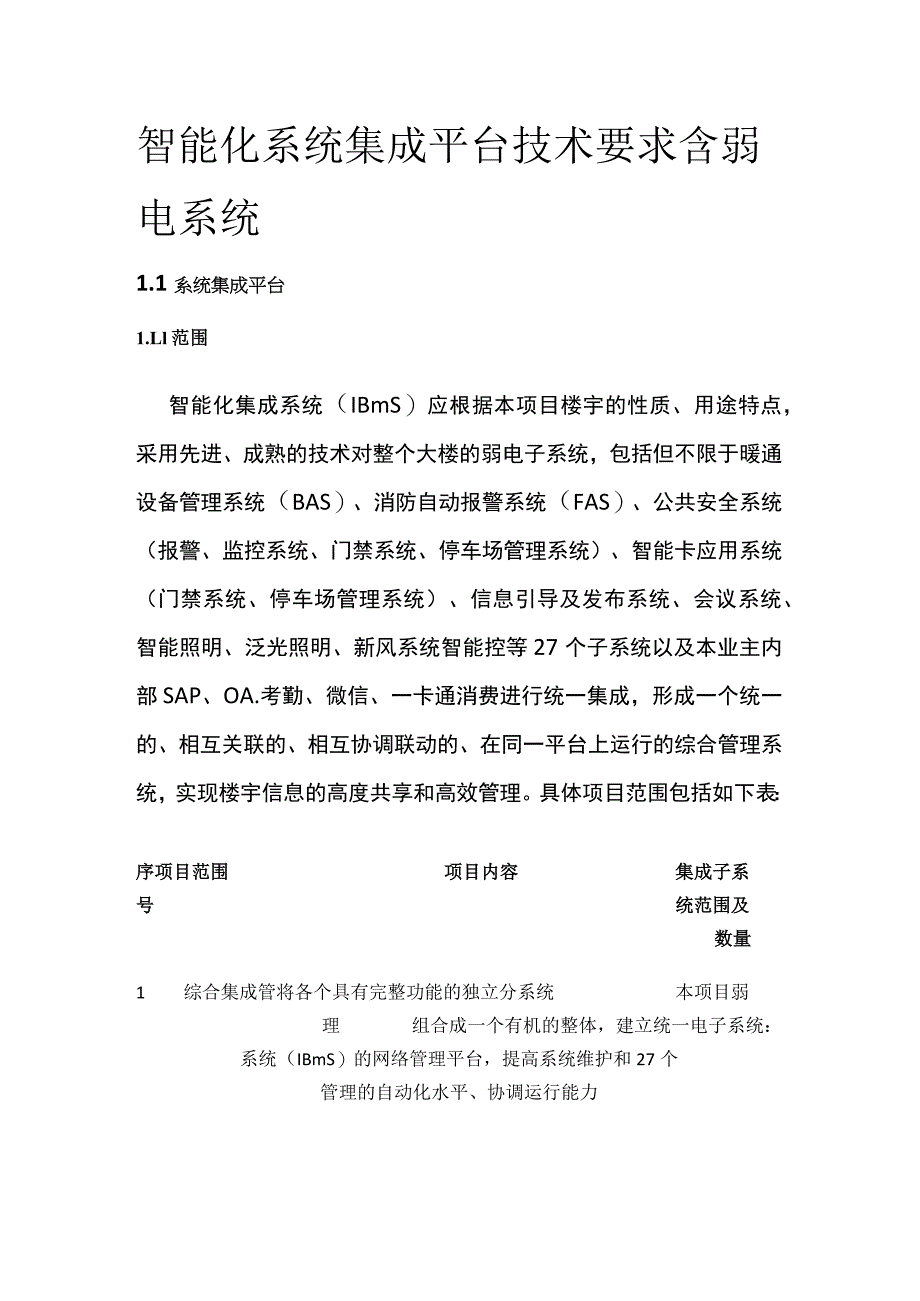

1、智能化系统集成平台技术要求含弱电系统1.1系统集成平台1.Ll范围智能化集成系统（IBmS）应根据本项目楼宇的性质、用途特点，采用先进、成熟的技术对整个大楼的弱电子系统，包括但不限于暖通设备管理系统（BAS）、消防自动报警系统（FAS）、公共安全系统（报警、监控系统、门禁系统、停车场管理系统）、智能卡应用系统（门禁系统、停车场管理系统）、信息引导及发布系统、会议系统、智能照明、泛光照明、新风系统智能控等27个子系统以及本业主内部SAP、OA.考勤、微信、一卡通消费进行统一集成，形成一个统一的、相互关联的、相互协调联动的、在同一平台上运行的综合管理系统，实现楼宇信息的高度共享和高效管理。具体项目

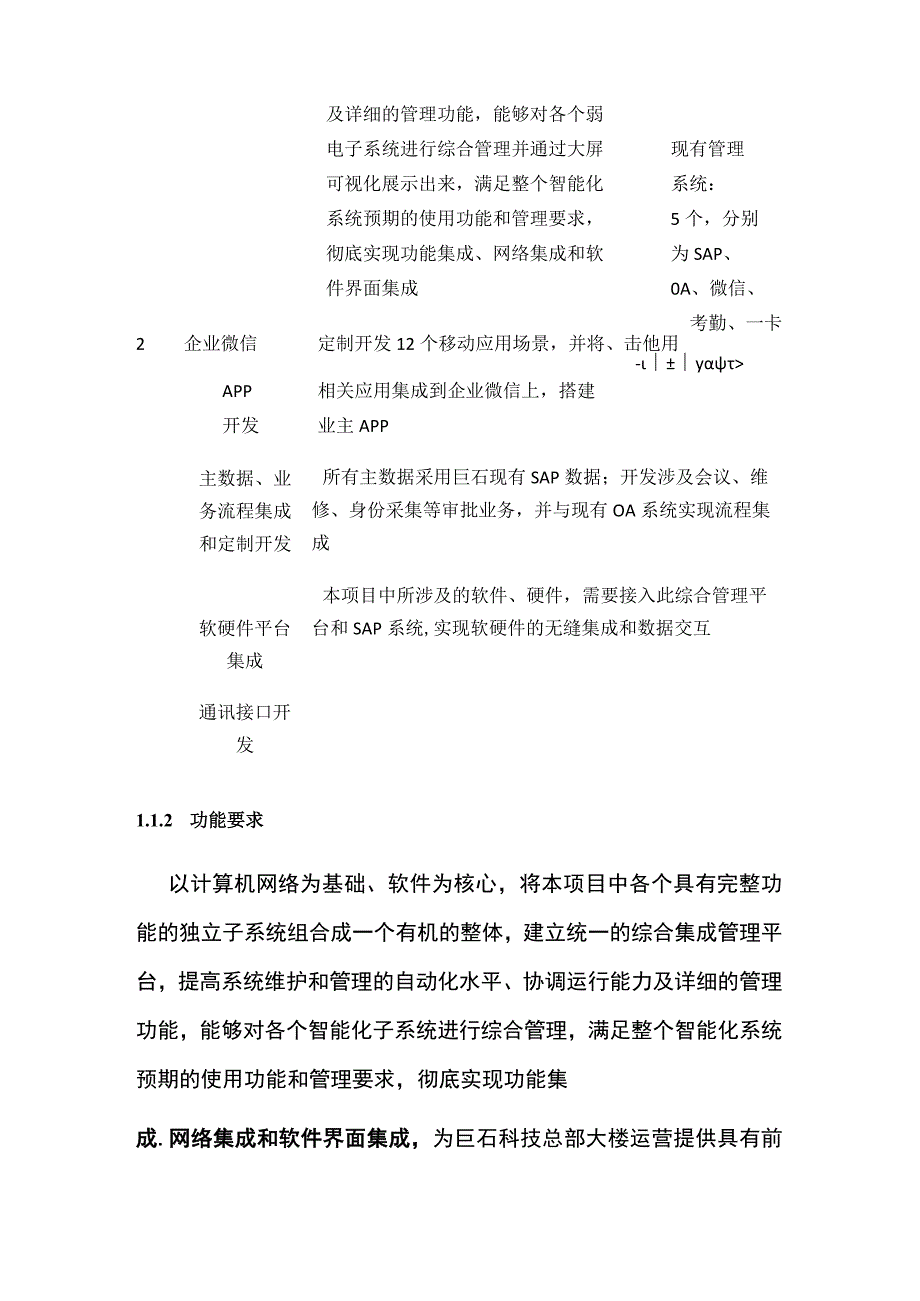

2、范围包括如下表：序项目范围项目内容集成子系号统范围及数量1 综合集成管将各个具有完整功能的独立分系统本项目弱理组合成一个有机的整体，建立统一电子系统：系统（IBmS）的网络管理平台，提高系统维护和27个管理的自动化水平、协调运行能力及详细的管理功能，能够对各个弱电子系统进行综合管理并通过大屏现有管理可视化展示出来，满足整个智能化系统：系统预期的使用功能和管理要求，5个，分别彻底实现功能集成、网络集成和软为SAP、件界面集成0A、微信、考勤、一卡2 企业微信定制开发12个移动应用场景，并将、击他用-yAPP相关应用集成到企业微信上，搭建开发业主APP主数据、业务流程集成和定制开发软硬件平台集成通
3、讯接口开发所有主数据采用巨石现有SAP数据；开发涉及会议、维修、身份采集等审批业务，并与现有OA系统实现流程集成本项目中所涉及的软件、硬件，需要接入此综合管理平台和SAP系统,实现软硬件的无缝集成和数据交互1.1.2 功能要求以计算机网络为基础、软件为核心，将本项目中各个具有完整功能的独立子系统组合成一个有机的整体，建立统一的综合集成管理平台，提高系统维护和管理的自动化水平、协调运行能力及详细的管理功能，能够对各个智能化子系统进行综合管理，满足整个智能化系统预期的使用功能和管理要求，彻底实现功能集成.网络集成和软件界面集成，为巨石科技总部大楼运营提供具有前瞻性和可扩展性的高度模块化、定制化的管
4、理平台提升管理水平。总体要求：一卡通办、一户通用、一键通达，实现智慧巨石。平台架构设计如下图：系统界面设计标准如下：大屏看板图操作界面子系统显示界面子系统显示界面1.1.3 综合集成管理系统（IBmS）IBmS楼宇集成管理系统包括集成管理控制模块、展示看板模块、报表查询模块，接口通讯模块及预警事件模块。1）可通过互联网和企业局域网登入浏览器访问，系统集成采用目前先进的数字化/模拟仿真技术，建立可视化看板。2）采用开放的网络传输协议TCP/IP和OPC控制网络协议，采用浏览器/服务器体系结构。3）可实现远程的监控和管理操作及数据库访问。4）实现与办公自动化系统、SAP系统之间信息与数据的交互、共
5、享。5）提供楼宇分布平面图。可以为用户提供按不同选择排列的区域图，浏览设备分布、设备属性信息、状态参数实时信息等。6）可以浏览查看监控范围内部的设备的设备分布、维修信息、设备保养维护记录、故障信息、报警记录。7）可浏览综合保安系统的各种设备、巡更站分布、人员派班、视图巡更路线、门禁记录、维修记录、报警记录以及重大事件处理记录等等。在点击某个摄像设备时，系统提供相应的录像实时和历史播放。8）数据采集的设备，可快速、实时查询耗用信息，其中包括水、电、气用量等。9）综合管理系统是各子系统的统一门户，统一授权、集中管理各子系统的管理操作和消费充值，具备各报表数据查询及导入导出功能。通过IBmS系统对各
6、智能化子系统信息和数据的集中管理，可实现各智能化子系统之间信息的交互，并可通过信息引发相应子系统的联动响应程序。10）IBmS数据库为各子系统的数据之间起到关联沟通的作用，所有跨系统的信息交互都经由IBmS数据库进行交互和沟通。同时消防系统、监控管理系统、门禁系统等相关报警及管理信息和数据通过IBmS数据库交互到指定数据库中，实施联动。1.L4企业微信APP开发综合管理平台IBmS在员工企业微信端应具备：员工考勤、员工应用、应急物资、访客预约、会议管理、消费充值、员工信息、后勤报修、一键呼梯、消息推送、一键开门等功能。具体功能要求如下表：序管理功能详述号平台模块1员工L数据支持对接门禁管理系统
7、、停车场管理系统，并获取考勤相关考勤数据；2 .收集园区闸机、道闸、考勤机等员工进出考勤记录，按照企业微信要求数据格式进行汇总后发送给企业微信平台考勤模块，进行员工考勤统一管理（与企业微信现有考勤模块进行统一整合）；3 .员工可进行考勤记录查询、请假申请、出差申请。2 员工L预留员工对灯光开关、空调开关、公共会议室状态查询；应用2.提供可以扩展员工对灯光和空调的控制功能。3 应急L具备线上巡检功能；物资2.按照巡检计划以及巡检线路自动生成设备巡检二维码，点检人员通过使用移动端扫描二维码完成点检任务；3 .点检人员可对设备以及物资的使用记录进行追溯。4 访客L具备与巨石企业微信访客预约模块进行对
8、接能力，并能预约够在企业微信端展示当前员工的访客信息并具备审批流程，2,关联门禁管理系统、停车管理系统、梯控等相关系统，根据访客信息能够自动释放相关权限，使访客能够通过刷脸或刷二维码获得相应的通行权限。5 会议L制作H5界面（会议预约系统提供H5界面进行链接嵌管理入）；2.提供会议预约入口，具备会议预约、会议查询，并能够具备视频会议的功能。6消费L提供员工统一充值缴费入口，支持微信、支付宝对餐卡充值进行统一的充值；2.具备充值缴费、消费记录查询、余额查询、充值记录查询等功能，并且与一卡通管理系统、充电桩管理系统对接，保持充值数据、人员数据等数据的一致性，可追溯各系统操作记录。7员工1.与SAP
9、对接，获取员工组织架构信息；信息2.员工可对个人信息如手机号码、车牌信息等信息进行修改；3.支持人脸录入功能，并实时更新数据；2.自助录入人脸信息，系统后台校验人脸录入的完整性，并给出录入结果信息。8后勤L员工报事报修功能，员工发现设施故障后拍照或视频配报修合文字描述上报故障，通过邮件、短信等方式将报事报修事件及时发送给相关后勤维保人员；2.物业管理中心系统收到报修信息后开展维修工作，并对维修结果进行反馈。9 一键L支持领导办公室一键预约电梯到达指定楼层；呼梯2.根据实际应用场景对一键呼梯功能进行权限管。10 消息L支持通过微信、短信、邮箱等多种方式推送消息功能。推送11 一键L支持员工通过企
10、业微信一键开启自己办公室的门禁。开门2.根据员工绑定的IC卡信息通过手机NFC功能发送信号，实现刷卡功能。3.将员工信息以二维码的形式显示，通过电梯扫描设备反向扫描解锁梯控等设备。微信APP设计1.1.5物业管理中心：值守系统及大屏看板效果在物业管理中心监控大屏上实时展示关键系统的运行情况、运行数据、预警信息等可视化数据，具体展示信息如下表：序信息展示看板数据、信息内容号类型/名称1 电梯L各客梯、货梯、自动扶梯运行状态、所在楼层、报警运行信息、图像视频；2 访客L显示当天预约人数、已完成访问人数、正在楼内访问预约人数及还未到访的访客人数；3 楼宇1.当前楼宇内温度、湿度、Pm2.5、硫化物、
11、氮化物等检内部测指标；环境2.天气状态、时间显示状态4 停车L剩余车位数（占比）场信2.员工进出车辆数量息3.访客进出车辆数量4 .充电车位使用量（快充使用量、慢充使用量、实时电流等）；5 公共L会议室总数；会议2.已预约会议室数量、预约时间段等信息；室6 应急L各类应急物资数量、状态、巡检时间等信息；物资7 报警L安防监控报警信息、入侵报警信息等；信息2.消防报警信息；3.接入IBmS的各系统设备故障报警信息；8 管网L地下室、室外给排水管路水位、流量、水压状态检测水位信息。检测2.对检测信息设定阈值，超过阈值进行告警；9 人员1.主出入口、后勤通道、一楼大厅人脸识别相机将人员信息信息实时显
12、示在大屏，如：姓名、身份（员工访客）、所属部门、访客信息（被访人信息、部门、访问事由）等；2.异常人员告警10 员工1.员工应到人数、实到人数；到岗2.外包单位应到人数、实到人数。情况11 报修1、维修/报修信息、工单执行信息；信息12 灯光1、泛光照明启停控制、场景播放控制、模式切换、耗电管理量统计；2、楼层办公区域照明信息、一键关停;13 系统1、权限管理、操作记录；配置2、事件提醒；信息14 泛光1、播放场景、播放状态、播放时长；照明2、设备实时状态信息，设备报警信息;15 无人1、消费未付款报警；超市2、补货预警信息；1.1.6物业管理中心平台交互数据集成子系统集成方式监测数据控制功能
13、电梯系统1 .电梯原厂系统或接入楼宇自控系统提供统一的OPC、BACnetIP或modbus协议接口给智能化集成系统，接口协议必须包含监测功能数据。2 .鉴于电梯的安全性和重要性，智能化集成系统做到对电梯系统只监不控1 .垂直梯的楼层位置；2 .扶梯和垂直梯运行及故障状态；.扶梯和垂直梯上下行方向。1.软件端一键呼梯；2.原厂系统协议对接及通讯接口；变配电系统1 .变配电系统原厂系统后提供统一的OPC或RS485协议接口给智能化集成系统，接口协议必须包含监测功能数据。.智能化集成系统做到对变配电系统只监不控。1.进出线柜的各项参数：三项电压、电流、有功功率、无功功率功率因数；2.断路器位置（状
14、态）：合闸/分闸。只监不控智能昭八、明系统1.智能照明系统原厂系统后提供统一的OPC或RS485协议接口给智能化集成系统，接口协议必须包含监测及控制功能数据。2.智能化集成系统做到对智能照明系统可监可控1.每个照明回路的开灯/关灯状7S?o1.控制每个照明回路的开启和关闭。11禁管理系统1 .门禁管理系统自成系统后提供统一的OPC或TCP协议接口给智能化集成系统，接口协议必须包含以下监测及控制功能数据，并开放相关数据库字段及查询权限。2 .智能化集成系统做到对门禁管理系统可监可控1 .每个门的开关状态、故障状态；2 .每个门的报警状态：门开超时报警；3 .查询门的刷卡记录（刷卡人员、刷卡地点、刷卡时间）O1.控制门禁的开和关。1.防盗报警系统自成系统后提供统一的OPC或RS232协议接口给智能1.监测每个探测器（手报、双鉴）的报警/报警恢1.控制防盗报警系统的布防、撤防。视频监控系统停车场管理系统化集成系统，接口协议必须包含以下监测及控制功能数据。2.智能化集成系统做到对防盗报警系统的可监可控。1.视频监控系统提供平台SDK或者设备SDK同时开放矩阵的控制接口（RS232、API等）给智能化集成系统，接口协议必须包含以下监测及控制功能数据。2.智能化集成系统做到对视频监控系统可监可控。1 .停车场管理系统提供统一的OPC或ODB
