1、校园数字广播系统设计方案素材1、校园数字广播系统1.l系统概述某开发区产教融合实训基地项目作为一座现代化的综合性园区，工程规模较大，建成后将成为当地的标志性区域之一，因此，对数字化校园的智能化系统建设要高标准、严要求进行系统设计，先推出较为成熟的方案，再进行详细设计和论证，最后施工，是科学、严谨、节约成本和时间的的做法。智能化系统规划不同于一般工程的系统规划，必须从需求出发，进行深入调研对设计、产品、信息、环境等作出科学的分析，制定合理方案。数字化校园应体现前瞻性、综合性、多功能、现代化的要求，在智能化系统的规划上充分考虑上述要求。某开发区产教融合实训基地项目是新建园区，为了完善自动化的校园管

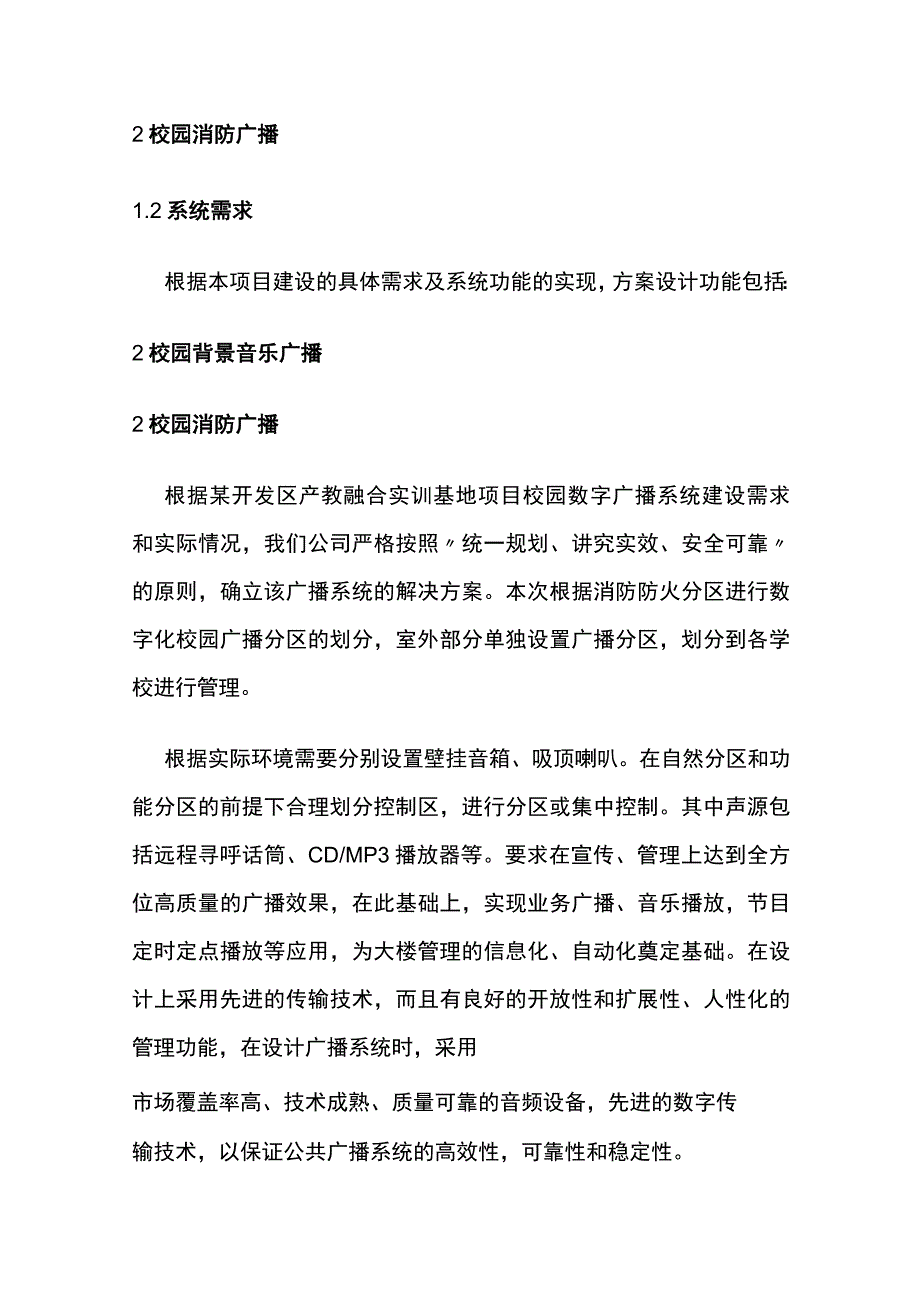

2、理，并为整个园区内师生以及就行政工作人员增添几分温馨和舒适的工作及就学环境，同时也为信息的发布提供便捷的途径，所以在某开发区产教融合实训基地项目区内部规划建立一套完善的广播系统。根据数字化校园建设的具体需求，方案设计该子系统，平时可播放音乐节目、发布业务信息等；当火灾及其他紧急事件发生时，可切换至火灾报警广播或紧急广播，其系统功能包括：2校园背景音乐广播2校园消防广播1.2系统需求根据本项目建设的具体需求及系统功能的实现，方案设计功能包括：2校园背景音乐广播2校园消防广播根据某开发区产教融合实训基地项目校园数字广播系统建设需求和实际情况，我们公司严格按照统一规划、讲究实效、安全可靠的原则，确立
3、该广播系统的解决方案。本次根据消防防火分区进行数字化校园广播分区的划分，室外部分单独设置广播分区，划分到各学校进行管理。根据实际环境需要分别设置壁挂音箱、吸顶喇叭。在自然分区和功能分区的前提下合理划分控制区，进行分区或集中控制。其中声源包括远程寻呼话筒、CD/MP3播放器等。要求在宣传、管理上达到全方位高质量的广播效果，在此基础上，实现业务广播、音乐播放，节目定时定点播放等应用，为大楼管理的信息化、自动化奠定基础。在设计上采用先进的传输技术，而且有良好的开放性和扩展性、人性化的管理功能，在设计广播系统时，采用市场覆盖率高、技术成熟、质量可靠的音频设备，先进的数字传输技术，以保证公共广播系统的高

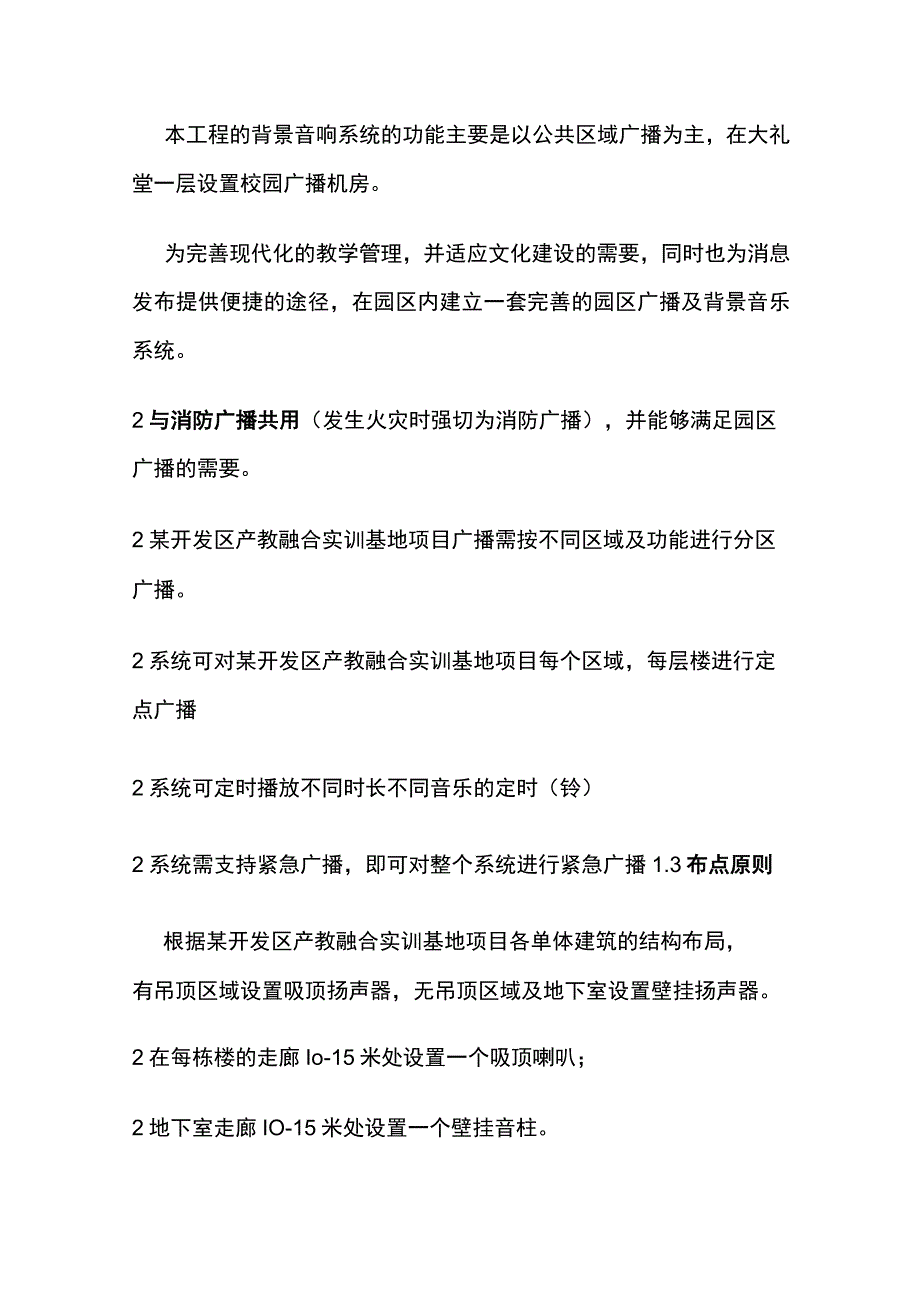

4、效性，可靠性和稳定性。本工程的背景音响系统的功能主要是以公共区域广播为主，在大礼堂一层设置校园广播机房。为完善现代化的教学管理，并适应文化建设的需要，同时也为消息发布提供便捷的途径，在园区内建立一套完善的园区广播及背景音乐系统。2与消防广播共用（发生火灾时强切为消防广播），并能够满足园区广播的需要。2某开发区产教融合实训基地项目广播需按不同区域及功能进行分区广播。2系统可对某开发区产教融合实训基地项目每个区域，每层楼进行定点广播2系统可定时播放不同时长不同音乐的定时（铃）2系统需支持紧急广播，即可对整个系统进行紧急广播1.3布点原则根据某开发区产教融合实训基地项目各单体建筑的结构布局，有吊顶区
5、域设置吸顶扬声器，无吊顶区域及地下室设置壁挂扬声器。2在每栋楼的走廊Io-15米处设置一个吸顶喇叭；2地下室走廊IO-15米处设置一个壁挂音柱。根据以上原则在单体建筑的走廊、洗手间、展厅、餐厅、大堂等公共区域设置壁挂扬声器或吸顶扬声器。在室外区域设置壁挂室外扬声器。在室外运动场地设置4个号角，配置移动功放、无线话筒、调音台等设备，用于运动会等大型活动扩声。根据防火分区及区域功能不同，划分广播分区。在教室、实训室等房间设置网络音箱，单独设置控制回路，具备音量调节、线路检测功能，可进行听力考试等要求较高的广播。并在值班室、消控室、监控室设置寻呼话筒，可对任意分区进行广播呼叫。室外采用具有IP54防
6、护等级的室外音箱，所有带音量控制开关区域的广播系统采用三线制，以确保消防紧急广播的音源不能被关断。1.4设计内容2传输方式：系统的输出功率馈送采用单一有线传输方式及网络控制传输方式。2输出电压：通常公共广播系统采用定压输出的馈电线路，输出电压采用70V或100V。2系统的分区：一个公共广播系统通常划分若干个区域，由管理人员（或预编程序）决定哪些区域需发布广播、哪些区域需暂停广播、哪些区域需插入紧急广播，分区方案原则上取决于用户的需要，在系统设计时根据各单体建筑的楼层规划，来进行划分分区，将每层按照一个二个消防分区。2扬声器的选型广播扬声器原则上以均匀分散的原则设置在广播服务区，其分散的程度应保
7、证该服务区内的信噪比不小于15dB,并且服务区的升压级在80-85dB以上。在有天花装修面的区域设置3W吸顶扬声器，扬声器的间距按层高（吊顶高度）的2.5倍左右考虑；没有天花装修面的情况下采用6W的壁挂扬声器。2功率放大器的配备对于公共广播系统而言，只要扬声器的总功率小于或等于功率放大器的额定功率，并且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应有适当的功率余量，本次功率放大器容量的配置按该系统扬声器总数的2倍确定。2功率放大器的备用公共广播系统的功率放大器应配备备份的功率放大器，当工作功率放大器发生故障事能够自动或手动切换，用于紧急广播的功放应能在工作放大器发生故障时立即投入
8、使用，备用功放的数量应根据重要广播负载的容量确定。2监听系统可对各分区线路进行监听。2紧急广播的设计通常情况下，一栋大楼的火灾事故发生率是极低的。这样会导致紧急广播系统长时间处于休眠状态，其可靠性大为降低，甚至到关键时刻整个系统失灵。本次设计紧急广播的前端扬声器与公共广播共用一套扬声器，当发生火灾时，火灾报警控制器通过广播分区寻呼器和联动控制器将音量控制开关切换至最大音量状态。1.4.1 系统前端点位的分布及分区2点位分布扬声器的点位设置主要是确定扬声器的数量和功率。本设计主要根据园区的建筑功能及分布情况，同时满足公共广播和紧急广播的功能需求及以上所述的声学特性要求，并参考相关的消防设计规范要
9、求，来确定扬声器的数量、功率及其安装方式。分区确定对于广播分区设计我们主要是按照整个某开发区产教融合实训基地项目区各单体的建筑结构，功能布局以及消防分区来确定公共广播的分区。教室内考务广播按照学校及楼栋划分，做到每个学校可单独控制内部教务广播，配置应急电源，保证应急运行可达1小时以上。根据需求系统配置2套音源CD/MP3播放器、调谐器，进行定时、定曲目播放，从而实现一个自动的、无人值守的广播系统。1.4.3 系统传输设计室内广播线缆采用阻燃型RVS21.0线缆，室外广播线缆采用阻燃型RVS22.0线缆，功放馈送回路采用二线制传送至弱电间的网络控制器。广播线路独立敷设，管线敷设避开强电磁场干扰。
10、楼层分线箱位于各层弱电井中。广播线路采用明敷时用金属管或金属线槽保护，并在金属管或金属线槽上采取防火保护措施，防止火灾发生时消防广播线路中断，造成更大的经济损失。1.4.4 系统机房设置公共广播及紧急广播系统的控制室与消防控制室合用，一级广播总控设置在大礼堂一层设置校园广播机房。控制机房布置及要求：2机房内设有空调及除湿装置。2湿度控制范围：30%-50%o2机房内应设有防静电地板（不在本次设计范围内）。2机房内配有稳定电源，统一供给系统用电。2机架安装竖直平稳，设备安装于机架内牢固、端正。2机架侧面与墙、背面与墙距离不小于800mm,以便于检修。2在敷设的电缆两端留有适度余量，并标有清晰标记
11、。2电缆从机架底部引入、将电缆顺着所盘方向理直，引入机架时成捆绑扎。设置保护接地和工作接地：对单独设置专用装置，接地电阻不大于4欧姆，对接至共同接地网，接地电阻不大于1欧姆。1.4.5 系统性能介绍2冗余的网络结构系统的架构建立在设备的菊链式连接上。可以在网络的任何位置增加和去除设备（只要可以接入网中）而不影响其他设备的性能。便于客户很容易地扩展系统，而不必在网络控制器上增加任何设备。使用环网结构，可以把系统配置成有冗馀的网络拓扑结构。2分散控制和集中控制的结合系统的设计思想是分散控制各系统功能。音频输入和输出信号的处理都置于各设备本身。使网络控制器功能集中于广播路由管理和控制，因而比集中处理
12、所有信号的系统有更快的反应。2多种功能的结合系统的各设备将多项功能集合于一身。这个特性使系统需用设备的品种大为减少，比如在功率放大器中就结合了音频处理、音频延时线路、放大器监测、放大器自动切换和扬声器线路监测等功能。用户使用配置软件可以配置所有的功能参数。在设备端不需要使用程序，因而极大的节约了安装和调试的时间。2开放的数字接口系统的接口包括音频输入、控制输入、以太网和RS-232接o音频和控制输入可以在系统的任何地方加入，比如可以在功率放大器、音频扩展器或网络控制器加入。网络控制器有以太网和RS-232接口，因此可以给网络控制其提供多个界面，这种开放协定允许任何外部设备与系统连接。2友好的软
13、件控制系统内包含了使用方便的基于WEB技术的配置软件，无需PC可以直接与局域网连接，通过它可以对系统功能进行完全的远程设置、远程诊断，即被授权的人员可以不受时间和地点的限制进行自由设置。程序结构具有简单、准确的特点，使得对程序的浏览既方便又有很强的容错性。1.4.6 系统功能系统是集消防紧急广播、业务广播和背景音乐广播为一体的综合广播系统。无须另行配置消防音频控制主机、消防功放等设备及另行敷设线路，一旦发生火灾等异常情况，系统即由日常广播状态转化为消防状态，提供消防自动语音广播或进行人工疏散呼叫。系统设备采用积木化结构，实现灵活组合，使维修、扩展极为方便。系统的设备可采取集中式安装或分散式安装
14、，即主机、功放或呼叫话筒可集中在一个控制室安装，也可将功放等广播系统设备分散摆放在当地设备间。系统实现与消防报警系统的联动控制，符合中国及国际消防规范的要求。在广播主机及功放上均留有联动输入/输出接口，无论通过广播主机或任何一台功放均可对系统内任何的分区进行联动广播，且联动广播的形式可在设置时进行任意的编程一或单独、或组合、或相邻区或全部。系统具有多个与外部系统连接的各类接口，如：内部对讲系统、电话系统、网络界面及RS232界面等常用接口。在消防机房、每个分控中心都装有智能呼叫话筒，用于本地播送语音通知或紧急广播，这几台智能呼叫话筒可分别设置呼叫优先等级，每个智能呼叫话筒上的按键均可设置不同的
15、优先级别，以满足不同时候的呼叫需要。音频信号的传输在本广播系统中可不受限制的任意传输，用户或最终用户可根据需要，对背景音乐、业务广播及消防广播等，对应任意区：或单独、或编程、或选区、或全区等各种模式任意播放。广播系统配置软件可以设置全部系统参数。操作十分直观，便于人员浏览配置过程并进行各项参数设置。系统可以在没有配置PC的情况运行。可监视和记录公共广播系统中所有单元的状态。它记录所有事件，如：呼叫和系统单元的状态变化，并提供系统当前状态的显示。数字广播系统为网络型架构，符合当前国际的管理模式，即对广播系统的管理，无需一定要在本地机房、无需一定要在PC上安装相应广播软件，可极为简便的通过电话网络
16、在全球任何地方，在装有IE5.0或以上版本软件的PC上，进行类似于网页浏览的形式，对广播系统进行系统的参数设置或系统运行状态的查询。消防广播操作级别可设置成优于其它任何音源，可对所需呼叫的广播区域单独广播，也可进行全呼操作，紧急广播在启动时，对非紧急区域不影响正常广播。在紧急广播时，不受功放音量及当地音量开关的任何工作状态影响，包括音量关闭状态，仍将以功放全功率的音量进行广播，并同时强行打开相关区域的音量控制器，以保证该区的消防紧急广播。系统具备多项检测功能，连续检测广播系统内各个设备的工作状态，如：广播主机、功放、呼叫站、光纤界面及广播系统内部各种声讯的工作状态。当某个功放、呼叫站发生故障时，能
