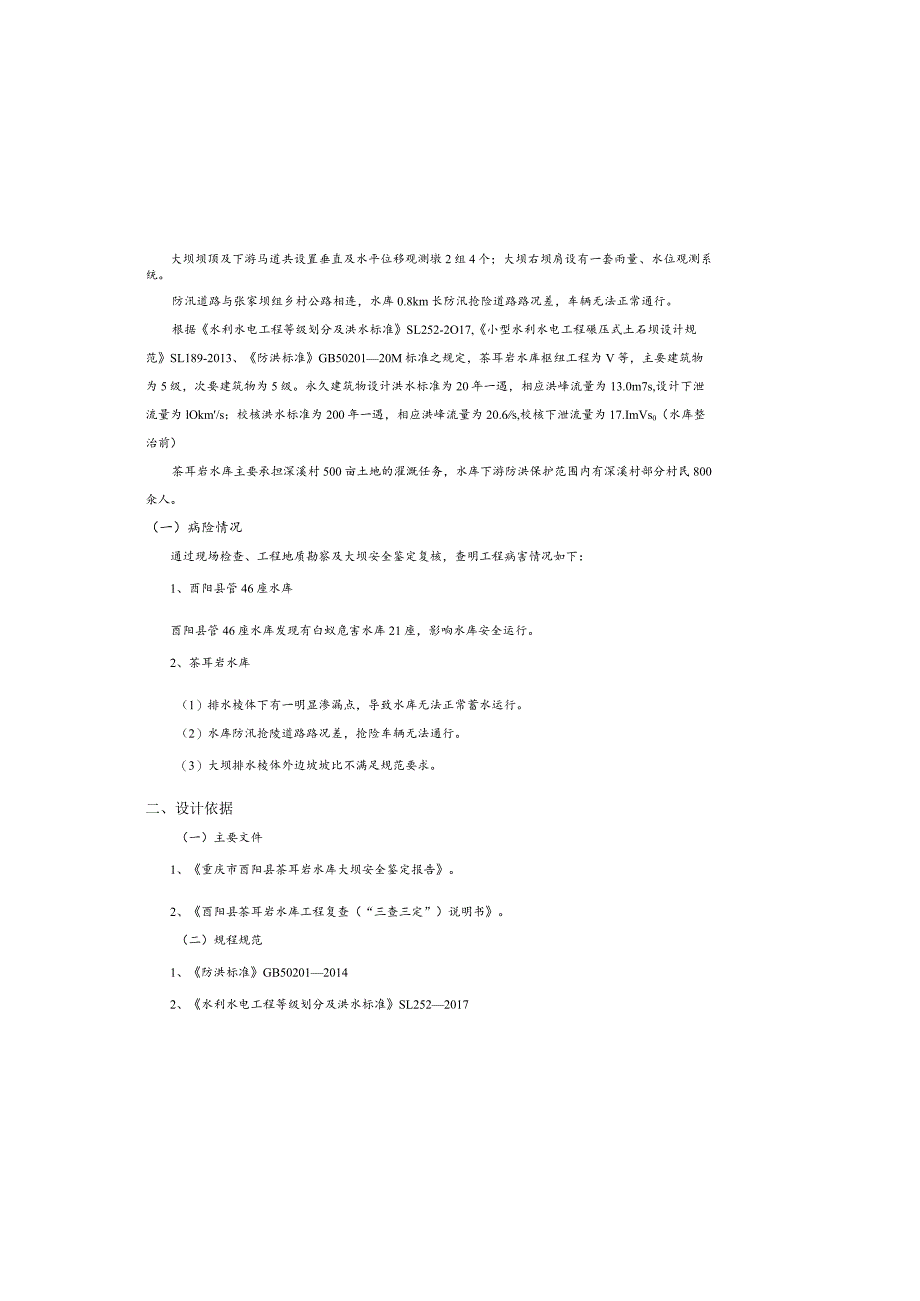

1、大坝坝顶及下游马道共设置垂直及水平位移观测墩2组4个；大坝右坝肩设有一套雨量、水位观测系统。防汛道路与张家坝组乡村公路相连，水库0.8km长防汛抢险道路路况差，车辆无法正常通行。根据水利水电工程等级划分及洪水标准SL252-2O17,小型水利水电工程碾压式土石坝设计规范SL189-2013、防洪标准GB5020120M标准之规定，茶耳岩水库枢纽工程为V等，主要建筑物为5级，次要建筑物为5级。永久建筑物设计洪水标准为20年一遇，相应洪峰流量为13.0m7s,设计下泄流量为lOkm/s；校核洪水标准为200年一遇，相应洪峰流量为20.6s,校核下泄流量为17.ImVs0（水库整治前）茶耳岩水库主要
2、承担深溪村500亩土地的濯溉任务，水库下游防洪保护范围内有深溪村部分村民800氽人。（一）病险情况通过现场检查、工程地质勘察及大坝安全鉴定复核，查明工程病害情况如下：1、酉阳县管46座水库酉阳县管46座水库发现有白蚁危害水库21座，影响水库安全运行。2、茶耳岩水库（1）排水棱体下有一明显渗漏点，导致水库无法正常蓄水运行。（2）水库防汛抢陵道路路况差，抢险车辆无法通行。（3）大坝排水棱体外边坡坡比不满足规范要求。二、设计依据（一）主要文件1、重庆市酉阳县茶耳岩水库大坝安全鉴定报告。2、酉阳县茶耳岩水库工程复查（“三查三定”）说明书。（二）规程规范1、防洪标准GB5020120142、水利水电工程

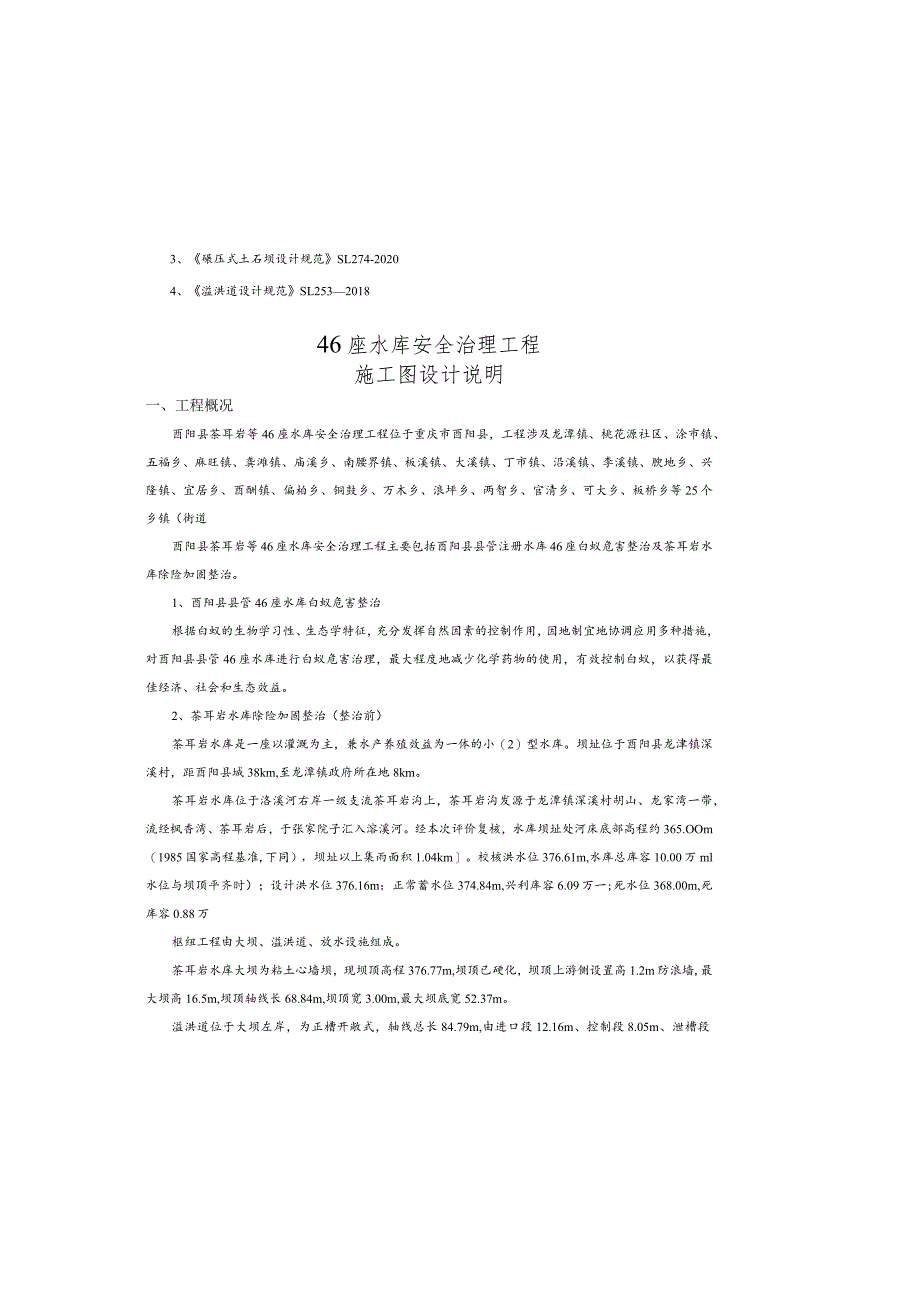

3、等级划分及洪水标准SL25220173、碾压式土石坝设计规范SL274-20204、溢洪道设计规范SL253201846座水库安全治理工程施工图设计说明一、工程概况酉阳县茶耳岩等46座水库安全治理工程位于重庆市酉阳县，工程涉及龙潭镇、桃花源社区、涂市镇、五福乡、麻旺镇、龚滩镇、庙溪乡、南腰界镇、板溪镇、大溪镇、丁市镇、沿溪镇、李溪镇、腴地乡、兴隆镇、宜居乡、酉酬镇、偏柏乡、铜鼓乡、万木乡、浪坪乡、两智乡、官清乡、可大乡、板桥乡等25个乡镇（街道酉阳县茶耳岩等46座水库安全治理工程主要包括酉阳县县管注册水库46座白蚁危害整治及茶耳岩水库除险加固整治。1、酉阳县县管46座水库白蚁危害整治根据白蚁的
4、生物学习性、生态学特征，充分发挥自然因素的控制作用，因地制宜地协调应用多种措施，对酉阳县县管46座水库进行白蚁危害治理，最大程度地减少化学药物的使用，有效控制白蚁，以获得最佳经济、社会和生态效益。2、茶耳岩水库除险加固整治（整治前）茶耳岩水库是一座以灌溉为主，兼水产养殖效益为一体的小（2）型水库。坝址位于酉阳县龙津镇深溪村，距酉阳县城38km,至龙潭镇政府所在地8km。茶耳岩水库位于洛溪河右岸一级支流茶耳岩沟上，茶耳岩沟发源于龙潭镇深溪村胡山、龙家湾一带，流经枫香湾、茶耳岩后，于张家院子汇入溶溪河。经本次评价复核，水库坝址处河床底部高程约365.OOm（1985国家高程基准,下同），坝址以上集

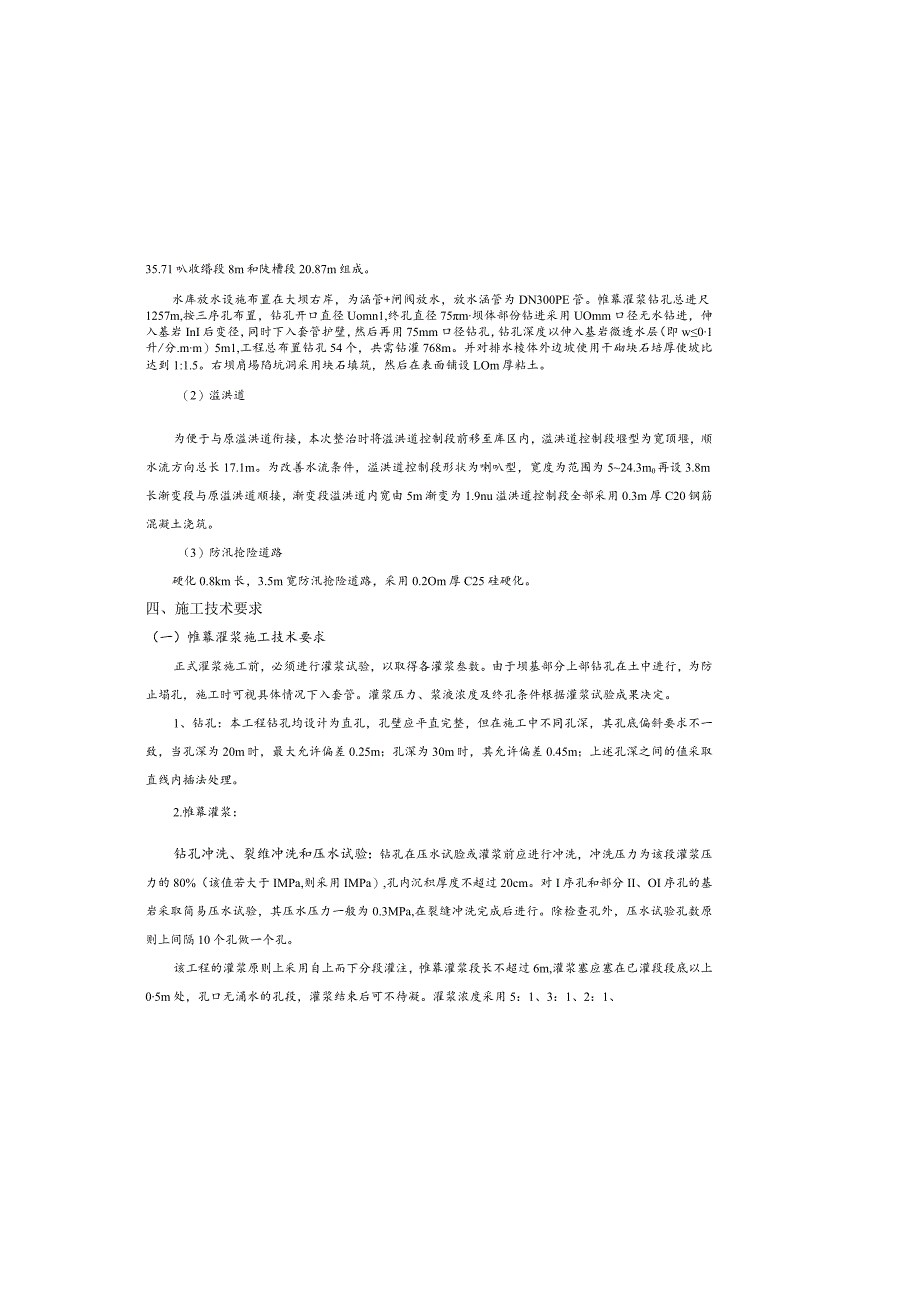

5、雨面积1.04km。校核洪水位376.61m,水库总库容10.00万ml水位与坝顶平齐时）；设计洪水位376.16m；正常蓄水位374.84m,兴利库容6.09万一;死水位368.00m,死库容0.88万枢纽工程由大坝、溢洪道、放水设施组成。茶耳岩水庠大坝为粘土心墙坝，现坝顶高程376.77m,坝顶已硬化，坝顶上游侧设置高1.2m防浪墙,最大坝高16.5m,坝顶轴线长68.84m,坝顶宽3.00m,最大坝底宽52.37m。溢洪道位于大坝左岸，为正槽开敞式，轴线总长84.79m,由进口段12.16m、控制段8.05m、泄槽段35.71叭收缗段8m和陡槽段20.87m组成。水库放水设施布置在大坝右
6、岸，为涵管+闸阀放水，放水涵管为DN300PE管。帷幕濯浆钻孔总进尺1257m,按三序孔布置，钻孔开口直径Uomn1,终孔直径75m坝体部份钻进采用UOmm口径无水钻进，伸入基岩InI后变径，同时下入套管护壁，然后再用75mm口径钻孔，钻孔深度以伸入基岩微透水层（即w01升/分.mm）5m1,工程总布置钻孔54个，共需钻灌768m。并对排水棱体外边坡使用干砌块石培厚使坡比达到1:1.5。右坝肩埸陷坑洞采用块石填筑，然后在表面铺设LOm厚粘土。（2）溢洪道为便于与原溢洪道衔接，本次整治时将溢洪道控制段前移至库区内，溢洪道控制段堰型为宽顶堰，顺水流方向总长17.1m。为改善水流条件，溢洪道控制段形
7、状为喇叭型，宽度为范围为524.3m0再设3.8m长渐变段与原溢洪道顺接，渐变段溢洪道内宽由5m渐变为1.9nu溢洪道控制段全部采用0.3m厚C20钢筋混凝土浇筑。（3）防汛抢险道路硬化0.8km长，3.5m宽防汛抢险道路，采用0.2Om厚C25硅硬化。四、施工技术要求（一）帷幕濯浆施工技术要求正式濯浆施工前，必须进行灌浆试验，以取得各灌浆叁数。由于坝基部分上部钻孔在土中进行，为防止塌孔，施工时可视具体情况下入套管。灌浆压力、浆液浓度及终孔条件根据灌浆试验成果决定。1、钻孔：本工程钻孔均设计为直孔，孔壁应平直完整，但在施工中不同孔深，其孔底偏斜要求不一致，当孔深为20m时，最大允许偏差0.25
8、m；孔深为30m时，其允许偏差0.45m；上述孔深之间的值采取直线内插法处理。2.帷幕灌浆：钻孔冲洗、裂维冲洗和压水试验：钻孔在压水试脸或灌浆前应进行冲洗，冲洗压力为该段灌浆压力的80%（该值若大于IMPa,则采用IMPa）,孔内沉积厚度不超过20cm。对I序孔和部分II、OI序孔的基岩采取简易压水试验，其压水压力一般为0.3MPa,在裂缝冲洗完成后进行。除检查孔外，压水试验孔数原则上间隔10个孔做一个孔。该工程的灌浆原则上采用自上而下分段灌注，帷幕灌浆段长不超过6m,灌浆塞应塞在已灌段段底以上05m处，孔口无涌水的孔段，灌浆结束后可不待凝。濯浆浓度采用5：1、3：1、2：1、5,水工建筑物抗
9、震设计规范GB5124720186、水土混凝土结构设计规范SL/T191-20087、水库工程管理设计规范(SL106-2017)8、水库工程管理通则(SLJ702-81)9、土石坝安全监测技术规范(SL551-2012)10、水工建筑物水泥灌浆施工技术规范SL/T622020IL小型水利水电工程碾压式土石坝设计规范(SL189-2013)。12、白蚊昉治工程基本术语标准GB/T50768-2012.13、建设工程白蚁危害等级评定标准GB/T51253-201714、白蚊防治施工技术标准DBJ50T-O34-2018。15、水利工程白蚁防治技术规范T/CHES44-2020.16、重庆市水利工
10、程白蚁防治规程渝水水200136号。三、设计项目酉阳县茶耳岩等46座水库安全治理工程主要包括酉阳县县管注册水库46座白蚁危害整治及茶耳岩水库除险加固整治。1、酉阳县县管46座水库白蚁危害整治根据白蚁的生物学习性、生态学特征，充分发挥自然因素的控制作用，因地制宜地协调应用多种措施，对酉阳县县管46座水库进行白蚁危害治理，最大程度地减少化学药物的使用，有效控制白蚁，以获得最佳经济、社会和生态效益。2、茶耳岩水库除险加固整治根据茶耳岩水库大坝安全鉴定结论，水库工程病害整治目的：解决大坝绕坝渗漏问题；解决大坝排水棱体外边坡坡比不满足规范要求问题；解决大坝防洪能力不达标问题；解决防汛抢陵道路路况差问题，
11、通过除险加固以达到恢复水库正常运行，发挥工程的灌溉、养殖等综合效益，保证下游居民的安全。(1)大坝对大坝进行帷幕濯浆，结合本坝渗漏情况，对大坝坝基进行帷幕灌浆。帷幕濯浆沿大坝坝轴线向两岸延伸，帷幕灌浆工程一共设置54个灌浆孔。灌浆孔布置形式为二排，孔距2m,排距2m,求通过80um方孔的筛余量不宜大于5%;3、所有灌浆孔采用两序干法造孔,钻孔壁应平直完整，钻孔位置与设计位置偏差不大于IOCnI,垂直偏差应小于孔深1%;4、固壁泥浆比重为1.15-1.2,粘度为1922s,含砂量小于4%,失水量小于30ml30min;5、灌浆前应先进行注水试脸(坝体部分)，一序孔作为先导孔自上而下分段进行实验：
12、6、灌浆必须按孔分序进行。在灌浆中，应先对一序孔轮灌，采用“少灌多复”的方法；待第一序孔灌浆结束后，再进行第二序孔；7、充填灌浆采用分段濯注方法，由下至上，下套管分段灌注，段长为5m,当钻孔钻至基岩面后，必须通过钻杆注入封闭泥浆，直到孔口溢出泥浆方可提杆，当提杆至中间深度时，应再次注入封闭泥浆，最后完全提出钻杆；灌浆孔孔口压力应小于0.05MPa；浆液开始先用稀浆，经35min后再加大泥浆稠度，若孔口压力下降和注浆管出现负压，应再加大浆液稠度：渗透系数K为1X10*cms;8、注浆管上端孔口压力应小于4.9X10Pa(O5kgfcm),每米孔深每次灌浆量可为0.30.5s,灌浆压力应通过现场灌
13、浆实验确定。9、充填灌浆土料及浆液物理指标：充填灌柒土料及柒液物理指标表土料浆液项目设计指标项目设计指标塑性指数(%)17-25容重(lm,)1.3-1.6粗粒含量(%)3045粘度(三)30IQQ粉粒含量()40-70稳定性(gcms)0.1砂粒含量(%)80有机质含量2失水量(Cm/3Omin)1030可溶盐含量(%)8推荐采用配比：(1)濯浆浆液中水泥与粘土的重量比为0.4：1。(2)水与干料(水泥与粘土的总称)重量比为0.3:1、0.5:k1:1.1.5;U(3)浆液的开源比例为1.5：1,根据耗浆量及时调整浆液浓度。以上配比须经过现场试脸最终确定。10、当浆液升至孔口，经连续复灌3次
14、不再吃浆时，即可终止灌浆；1：1、0.8：1、0.6：1、0.5：1等7个比级，开灌比级为5：1。在浆液浓度变化上主要坚持3条原则：一是当灌浆压力保持不变，注入率持续减少时，或当注入率不变压力持续升高时，不得改变水灰比；二是当某一级浆液的注入量已达300L以上或灌注时间已达30min,而灌浆压力和注入率均无改变或改变不显著时，应改浓一级；三是当注入率大于30Lmin时，可根据具体情况越级变浓。在灌浆过程中，灌浆压力或注入率突然改变较大时，应立即查明原因，采取相应的措施进行处理。在灌浆过程中，应定时测记浆液浓度、密度。濯浆结束标准和封孔方法：在最大设计压力下，当注入率不大于IL/min时.维续灌
