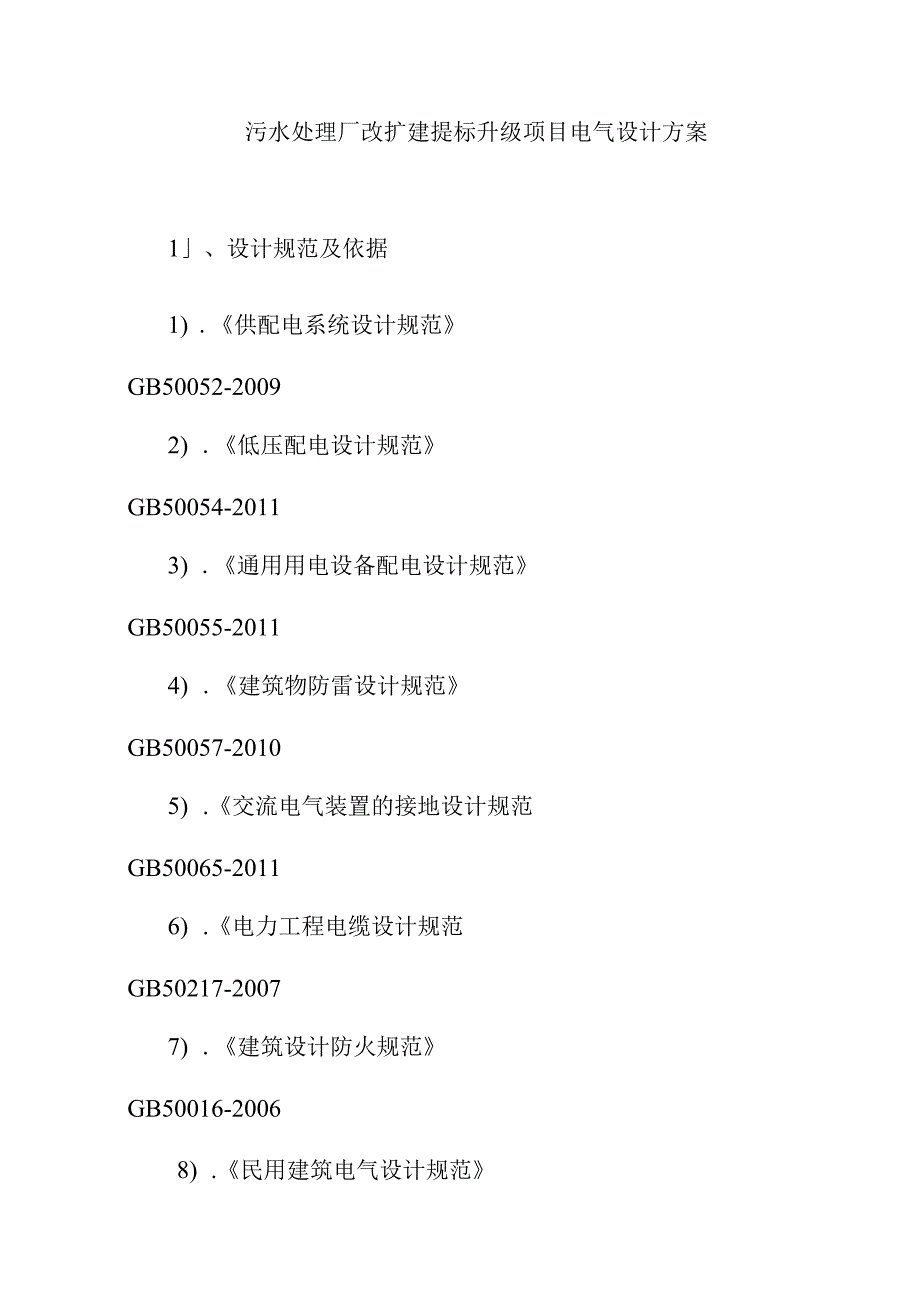

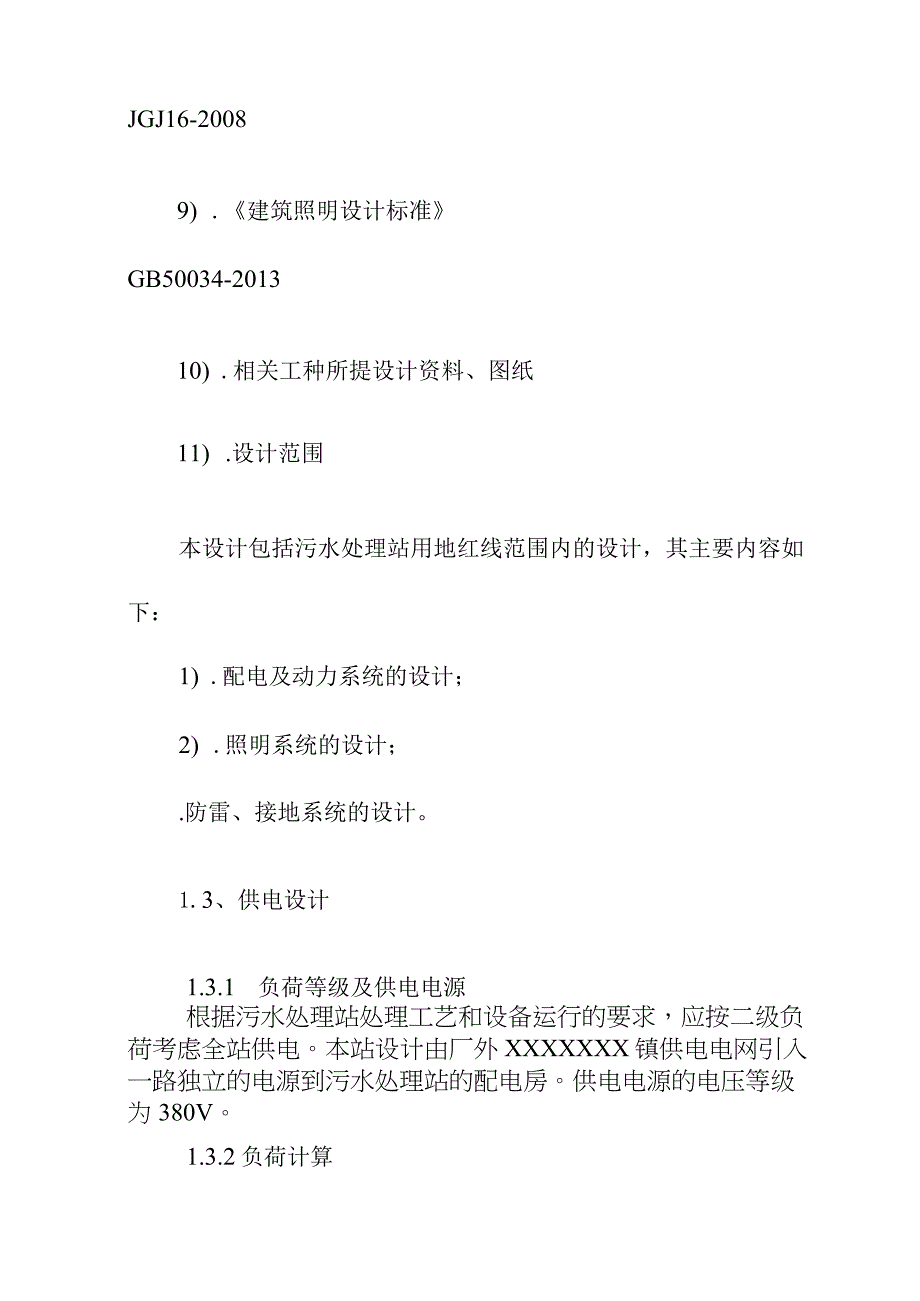

1、污水处理厂改扩建提标升级项目电气设计方案1、设计规范及依据1) .供配电系统设计规范GB50052-20092) .低压配电设计规范GB50054-20113) .通用用电设备配电设计规范GB50055-20114) .建筑物防雷设计规范GB50057-20105) .交流电气装置的接地设计规范GB50065-20116) .电力工程电缆设计规范GB50217-20077) .建筑设计防火规范GB50016-20068) .民用建筑电气设计规范JGJ16-20089) .建筑照明设计标准GB50034-201310) .相关工种所提设计资料、图纸11) .设计范围本设计包括污水处理站用地红线范

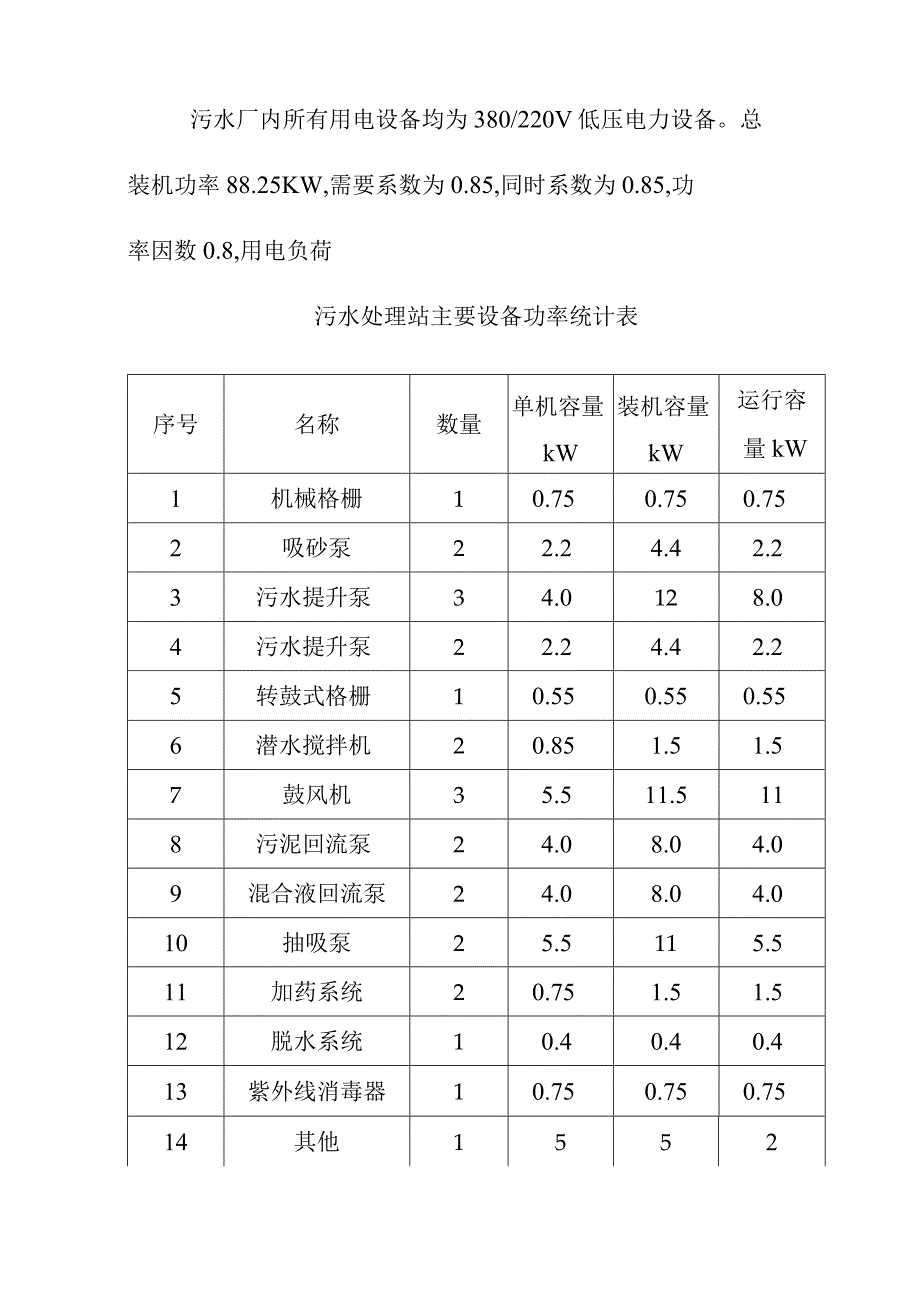

2、围内的设计，其主要内容如下：1) .配电及动力系统的设计；2) .照明系统的设计；.防雷、接地系统的设计。1.3、供电设计1.3.1 负荷等级及供电电源根据污水处理站处理工艺和设备运行的要求，应按二级负荷考虑全站供电。本站设计由厂外XXXXXXX镇供电电网引入一路独立的电源到污水处理站的配电房。供电电源的电压等级为380V。1.3.2负荷计算污水厂内所有用电设备均为380/220V低压电力设备。总装机功率88.25KW,需要系数为0.85,同时系数为0.85,功率因数0.8,用电负荷污水处理站主要设备功率统计表序号名称数量单机容量kW装机容量kW运行容量kW1机械格栅10.750.750.75
3、2吸砂泵22.24.42.23污水提升泵34.0128.04污水提升泵22.24.42.25转鼓式格栅10.550.550.556潜水搅拌机20.851.51.57鼓风机35.511.5118污泥回流泵24.08.04.09混合液回流泵24.08.04.010抽吸泵25.5115.511加药系统20.751.51.512脱水系统10.40.40.413紫外线消毒器10.750.750.7514其他155215小计38.4588.2548.351.3.3电气保护和计量低压系统采用三相五线制，PE、N必须单独接地。电源进线、用户变压器均采用经济、可靠的负荷开关加熔断器保护装置，实现速断、过流、过负
4、荷保护。低压配电系统0.4KV进线柜总进线断路器设瞬时、短延时及长延时三段过电流保护，进线断路采用真空断路器。较大电动机采用低压断路器加热继电器保护。较小电动机、照明设备等采用低压断路器保护。成套设备的供电线路设低压断路器控制。电动机保护回路设瞬时、长延时过电流及过载保护；配电回路设瞬时、长延时过电流两段保护。每路电动机的附近设就地按钮和接线箱。电力计量采用低压计量方式，在0.4KV受电柜内装设计量仪表。为了便于今后生产管理，低压照明在配电中心设置照明负荷总计量。1.4、全站供电线路动力及控制电缆全部选用阻燃电缆。低压配电进线采用YJV-0.6/1KV交联聚乙稀绝缘聚氯乙稀护套电力电缆，沿电缆
5、沟、电缆桥架或穿PVC管埋地方式敷设。由于本项目用电设备不多，集中敷设的电缆根数较少，故厂区用电设备考虑一律采用穿管直埋敷设。所有室外电气管线埋深在-0.5mO.7m之间，穿越车行道时埋深不低于-0.7mo电气管线敷设时与相关其它工种管线、建（构）筑物的间距应满足相关规范规定要求。1.5、 功率因数及补偿方式按照规范用电设备的自然功率因数达不到要求时，应采用并联电力电容器作为无功功率补偿装置，本工程主要动力设备负荷类型为泵和风机和加药系统等，自然功率因数cos=0.8,故本系统采用并联电力电容器作为无功功率补偿装置，由于低压负荷单机容量较小并且设置地点分散，补偿装置的电容器组在配电房内集中设置
6、。补偿后功率因数为0.95以上。1.6、 电机启动方式本工程中电机启动方式采用多种方式。负荷较小的电机采用直接启动方式。负荷较高且使用时间较长的电机采用软启动方式。如水泵、输送带、风机、搅拌机以及压滤机等。采用软启动器：1 .可在现场简单调整电机启动、停止、保护等参数，降低电机的使用难度。2 .可以设置高级预警参数，为自控系统监控它提供数据,让故障在发生前便可发现。还提供密码保护功能，防止未经许可变更设置。1.7、照明系统污水处理厂的照明分厂区照明和工艺池照明，及室内照明。照度标准：配电室、仪器室200Lx;办公：150Lx;其余生产附属用房：50Lo办公房间采用直管荧光灯。照明设计在满足照度
7、标准的前提下，优先选用高效节能型灯具和能耗低、寿命长、光色好的电光源，以降低能源损耗和运行费用。室内照明线路采用BV-450/750V聚氯乙稀绝缘铜芯线穿PVC管暗敷设。污水处理站户外照明采用高压钠灯照明，三相五线制供电，其中一芯为PE线，其与路灯金属灯杆联结以实现接地保护。1.8, 通信设1门市话，用于污水处理站对外通讯及内部联络使用。电话线采用HPV-2xO,5型电话线，室外穿塑料管埋地敷设，室内穿塑料管墙内暗敷设。1.9, 防雷、接地本工程建筑物按三类防雷建筑物设计，采取以下防雷措施:沿屋顶所有凸出周边装设12镀锌圆钢作为避雷带，并在屋面装设不大于20mx20m的避雷网格。突出屋面的金属
8、物体应和屋面防雷装置相连。利用钢筋混凝土柱内钢筋作引下线，并沿建筑物四周均匀或对称布置，其间距不大于18mo接地电阻RWlOQ。利用钢筋混凝土基础作为接地装置，接地方式采用共用接地方式。所有引入室内的金属物体均应在进户处与防雷接地装置相连。防雷接地与电气接地共用接地极时，接地电阻RW4。,如防雷、电气与弱电接地公用接地极时，接地电阻Rlo配电室高低压母线上装设避雷器作为防雷措施。所有电气设备及用电设备的金属外壳等一律保护接地，低压配电采用TN-C-S系统。配电站设汇流接地铜排（PE线）,全厂接地系统应为等电位系统，接地电阻应小于或等于1欧姆。所有外露金属物体、单相三级插座的接地级、手握试电气设备外壳均应与PE线相连接。接地系统为TN-S系统。移动设备电源采用漏电保护器。1.10、节能设计1）配电房集中供电，设置集中新型的无功补偿，提高电网的功率因数、降低线损、减少电压波动。2）设备采用自动时控供电，可根据实际情况调节通电时间，保证合理、经济的用电负荷。3）设备供电电缆采用导电率更小的铜芯电缆，合理布置配电箱的位置，最大限度的减少电能在线路上的损失。4）全场照明采用高效点光源和高效节能灯具，降低照明电耗。
