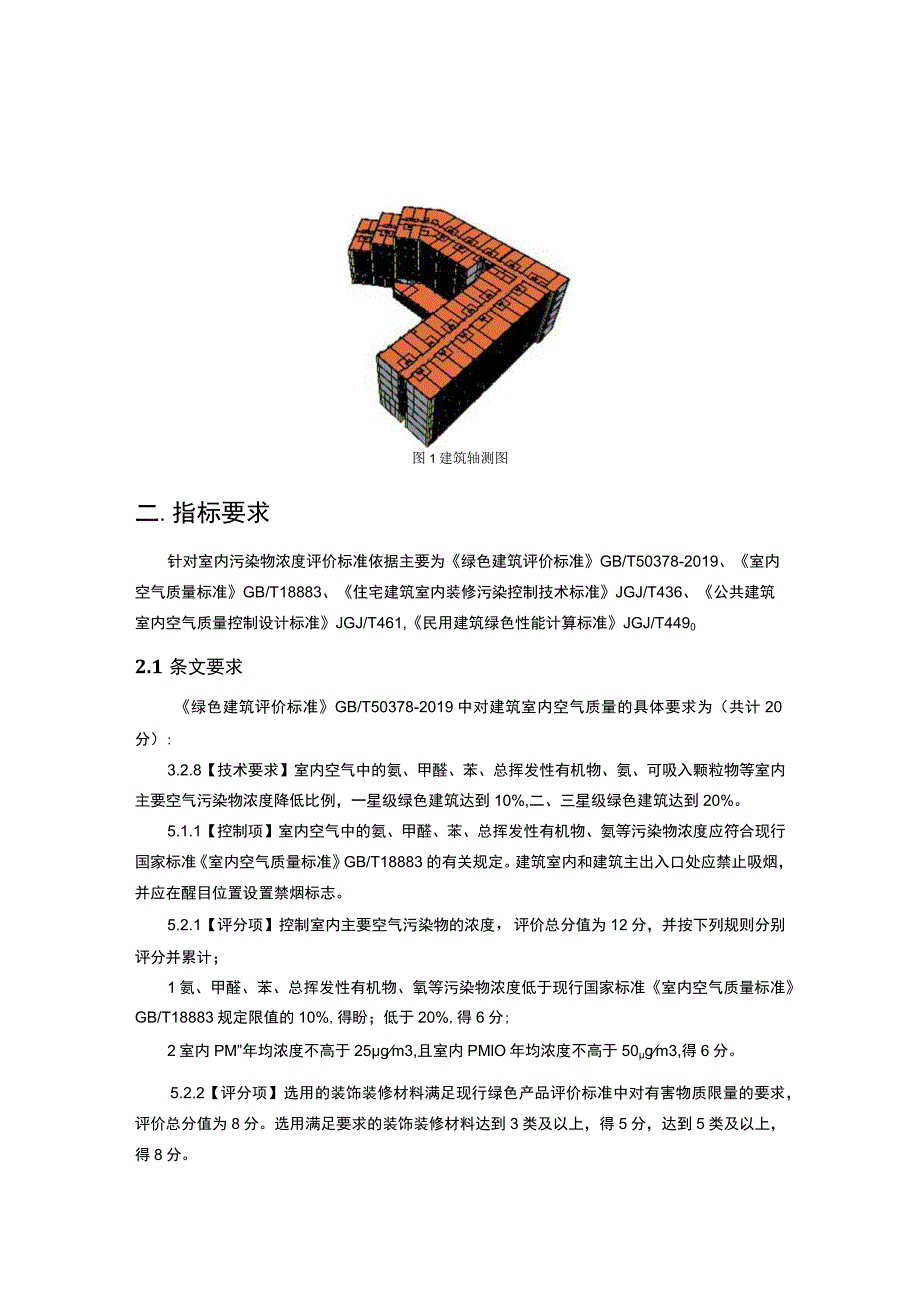

1、图1建筑轴测图二.指标要求针对室内污染物浓度评价标准依据主要为绿色建筑评价标准GB/T50378-2019、室内空气质量标准GB/T18883、住宅建筑室内装修污染控制技术标准JGJ/T436、公共建筑室内空气质量控制设计标准JGJ/T461,民用建筑绿色性能计算标准JGJ/T44902.1条文要求绿色建筑评价标准GB/T50378-2019中对建筑室内空气质量的具体要求为（共计20分）:3.2.8【技术要求】室内空气中的氨、甲醛、苯、总挥发性有机物、氨、可吸入颗粒物等室内主要空气污染物浓度降低比例，一星级绿色建筑达到10%,二、三星级绿色建筑达到20%。5.1.1【控制项】室内空气中的氨、甲
2、醛、苯、总挥发性有机物、氨等污染物浓度应符合现行国家标准室内空气质量标准GB/T18883的有关规定。建筑室内和建筑主出入口处应禁止吸烟，并应在醒目位置设置禁烟标志。5.2.1【评分项】控制室内主要空气污染物的浓度，评价总分值为12分，并按下列规则分别评分并累计；1氨、甲醛、苯、总挥发性有机物、氧等污染物浓度低于现行国家标准室内空气质量标准GB/T18883规定限值的10%,得盼；低于20%,得6分;2室内PM”年均浓度不高于25gm3,且室内PMlO年均浓度不高于50gm3,得6分。5.2.2【评分项】选用的装饰装修材料满足现行绿色产品评价标准中对有害物质限量的要求，评价总分值为8分。选用满

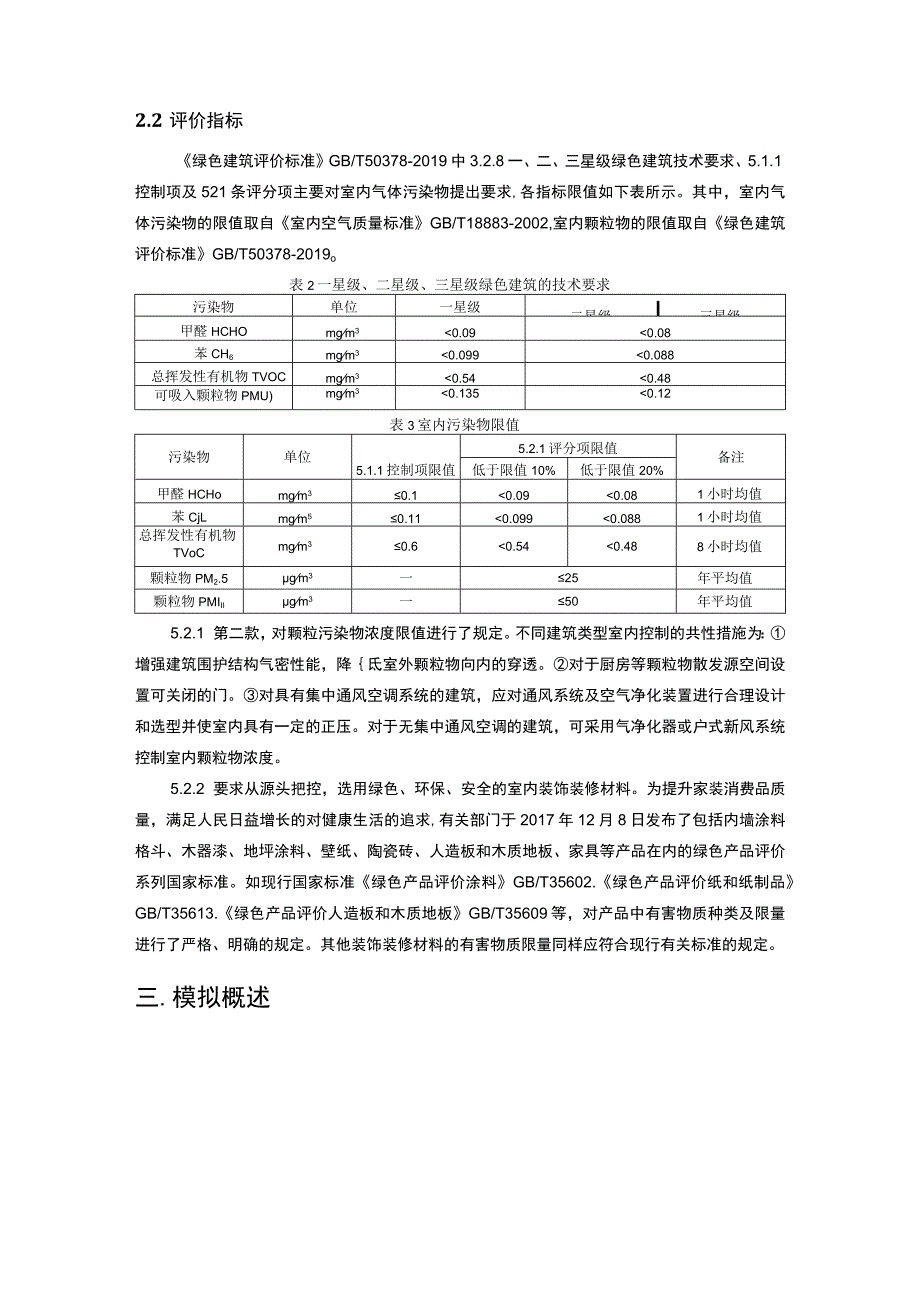

3、足要求的装饰装修材料达到3类及以上，得5分，达到5类及以上，得8分。2.2评价指标绿色建筑评价标准GB/T50378-2019中3.2.8一、二、三星级绿色建筑技术要求、5.1.1控制项及521条评分项主要对室内气体污染物提出要求,各指标限值如下表所示。其中，室内气体污染物的限值取自室内空气质量标准GB/T18883-2002,室内颗粒物的限值取自绿色建筑评价标准GB/T50378-2019o表2一星级、二星级、三星级绿色建筑的技术要求污染物单位一星级二星级I三星级甲醛HCHOmgm30.090.08苯CH6mgm30.0990.088总挥发性有机物TVOCmgm30.540.48可吸入颗粒物
4、PMU)mgm30.1350.12表3室内污染物限值污染物单位5.1.1控制项限值5.2.1评分项限值备注低于限值10%低于限值20%甲醛HCHomgm30.10.090.081小时均值苯CjLmgm50.110.0990.0881小时均值总挥发性有机物TVoCmgm30.60.540.488小时均值颗粒物PM2.5gm3一25年平均值颗粒物PMIIIgm3一50年平均值5.2.1 第二款，对颗粒污染物浓度限值进行了规定。不同建筑类型室内控制的共性措施为：增强建筑围护结构气密性能，降氐室外颗粒物向内的穿透。对于厨房等颗粒物散发源空间设置可关闭的门。对具有集中通风空调系统的建筑，应对通风系统及空
5、气净化装置进行合理设计和选型并使室内具有一定的正压。对于无集中通风空调的建筑，可采用气净化器或户式新风系统控制室内颗粒物浓度。5.2.2 要求从源头把控，选用绿色、环保、安全的室内装饰装修材料。为提升家装消费品质量，满足人民日益增长的对健康生活的追求,有关部门于2017年12月8日发布了包括内墙涂料格斗、木器漆、地坪涂料、壁纸、陶瓷砖、人造板和木质地板、家具等产品在内的绿色产品评价系列国家标准。如现行国家标准绿色产品评价涂料GB/T35602.绿色产品评价纸和纸制品GB/T35613.绿色产品评价人造板和木质地板GB/T35609等，对产品中有害物质种类及限量进行了严格、明确的规定。其他装饰装

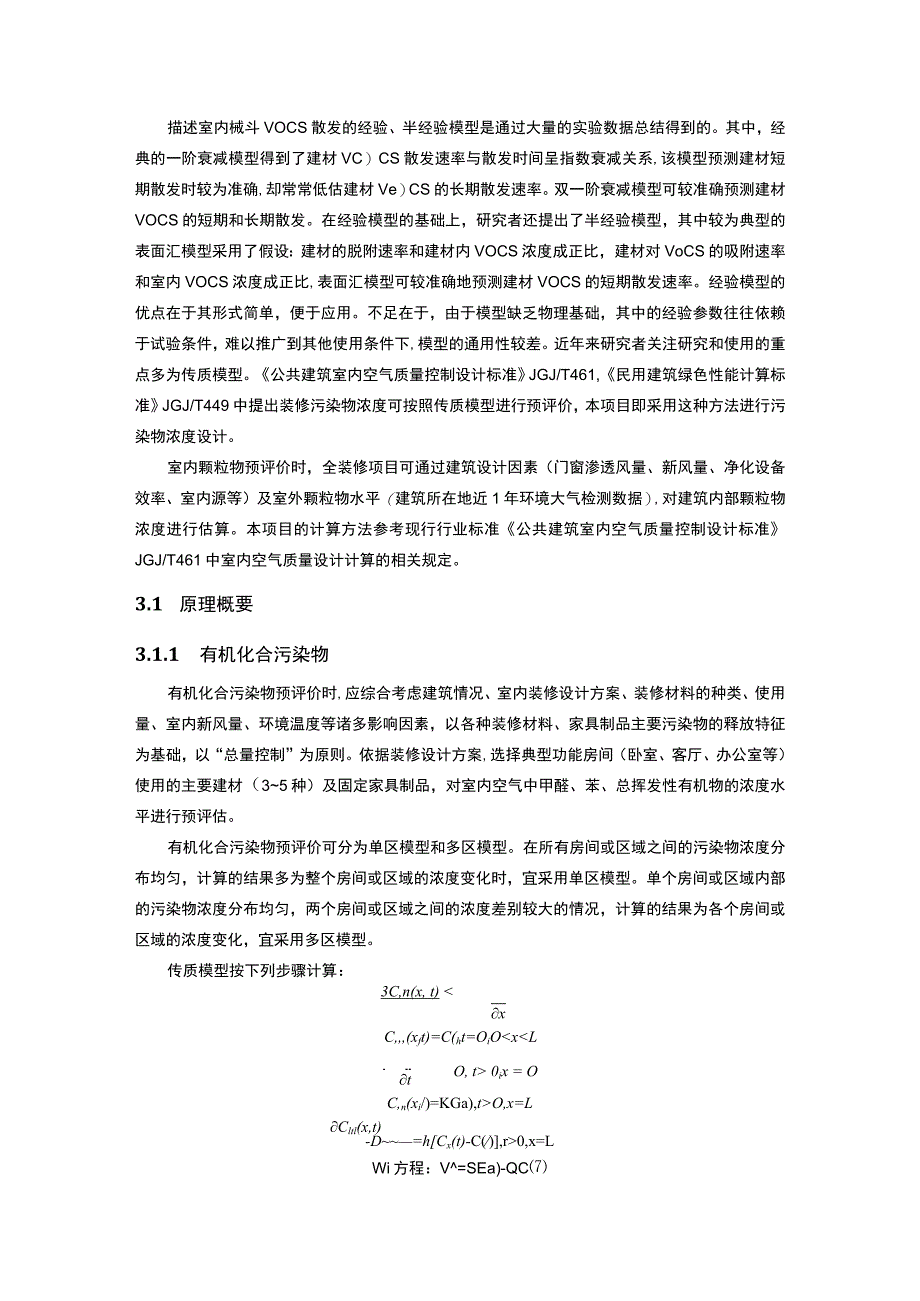

6、修材料的有害物质限量同样应符合现行有关标准的规定。三.模拟概述描述室内械斗VOCS散发的经验、半经验模型是通过大量的实验数据总结得到的。其中，经典的一阶衰减模型得到了建材VC）CS散发速率与散发时间呈指数衰减关系,该模型预测建材短期散发时较为准确,却常常低估建材Ve）CS的长期散发速率。双一阶衰减模型可较准确预测建材VOCS的短期和长期散发。在经验模型的基础上，研究者还提出了半经验模型，其中较为典型的表面汇模型采用了假设：建材的脱附速率和建材内VOCS浓度成正比，建材对VoCS的吸附速率和室内VOCS浓度成正比,表面汇模型可较准确地预测建材VOCS的短期散发速率。经验模型的优点在于其形式简单，
7、便于应用。不足在于，由于模型缺乏物理基础，其中的经验参数往往依赖于试验条件，难以推广到其他使用条件下,模型的通用性较差。近年来研究者关注研究和使用的重点多为传质模型。公共建筑室内空气质量控制设计标准JGJ/T461,民用建筑绿色性能计算标准JGJ/T449中提出装修污染物浓度可按照传质模型进行预评价，本项目即采用这种方法进行污染物浓度设计。室内颗粒物预评价时，全装修项目可通过建筑设计因素（门窗渗透风量、新风量、净化设备效率、室内源等）及室外颗粒物水平（建筑所在地近1年环境大气检测数据）,对建筑内部颗粒物浓度进行估算。本项目的计算方法参考现行行业标准公共建筑室内空气质量控制设计标准JGJ/T46
8、1中室内空气质量设计计算的相关规定。3.1 原理概要3.1.1 有机化合污染物有机化合污染物预评价时,应综合考虑建筑情况、室内装修设计方案、装修材料的种类、使用量、室内新风量、环境温度等诸多影响因素，以各种装修材料、家具制品主要污染物的释放特征为基础，以“总量控制”为原则。依据装修设计方案,选择典型功能房间（卧室、客厅、办公室等）使用的主要建材（35种）及固定家具制品，对室内空气中甲醛、苯、总挥发性有机物的浓度水平进行预评估。有机化合污染物预评价可分为单区模型和多区模型。在所有房间或区域之间的污染物浓度分布均匀，计算的结果多为整个房间或区域的浓度变化时，宜采用单区模型。单个房间或区域内部的污染
9、物浓度分布均匀，两个房间或区域之间的浓度差别较大的情况，计算的结果为各个房间或区域的浓度变化，宜采用多区模型。传质模型按下列步骤计算：3C,n(x, t) xC,(xft)=C(ht=OiOx 0ix = OC,n(xi/)=KGa),tO,x=LCltl(x,t)-D=hCx(t)-C(),r0,x=LWi方程：V=SEa)-QC式中：Cmaj)t时刻材料在X厚度处污染物的瞬时浓度，mgm3/)T才料中扩散传质系数,表征在材料污染物释放过程中,单位时间单位浓度梯度下,污染物垂直通过单位面积材料的量，mCo总可释放浓度，材料单位体积内污染物可释放总量，mgnK分离系数，表征材料表面气-固交界处
10、，固体侧的平衡浓度与气体侧的平衡浓度之比CsWt时刻材料边界处空气测污染物的瞬时浓度，mgnh对流传质系数，m/sC(r)t时刻环境舱内污染物的浓度，mgm3V环境舱体积，m3S材料散发面积，m2E(t)t时刻材料污染物释放率，mgm2hQ通风换气量，m3h3.1.2颗粒污染物颗粒物浓度预评价时，全装修项目通过建筑设计因素(门窗渗透风量、新风量、净化设备效率、室内源等)及室外颗粒物水平(建筑所在地近1年环境大气检测数据)，对建筑内部颗粒物浓度进行估算，预评价的计算方法参考行业标准公共建筑室内空气质量控制设计标准JGJ/T461中室内空气质量设计计算的相关规定。本标准假设室内污染物混合均匀，不考
11、虑浓度的不均匀性。室内颗粒污染物的计算依据质量守恒方程：GdCV(jtPCo+CloCoPeo+(lrCPer+CQrCPjr(CC/Clo+(Xr+(J,r)C山式中：G室内源强，Ng小V一房间体积，m3C一室内控制浓度，gn?C0室外设计浓度，gm31渗风换气次数，用Pi穿透系数Oo一新风换气次数，鼠Pe新风净化设备当量穿透率5回风换气次数,h-1Per0风净化设备当量穿透率偏空气净化器循环风换气次数,h,P11一空气净化器穿透系数3.2 分析软件本报告主要采用建筑空气质量设计评价软件PKPM-AQ进行建模和室内污染物浓度计算，分析判断室内主要功能空间的空气质量是否达到绿色建筑评价标准GB
12、/T50378-2019的要求，并根据民用建筑绿色性能计算标准JGJ/T449的要求输出报告书。建筑空气质量设计评价软件PKPM-AQ由北京构力科技有限公司（PKPM）自主研发，软件的操作环境为Win7WinlO系统,并可在AUtOCAD平台、ReVit平台、PKPM-BIM平台、中望CAD及浩辰CAD平台上运行。该软件配套绿色建筑评价标准GB/T50378-2019及各地地标、健康建筑评价标准T/ASC02-2016,自动生成可溯源的污染物浓度模拟计算报告书，帮助用户快速完成我国建筑领域的室内空气质量设计评价工作。对于污染物浓度的计算，本软件通过对民用建筑模型每个房间综合考虑建筑情况、设置室
13、内装修设计方案、装修材料的种类、使用量、室内新风量、环境温度等诸多影响因素，以各种装修材料、家具制品主要污染物的释放特征及室内外颗粒物水平为基本条件参数，通过质量守恒方程、多区域模型进行稳态或全年浓度动态模拟计算。3.3 参数设置建筑内部装修污染物浓度可通过对全装修项目的门窗渗透风量、新风量、净化设备效率、室内源（装修设计方案、装修材料的种类、使用量）等建筑设计因素进行估算。建筑内部颗粒物浓度可通过房间的门窗渗透风量、新风量、净化设备效率、室内源、室外颗粒物水平（建筑所在地1年环境大气监测数据）等进行估算。本报告参照绿色建筑评价标准GB/T50378-2019、民用建筑绿色性能计算标准JGJ/
14、T449以及公共建筑室内空气质量控制设计标准JGJ/T461的表B.0.5和附录A中的参考指导值进行赋值计算分析。3.3.1 室外颗粒物设置室外颗粒物浓度值取自建筑室内细颗粒物（PMzs）污染控制技术规程T/CECS586-2019以及项目所在地气象参数中大气PM”和PMIo的全年动态浓度值设置。本项目中的室外浓度取值如图：GE/wfir吴 M240210180150120906030PM2,日均值PMl咱均值01*01 02*01 03*01 0*01 05*01 0601 0701 0801 0901 10-01 11*01 12-01图2室外颗粒物浓度值图3.3.2 室内装修设置表4目标建筑室内装修设置家具材质环保等级甲醛狎放率（mgiB2h）苯释放率(mgm2h)TVOC释放率(三g三2h)满足的绿色产品评价标准桌子1实木国标Eo6.40X1035.60X1039.OOXlO3绿色产品评价人造板和木质地板GB/T35601会议桌1实木国标EO6.40X1035.60X1039.0010s绿色产品评价人造板和木质地板GB/T35601椅子1实木国标EO6.40XIO35.60IO-39.OOXlO3绿色产品评价人造板和木质地板GB/
