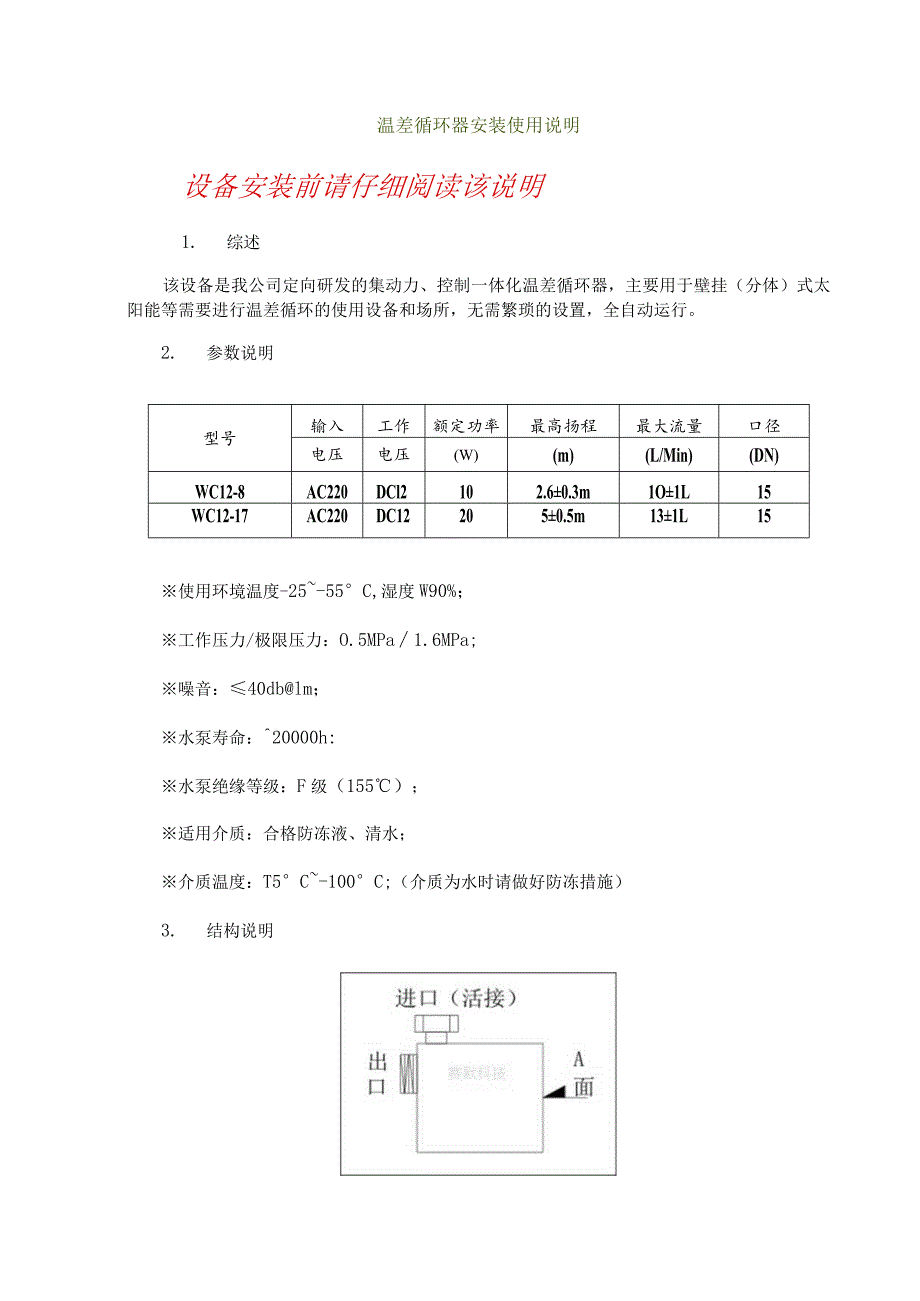

1、温差循环器安装使用说明设备安装前请仔细阅读该说明1. 综述该设备是我公司定向研发的集动力、控制一体化温差循环器，主要用于壁挂（分体）式太阳能等需要进行温差循环的使用设备和场所，无需繁琐的设置，全自动运行。2. 参数说明型号输入工作额定功率最高扬程最大流量口径电压电压(W)(m)(L/Min)(DN)WC12-8AC220DCl2102.60.3m1O1L15WC12-17AC220DC122050.5m131L15使用环境温度-25-55C,湿度W90%；工作压力/极限压力：O.5MPa1.6MPa;噪音：40dblm；水泵寿命：20000h:水泵绝缘等级：F级（155）；适用介质：合格防冻液

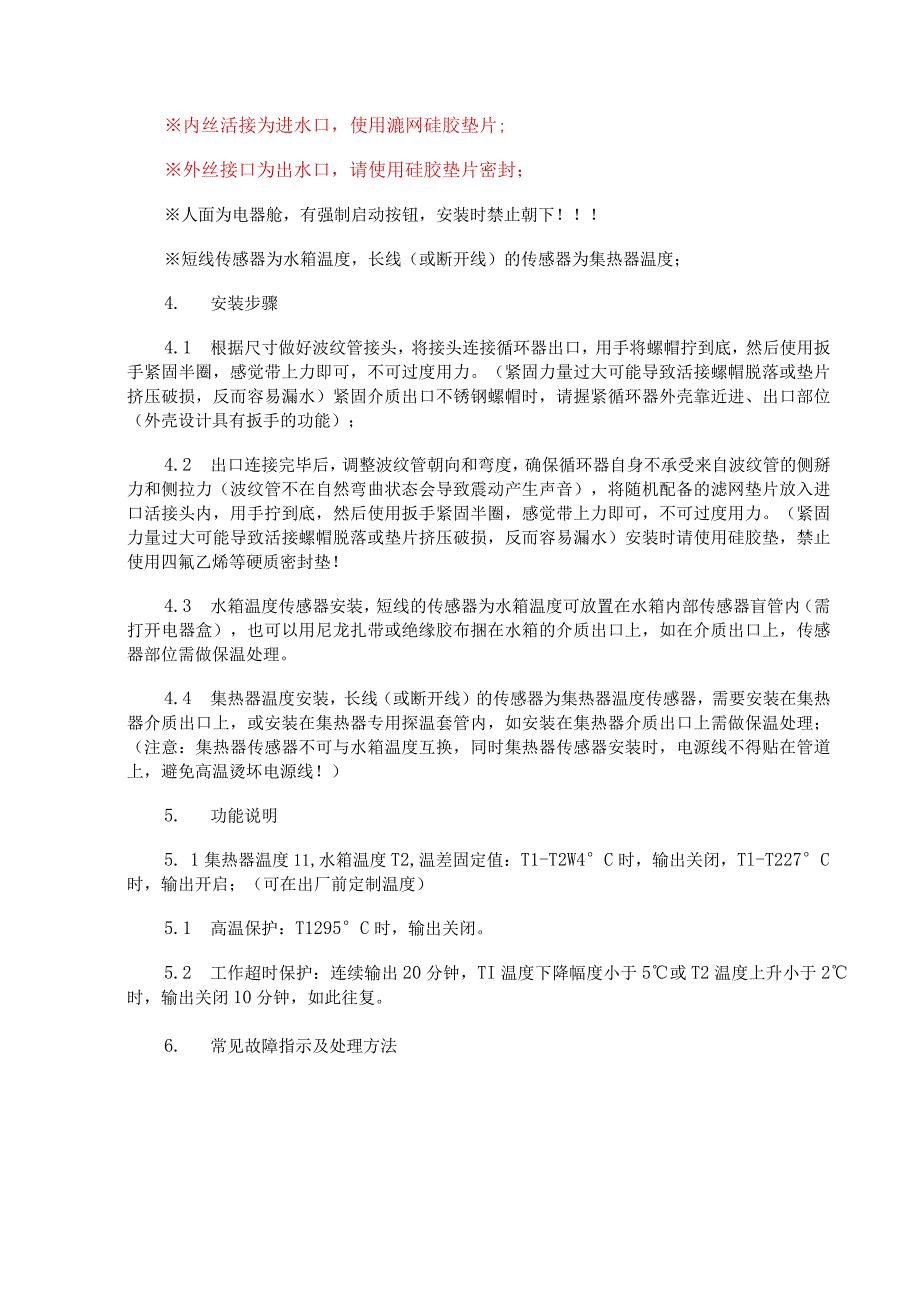

2、、清水；介质温度：T5C-100C;（介质为水时请做好防冻措施）3. 结构说明内丝活接为进水口，使用漉网硅胶垫片;外丝接口为出水口，请使用硅胶垫片密封；人面为电器舱，有强制启动按钮，安装时禁止朝下！短线传感器为水箱温度，长线（或断开线）的传感器为集热器温度；4. 安装步骤4.1 根据尺寸做好波纹管接头，将接头连接循环器出口，用手将螺帽拧到底，然后使用扳手紧固半圈，感觉带上力即可，不可过度用力。（紧固力量过大可能导致活接螺帽脱落或垫片挤压破损，反而容易漏水）紧固介质出口不锈钢螺帽时，请握紧循环器外壳靠近进、出口部位（外壳设计具有扳手的功能）；4.2 出口连接完毕后，调整波纹管朝向和弯度，确保循环
3、器自身不承受来自波纹管的侧掰力和侧拉力（波纹管不在自然弯曲状态会导致震动产生声音），将随机配备的滤网垫片放入进口活接头内，用手拧到底，然后使用扳手紧固半圈，感觉带上力即可，不可过度用力。（紧固力量过大可能导致活接螺帽脱落或垫片挤压破损，反而容易漏水）安装时请使用硅胶垫，禁止使用四氟乙烯等硬质密封垫！4.3 水箱温度传感器安装，短线的传感器为水箱温度可放置在水箱内部传感器盲管内（需打开电器盒），也可以用尼龙扎带或绝缘胶布捆在水箱的介质出口上，如在介质出口上，传感器部位需做保温处理。4.4 集热器温度安装，长线（或断开线）的传感器为集热器温度传感器，需要安装在集热器介质出口上，或安装在集热器专用探

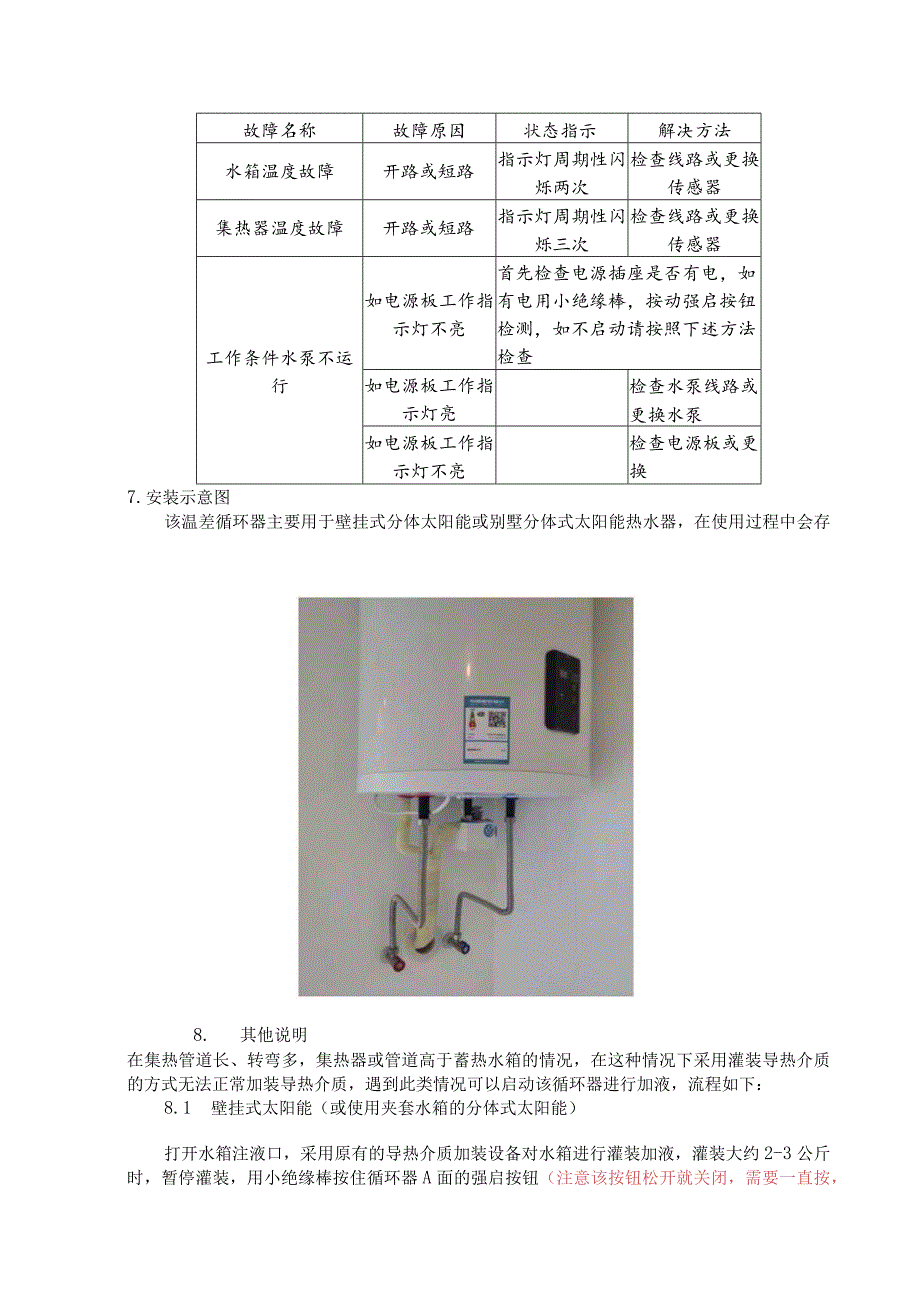

4、温套管内，如安装在集热器介质出口上需做保温处理；（注意：集热器传感器不可与水箱温度互换，同时集热器传感器安装时，电源线不得贴在管道上，避免高温烫坏电源线！）5. 功能说明5. 1集热器温度11,水箱温度T2,温差固定值：T1-T2W4C时，输出关闭，Tl-T227C时，输出开启；（可在出厂前定制温度）5.1 高温保护：T1295C时，输出关闭。5.2 工作超时保护：连续输出20分钟，TI温度下降幅度小于5或T2温度上升小于2时，输出关闭10分钟，如此往复。6. 常见故障指示及处理方法故障名称故障原因状态指示解决方法水箱温度故障开路或短路指示灯周期性闪烁两次检查线路或更换传感器集热器温度故障开路
5、或短路指示灯周期性闪烁三次检查线路或更换传感器工作条件水泵不运行如电源板工作指示灯不亮首先检查电源插座是否有电，如有电用小绝缘棒，按动强启按钮检测，如不启动请按照下述方法检查如电源板工作指示灯亮检查水泵线路或更换水泵如电源板工作指示灯不亮检查电源板或更换8.其他说明7.安装示意图该温差循环器主要用于壁挂式分体太阳能或别墅分体式太阳能热水器，在使用过程中会存在集热管道长、转弯多，集热器或管道高于蓄热水箱的情况，在这种情况下采用灌装导热介质的方式无法正常加装导热介质，遇到此类情况可以启动该循环器进行加液，流程如下：8.1 壁挂式太阳能（或使用夹套水箱的分体式太阳能）打开水箱注液口，采用原有的导热介
6、质加装设备对水箱进行灌装加液，灌装大约2-3公斤时，暂停灌装，用小绝缘棒按住循环器A面的强启按钮（注意该按钮松开就关闭，需要一直按，集热器传感器未接时，无法强制启动），将水箱夹套内的导热介质抽到集热器，正常情况水箱可听到回气的声音，如在水泵强制启动的过程中声音突然变大，说明水箱的导热介质已经不够，水泵出现空转现象，此时要立即停止水泵运转，继续往水箱内添加少量（IL左右）导热介质，如此往复，直至水箱注液口有导热介质溢出时，加液工作完成。此时可以将水泵强制开启1-2分钟，将导热介质充分循环一下，可将集热器内的空气完全排出，循环完毕后将注液口堵帽或丝堵装回，安装时注意密封一定要严密，堵帽密封不严密会
7、导致导热介质蒸发和老化加速。注意：此方法适用于集热器或集热管道高度相对水箱底部高度不超过水泵扬程（12-8是2.5米，12-17型是5米）的场所。如集热器或集热管道高度超过水泵扬程不适用此方法，请参照分体式太阳能的加液方法。8.2 别墅分体式太阳能热水器（盘管水箱）分体式太阳能大多使用盘管水箱，无法采取夹套水箱的灌装方式加导热介质。分体式太阳能需要单独安装注液阀或类似的设备，需要借助注液机（或其他高扬程加液设备）对系统加装导热介质，介质充满后需要利用注液机对系统进行多次循环，直至介质回流管无气泡时关闭回流管阀门，然后继续加压，使介质系统保持不低于0.2MPa的压力，然后依序关闭注液阀和注液机。因分体式太阳能循环介质要保持不低于0.2MPa压力运行，所以该循环器无法为其加注介质，但可保证太阳能的正常运行。
