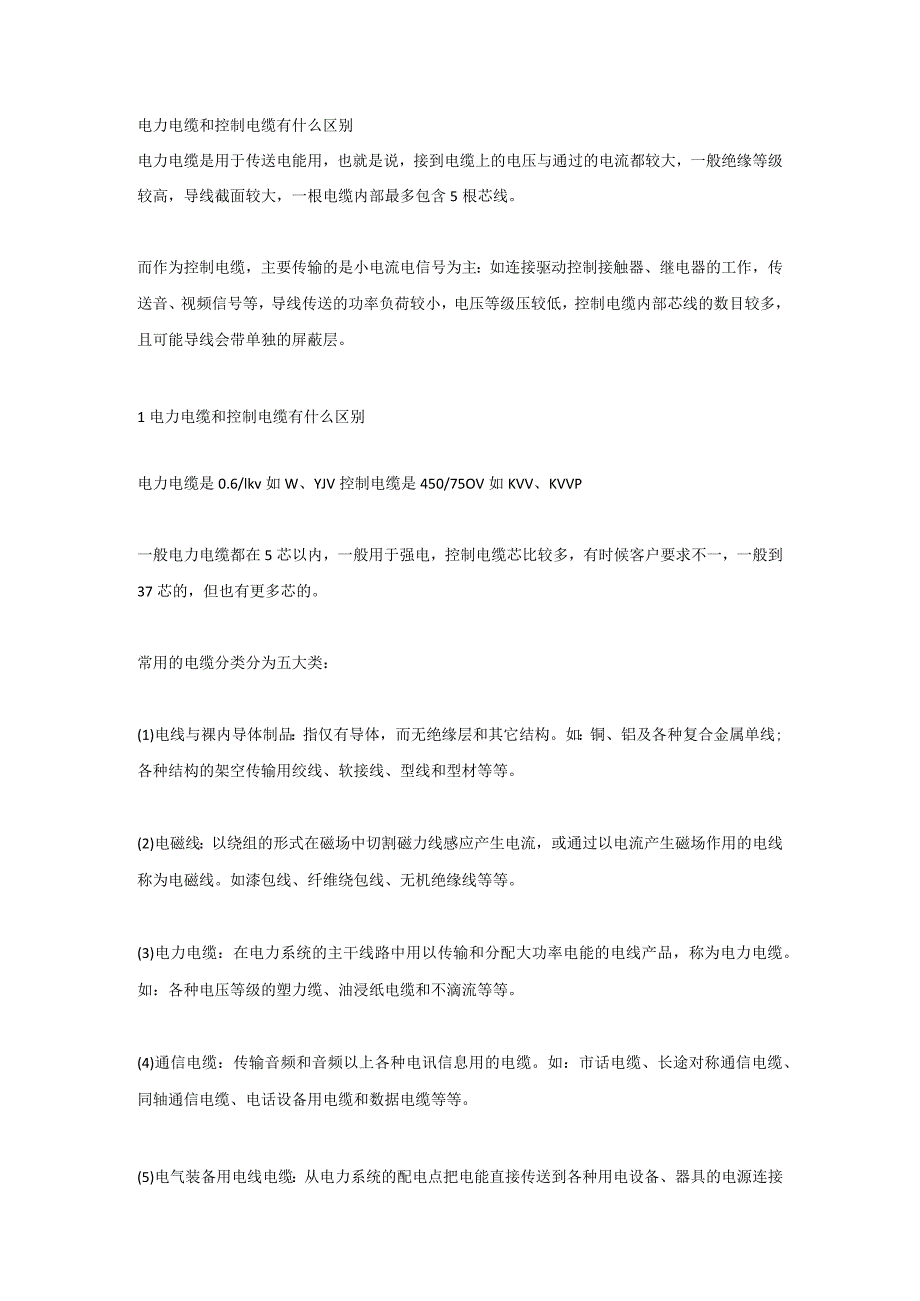

1、电力电缆和控制电缆有什么区别电力电缆是用于传送电能用，也就是说，接到电缆上的电压与通过的电流都较大，一般绝缘等级较高，导线截面较大，一根电缆内部最多包含5根芯线。而作为控制电缆，主要传输的是小电流电信号为主：如连接驱动控制接触器、继电器的工作，传送音、视频信号等，导线传送的功率负荷较小，电压等级压较低，控制电缆内部芯线的数目较多，且可能导线会带单独的屏蔽层。1电力电缆和控制电缆有什么区别电力电缆是0.6/lkv如W、YJV控制电缆是450/75OV如KVV、KVVP一般电力电缆都在5芯以内，一般用于强电，控制电缆芯比较多，有时候客户要求不一，一般到37芯的，但也有更多芯的。常用的电缆分类分为五
2、大类：(1)电线与裸内导体制品：指仅有导体，而无绝缘层和其它结构。如：铜、铝及各种复合金属单线;各种结构的架空传输用绞线、软接线、型线和型材等等。(2)电磁线：以绕组的形式在磁场中切割磁力线感应产生电流，或通过以电流产生磁场作用的电线称为电磁线。如漆包线、纤维绕包线、无机绝缘线等等。(3)电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电线产品，称为电力电缆。如：各种电压等级的塑力缆、油浸纸电缆和不滴流等等。(4)通信电缆：传输音频和音频以上各种电讯信息用的电缆。如：市话电缆、长途对称通信电缆、同轴通信电缆、电话设备用电缆和数据电缆等等。(5)电气装备用电线电缆：从电力系统的配电点把

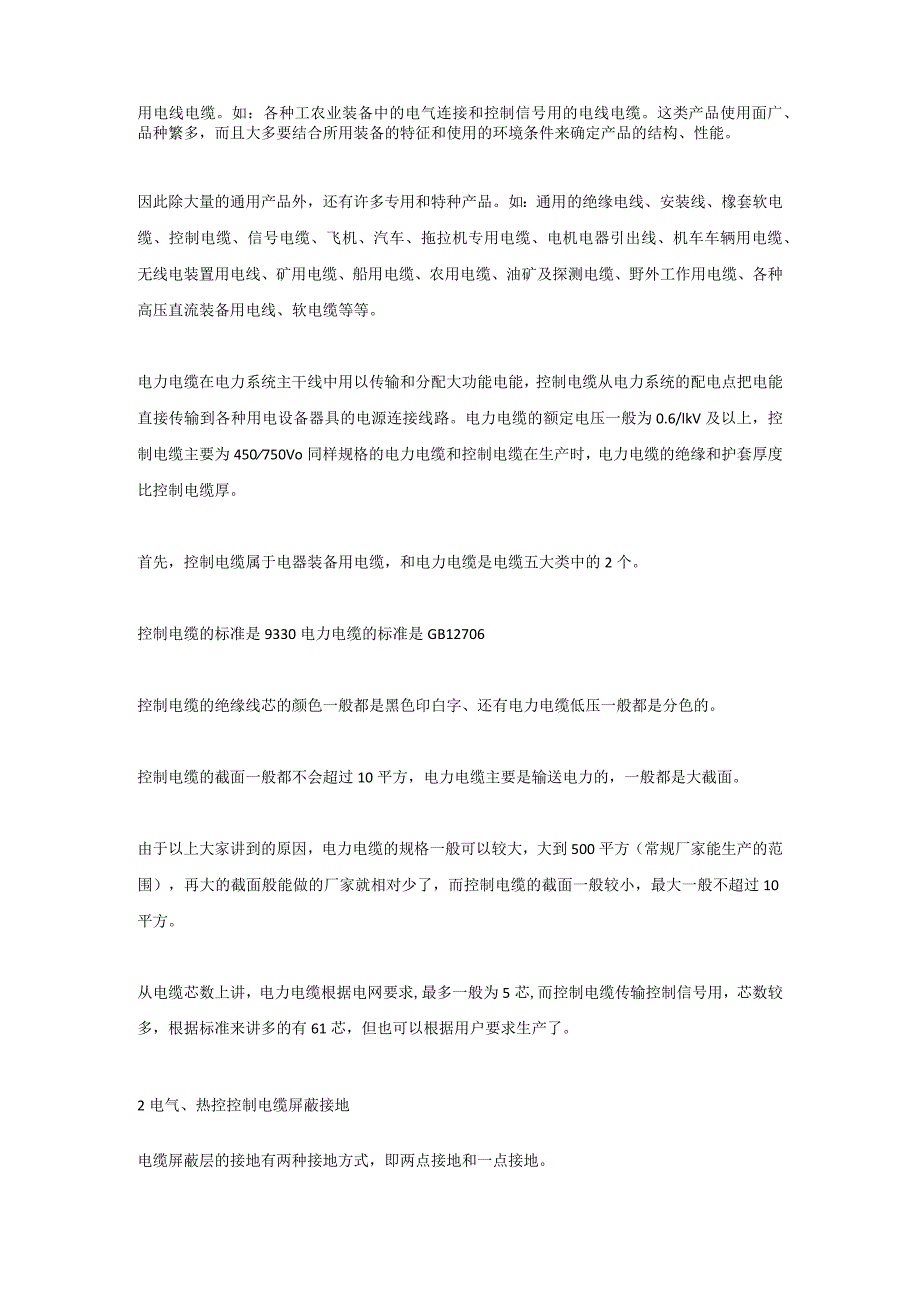

3、电能直接传送到各种用电设备、器具的电源连接用电线电缆。如：各种工农业装备中的电气连接和控制信号用的电线电缆。这类产品使用面广、品种繁多，而且大多要结合所用装备的特征和使用的环境条件来确定产品的结构、性能。因此除大量的通用产品外，还有许多专用和特种产品。如：通用的绝缘电线、安装线、橡套软电缆、控制电缆、信号电缆、飞机、汽车、拖拉机专用电缆、电机电器引出线、机车车辆用电缆、无线电装置用电线、矿用电缆、船用电缆、农用电缆、油矿及探测电缆、野外工作用电缆、各种高压直流装备用电线、软电缆等等。电力电缆在电力系统主干线中用以传输和分配大功能电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的
4、电源连接线路。电力电缆的额定电压一般为0.6/lkV及以上，控制电缆主要为450750Vo同样规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚。首先，控制电缆属于电器装备用电缆，和电力电缆是电缆五大类中的2个。控制电缆的标准是9330电力电缆的标准是GB12706控制电缆的绝缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。控制电缆的截面一般都不会超过10平方，电力电缆主要是输送电力的，一般都是大截面。由于以上大家讲到的原因，电力电缆的规格一般可以较大，大到500平方（常规厂家能生产的范围），再大的截面般能做的厂家就相对少了，而控制电缆的截面一般较小，最大一

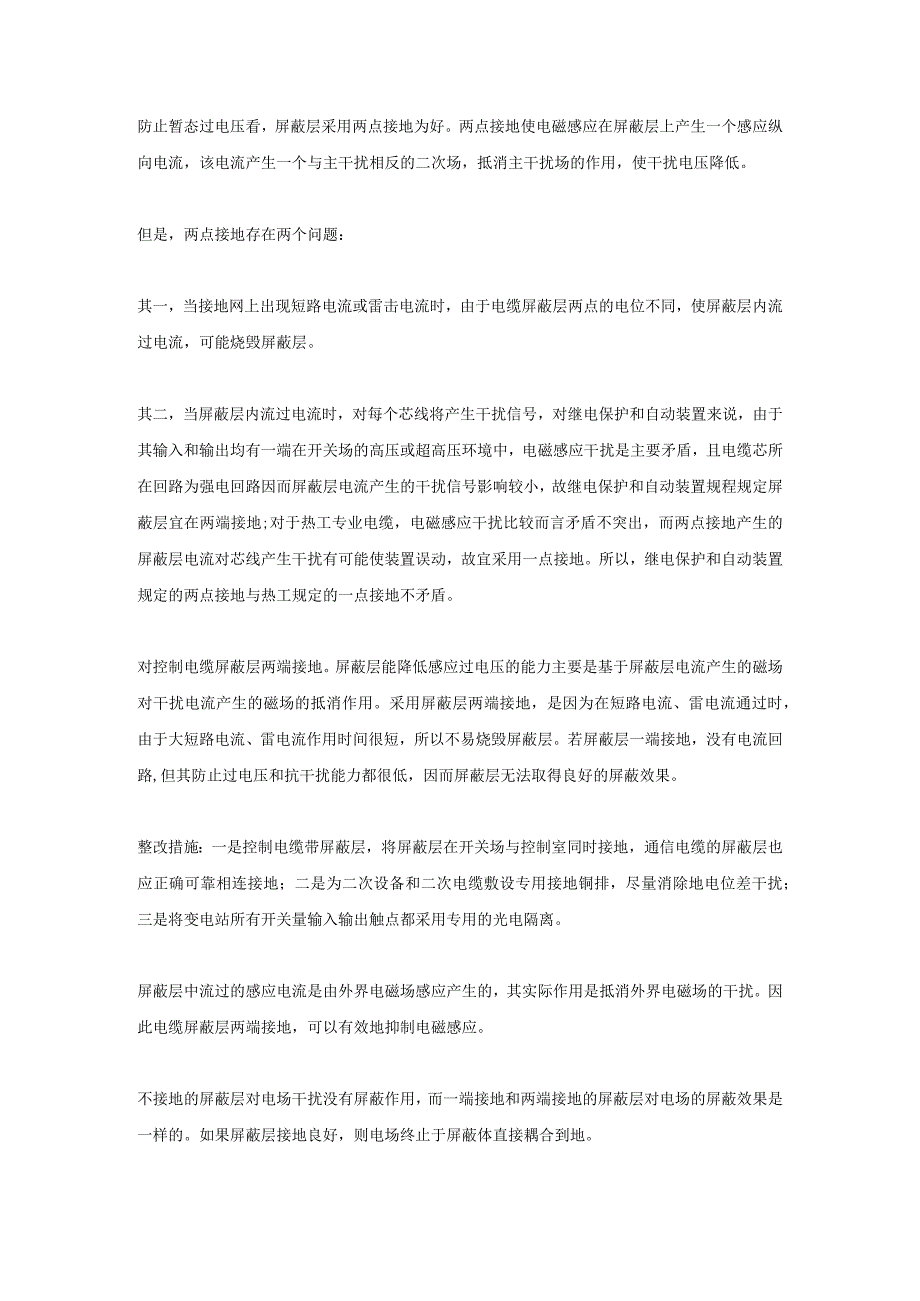

5、般不超过10平方。从电缆芯数上讲，电力电缆根据电网要求,最多一般为5芯,而控制电缆传输控制信号用，芯数较多，根据标准来讲多的有61芯，但也可以根据用户要求生产了。2电气、热控控制电缆屏蔽接地电缆屏蔽层的接地有两种接地方式，即两点接地和一点接地。防止暂态过电压看，屏蔽层采用两点接地为好。两点接地使电磁感应在屏蔽层上产生一个感应纵向电流，该电流产生一个与主干扰相反的二次场，抵消主干扰场的作用，使干扰电压降低。但是，两点接地存在两个问题：其一，当接地网上出现短路电流或雷击电流时，由于电缆屏蔽层两点的电位不同，使屏蔽层内流过电流，可能烧毁屏蔽层。其二，当屏蔽层内流过电流时，对每个芯线将产生干扰信号，对
6、继电保护和自动装置来说，由于其输入和输出均有一端在开关场的高压或超高压环境中，电磁感应干扰是主要矛盾，且电缆芯所在回路为强电回路因而屏蔽层电流产生的干扰信号影响较小，故继电保护和自动装置规程规定屏蔽层宜在两端接地;对于热工专业电缆，电磁感应干扰比较而言矛盾不突出，而两点接地产生的屏蔽层电流对芯线产生干扰有可能使装置误动，故宜采用一点接地。所以，继电保护和自动装置规定的两点接地与热工规定的一点接地不矛盾。对控制电缆屏蔽层两端接地。屏蔽层能降低感应过电压的能力主要是基于屏蔽层电流产生的磁场对干扰电流产生的磁场的抵消作用。采用屏蔽层两端接地，是因为在短路电流、雷电流通过时，由于大短路电流、雷电流作用
7、时间很短，所以不易烧毁屏蔽层。若屏蔽层一端接地，没有电流回路,但其防止过电压和抗干扰能力都很低，因而屏蔽层无法取得良好的屏蔽效果。整改措施：一是控制电缆带屏蔽层，将屏蔽层在开关场与控制室同时接地，通信电缆的屏蔽层也应正确可靠相连接地；二是为二次设备和二次电缆敷设专用接地铜排，尽量消除地电位差干扰；三是将变电站所有开关量输入输出触点都采用专用的光电隔离。屏蔽层中流过的感应电流是由外界电磁场感应产生的，其实际作用是抵消外界电磁场的干扰。因此电缆屏蔽层两端接地，可以有效地抑制电磁感应。不接地的屏蔽层对电场干扰没有屏蔽作用，而一端接地和两端接地的屏蔽层对电场的屏蔽效果是一样的。如果屏蔽层接地良好，则电场终止于屏蔽体直接耦合到地。屏蔽电缆的金属屏蔽层具有静电屏蔽作用，使一次线高压电源的强电力线终止于金属屏蔽,内部的电场强度为零，从而使处于屏蔽层内的芯线免受外部强电场的干扰影响。从静电屏蔽的角度出发，为了使屏蔽层表面是一个固定的等电位面，应将屏蔽层一端接地。
