1、2设计依据及采用标准规范2.1 设计依据(1) 业主与我司签订的设计合同(2) 西永微电园控规整合图(3) 业主提供的现状管线、地形测量资料(4) 业主提供的其它资料(5) 现场走访调查获得的资料2.2 采用的主要设计规范、标准国家规范城市道路交叉口规划规范(GB506472011)城市道路交通规划设计规范(GB 50220-95)无障碍设计规范(GB 50763-2012)城市道路交通设施设计规范(GB 50688-2011)建筑与市政工程无障碍通用规范(GB 55019-2021)城市道路交通工程项目规范(GB5501I-202I)建筑边坡工程技术规范(GB5 0330-2013)泡凝土结
2、构设计规范(GB 50010-2010) (2015版)建筑地基基础设计规范GB 50(X)7-2011)室外排水设计标准(GB50014-2021)室外给水设计标准(GB50013-2018)建筑给水排水设计标准(GB 50015-2019)消防给水及消火栓系统技术规范(GB 50974.2014)第一卷第五册西欣路改造工程第一分册道路、管网、照明工程施工图设计说明1工程概况1.1 项目区位ffll-西欣路区位图1.2 工程规模项目名称：西欣路改造工程项目建设地址：项目业主：项目概况：西欣路为现状已建成道路，等级为城市次干路，设计速度为40kmh,标准路幅为23.5m,双向4车道。本次改造段

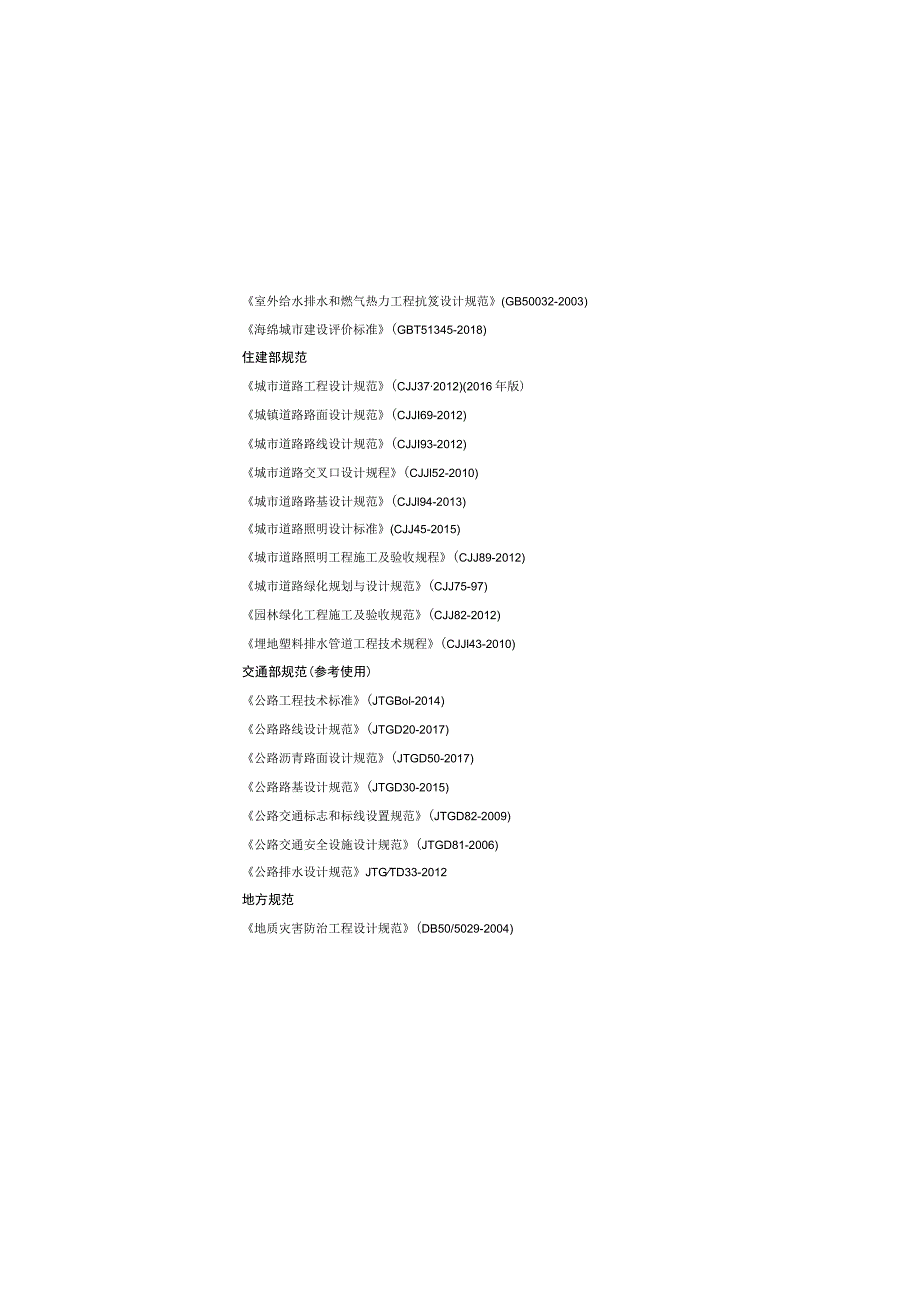

3、范围：西起永祥路交叉口，起点桩号KO+O1L(XX),由西向东延仲，止于与科学大道交叉口，终点桩号K0+5840,全长573m。在现状道路的基础上，主要对人行道(含路缘石、路边石、人行道砖、盲道砖等)进行品质提升，及对现有交通标志标线进行规范及根据需要进行增加。U工程设计范围及主要设计内容本工程主要设计内容包含工程范围内的道路工程、管网工程、照明工程、交通工程等。IJ设计内容分册情况西欣路改造工程施工图设计为第一卷第五册，本册共计二个分册，即第一分册道路、管网、照明工程瓦第二分册交通工程讥本册为第一分册道路、管网、照明工程九室外给水排水和燃气热力工程抗笈设计规范(GB50032-2003)海绵
4、城市建设评价标准(GBT51345-2018)住建部规范城市道路工程设计规范(CJJ372012)(2016年版)城镇道路路面设计规范(CJJI69-2012)城市道路路线设计规范(CJJI93-2012)城市道路交叉口设计规程(CJJl52-2010)城市道路路基设计规范(CJJl94-2013)城市道路照明设计标准(CJJ45-2015)城市道路照明工程施工及验收规程(CJJ89-2012)城市道路绿化规划与设计规范(CJJ75-97)园林绿化工程施工及验收规范(CJJ82-2012)埋地塑料排水管道工程技术规程(CJJl43-2010)交通部规范(参考使用)公路工程技术标准(JTGBol

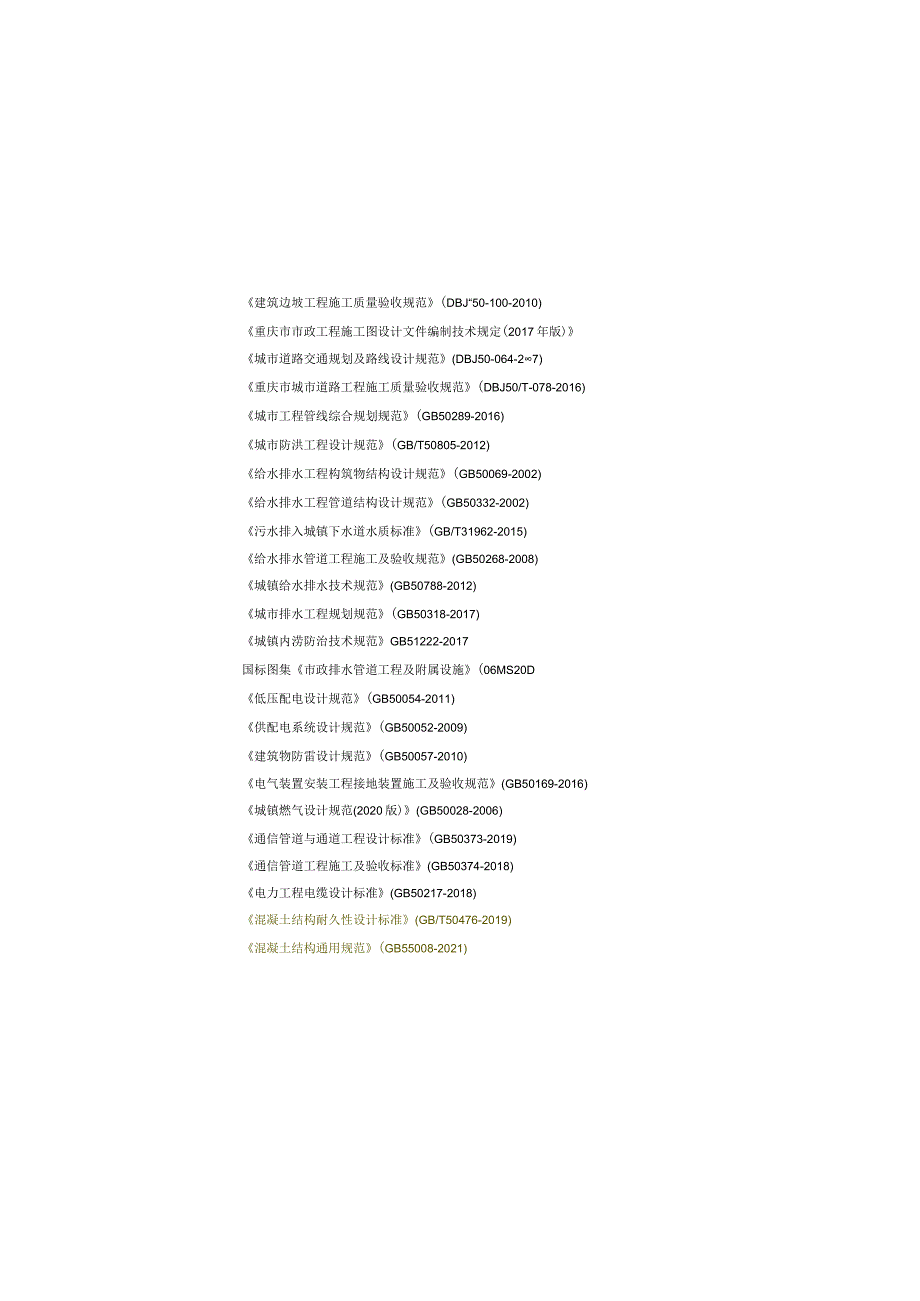

5、-2014)公路路线设计规范(JTGD20-2017)公路沥青路面设计规范(JTGD50-2017)公路路基设计规范(JTGD30-2015)公路交通标志和标线设置规范(JTGD82-2009)公路交通安全设施设计规范(JTGD81-2006)公路排水设计规范JTGTD33-2012地方规范地质灾害防治工程设计规范(DB50/5029-2004)建筑边坡工程施工质量验收规范(DBJ“50-100-2010)重庆市市政工程施工图设计文件编制技术规定(2017年版)城市道路交通规划及路线设计规范(DBJ50-064-27)重庆市城市道路工程施工质量验收规范(DBJ50/T-078-2016)城市工
6、程管线综合规划规范(GB50289-2016)城市防洪工程设计规范(GB/T50805-2012)给水排水工程构筑物结构设计规范(GB50069-2002)给水排水工程管道结构设计规范(GB50332-2002)污水排入城镇下水道水质标准(GB/T31962-2015)给水排水管道工程施工及验收规范(GB50268-2008)城镇给水排水技术规范(GB50788-2012)城市排水工程规划规范(GB50318-2017)城镇内涝防治技术规范GB51222-2017国标图集市政排水管道工程及附属设施(06MS20D低压配电设计规范(GB50054-2011)供配电系统设计规范(GB50052-2
7、009)建筑物防雷设计规范(GB50057-2010)电气装置安装工程接地装置施工及验收规范(GB50169-2016)城镇燃气设计规范(2020版)(GB50028-2006)通信管道与通道工程设计标准(GB50373-2019)通信管道工程施工及验收标准(GB50374-2018)电力工程电缆设计标准(GB50217-2018)混凝土结构耐久性设计标准(GB/T50476-2019)混凝土结构通用规范(GB55008-2021)建筑结构荷载规范(GB500092012)混凝土结构工程施工质量验收规范(GB50204-2015)建筑基坑工程监测技术标准(GB50497-2019)建筑与市政工
8、程抗震通用规范(GB55002-2021)建筑与市政地基基础通用规范(GB55003-2021)建筑工程抗震设防分类标准(GB50223-2008)建筑抗震设计规范(GBSO(Hl-2010)(2016年版)城镇道路路基设计规范（DBJ50d45-2012）山地城市室外排水管渠设计标准（DBJ50/T296-2018）重庆市城市规划管理技术规定（2018版）重庆市建设领域禁止、限制使用落后技术通告（2019年版）危险性较大的分部分项工程安全管理实施细则2019年版）重庆市海绵城市建设工程设计文件编制深度规定（低影响开发雨水系统（试行）重庆市海绵城市规划与设计导则（试行）（2016年12月）；关
9、于印发重庆市海绵城市建设管理办法（试行）的通知（渝府办发（2018）135号）重庆市城市道路与开放空间低影响开发雨水设施标准设计图集（DJBT-103）低影响开发雨水系统设计标准（DBJ50T-292-2018）市建委关于规范房屋建筑和市政基础设施项目海绵城市建设管理的意见低影响开发设施运行维护技术标准18DBJ50/T-276-2017海绵城市绿地设计技术标准DBJ50/T-293-2018海绵城市建设项目评价标准DBJ50/T-365-20202.3对强制性条文执行情况本项目各项设计指标严格执行国家现行规范和设计标准，不存在违反行业现行规范强制性条文的情况。12横断面设计本次西欣路改造，路
10、幅宽度采用现状，具体分配如下：B=5.0m（人行道）40.25m（路缘带）+3.25.m（车行道）+3.25m（车行道）+3.25m（车行道）+3.25m（车行道）+0.25m（路缘带）+5.0m（人行道）=23.5m会芝破花 IU /jEs7l2M*4ic-1S*U9fca1%即41，卜65声3251J乃1325卜325如“评评卜例5835。I5002N图6-2改造后西欣路标准横断面SJ平面交叉口设计本次西欣路改造含西丰小学前一处交叉口，为次干路与支路相交，根据前期与交巡警对接意见,此交叉口范围交通组织为让行，道路利用原有道路，不做改变。道路西侧与永祥路交叉口、东侧与科学大道交叉口不在本次设
11、计范围，道路接顺。工4人行系统设计5.4.1 人行过街设施设计为确保行人安全穿越道路，所有道路交叉口处根据具体人流去向加划人行过街斑马线，保证行人安全通过交叉口。具体详见交通工程平面图。5.4.2 人行道平面布置人行道平面布置主要包含路缘石、路边石、植树圈、盲道，具体相对位置如下图。根据现场踏通过现场踏勘，现状西欣路人行道主要存在以下问题：1、现状人行道存在局部沉降、铺装破损、铺装样式凌乱；2、因人行道路缘石出露高度低，较多车辆驶入人行道停放，影响行人通行：3、新树池修好后老树池处没进行处理：4、盲道行走不顺畅。本次拟对现状人行道按高新区导则要求进行翻新改造。IQ现状道路管线调查通过实地踏勘现
12、场，结合地形图资料，现状西欣路人行道存在电力、电信、污水等检查井。人行道本次改造后会高于现状人行道约IOcm,需要对现有检查井进行升井，对破损锈蚀井盖进行替换。4技术标准本次西欣路改造秉承以人为本的发展理念，旨在提升道路交通运输功能。西欣路为现状已建成道路，道路线位基本与现状保持一致，为双向4车道，等级为城市次干路，设计速度为40kmh,标准路幅为23.5m,以交通功能为主，兼有服务功能的城市次干路，本次改造车行道维持原状。S道路工程5.1路线设计本次改造西欣路路线平面、纵断面与现状保持一致，不再另行设计。S6-1西欣踣平茴图5.4.6车止石设计因考虑无障碍时设置了全坡，导致部分人行道与车行道
13、齐平，为防止车辆驶入人行道，在人行道上设置乍止石，间距为l5m,具体样式后期由业主确定。Ss绿化景观设计本次改造绿化景观内容为人行道上行道树补栽。因现状人行道上行道树已种植，且植树圈已更换，对现有行道树和新更换植树圈考虑利用。具体为：现有行道树位置不变，人行道整体抬升后，根据抬升后标高重新安放植树圈：设计终点附近北侧部分人行道无行道树，本次进行补栽，树种暂定与现有树种保持一致，采用香樟。同时，本次考虑对枯死树木进行更换。植树圈采用花岗岩，尺寸为1220140cmo工6人行道结构层施工要点(1)仿花岗岩生态砖透水砖抗压强度平均值不小于35MPa,单块最小值不小于3OMPa,抗折破坏荷载不小于60
