1、轻轨修理站周边市政道路工程照明工程施工图设计说明GBl3955-2017GBT24907-2010GBT24827-2015GBT31832-2015GB50034-2013GB50217-2018GB50053-201320KV及以下变电所设计规范1项目概况及设计范围1.l项目概况巴南区区位优越，位于重庆市主城南部，属主城九区之一，在市委、市政府提出的五大功能区战略中，巴南区位于都市功能拓展区，是未来城市发展的重点区域。在总规深化中，都市功能拓展区大力发展物流会展、仓储配送等现代服务业，建设大型聚居区。轻轨修理站周边市政道路工程位于巴南区铜锣山以西，渝南大道（轻轨3号线鱼胡路站）东侧，设计范
2、围起点南接现状道路龙兰街，终点北至轻轨角检修基地外侧规划道路，全长457.427mo本道路的主要功能是服务于两侧居住用地，由于地块发件时序不同，部分征地拆迁工作滞后，故根据业主要求，本项目分两期建设，一期工程范围为KO+三KO+235,一期全长235m：二期工程范围为K0+235-K0+457.427,二期全长为222.427m0等级均为城市支路，标准路幅宽度为16m,双向两车道，设计时速为20kmh.本次施工图设计为二期范围K0+235-K0+457.427段。设计道路为沥青路面。1.2工程设计范围本次设计内容包括：道路工程、交通工程、排水工程、照明工程、给水工程、电力工程、结构工程等附属工
3、程。本册为：照明工程。本次设计范围：供配电系统、照明系统及防雷接地系统。2设计依据城市道路照明设计标准CJJ45-2015供配电系统设计规范GB50052-2009低压配电设计规范GB50054-20U建筑物防雷设计规范GB50057-2010剩余电流动作保护装置安装和运行道路照明用LED灯性能要求道路与街路照明灯具性能要求LED城市道路照明应用技术要求建筑照明设计标准电力工程电缆设计标准城市道路照明工程施工及验收规程CJJ89-2012电气装置安装工程接地装置施工及验收规范GB50169-2016电气装置安装工程低压电器施工及验收规范GB50254-2014电气装置安装工程电缆线路施工及验收
4、标准GB50168-2018OkV以下配线工程施工与验收规范GB50575-2010建筑物防雷工程施工与质量验收规范GB50601-2010城市道路交通工程项目规范GB55011-2021建筑电气与智能化通用规范GB55024-2022市容环卫工程项目规范GB55013-2021建筑与市政工程抗震通用规范GB55002-2021施工现场临时用电安全技术规范JGJ46-2005交流电气装置的接地设计规范GB50065-20113供配电系统本工程照明设备均为三级用电负荷，各照明回路采用AC380/220V供电，LED单灯在开关电源后采用DC24V供电。本工程总计算负荷为l.31kW（已在一期预留该

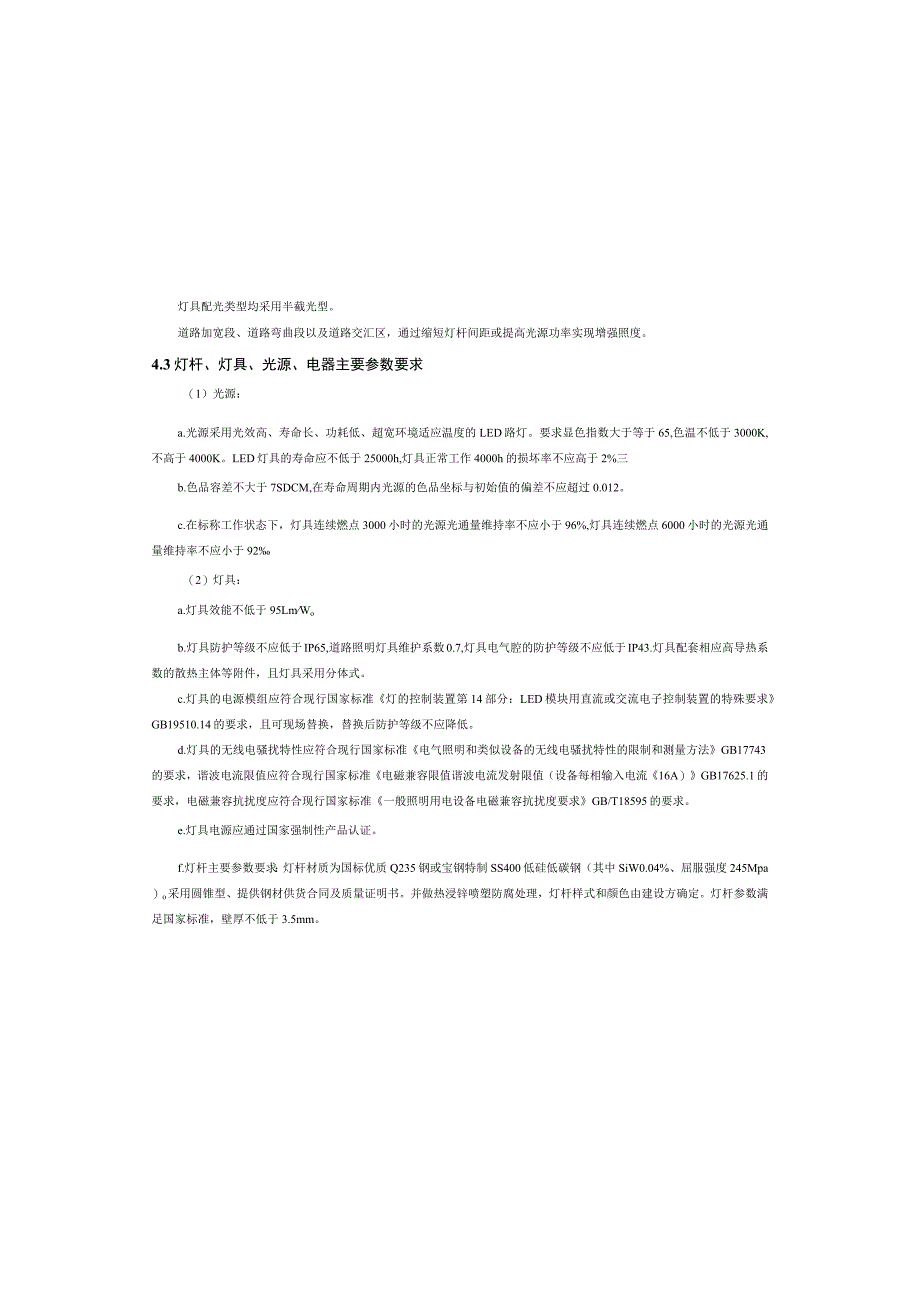

5、部分负荷），一期室外照明配电箱电源引自周边道路箱变预留低压回路（己实施）。本期直接利用一期照明电源供电。照明回路采用220/380V电压，三相供电，本工程供电用量利用一期计量，不单独设置计量。本工程低压供电半径在500米左右，要求正常运行情况下，照明灯具端电压为额定电压的90%105%o灯具配光类型均采用半截光型。道路加宽段、道路弯曲段以及道路交汇区，通过缩短灯杆间距或提高光源功率实现增强照度。4.3灯杆、灯具、光源、电器主要参数要求（1）光源：a.光源采用光效高、寿命长、功耗低、超宽环境适应温度的LED路灯。要求显色指数大于等于65,色温不低于3000K,不高于4000K。LED灯具的寿命应
6、不低于25000h,灯具正常工作4000h的损坏率不应高于2%三b.色品容差不大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012。c.在标称工作状态下，灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不应小于92（2）灯具：a.灯具效能不低于95LmWob.灯具防护等级不应低于IP65,道路照明灯具维护系数0.7,灯具电气腔的防护等级不应低于IP43.灯具配套相应高导热系数的散热主体等附件，且灯具采用分体式。c.灯具的电源模组应符合现行国家标准灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求GB19
7、510.14的要求，且可现场替换，替换后防护等级不应降低。d.灯具的无线电骚扰特性应符合现行国家标准电气照明和类似设备的无线电骚扰特性的限制和测量方法GB17743的要求，谐波电流限值应符合现行国家标准电磁兼容限值谐波电流发射限值（设备每相输入电流16A）GB17625.1的要求，电磁兼容抗扰度应符合现行国家标准一般照明用电设备电磁兼容抗扰度要求GB/T18595的要求。e.灯具电源应通过国家强制性产品认证。f.灯杆主要参数要求：灯杆材质为国标优质Q235钢或宝钢特制SS400低硅低碳钢（其中SiW0.04%、屈服强度245Mpa）o采用圆锥型、提供钢材供货合同及质量证明书。并做热浸锌喷塑防腐

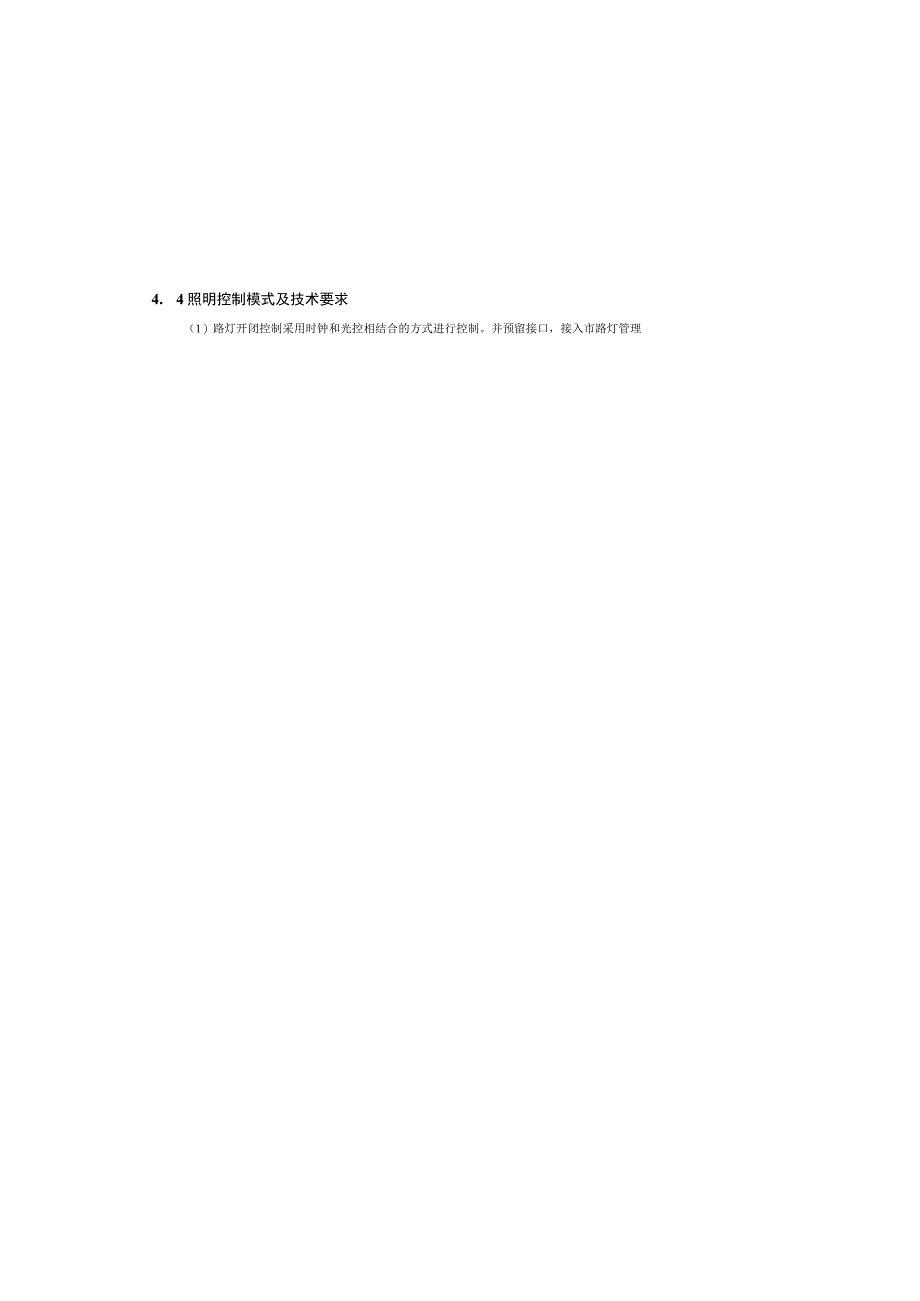

8、处理，灯杆样式和颜色由建设方确定。灯杆参数满足国家标准，壁厚不低于3.5mm。4. 4照明控制模式及技术要求（1）路灯开闭控制采用时钟和光控相结合的方式进行控制。并预留接口，接入市路灯管理4照明系统4.1 主要设计标准和参数道路照明标准表级别道路名称平均亮度Lav(cdm2)均匀度Lmin/Lav眩光限制阈值增量TI(给最大初始值环境比SR最小值平均照度Eh,av(lx)均匀度Emin/Eav功率密度LPD(W/m2)HI轻轨修理站周边市政道路0.750.415-100.30.5道路照明设计参数表级别道路名称平均亮度Lav(cdm2)均匀度Lmin/Lav眩光限制制值增量TIT)最大初始值环境
9、比SR最小值平均照度Eh,av(lx)均匀度Emin/Eav功率密度LPD(W/m2)HI轻轨修理站周边市政道路0.850.415-11.40.30.33人行照明标准表道路名称级别路面平均照度维持值(Ix)路面最小照度维持值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值(Ix)支路4511.51人行照明设计参数表路称道名级别路面平均照度维持值(Ix)路面最小照度维持值(Ix)最小垂直照度维持值UX)最小半柱面照度维持值(Ix)支路4511.51交会区照度为301x,照度均匀度为0.4。4.2 道路照明布置方式本工程照明采用双臂路灯沿道路两侧双侧交错布置，灯杆高度为8+6m,其中，车行道
10、侧选用光源功率为60W的高光效LED灯具，臂长1.5m,仰角10,人行道侧选用光源功率为30W的高光效LED灯具，臂长1m,仰角5,设置在距离路缘石边缘0.65米的人行道侧。布置方式与一期一致。补偿后功率因数不低于O.92。(3)本工程照明灯具的开闭通过智能路灯节电器根据照度或时间自动控制，也可手动控制。照明回路与现状石科路控制方式保持一致，道路照明灯具按全、半夜分组，半夜可关闭部分灯具。所有灯具均可根据时钟和照度自动开闭，实现节能运行。6安全措施6.1 防雷及过电压保护措施与要求(1)利用金属灯杆作为接闪器和引下线，与基础钢筋接地作可靠连接。低压进线总开关处设置电涌保护器，对间接雷电和直接雷
11、电影响或其他瞬时过压的电涌进行保护。(2)对安装高度在15m以上或其他安装在高耸构筑物上的照明装置,应按现行国家标准建筑物防雷设计规范GB50057的规定配置避雷装置.6.2 接地型式的选择与要求(1)路灯低压配电系统采用TN-S接地型式，N线与PE线在箱变中性点接地后完全分开。(2)道路照明灯具利用金属灯杆的基础钢筋作接地极，并沿电缆保护管通长敷设一根40X4热镀锌扁钢作为接地线，采用12热镀锌圆钢将灯杆地脚螺栓与热镀锌扁钢可靠焊接。接地扁钢除在线路首端、末端、分支点处设重更接地极外，还要求每隔IoOm再设重受接地，接地极采用L50X5热镀锌角钢，L=2.5m,埋深不小于O.8m。接地极要求
12、靠近灯杆设置，灯杆基础钢筋、扁钢、灯杆、基座等金属体均应与PE线可靠连接。要求接地电阻不大于1欧姆，如果实测大于1欧姆，则增加人工接地极。人工接地极做法详：国标14D504接地装置安装图集。(3)电气装置的下列金属部分，均应与接地装置可靠连接。a.变压器、配电柜等的金属底座和外壳。b.配电装置的金属构架及靠近带电部位的金属遮拦等。c.电力电缆的金属接线盒和保护管。d.路灯的金属灯杆。e.其他因绝缘破坏可能使其带电的外露导体。6.3 电缆分支方式的选择与要求灯具分支线与供电干线的接线方式采用穿刺线夹分线方式。处路灯三遥控制。（2）道路照明采用集中遥控系统，远动终端应具有在通信中断的情况下自动开关
13、路灯的控制功能和手动应急控制功能。（3）道路照明开灯和关灯时的天然光照度水平，快速路和主干路为301x,次干路和支路为201x。4.5照明线缆及敷设（1）供电电缆照明供电干线采用YJV-IkV五芯铜芯交联聚乙烯绝缘聚氯乙烯护套电缆，引至灯具的分支线采用BYY-3x2.5绝缘铜芯电缆。为平衡三相负荷，灯具接线采用LI、L2、L3、Ll、L2、L3三相跳跃式接线顺序。灯具分支线与供电干线的接线方式采用穿刺线夹分线方式。本工程各相线、零线按国家相关规范分别加以区分。电缆芯线的连接采用压接，所有的连接接头必须在检查井内，电缆的接头和终端头采用热缩护套，保护管内不得有电缆接头。在每一接线井内的电缆应留有
14、0.5米长的余量。（2）电缆保护管道路照明供电干线穿PVCllO塑料双壁波纹管在人行道下埋地敷设，每回路各穿一根保护管，管内预留8#铁丝，便于穿线。路灯管线管孔数量共3孔，路灯使用2孔，预留交通信号或景观照明1孔。管线过街处采用SCIOoX4.Onun热镀锌钢管保护，并加混凝土包封。照明管线在人行道下覆土不小于0.5m,在车行道下覆七不小于1.0m。（3）手孔井本工程在每处灯具旁均设置一个400X400型（4孔及以下）或中型（5、8孔）双层防盗检查井，普通灯杆下采用400X400型检查井，过街采用600X600型检查井，雨水采用自然渗漏方式。5照明节能措施（1）本工程光源采用高光通LED灯，L
15、ED路灯灯具效能不低于95LmW,灯具效率不低于70%o光源及配件的能效指标应符合国家现行有关能效标准的要求。（2）所有的路灯灯具为成套LED灯，功率因素达到0.95：在箱变处设置集中补偿，要求解释规定。（9）灯杆基础下法兰盘必须水平安装，要求灯杆倾斜度W3%。上下法兰盘采用双螺帽配平垫、弹垫固定。灯杆安装校正后，将螺栓打黄油后用塑料薄膜包扎，浇筑在人行道垫层内。安装完毕后螺栓多余部分应切除，固定螺帽顶外留IOmm即可。（10）路灯供电电缆沟采用沙填，标破覆盅，其他相应要求以路灯处为准。（11）图中未尽事宜，应参照国家和地方有关规定、标准、规范执行，施工中若有问题可与设计、业主协商解决，工程施工应符合城市道路照明工程施工及验收规范CJJ89的要求。7照明部分工程数量表序
