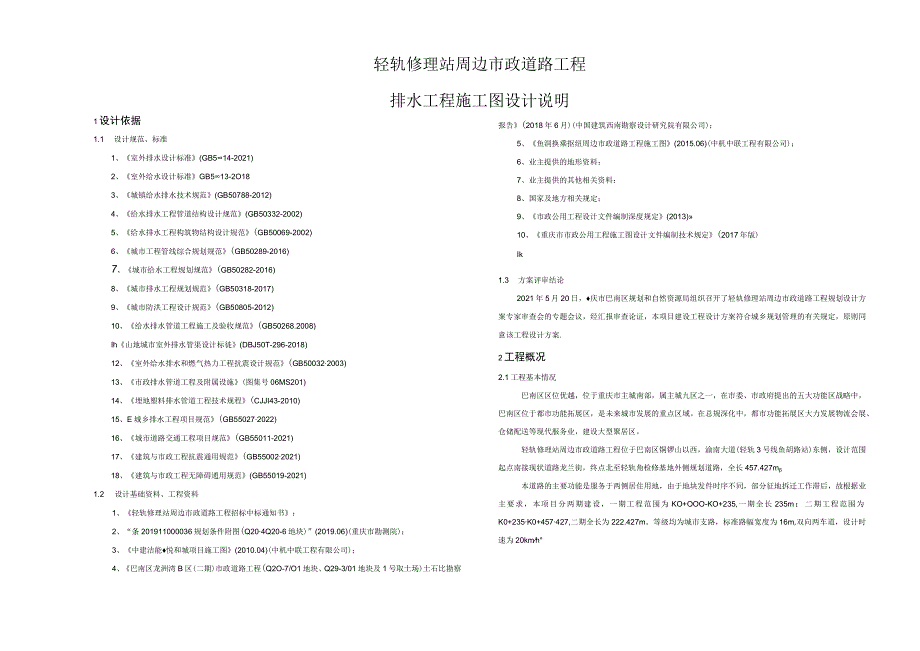

1、轻轨修理站周边市政道路工程排水工程施工图设计说明1设计依据1.1 设计规范、标准1、室外排水设计标准(GB514-2021)2、室外给水设计标准GB513-2O183、城镇给水排水技术规范(GB50788-2012)4、给水排水工程管道结构设计规范(GB50332-2002)5、给水排水工程构筑物结构设计规范(GB50069-2002)6、城市工程管线综合规划规范(GB50289-2016)7、城市给水工程规划规范(GB50282-2016)8、城市排水工程规划规范(GB50318-2017)9、城市防洪工程设计规范(GB50805-2012)10、给水排水管道工程施工及验收规范(GB5026
2、8.2008)Ih山地城市室外排水管渠设计标徙(DBJ50T-296-2018)12、室外给水排水和燃气热力工程抗震设计规范(GB500322003)13、市政排水管道工程及附属设施(图集号06MS201)14、埋地塑料排水管道工程技术规程(CJJI43-2010)15、E城乡排水工程项目规范(GB550272022)16、城市道路交通工程项目规范(GB55011-2021)17、建筑与市政工程抗震通用规范(GB550022021)18、建筑与市政工程无障碍通用规范(GB55019-2021)1.2 设计基础资料、工程资料1、轻轨修理站周边市政道路工程招标中标通知书：2、“条201911000
3、036规划条件附图(Q204Q20-6地块)”(2019.06)(重庆市勘测院)；3、中建洁能悦和城项目施工图(2010.04)(中机中联工程有限公司)；4、巴南区龙洲湾B区(二期)市政道路工程(Q2O-7/O1地块、Q29-3/01地块及1号取土场)土石比勘察报告(2018年6月)(中国建筑西南勘察设计研究院有限公司)；5、鱼洞换乘抠纽周边市政道路工程施工图(2015.06)(中机中联工程有限公司)；6、业主提供的地形资料；7、业主提供的其他相关资料：8、国家及地方相关规定；9、市政公用工程设计文件编制深度规定(2013)10、重庆市市政公用工程施工图设计文件编制技术规定(2017年版)Ik
4、1.3 方案评审结论2021年5月20日，庆市巴南区规划和自然资源局组织召开了轻轨修理站周边市政道路工程规划设计方案专家审查会的专题会议，经汇报审查论证，本项目建设工程设计方案符合城乡规划管理的有关规定，原则同意该工程设计方案.2工程概况2.1工程基本情况巴南区区位优越，位于重庆市主城南部，属主城九区之一，在市委、市政府提出的五大功能区战略中，巴南区位于都市功能拓展区，是未来城市发展的重点区域。在总规深化中，都市功能拓展区大力发展物流会展、仓储配送等现代服务业，建设大型聚居区。轻轨修理站周边市政道路工程位于巴南区铜锣山以西，渝南大道(轻轨3号线鱼胡路站)东侧，设计范围起点南接现状道路龙兰街，终

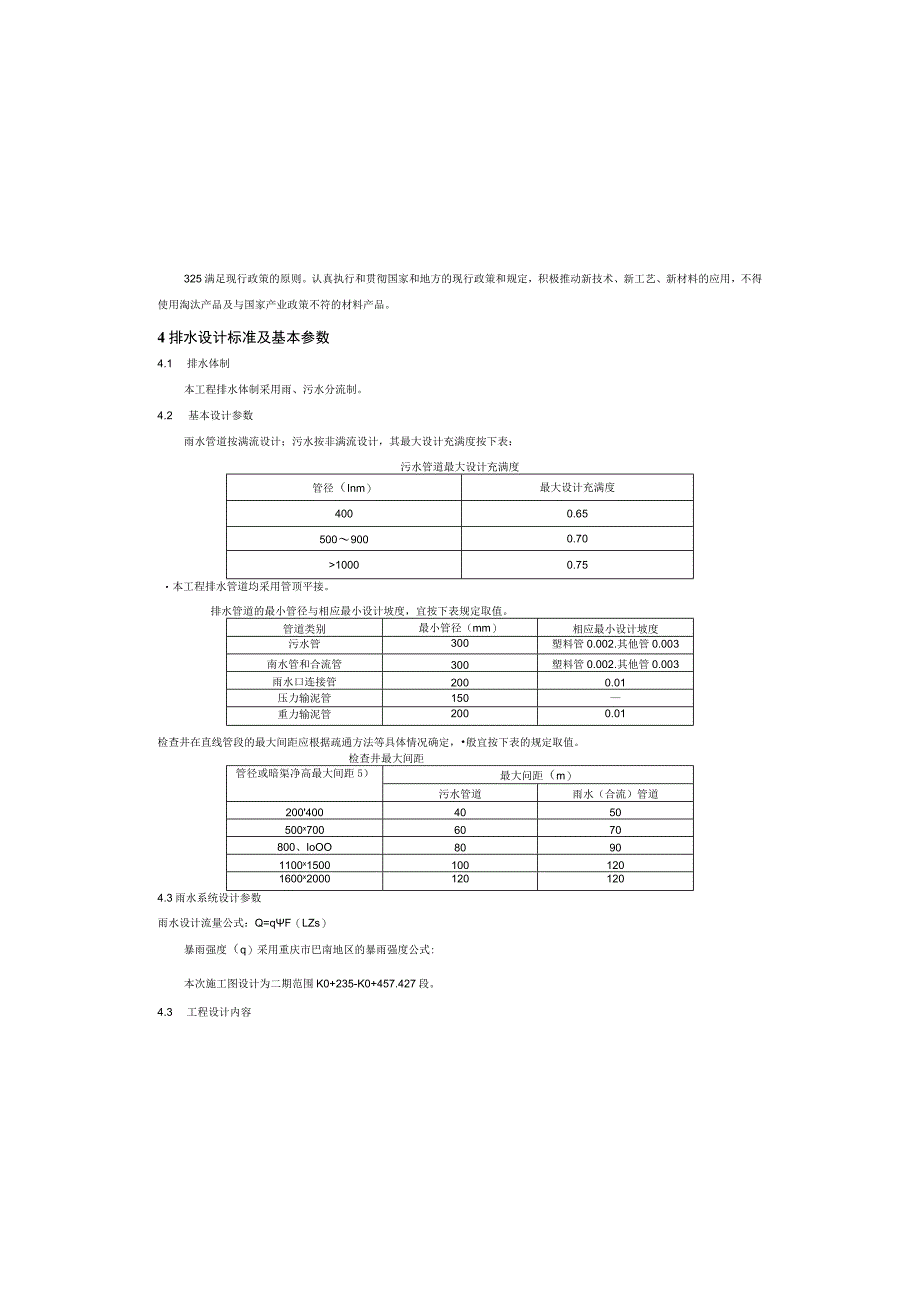

5、点北至轻轨角检修基地外侧规划道路，全长457.427m本道路的主要功能是服务于两侧居住用地，由于地块发件时序不同，部分征地拆迁工作滞后，故根据业主要求，本项目分两期建设，一期工程范围为KO+OOO-KO+235,一期全长235m：二期工程范围为K0+235K0+457427,二期全长为222.427m。等级均为城市支路，标准路幅宽度为16m,双向两车道，设计时速为20kmh325满足现行政策的原则。认真执行和贯彻国家和地方的现行政策和规定，积极推动新技术、新工艺、新材料的应用，不得使用淘汰产品及与国家产业政策不符的材料产品。4排水设计标准及基本参数4.1 排水体制本工程排水体制采用雨、污水分流
6、制。4.2 基本设计参数雨水管道按满流设计；污水按非满流设计，其最大设计充满度按下表：污水管道最大设计充满度管径（Inm）最大设计充满度4000.655009000.7010000.75本工程排水管道均采用管顶平接。排水管道的最小管径与相应最小设计坡度，宜按下表规定取值。管道类别最小管径（mm）相应最小设计坡度污水管300塑料管0.002.其他管0.003南水管和合流管300塑料管0.002.其他管0.003雨水口连接管2000.01压力输泥管150重力输泥管2000.01检查井在直线管段的最大间距应根据疏通方法等具体情况确定，般宜按下表的规定取值。检查井最大间距管径或暗渠净高最大间距5）最大

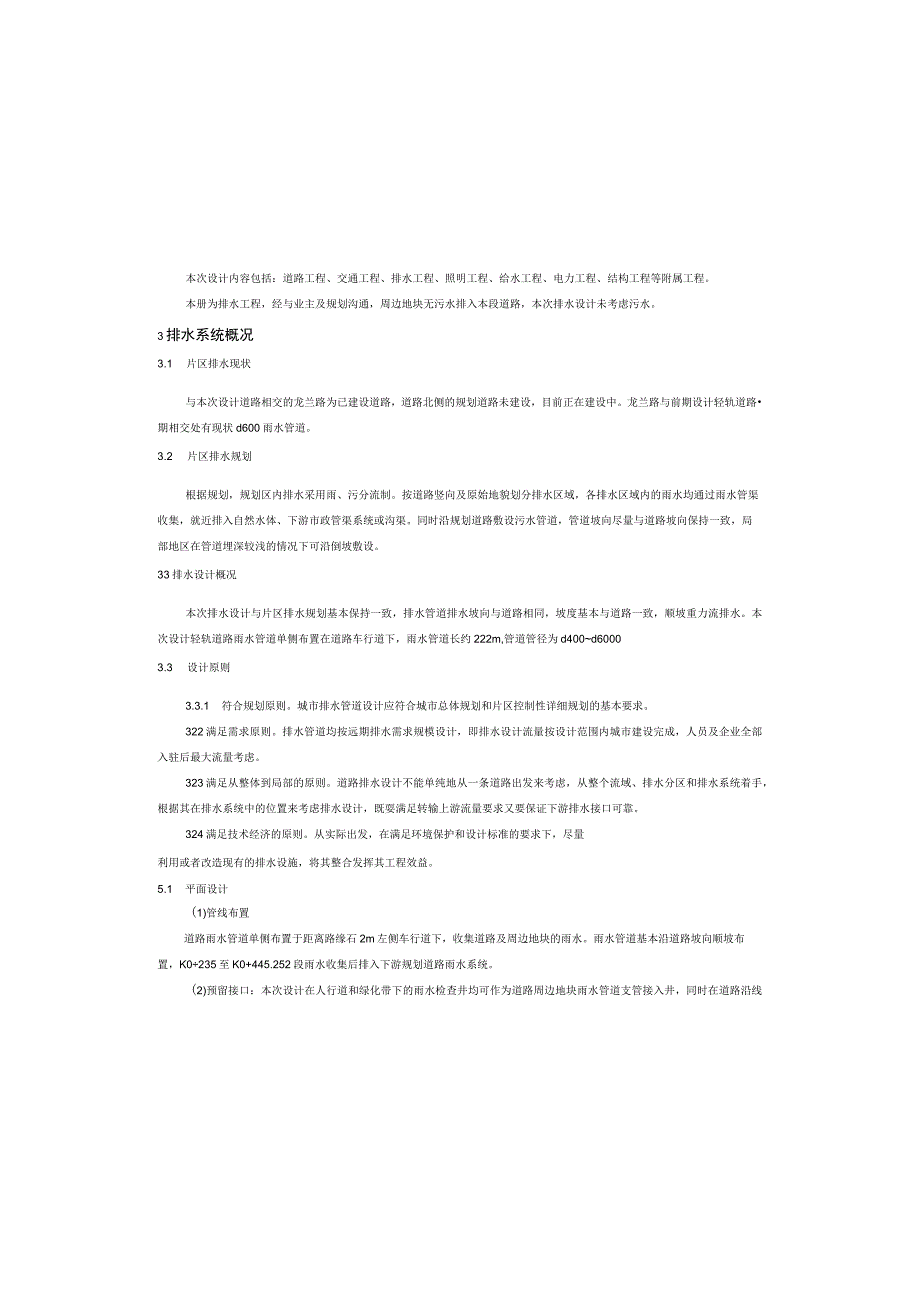

7、问距（m）污水管道雨水（合流）管道2004004050500x7006070800、IoOO80901100x15001001201600x20001201204.3雨水系统设计参数雨水设计流量公式：Q=qF（LZs）暴雨强度（q）采用重庆市巴南地区的暴雨强度公式:本次施工图设计为二期范围K0+235-K0+457.427段。4.3 工程设计内容本次设计内容包括：道路工程、交通工程、排水工程、照明工程、给水工程、电力工程、结构工程等附属工程。本册为排水工程，经与业主及规划沟通，周边地块无污水排入本段道路，本次排水设计未考虑污水。3排水系统概况3.1 片区排水现状与本次设计道路相交的龙兰路为已建
8、设道路，道路北侧的规划道路未建设，目前正在建设中。龙兰路与前期设计轻轨道路期相交处有现状d600雨水管道。3.2 片区排水规划根据规划，规划区内排水采用雨、污分流制。按道路竖向及原始地貌划分排水区域，各排水区域内的雨水均通过雨水管渠收集，就近排入自然水体、下游市政管渠系统或沟渠。同时沿规划道路敷设污水管道，管道坡向尽量与道路坡向保持一致，局部地区在管道埋深较浅的情况下可沿倒坡敷设。33排水设计概况本次排水设计与片区排水规划基本保持一致，排水管道排水坡向与道路相同，坡度基本与道路一致，顺坡重力流排水。本次设计轻轨道路雨水管道单侧布置在道路车行道下，雨水管道长约222m,管道管径为d400d600
9、03.3 设计原则3.3.1 符合规划原则。城市排水管道设计应符合城市总体规划和片区控制性详细规划的基本要求。322满足需求原则。排水管道均按远期排水需求规模设计，即排水设计流量按设计范围内城市建设完成，人员及企业全部入驻后最大流量考虑。323满足从整体到局部的原则。道路排水设计不能单纯地从一条道路出发来考虑，从整个流域、排水分区和排水系统着手，根据其在排水系统中的位置来考虑排水设计，既耍满足转输上游流量要求又要保证下游排水接口可靠。324满足技术经济的原则。从实际出发，在满足环境保护和设计标准的要求下，尽量利用或者改造现有的排水设施，将其整合发挥其工程效益。5.1 平面设计(1)管线布置道路
10、雨水管道单侧布置于距离路缘石2m左侧车行道下，收集道路及周边地块的雨水。雨水管道基本沿道路坡向顺坡布置，K0235至K0+445.252段雨水收集后排入下游规划道路雨水系统。(2)预留接口：本次设计在人行道和绿化带下的雨水检查井均可作为道路周边地块雨水管道支管接入井，同时在道路沿线每隔段距离预留过街支管，与道路周边地块雨水管道衔接。(3)在下游雨水管道系统未形成前，需要采取临时排水出口措施，在填方段，排水出口伸出边坡，在挖方段，排水出口布置到地势低洼地方，并对出口进行防冲刷处理。(4)检查井、阀门井、室外消火栓、水泵接合黯等应避开盲道。5.2 纵断面设计雨水管管道坡向与道路坡向基本一致，最大坡
11、度0.0175,用小坡度0.01,能确保在设计流量范围内雨水管道流速大于0.75ms并小于5ms(,5.3 水力计算控制管段水力计算如下表所示。非控制管段实际过流能力均大于控制管段，且大于不淤流速。雨水水力计算表编号计算路段汇水面积S(ha)雨水流量(mjs)管径D(mm)管道坡度I过流能力(M/S)流速V(ms)1YY1-Y20.550.18d5000.0050.291.362Y2-Y51.430.46d5000.0160.472.38Y5Y92.430.78dMX)0.0100.802.825.4内涝风险评估轻轨道路K0+267K0+45727设计坡度最小为0.92%,本次工程选取汇水面积
12、较大、内涝风险高的站北二路Y6Y9管段进行防洪能力评估。防洪评估水力计算表计算管段管道起端地面高程常管木端高程管段长度粗糙系数道度管坡流速汇流面积管栗高度(m)(m)(m)(%)(ms)(ha)(m)(L/s hm2)1898(I+0.867IgP)(/+9.48()079设计暴雨重现期期根据室外排水设计规范(GB50014-2006)(2016年版)表3.2.4要求取值:雨水管渠设计重现期(年)区类型城镇焉、中心城区非中心城区中心城区的重要地区中心城区地下通道和下沉式广场等重要地区超大城市和特大城市35235103050大城市25235702030中等城市和小城市23233510-20设计暴
13、雨重现期：道路排水系统P=5年。设计降雨历时：l=tl+t2(min)其中，地面集水时间：tl=5(min)管渠内雨水流行时间：t2(min)按计算确定。 综合径流系数：=O.7 汇水面积(F)分地块计算(hm2) 雨水管沟断面的计算(雨水管道按满流进行计算)其断面计算如下：Q=V*AV=(ln)*R(23)*I0.5Q：雨水设计流量(m%)；V：雨水设计流速(ms);A：过水断面面积(m2)；n：粗糙系数,对钢筋碎圆管取11=0.014:对塑胶管取n=0.011;R：水力半径(m):I：水力坡度。5雨水系统设计设置检查井。雨、污水检查井均采用混凝土检查井。普通检杳井具体做法详见国标图集06M
