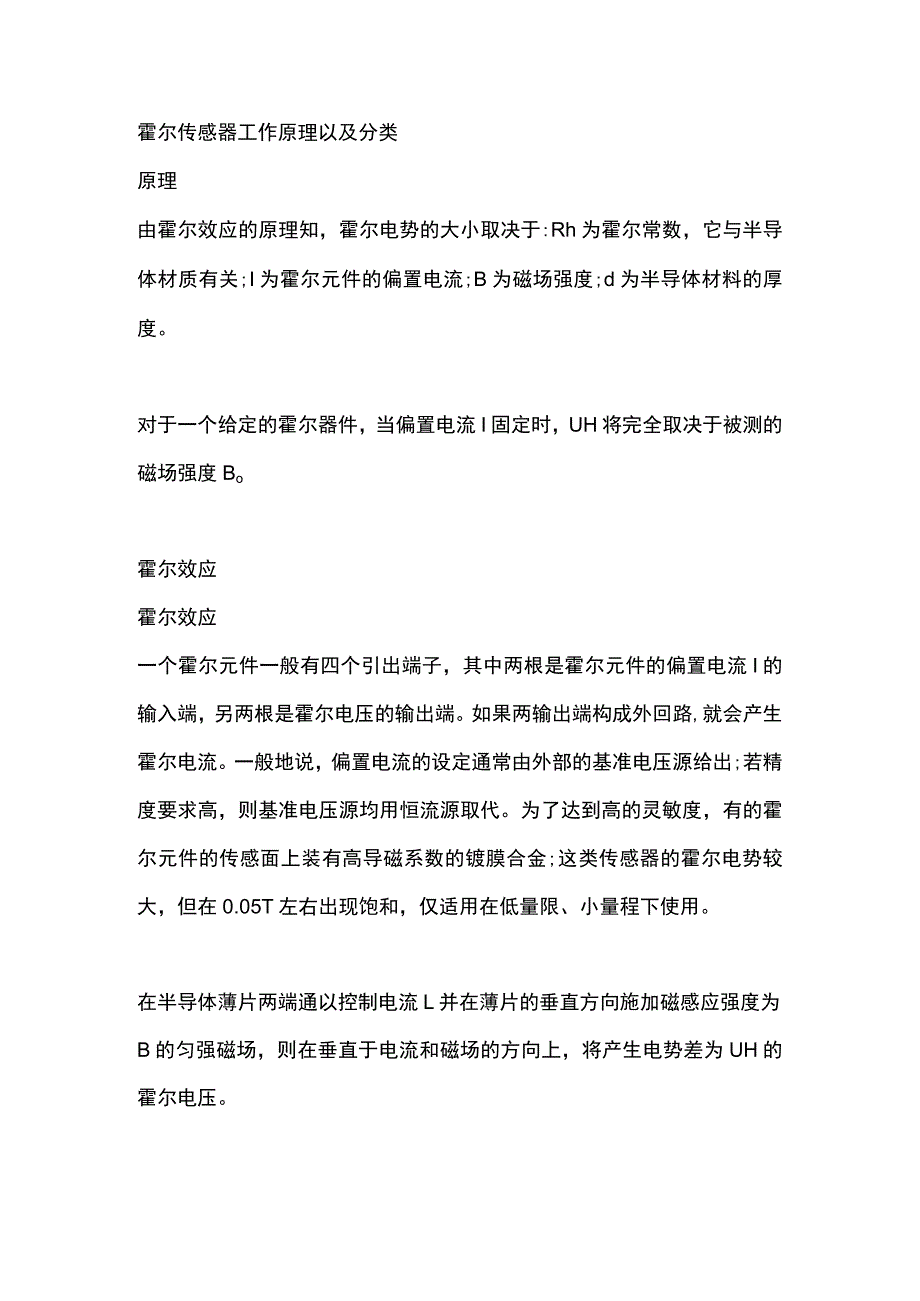

霍尔传感器工作原理以及分类.docx_第1页
第1页 / 共3页
霍尔传感器工作原理以及分类.docx_第2页
第2页 / 共3页

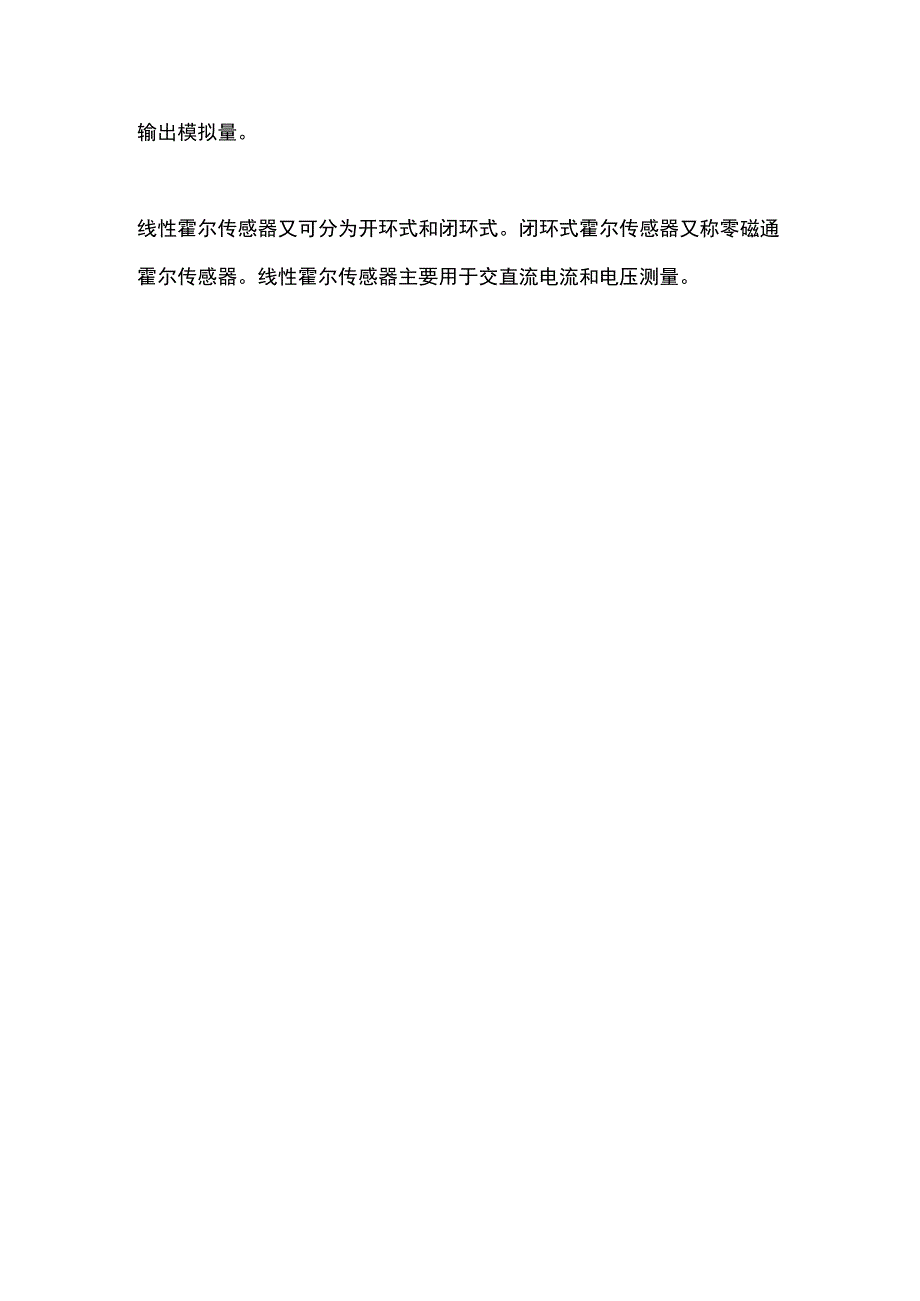

霍尔传感器工作原理以及分类.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《霍尔传感器工作原理以及分类.docx》由会员分享,可在线阅读,更多相关《霍尔传感器工作原理以及分类.docx(3页珍藏版)》请在第壹文秘上搜索。

1、霍尔传感器工作原理以及分类原理由霍尔效应的原理知,霍尔电势的大小取决于:Rh为霍尔常数,它与半导体材质有关;I为霍尔元件的偏置电流;B为磁场强度;d为半导体材料的厚度。对于一个给定的霍尔器件,当偏置电流I固定时,UH将完全取决于被测的磁场强度Bo霍尔效应霍尔效应一个霍尔元件一般有四个引出端子,其中两根是霍尔元件的偏置电流I的输入端,另两根是霍尔电压的输出端。如果两输出端构成外回路,就会产生霍尔电流。一般地说,偏置电流的设定通常由外部的基准电压源给出;若精度要求高,则基准电压源均用恒流源取代。为了达到高的灵敏度,有的霍尔元件的传感面上装有高导磁系数的镀膜合金;这类传感器的霍尔电势较大,但在0.0

2、5T左右出现饱和,仅适用在低量限、小量程下使用。在半导体薄片两端通以控制电流L并在薄片的垂直方向施加磁感应强度为B的匀强磁场,则在垂直于电流和磁场的方向上,将产生电势差为UH的霍尔电压。工作原理磁场中有一个霍尔半导体片,恒定电流I从A到B通过该片。在洛仑兹力的作用下,I的电子流在通过霍尔半导体时向一侧偏移,使该片在CD方向上产生电位差,这就是所谓的霍尔电压。霍尔电压随磁场强度的变化而变化,磁场越强,电压越高,磁场越弱,电压越低,霍尔电压值很小,通常只有几个毫伏,但经集成电路中的放大器放大,就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用,需要用机械的方法来改变磁感应强度。下图1

3、所示的方法是用一个转动的叶轮作为控制磁通量的开关,当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时,磁场偏离集成片,霍尔电压消失。这样,霍尔集成电路的输出电压的变化,就能表示出叶轮驱动轴的某一位置,利用这一工作原理,可将霍尔集成电路片用于点火正时传感器分类霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。(一)开关型霍尔传感器由稳压器、霍尔元件、差分放大器,斯密特触发器和输出级组成,它输出数字量。开关型霍尔传感器还有一种特殊的形式,称为锁键型霍尔传感器。(二)线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成,它输出模拟量。线性霍尔传感器又可分为开环式和闭环式。闭环式霍尔传感器又称零磁通霍尔传感器。线性霍尔传感器主要用于交直流电流和电压测量。
