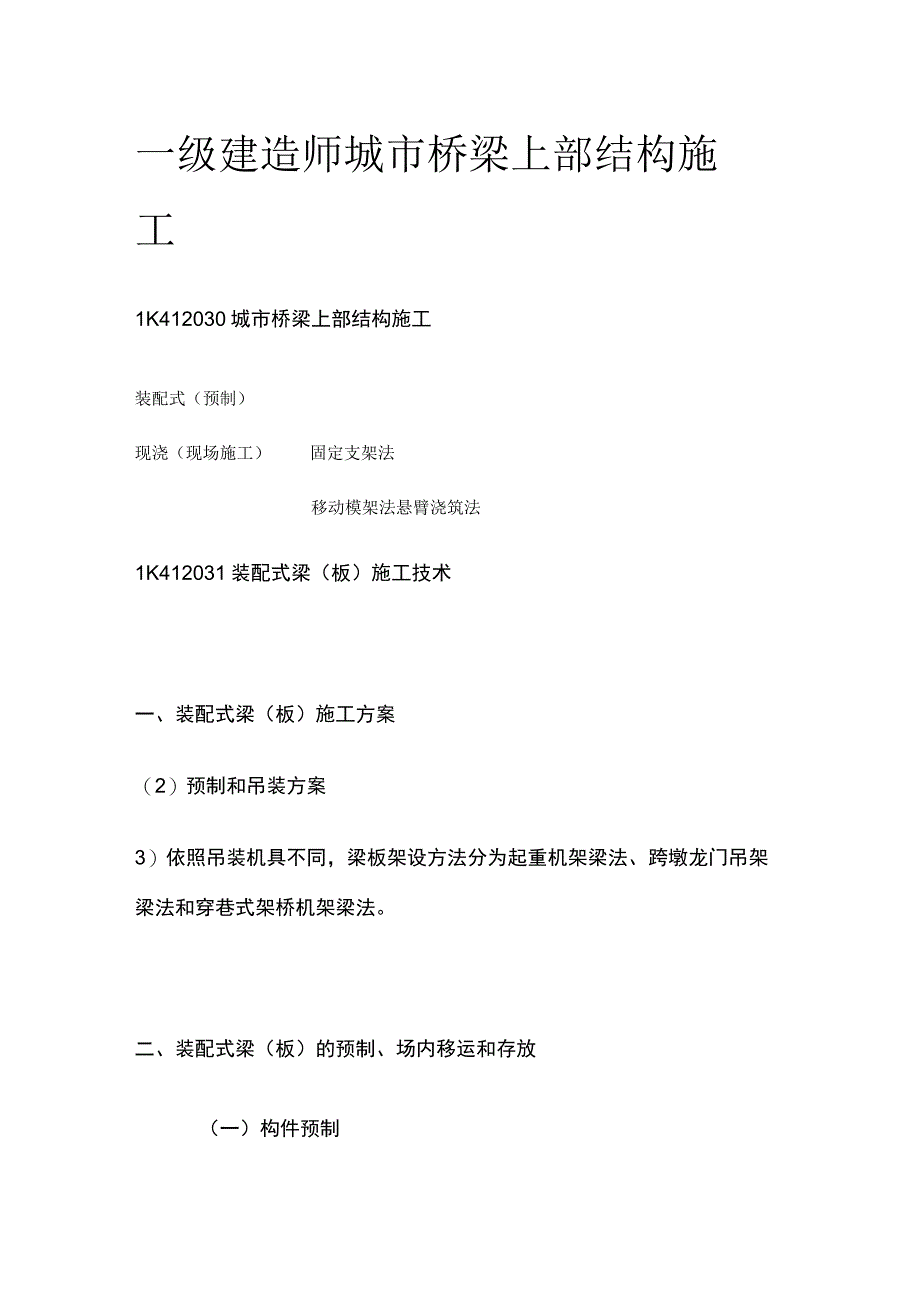

1、一级建造师城市桥梁上部结构施工1K412030城市桥梁上部结构施工装配式（预制）现浇（现场施工）固定支架法移动模架法悬臂浇筑法1K412031装配式梁（板）施工技术一、装配式梁（板）施工方案（2）预制和吊装方案3）依照吊装机具不同，梁板架设方法分为起重机架梁法、跨墩龙门吊架梁法和穿巷式架桥机架梁法。二、装配式梁（板）的预制、场内移运和存放（一）构件预制(1)构件预制场的布置应满足预制、移运、存放及架设安装的施工作业要求；场地应平整、坚实。预制场地应根据地基及气候条件，设置必要的排水设施，并应采取有效措施防止场地沉陷。砂石料场的地面宜进行硬化处理。(2)预制台座的地基应具有足够的承载力。预制台座
2、应采用适宜材料和方式制作，且应保证其坚固、稳定、不沉陷；当用于预制后张预应力混凝土梁、板时,宜对台座两端及适当范围内的地基进行特殊加固处理。(3)预制台座的间距应能满足施工作业要求；台座表面应光滑、平整，在2m长度上平整度的允许偏差应不超过2mm,且应保证底座或底模的挠度不大于2mm。(4)对预应力混凝土梁、板，应根据设计单位提供的理论拱度值，结合施工的实际情况,正确预计梁体拱度的变化情况,在预制台座上按梁、板构件跨度设置相应的预拱度。当后张预应力混凝土梁预计的拱度值较大时，可考虑在预制台座上设置反拱。反拱：预应力在张拉时会上拱，为减小上拱度及防止梁顶出现裂缝，将梁在预制时设反拱度。(5)各种
3、构件混凝土的浇筑除应符合1K412014条的规定外，尚应遵守如下规定：1)腹板底部为扩大断面的T形梁，应先浇筑扩大部分并振实后，再浇筑其上部腹板。2)U形梁可上下一次浇筑或分两次浇筑。一次浇筑时，先浇筑底板，待底板混凝土稍沉实后再浇筑腹板；两次浇筑时，先浇筑底板至底板承托顶面，按施工缝处理后，再浇筑腹板混凝土。3)采用平卧重叠法支立模板、浇筑构件混凝土时，下层构件顶面应设临时隔离层；上层构件须待下层构件混凝土强度达到5.0MPa后方可浇r巩。(6)对高宽比较大的预应力混凝土T形梁和I形梁，应对称、均衡地施加预应力，并应采取有效措施防止梁体产生侧向弯曲。(二)构件的场内移运和存放(1)构件在脱底
4、模、移运、吊装时，混凝土的强度不得低于设计强度的75%,后张预应力构件孔道压浆强度应符合设计要求或不低于设计强度的75%o(2)存放台座应坚固稳定，且宜高出地面200mm以上。(3)梁、板构件存放时，其支点应符合设计规定的位置，支点应采用垫木和其他适宜的材料支承，不得将构件直接支承在坚硬的存放台座上。(4)构件按安装先后顺序编号存放，预应力混凝土梁、板的存放时间不宜超过3个月，特殊情况下不应超过5个月。(5)当构件多层叠放时，层与层之间应以垫木隔开，各层垫木的位置应设在设计规定的支点处，上下层垫木应在同一条竖直线上；叠放高度宜按构件强度、台座地基承载力、垫木强度以及堆垛的稳定性等经计算确定。大
5、型构件宜为2层，不应超过3层；小型构件宜为610层。三、装配式梁(板)的安装(一)吊运方案(1)吊运(吊装、运输)应编制专项方案，并按有关规定进行论证、批准。(2)吊运方案应对各受力部分的设备、杆件进行验算，特别是吊车等机具安全性验算，起吊过程中构件内产生的应力验算必须符合要求。梁长25m以上的预应力简支梁应验算裸梁的稳定性。(四)简支梁、板安装(1)安装构件前必须检查构件外形及其预埋件尺寸和位置，其偏差不应超过设计或规范允许值。(2)装配式桥梁构件在脱底模、移运、堆放和吊装就位时，混凝土的强度不应低于设计要求的吊装强度，设计无要求时一般不应低于设计强度的75%o预应力混凝土构件吊装时，其孔道
6、水泥浆的强度不应低于构件设计要求。如设计无要求时，不应低于30MPa。吊装前应验收合格。(3)安装构件前，支承结构(墩台、盖梁等)的强度应符合设计要求，支承结构和预埋件的尺寸(三维立体)、标高(Z)及平面位置(X、Y)应符合设计要求且验收合格。桥梁支座的安装质量应符合要求,其规格、位置及标高应准确无误。墩台、盖梁、支座顶面清扫干净。(7)安装在同一孔跨的梁、板，其预制施工的龄期差不宜超过IOdo梁、板上有预留孔洞的，其中心应在同一轴线上，偏差应不大于4mm。梁、板之间的横向湿接缝，应在一孔梁、板全部安装完成后方可进行施To湿接缝：梁体间采用现浇混凝土把梁块连成整体的接缝。干接缝：用无溶剂型环氧
7、树脂胶结剂将相邻的2块梁段粘结成一个整体。(五)先简支后连续梁的安装(1)临时支座顶面的相对高差不应大于2mm。(2)施工程序应符合设计规定，应在一联梁全部安装完成后再浇筑湿接头混凝土。(3)对湿接头处的梁端，应按施工缝的要求进行凿毛处理。永久支座应在设置湿接头底模之前安装。湿接头处的模板应具有足够的强度和刚度，与梁体的接触面应密贴并具有一定的搭接长度，各接缝应严密不漏浆。负弯矩区的预应力管道应连接平顺，与梁体预留管道的接合处应密封；预应力锚固区预留的张拉齿板应保证其外形尺寸准确且不被损坏。(4)湿接头的混凝土宜在一天中气温相对较低的时段浇筑，且一联中的全部湿接头应一次浇筑完成。湿接头混凝土的
8、养护时间应不少于14d0（5）湿接头应按设计要求施加预应力、孔道压浆；浆体达到强度后应立即拆除临时支座，按设计规定的程序完成体系转换。同一片梁的临时支座应同时拆除。【例1关于先张法预应力空心板梁的场内移运和存放的说法，错误的是（）。A,吊运时混凝土强度不低于设计强度的75%B.存放时支点处应采用垫木支承C.存放时间可长达3个月D.同长度的构件，多层叠放时，上下层垫木在竖直面上应适当错开例2关于装配式梁板吊装要求的说法，正确的是（）。A.吊装就位时混凝土强度为梁体设计强度的70%B.调移板式构件时，不用考虑其哪一面朝上C.吊绳与起吊构件的交角小于60。时,应设置吊架或吊装扁担D.预应力混凝土构件待孔道压浆强度达20MPa才能吊装例3关于装配式预制混凝土梁存放的说法，正确的是（）。A.预制梁可直接支撑在混凝土存放台座上B.构建应按其安装的先后顺序编号存放C.多层叠放时，各层垫木的位置在竖直线上应错开D.预应力混凝土梁存放时间最长为6个月
