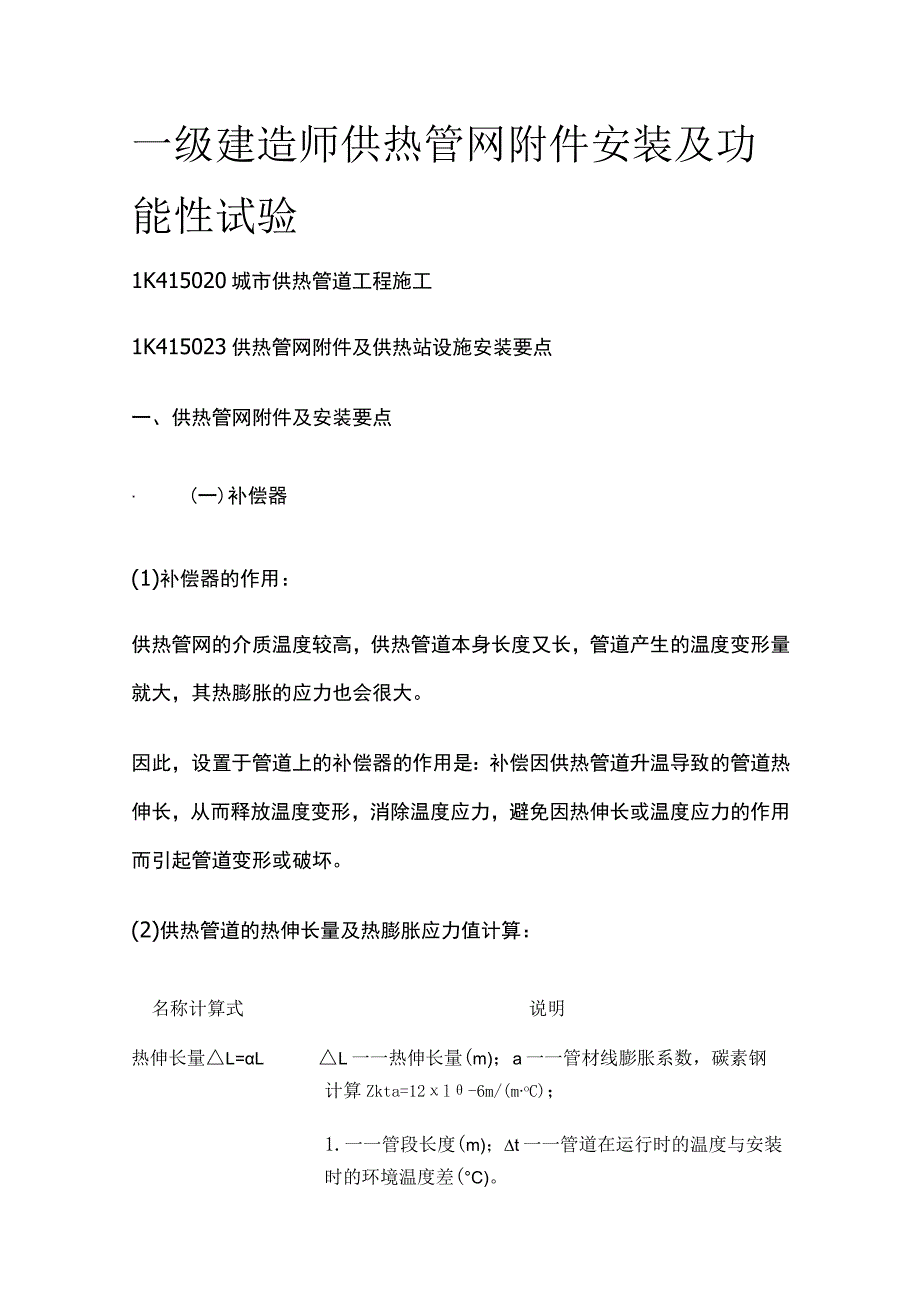

1、一级建造师供热管网附件安装及功能性试验1K415020城市供热管道工程施工1K415023供热管网附件及供热站设施安装要点一、供热管网附件及安装要点(一)补偿器(1)补偿器的作用：供热管网的介质温度较高，供热管道本身长度又长，管道产生的温度变形量就大，其热膨胀的应力也会很大。因此，设置于管道上的补偿器的作用是：补偿因供热管道升温导致的管道热伸长，从而释放温度变形，消除温度应力，避免因热伸长或温度应力的作用而引起管道变形或破坏。(2)供热管道的热伸长量及热膨胀应力值计算：名称计算式说明热伸长量L=LL一一热伸长量(m)；a一一管材线膨胀系数，碳素钢计算Zkta=12l-6m/(moC)；1.一一

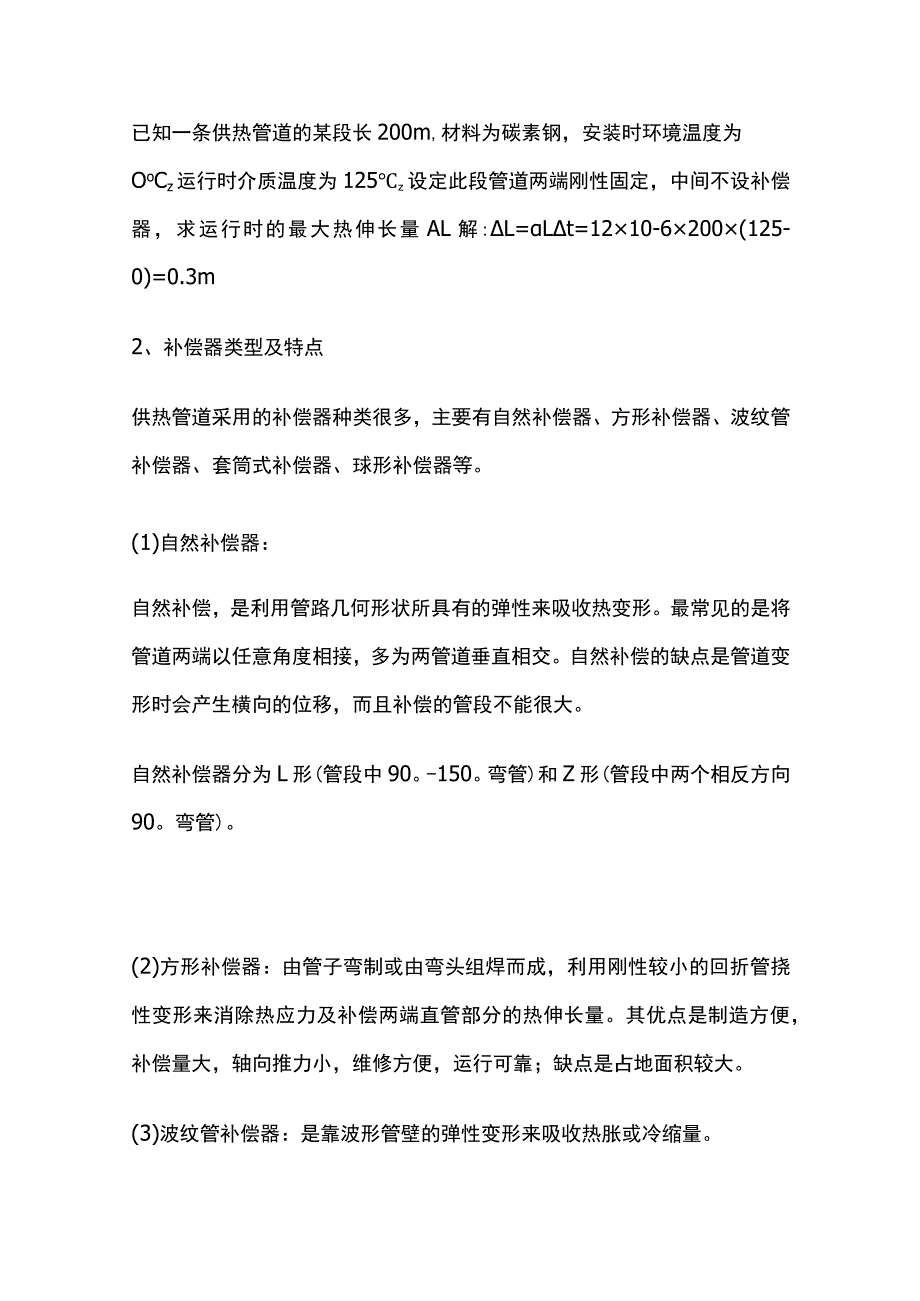

2、管段长度(m)；t一一管道在运行时的温度与安装时的环境温度差(C)。已知一条供热管道的某段长200m,材料为碳素钢，安装时环境温度为OoCz运行时介质温度为125z设定此段管道两端刚性固定，中间不设补偿器，求运行时的最大热伸长量AL解:L=Lt=1210-6200(125-0)=0.3m2、补偿器类型及特点供热管道采用的补偿器种类很多，主要有自然补偿器、方形补偿器、波纹管补偿器、套筒式补偿器、球形补偿器等。(1)自然补偿器：自然补偿，是利用管路几何形状所具有的弹性来吸收热变形。最常见的是将管道两端以任意角度相接，多为两管道垂直相交。自然补偿的缺点是管道变形时会产生横向的位移，而且补偿的管段不能

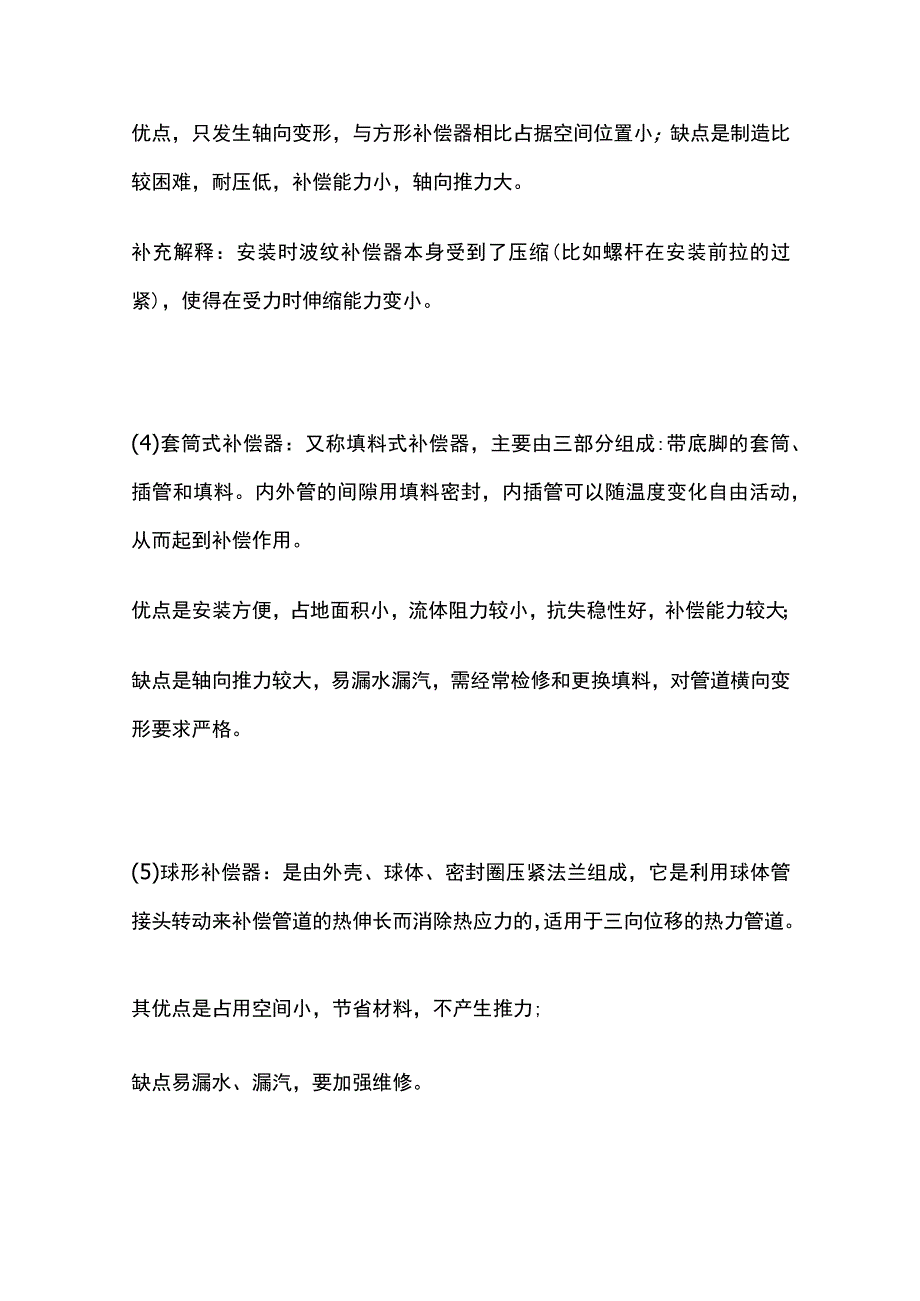

3、很大。自然补偿器分为L形(管段中90。-150。弯管)和Z形(管段中两个相反方向90。弯管)。(2)方形补偿器：由管子弯制或由弯头组焊而成，利用刚性较小的回折管挠性变形来消除热应力及补偿两端直管部分的热伸长量。其优点是制造方便，补偿量大，轴向推力小，维修方便，运行可靠；缺点是占地面积较大。(3)波纹管补偿器：是靠波形管壁的弹性变形来吸收热胀或冷缩量。优点，只发生轴向变形，与方形补偿器相比占据空间位置小；缺点是制造比较困难，耐压低，补偿能力小，轴向推力大。补充解释：安装时波纹补偿器本身受到了压缩(比如螺杆在安装前拉的过紧)，使得在受力时伸缩能力变小。(4)套筒式补偿器：又称填料式补偿器，主要由三
4、部分组成:带底脚的套筒、插管和填料。内外管的间隙用填料密封，内插管可以随温度变化自由活动，从而起到补偿作用。优点是安装方便，占地面积小，流体阻力较小，抗失稳性好，补偿能力较大；缺点是轴向推力较大，易漏水漏汽，需经常检修和更换填料，对管道横向变形要求严格。(5)球形补偿器：是由外壳、球体、密封圈压紧法兰组成，它是利用球体管接头转动来补偿管道的热伸长而消除热应力的，适用于三向位移的热力管道。其优点是占用空间小，节省材料，不产生推力;缺点易漏水、漏汽，要加强维修。上述补偿器中，自然补偿器、方形补偿器和波纹管补偿器是利用补偿材料的变形来吸收热伸长的，而填料式补偿器和球形补偿器则是利用管道的位移来吸收热
5、伸长的。3、补偿器安装要点(1)补偿器安装前，管道和固定支架之间不得进行固定。补偿器的临时固定装置在管道安装、试压、保温完毕后，应将紧固件松开，保证在使用中可自由伸缩。(2)直管段设置补偿器的最大距离和补偿器的弯曲半径应符合设计要求。在靠近补偿器的两端，应设置导向支架，保证运行时管道沿轴线自由伸缩。(3)当安装时环境温度低于补偿零点(设计的最高温度与最低温度差值的1/2)时，应对补偿器进行预拉伸,拉伸的具体数值应符合设计文件的规定。经过预拉伸的补偿器，在安装及保温过程中应采取措施保证预拉伸不被释放。补充解释：目的就是增加疲劳次数和使用寿命，波纹补偿器的预压或预拉应当在平地上进行。（4）L形、Z
6、形、方形补偿器一般在施工现场制作，制作应采用优质碳素钢无缝钢管。（5）波纹管补偿器或填料式补偿器安装时,补偿器应与管道保持同轴，不得偏斜，有流向标记（箭头）的补偿器，流向标记与介质流向一致。填料式补偿器芯管的外露长度应大于设计规定的变形量。【例1】供热管道安装补偿器的目的是（）。A.保护固定支架B.消除温度应力C.方便管道焊接D.利于设备更换【例2用补偿材料的变形来吸收热伸长的补偿器有（）。A.自然补偿器B.方形补偿器C.波形补偿器D.填料式补偿器E.球形补偿器例3下列管道补偿器中，热力管道中。属于自然补偿的有()。A,球形补偿器B.Z型C.L型D,套筒补偿器E.波纹补偿器3、阀门安装要点(1
7、)安装前应核对阀门的型号、规格是否与设计相符。阀门搬运时严禁随手抛掷，应分类摆放。阀门吊装搬运时，钢丝绳应拴在法兰处，不得拴在手轮或阀杆上。阀门应清理干净，并严格按指示标记及介质流向确定其安装方向，采用自然连接，严禁强力对口。(2)阀门的开关手轮应放在便于操作的位置，水平安装的闸阀、截止阀的阀杆应处于上半周范围内。(3)当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装，以防止异物进入阀门密封座。当阀门与管道以焊接方式连接时，宜采用氮弧焊打底，这是因为氮弧焊所引起的变形小，飞溅少，背面透度均匀，表面光洁、整齐，很少产生缺陷；另外，焊接时阀门不得关闭，以防止受热变形和因焊接而造成密封面损
8、伤，焊机地线应搭在同侧焊口的钢管上，严禁搭在阀体上。对于承插式阀门还应在承插端头留有L5mm的间隙,以防止焊接时或操作中承受附加外力。阀门焊接完成降至环境温度后方可操作。二、供热站设施及安装要点1、供热站作用供热站是供热管网的重要附属设施，是供热网路与热用户的连接场所。它的作用是根据热网工况和不同的条件，采用不同的连接方式，将热网输送的热媒加以调节、转换，向热用户系统分配热量以满足用户需要；并根据需要，进行集中计量、检测供热热媒的参数和数量。2、供热站设备的安装要点(1)供热站房设备间的门应向外开。当热水供热站站房长度大于12m时应设两个出口，热力网设计水温小于100oC时可只设一个出口。蒸汽
9、供热站不论站房尺寸如何，都应设置两个出口。(3)管道及设备安装前，土建施工单位、工艺安装单位及监理单位应对预埋吊点的数量及位置，设备基础位置、表面质量、几何尺寸、标高及混凝土质量，预留孔洞的位置、尺寸及标高等共同复核检查，并办理书面交验手续。(6)供热站内管道安装在主要设备安装完成、支吊架以及土建结构完成后进行。管道支吊架位置和数量应满足设计及安装要求。安装前，应按施工图和相关建(构)筑物的轴线、边缘线、高程线，划定安装的基准线。仔细核对一次水系统供回水管道方向与外网的对应关系，切忌接反。(11)管道焊接完成，应进行外观质量检查和无损检测，无损检测的标准、数量应符合设计和相关规范要求。合格后按
10、照系统分别进行强度和严密性试验。弓虽度和严密性试验合格后进行除锈、防腐、保温。换热站安装工艺流程：1、测量放线；2、设备基础施工及验收；3、设备及容器的安装；4、管道及附件安装；(支、吊架安装；管道安装；阀门安装)5、管道试压；6、管道冲洗；7、仪表安装；8、管道防腐保温；9、预验收合格；（站内所有系统和设备）10、试运行；11、系统验收。1K415024供热管道功能性试验的规定强度试验目的：试验管道本身与安装时焊口的强度。严密性试验目的：在各管段强度试验合格的基础上进行的，且应该是管道安装内容全部完成，这个试验是对管道的一次性全面检查。项试验方法和合格判定检目验范围强升压至试验压力，试验压力
11、为设计压力的1.5倍，且不小于每度0.6MPa,稳压IOmin,检查无渗漏、无压力降后降至设计压力，个试稳压30min,检查无渗漏、无异常声响、无压力降为合格。试验验段严升压至试验压力，为设计压力的1.25倍，且不小于0.6MPa,当压全密力趋于稳定后，检查管道、焊缝、管路附件及设备等无渗漏，固段性定支架无明显的变形等。试一级管网及站稳压Ih内，压力降不大于0.05MPa；验内为合格。二级管网稳压30min内，压力降不大于0.05MPa,为合格。三、试运行试运行在单位工程验收合格，完成管道清洗并且热源已具备供热条件后进行。试运行前需要编制试运行方案，并要在建设单位、设计单位认可的条件下连续运行72ho试运行中应对管道及设备进行全面检查，特别要重点检查支架的工作状况。试运行完成后应对运行资料、记录等进行整理，并应存档。【例3某供热管网设计压力为0.4MPa,其严密性试验压力（）。A.0.42B.0.46C.0.50D.0.60
