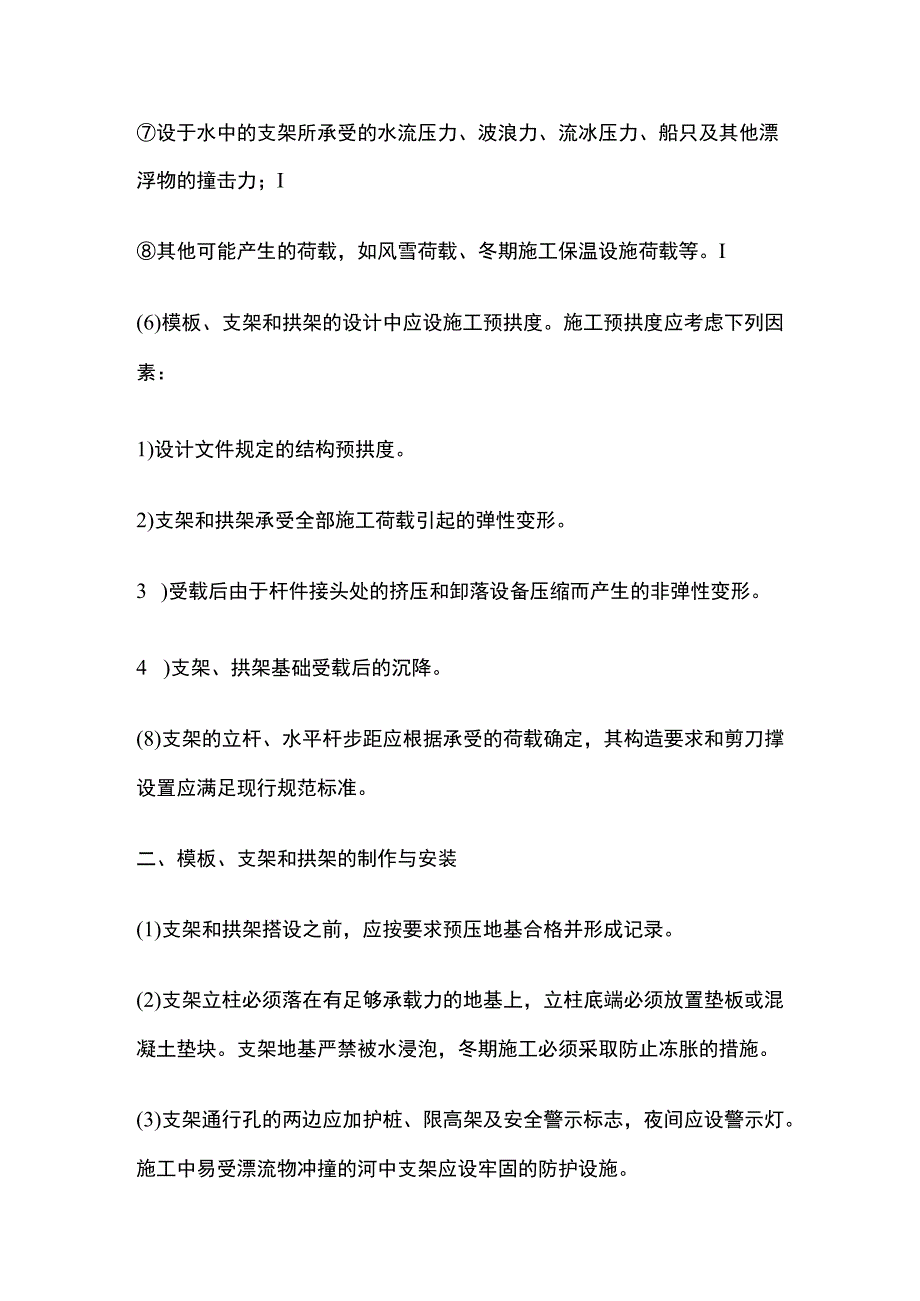

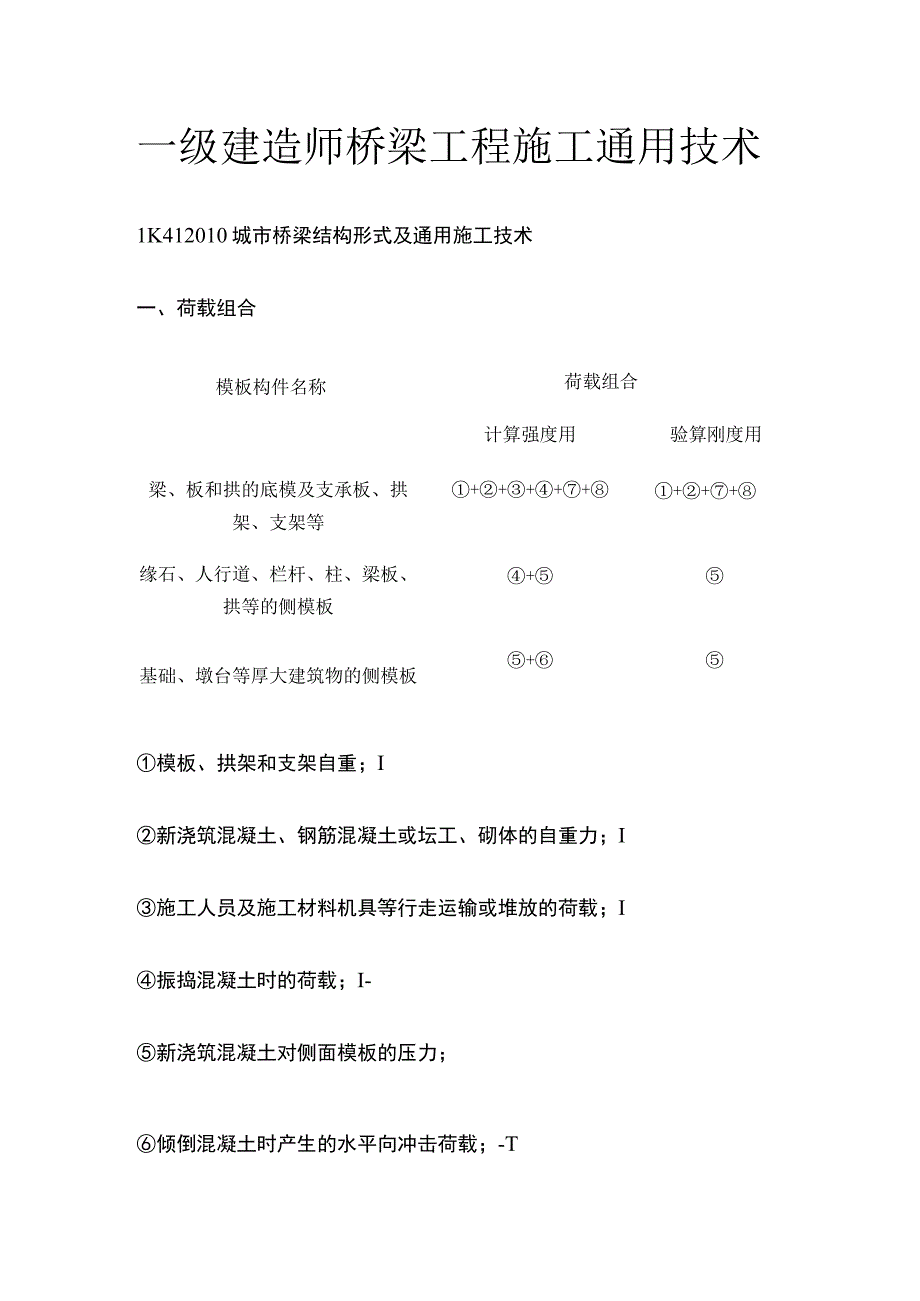

1、一级建造师桥梁工程施工通用技术1K412010城市桥梁结构形式及通用施工技术一、荷载组合模板构件名称荷载组合计算强度用验算刚度用梁、板和拱的底模及支承板、拱架、支架等+缘石、人行道、栏杆、柱、梁板、拱等的侧模板+基础、墩台等厚大建筑物的侧模板+模板、拱架和支架自重；I新浇筑混凝土、钢筋混凝土或坛工、砌体的自重力；I施工人员及施工材料机具等行走运输或堆放的荷载；I振捣混凝土时的荷载；I-新浇筑混凝土对侧面模板的压力；倾倒混凝土时产生的水平向冲击荷载；-T设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；I其他可能产生的荷载，如风雪荷载、冬期施工保温设施荷载等。I(6)模
2、板、支架和拱架的设计中应设施工预拱度。施工预拱度应考虑下列因素：1)设计文件规定的结构预拱度。2)支架和拱架承受全部施工荷载引起的弹性变形。3 )受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形。4 )支架、拱架基础受载后的沉降。(8)支架的立杆、水平杆步距应根据承受的荷载确定，其构造要求和剪刀撑设置应满足现行规范标准。二、模板、支架和拱架的制作与安装(1)支架和拱架搭设之前，应按要求预压地基合格并形成记录。(2)支架立柱必须落在有足够承载力的地基上，立柱底端必须放置垫板或混凝土垫块。支架地基严禁被水浸泡，冬期施工必须采取防止冻胀的措施。(3)支架通行孔的两边应加护桩、限高架及安全警

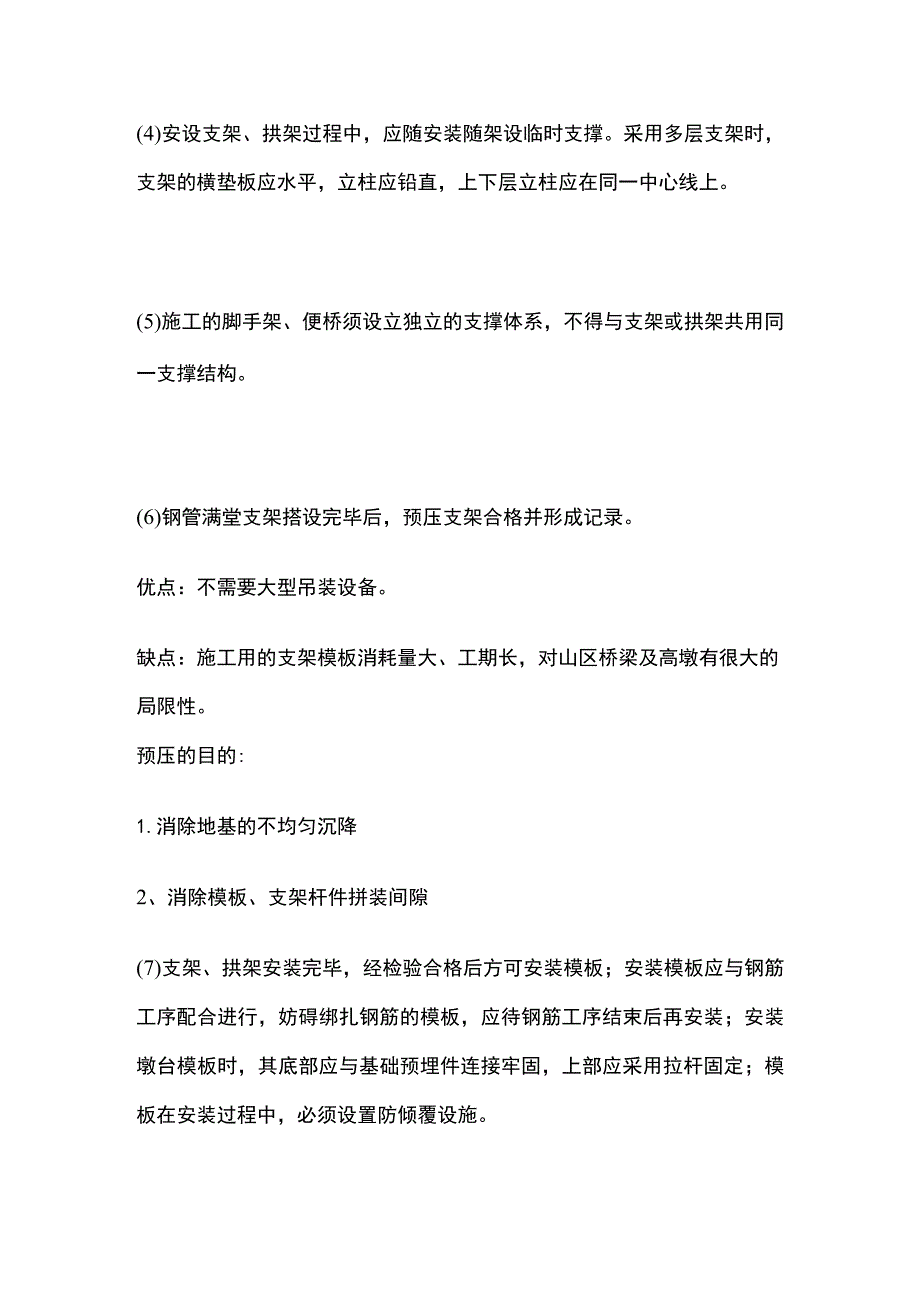

3、示标志，夜间应设警示灯。施工中易受漂流物冲撞的河中支架应设牢固的防护设施。(4)安设支架、拱架过程中，应随安装随架设临时支撑。采用多层支架时，支架的横垫板应水平，立柱应铅直，上下层立柱应在同一中心线上。(5)施工的脚手架、便桥须设立独立的支撑体系，不得与支架或拱架共用同一支撑结构。(6)钢管满堂支架搭设完毕后，预压支架合格并形成记录。优点：不需要大型吊装设备。缺点：施工用的支架模板消耗量大、工期长，对山区桥梁及高墩有很大的局限性。预压的目的:1.消除地基的不均匀沉降2、消除模板、支架杆件拼装间隙(7)支架、拱架安装完毕，经检验合格后方可安装模板；安装模板应与钢筋工序配合进行，妨碍绑扎钢筋的模板
4、，应待钢筋工序结束后再安装；安装墩台模板时，其底部应与基础预埋件连接牢固，上部应采用拉杆固定；模板在安装过程中，必须设置防倾覆设施。(9)当采用充气胶囊作空心构件芯模时，其安装应符合下列规定：1)胶囊在使用前应经检查确认无漏气。2)从浇筑混凝土到胶囊放气止，应保持气压稳定。3)使用胶囊内模时，应采用定位箍筋与模板连接固定，防止上浮和偏移。4)胶囊放气时间应经试验确定，以混凝土强度达到能保持构件不变形为度。(10)浇筑混凝土和砌筑前，应对模板、支架和拱架进行检查和验收,合格后方可施工。(11)模板工程及支撑体系施工属于危险性较大的分部分项工程，施工前应编制专项方案；超过一定规模时(详见本书1K4
5、20053条)还应对专项施工方案进行专家论证。三、模板、支架和拱架的拆除(1)模板、支架和拱架拆除应符合下列规定：1)非承重侧模应在混凝土强度能保证结构棱角不损坏时方可拆除，混凝土强度宜为2.5MPa及以上。2)芯模和预留孔道内模应在混凝土抗压强度能保证结构表面不发生塌陷和裂缝时，方可拔出。序号构件类型构件跨度L(m)达到设计的混凝土立方体抗压强度标准值的百分率()1板250281002梁、拱、875士冗81003悬臂构件100(3)模板、支架和拱架拆除应遵循先支后拆、后支先拆的原则。支架和拱架应按几个循环卸落，卸落量宜由小渐大。每一循环中，在横向应同时卸落、在纵向应对称均衡卸落。简支梁、连续
6、梁结构的模板应从跨中向支座方向依次循环卸落；悬臂梁结构的模板宜从悬臂端开始顺序卸落。(4)预应力混凝土结构的侧模应在预应力张拉前拆除；底模应在结构建立预应力后拆除。1K420162模板支架和拱架施工安全措施一、工前准备阶段(一)一般规定(1)作业人员应经过专业培训I、考试合格，持证上岗，并应定期体检，不适合高处作业者，不得进行搭设与拆除作业。(2)进行搭设与拆除作业时，作业人员必须戴安全帽、系安全带、穿防滑鞋。(3)起重设备应经检验符合施工方案或专项方案的要求。(4)模板支架、脚手架的材料、配件符合有关规范标准规定三、模板支架、脚手架拆除(1)模板支架、脚手架拆除现场应设作业区，其边界设警示标
7、志，并由专人值守，非作业人员严禁入内。(全书通用)(2)模板支架、脚手架拆除采用机械作业时应由专人指挥。(3)模板支架、脚手架拆除应按施工方案或专项方案要求由上而下逐层进行，严禁上下同时作业。(4)严禁敲击、硬拉模板、杆件和配件。(5)严禁抛掷模板、杆件、配件。(6)拆除的模板、杆件、配件应分类码放。【例1】下列影响因素中,不属于设置支架施工预拱度应考虑的是()。A支架承受施工荷载引起的弹性变形B.支架杆件接头和卸落设备受载后压缩产生的非弹性变形C.支架立柱在环境温度下的线膨胀或压缩变形D.支架基础受载后的沉降【例3】计算桥梁墩台侧模强度时采用的荷载有()。A,新浇筑钢筋混凝土自重B.振捣混凝土时振动荷载C.新浇筑碎对侧模的压力D.施工材料堆放荷载E.倾倒碎时水平冲击荷载【例4】现浇钢筋混凝土预应力箱梁模板支架刚度验算时，在冬期施工的荷载组合包括（）。A.模板、支架自重B.倾倒混凝土时产生的水平冲击荷载C.现浇箱梁自重D.施工人员、堆放施工材料荷载E.风雪荷载
