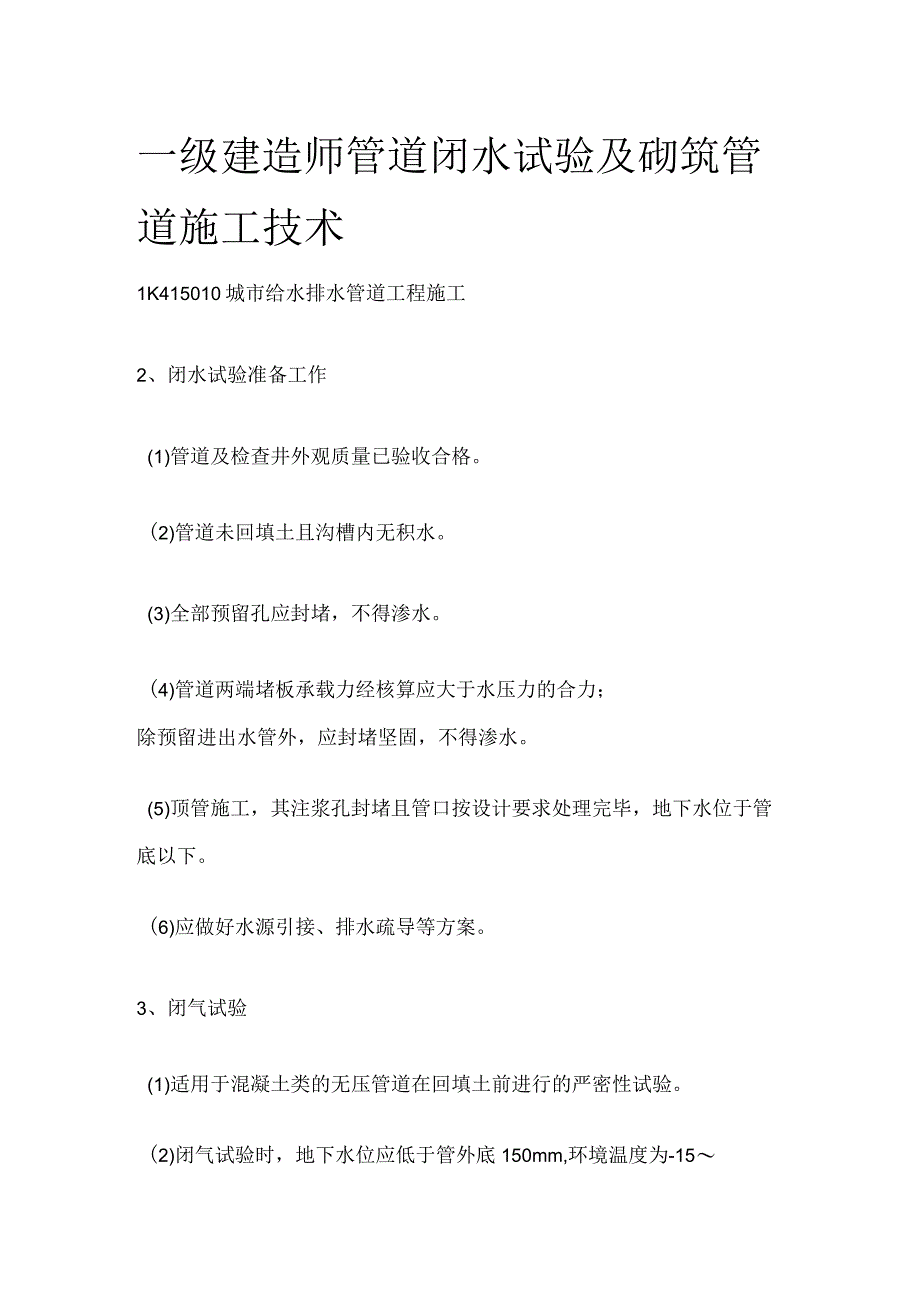

1、一级建造师管道闭水试验及砌筑管道施工技术1K415010城市给水排水管道工程施工2、闭水试验准备工作(1)管道及检查井外观质量已验收合格。(2)管道未回填土且沟槽内无积水。(3)全部预留孔应封堵，不得渗水。(4)管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。(5)顶管施工，其注浆孔封堵且管口按设计要求处理完毕，地下水位于管底以下。(6)应做好水源引接、排水疏导等方案。3、闭气试验(1)适用于混凝土类的无压管道在回填土前进行的严密性试验。(2)闭气试验时，地下水位应低于管外底150mm,环境温度为-1550o(3)下雨时不得进行闭气试验。4、管道内注水与浸泡

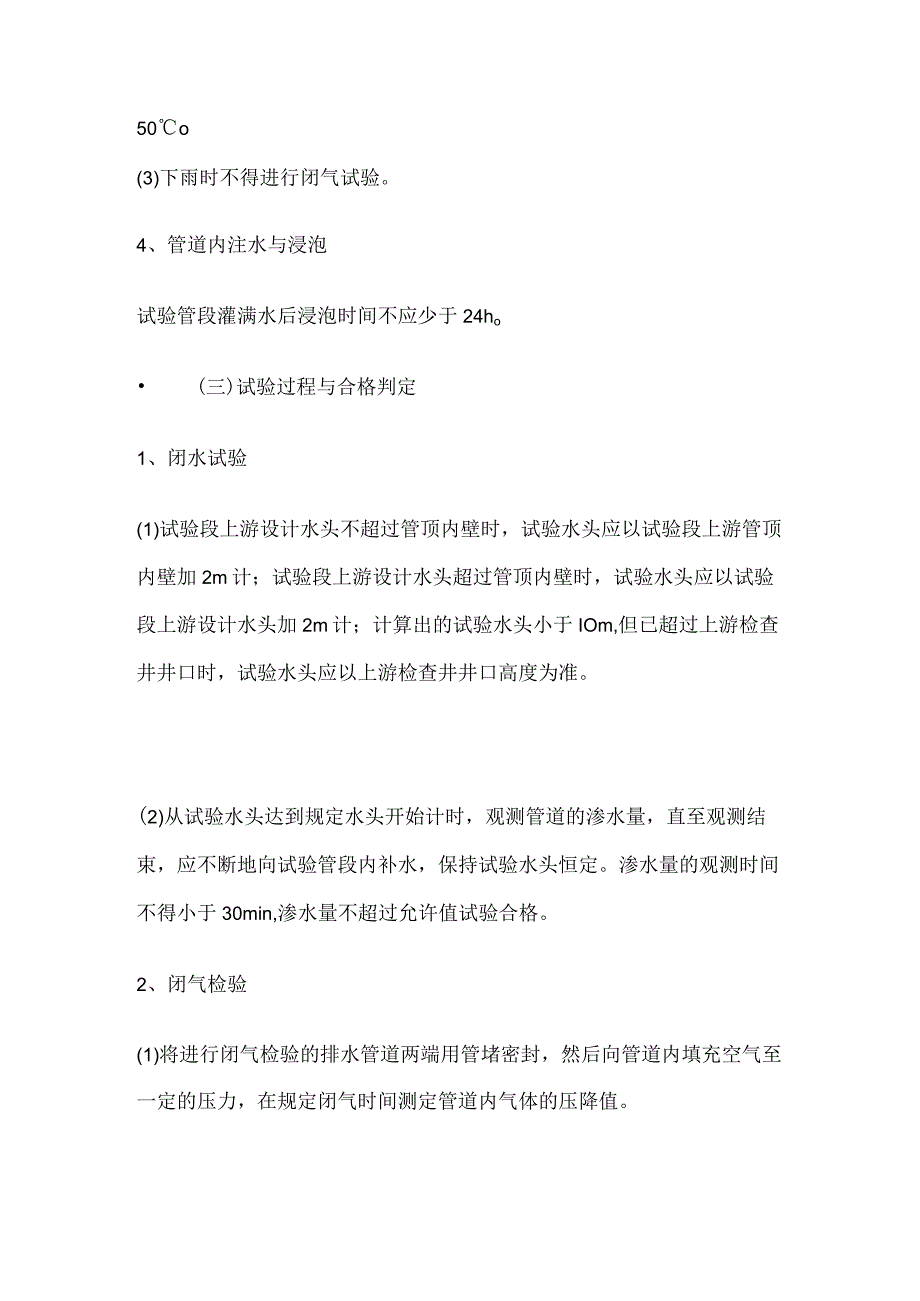

2、试验管段灌满水后浸泡时间不应少于24ho(三)试验过程与合格判定1、闭水试验(1)试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；计算出的试验水头小于IOm,但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准。(2)从试验水头达到规定水头开始计时，观测管道的渗水量，直至观测结束，应不断地向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于30min,渗水量不超过允许值试验合格。2、闭气检验(1)将进行闭气检验的排水管道两端用管堵密封，然后向管道内填充空气至一定的压力，在规定闭

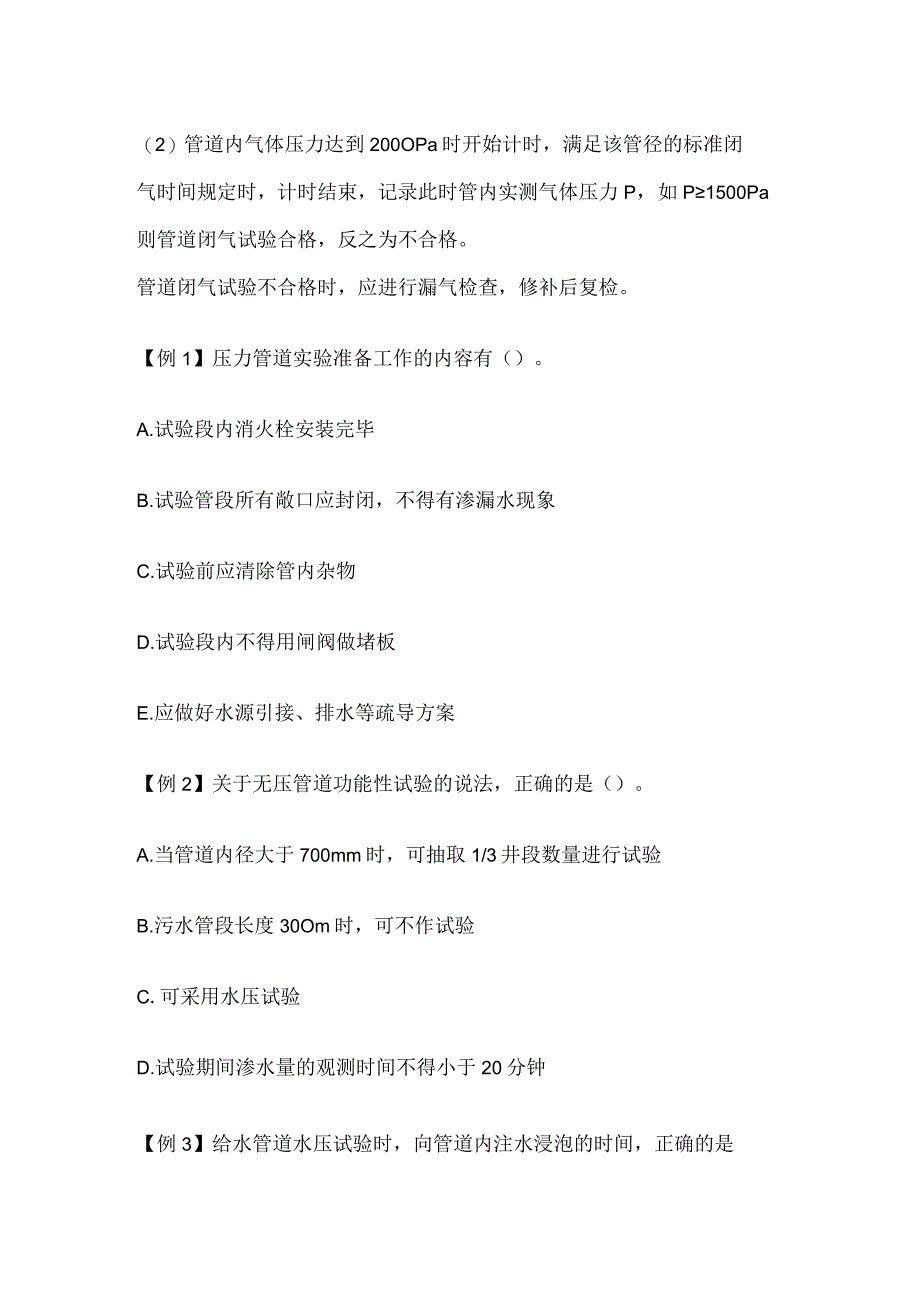

3、气时间测定管道内气体的压降值。（2）管道内气体压力达到200OPa时开始计时，满足该管径的标准闭气时间规定时，计时结束，记录此时管内实测气体压力P，如P1500Pa则管道闭气试验合格，反之为不合格。管道闭气试验不合格时，应进行漏气检查，修补后复检。【例1】压力管道实验准备工作的内容有（）。A.试验段内消火栓安装完毕B.试验管段所有敞口应封闭，不得有渗漏水现象C.试验前应清除管内杂物D.试验段内不得用闸阀做堵板E.应做好水源引接、排水等疏导方案【例2】关于无压管道功能性试验的说法，正确的是（）。A.当管道内径大于700mm时，可抽取1/3井段数量进行试验B.污水管段长度30Om时，可不作试验C.
4、可采用水压试验D.试验期间渗水量的观测时间不得小于20分钟【例3】给水管道水压试验时，向管道内注水浸泡的时间，正确的是（）。A.有水泥砂浆衬里的球墨铸铁管不少于12hB.有水泥砂浆衬里的钢管不少于24hC.内径不大于100Omm的自应力混凝土管不少于36hD.内径大于100Omm的自应力混凝土管不少于48h【例4】关于给水排水管道功能性试验的说法，正确的是（）。A.给水管道的功能性试验分为闭水试验和闭气试验B.压力管道水压试验采用内渗法测定C.无压管道的闭水试验要全管段进行闭水试验D.管道内径大于70Omm时，可抽取1/3井段试验1K415015砌筑沟道施工技术一、基本要求（1）砌筑前应检查地
5、基或基础，确认其中线高程、基坑（槽）应符合规定，地基承载力符合设计要求，并按规定验收。（2）砌筑前砌块（砖、石）应充分湿润；砌筑砂浆配合比符合设计要求，强度等级不低于MlO,现场拌制应采用机械拌合均匀、随用随拌;砌筑应立皮数杆、样板挂线控制水平与高程。砌筑应采用满铺满挤法。砌体应上下错缝、内外搭砌、丁顺规则有序。（3）砌筑砂浆应饱满，砌缝应均匀不得有通缝或瞎缝，且表面平整。（4）砌体的沉降缝、变形缝、止水缝应位置准确、砌体平整、砌体垂直贯通，缝板、止水带安装正确，沉降缝、变形缝应与基础的沉降缝、变形缝贯通。二、砌筑施工要点（二）砖砌拱圈（1）拱胎的模板尺寸应符合施工设计要求，并留出模板伸胀缝，
6、板缝应严实平整。（2）拱胎的安装应稳固，高程准确，拆装简易。（3）砌筑前，拱胎应充分湿润，冲洗干净，并均匀涂刷隔离剂。(4)砌筑应自两侧向拱中心对称进行，灰缝匀称，拱中心位置正确，灰缝砂浆饱满严密。(5)应采用退槎法砌筑，每块砌块退半块留槎，拱圈应在24h内封顶,两侧拱圈之间应满铺砂浆，拱顶上不得堆置器材。(三)反拱砌筑(2)根据样板挂线，先砌中心的一列砖、石，并找准高程后接砌两侧，灰缝不得凸出砖面，反拱砌筑完成后，应待砂浆强度达到设计抗压强度的75%后，方可踩压。.(四)圆井砌筑(1)排水管道检查井的混凝土基础应与管道基础同时浇筑，检查井的流槽宜与井壁同时进行砌筑。补充解释：水流经管道转角或
7、者接口时候，有个完美的过度，不是水管本身的装置，砌筑井的时候做出。（2）砌块应垂直砌筑；收口砌筑时，应按设计要求的位置设置钢筋混凝土梁；圆井采用砌块逐层砌筑收口时，四面收口的每层收进不应大于30mm,偏心收口的每层收进不应大于50mm。（3）砌块砌筑时，铺浆应饱满，灰浆与砌块四周粘结紧密、不得漏浆，上下砌块应错缝砌筑。（4）砌筑时应同时安装踏步，踏步安装后在砌筑砂浆未达到规定抗压强度等级前不得踩踏。【例1】下列关于给水排水构筑物施工的说法，正确的是（）。A.砌体的沉降缝应与基础沉降缝贯通，变形缝应错开B.砖砌拱圈应自两侧向拱中心进行，反拱砌筑顺序反之C.检查并砌筑完成后再安装踏步D.预制拼装构
8、筑物施工速度快、造价低，应推广使用【例2】下列砌筑要求中，不属于圆井砌筑施工要点的是（）。A.砌筑时应同时安装踏步B.根据样板挂线，先砌中心的一列砖，并找准高程后接砌两侧C.井内的流槽宜与井壁同时砌筑D.用砌块逐层砌筑收口时，偏心收口的每层收进不应大于50mm1K415016给水排水管网维护与修复技术一、城市管道维护 （三）管道维护安全防护（1）养护人员必须接受安全技术培训，考核合格后方可上岗。（2）作业人员必要时可戴上防毒面具、防水衣、防护靴、防护手套、安全帽等，穿上系有绳子的防护腰带，配备无线通信工具和安全灯等。（3）针对管网维护可能产生的气体危害和病菌感染等危险源，在评估基础上，采取有效的安全防护措施和预防措施，作业区和地面设专人值守，确保人身安全。二、管道修复与更新 （一）局部修补主要有密封法、补丁法、钱接管法、局部软衬法、灌浆法、机器人法等。（二）全断面修复1、内衬法传统的内衬法也称为插管法，管中管的结构。2、缠绕法缠绕法是借助螺旋缠绕机，对施工人员的技术要求较高。3、喷涂法喷涂法主要用于管道的防腐处理。 （三）管道更新1、破管外挤/爆管法/胀管法（土层软）。2、破管顶进（土层硬）。【例1】下列方法中，用于排水管道更新的是（）。A.缠绕法B.内衬法C.爆管法D.喷涂法【例-2】城市管道全断面修复技术主要有（）。A.内衬法B.缠绕法C.喷涂法D.密封法E.灌浆法
